四进一出通风管路汇合分支结构

　　在商用建筑通风系统、工业车间除尘排风、大型商超空调送风网络的管路布设场景里，多支路气流汇合的节点一直是管路设计的核心难点之一，这类节点既要保证多路气流汇入时的阻力损失控制在合理区间，避免出现局部紊流引发的风噪、压损过大问题，还要兼顾现场安装的空间适配性，减少管路弯折带来的额外耗材与施工难度。本次设计的四进气口单出气口管路汇合结构，正是针对这类多支路汇流场景开发的专用管路配件，四个进气端口统一采用530毫米直径规格，可直接对接同管径的螺旋风管、矩形转圆接头或者风机出口端，无需额外制作变径接头，单出气口采用960毫米直径规格，匹配主通风管路的常规通径要求，能够承接四个支路的总风量，避免汇流后出现通径不足导致的风速陡升、管路啸叫问题。

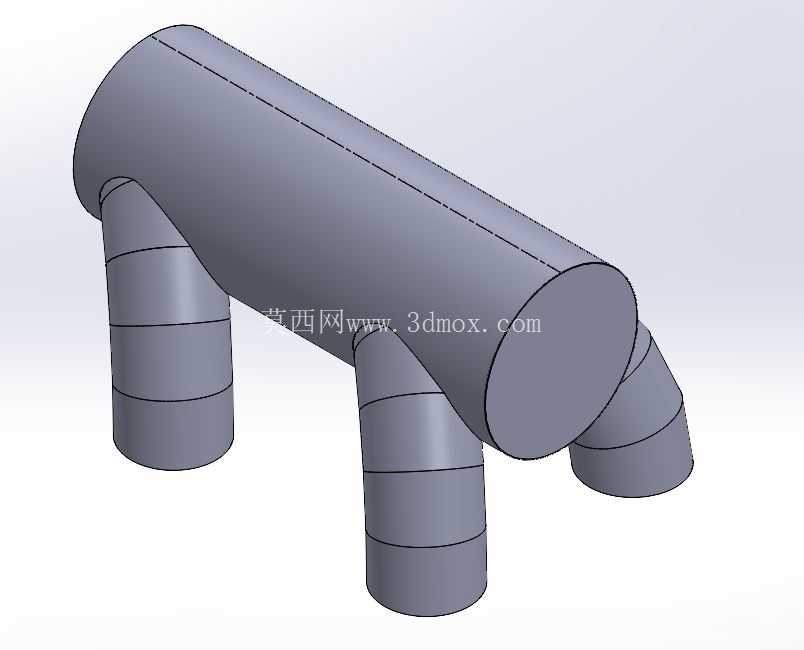

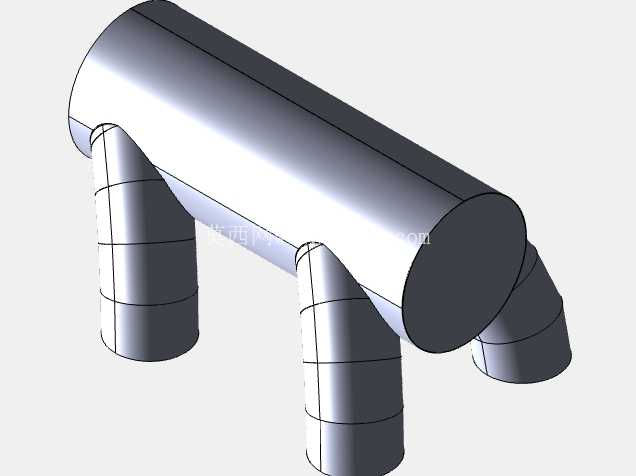

　　从结构设计逻辑来看，整个歧管采用等压汇流的布局思路，四个进气支管以不同的倾斜角度接入主汇流腔，每个支管的接入角度都经过流道模拟验证，避免相邻支路的气流在腔内形成对冲，主腔体采用圆滑过渡的曲面结构，没有直角弯折的突变结构，能够让四路气流在腔内平缓汇合后从出气口平稳流出，有效降低局部阻力系数，减少风机的负载损耗。外形结构上，主腔体采用大直径圆柱筒身结构，四个支管沿筒身轴向依次排布，每个支管与筒身的连接位置都做了圆弧翻边处理，既可以提升焊接结构的结构强度，避免长期受气流振动出现焊缝开裂问题，也能消除连接位置的直角凸起，减少气流在连接位置的涡流产生。

　　安装边界方面，整个歧管的所有端口都预留了标准法兰连接位，现场施工时可直接与对应管径的风管法兰对接，不需要现场裁切调整，四个进气端口的朝向根据常规管路布设场景做了差异化角度设计，可适配吊顶内、设备层、管井等不同狭小空间的管路走向，减少安装时需要额外增加弯头的数量。从加工工艺角度，整个结构采用钣金折弯、卷圆后焊接成型的工艺路线，所有曲面分片都可通过常规钣金展开软件完成展开放样，不需要定制特殊成型模具，适合小批量定制加工或者现场预制加工，筒身与支管的壁厚可根据实际管路风压要求选择0.8毫米到2毫米不等的镀锌钢板或者不锈钢板材，适配普通通风、除尘排油烟、防腐排风等不同工况的使用需求。在实际选型应用中，这类汇合结构可用于地下车库的排风系统，将四个防火分区的排风支路汇合后接入总排风竖井；也可用于工业车间的除尘系统，将四个工位的吸尘罩管路汇合后接入除尘主机；还可用于大型中央空调的送风系统，将四个区域的送风支路汇合后接入空调机组的送风段，相比现场手工制作的多弯头拼接汇流结构，这种一体化成型的汇流结构风阻更低、密封性能更好，能够有效减少后期运行过程中的漏风、异响问题，同时也能降低现场施工的拼装工作量，提升管路安装的施工效率。

　　设计过程中针对每个支管的接入位置做了通流截面的校核，保证每个支路的气流进入主腔体时都有足够的通流空间，不会出现某一支路气流被其他支路气流压制导致的排风不畅问题，主腔体的直径经过风量核算，在四个支路同时达到额定风速时，主腔体内的风速不会超过通风管路的推荐流速区间，避免高速气流引发的管路振动问题。所有端口的连接尺寸都遵循通风管路的通用标准，可与市面上常规的螺旋风管、角铁法兰、共板法兰配件直接适配，不需要单独定制连接配件，降低项目的配件采购成本。
