食品饮料用1/2英寸卫生级螺纹接头盖

在食品饮料加工的流体输送管路系统中，这类卫生级螺纹接头盖是日常生产维护、管路临时封堵场景里的常用基础配件，很多刚接触卫生级管路设计的工程师容易忽略这类小配件的细节设计，实际投产使用后才会发现密封失效、清洁死角、安装干涉等问题，反而影响整条生产线的卫生合规性与运行稳定性。

从实际应用场景来看，这类接头盖主要用在1/2英寸规格的外螺纹卫生级管路末端，比如配料罐的备用接口、CIP清洗系统的临时旁通口、输送管线拆分后的外露螺纹端封堵，还有生产间歇期设备接口的防护，避免外界灰尘、杂菌进入管路内部，同时也能防止管路内残留的流体滴落污染生产车间环境。和普通工业级螺纹堵头不同，卫生级场景要求所有与物料接触的表面不能有清洁死角，所以这款接头盖的法兰密封面做了圆弧过渡处理，没有尖锐的直角沟槽，配合卫生级垫片安装后，密封面的缝隙可以控制在0.2mm以内，不会残留物料残渣，满足食品生产的卫生清洁要求，日常CIP清洗时，清洗液可以完全冲刷到所有接触表面，不会形成微生物滋生的盲区。

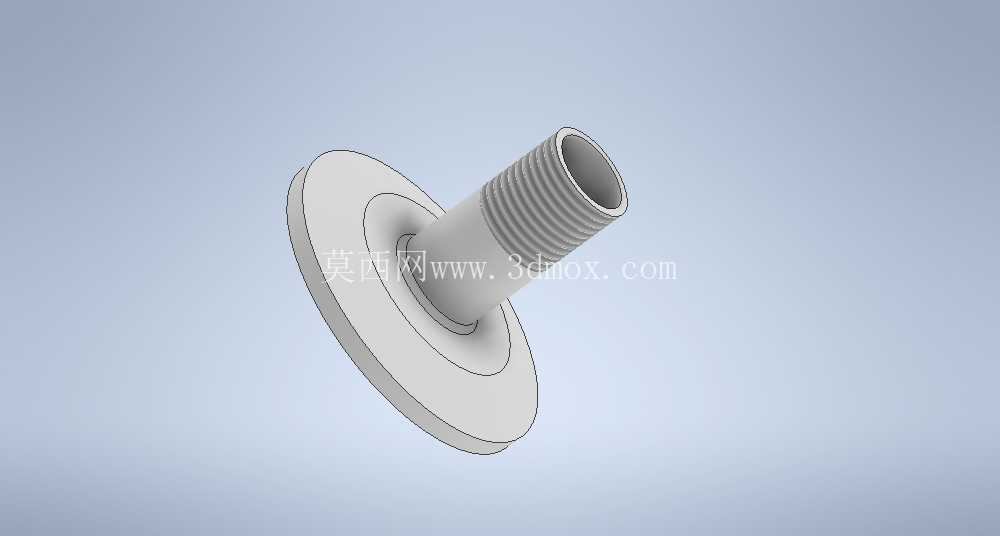

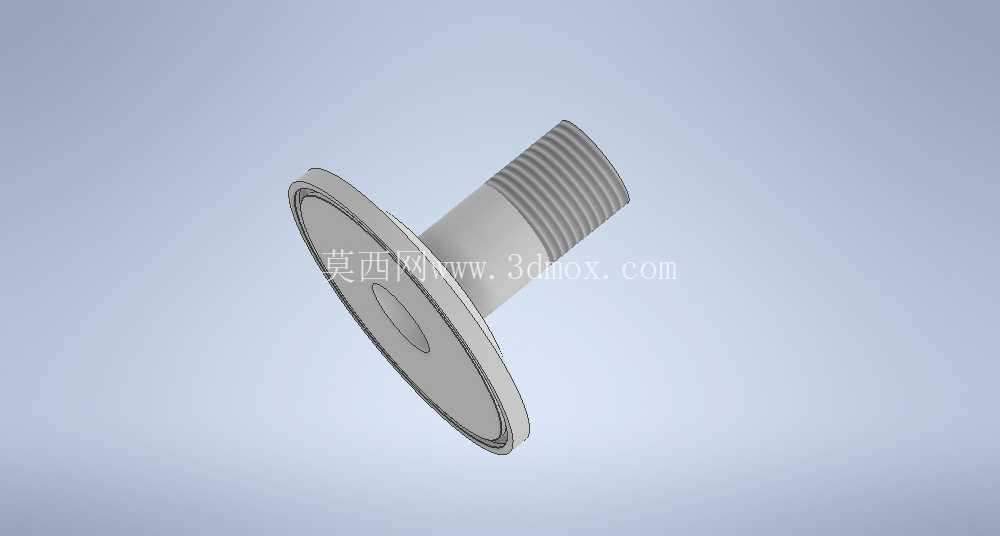

设计思路上，这款接头盖没有采用常规外六角堵头的结构，而是做了带圆形法兰盘的一体式结构，法兰盘的直径比螺纹公称直径大出近一倍，一方面是安装时不需要借助大型扳手，徒手配合防滑垫片就能拧紧到额定密封扭矩，日常拆装维护更方便，尤其是在生产车间频繁切换管线接口的场景下，能减少工具使用带来的金属碎屑掉落风险；另一方面法兰盘的背面做了浅槽结构，可以嵌入标准卫生级密封垫片，安装时垫片不会偏移错位，避免因垫片偏位导致的密封泄漏问题。螺纹部分采用的是标准直管螺纹，牙型角经过优化，螺纹配合的间隙控制在合理范围，既保证拧紧过程顺畅不会卡滞，又能避免螺纹间隙过大导致的物料残留，螺纹末端做了倒角导向，对接外螺纹接头时可以快速对位，不会刮伤接头的螺纹表面，破坏卫生级管路的表面光洁度。

从安装边界来看，这款接头盖的总长度控制在适配1/2英寸螺纹的最短合理范围，安装后突出管路外壁的长度不会超过法兰盘的厚度，在排布密集的管路集群中，不会和相邻的管路、管夹产生安装干涉，法兰盘的边缘做了圆弧倒钝处理，没有锋利的毛边，操作人员日常拆装时不会划伤手部。密封面的平面度控制在0.05mm以内，配合三元乙丙或者硅橡胶材质的卫生级垫片，在0.6MPa的工作压力下可以实现无泄漏密封，完全满足食品饮料行业常规的流体输送压力要求。材质方面默认采用卫生级不锈钢打造，所有接触物料的表面粗糙度达到Ra0.8以上，经过钝化处理后不会在日常使用中出现锈蚀、析出异物的问题，符合食品接触材料的相关安全要求。

很多工程师在选型这类小配件时，往往只关注螺纹尺寸是否匹配，忽略了法兰盘的厚度、密封面的结构、螺纹的长度这些细节，比如如果螺纹长度过长，安装后会伸入管路内部，形成突出的台阶，残留的物料很难清洗干净；如果法兰盘直径过小，拧紧时受力面积不足，很容易因为扭矩过大导致法兰变形，反而出现密封泄漏的问题。这款接头盖的螺纹长度经过实际适配验证，拧紧后螺纹末端刚好和接头的内螺纹端面齐平，不会伸入管路流道内部，不会对管内的流体流动造成扰动，也不会形成物料残留的死角。法兰盘的厚度经过强度校核，在额定拧紧扭矩下不会出现变形，反复拆装多次后密封面依然保持平整，不需要频繁更换配件，能降低生产现场的维护成本。

在实际建模过程中，这类零件的建模重点在于各个过渡圆角的处理，还有螺纹收尾部分的结构，不能出现生硬的直角台阶，所有与物料接触的棱边都要做R1以上的圆角过渡，避免应力集中的同时，也满足卫生级设计的要求。很多新手建模时会把螺纹直接做到法兰盘端面，实际生产中这样的结构会在螺纹根部形成一圈沟槽，很容易残留物料，这款模型里螺纹和法兰盘衔接的位置做了退刀槽设计，退刀槽的宽度和深度都经过优化，既方便机加工时的螺纹退刀，又不会形成过深的沟槽导致清洁困难。另外法兰盘的外圆做了细微的滚花设计，徒手拧紧时可以增加摩擦力，手上沾有少量水或者清洗液时也不会打滑，这个细节在实际生产场景中非常实用，很多同类配件都忽略了这一点，导致操作人员拆装时需要借助管钳，很容易夹伤配件表面，破坏不锈钢的钝化层，反而增加锈蚀的风险。
