直径200毫米90度不锈钢弯头结构设计

在工业流体输送、通风排气、给排水等管路系统搭建中，管路走向的转向衔接是管路布局时无法回避的结构需求，90度弯头作为管路系统中应用占比极高的转向连接件，其结构设计合理性直接影响管路的流体阻力、安装适配性与长期运行可靠性。这款公称通径200毫米的90度不锈钢弯头，采用分段式多节斜接结构设计，区别于一体冲压成型的小口径弯头，大口径弯头采用多节组焊的结构形式，能够在保证转向角度精度的前提下，降低大尺寸管件的成型难度，同时兼顾生产加工的工艺可行性。

从实际应用场景来看，200毫米通径的不锈钢弯头，常应用于市政给排水主干管路、工业通风除尘系统、食品级流体输送管线、化工介质输送管路等场景，不锈钢材质的选用，能够适配多数有防腐蚀要求的输送环境，避免管路长期接触流体产生锈蚀脱落，污染输送介质或是造成管路堵塞。在管路布局过程中，遇到垂直方向与水平方向管路需要转向衔接的位置，这类90度弯头能够实现两个垂直方向管路的平滑过渡，相比直角硬接的结构，弧形的转向流道能够大幅降低流体经过转向位置时的局部阻力，减少管路系统的压损，降低输送过程中的动力损耗。

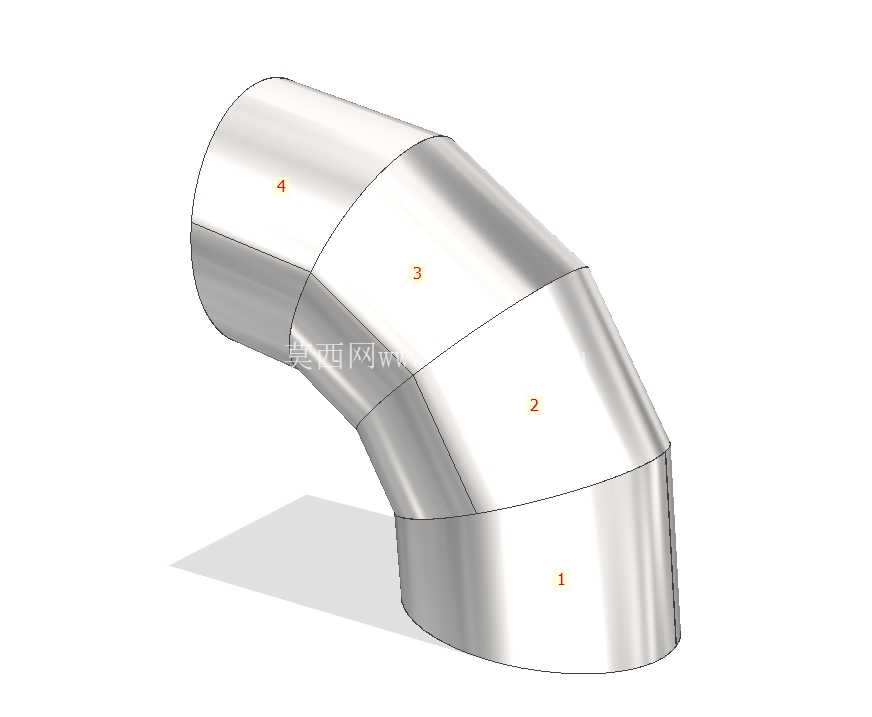

在结构设计层面，这款弯头采用四节斜接的结构形式，将90度的转向角度拆分到多段管节上，每一段管节的斜切角度经过精确计算，组焊后能够形成平滑的90度弧形流道，内壁的衔接位置经过打磨处理后能够保证流道顺滑，避免出现台阶或是凸起造成流体紊流。弯头两端的连接端口保持与直管一致的圆柱面结构，能够适配同通径的不锈钢直管，既可以采用焊接方式进行永久固定连接，也可以配套法兰盘实现可拆卸式连接，满足不同管路系统的安装维护需求。

从安装边界尺寸来看，这款弯头的通径为200毫米，对应的90度转向曲率经过优化设计，既不会因为曲率过小造成流体阻力陡增，也不会因为曲率过大导致弯头占用过多的安装空间，在有限的管路布设空间内，能够平衡流道性能与空间占用的矛盾。在实际选型安装时，需要注意弯头两端的直管段预留长度，避免因为安装空间不足导致焊接或是法兰连接操作无法开展，同时要保证弯头两端的管路同轴度偏差在允许范围内，避免安装后产生额外的结构应力，长期运行过程中出现焊缝开裂或是连接部位泄漏的问题。

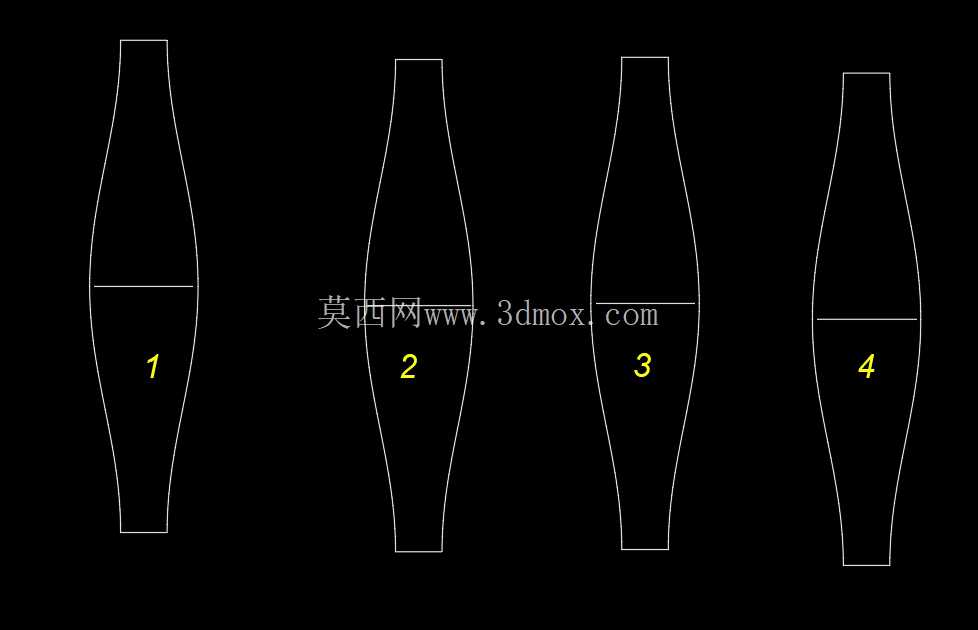

在三维建模过程中，这类多节斜接弯头的建模需要先确定弯头的中心弯曲半径，再根据分节数量计算每一段管节的斜切角度，通过旋转、放样等特征生成每一段管节的实体，再进行组合拼接，建模过程中需要保证每一段管节的衔接面完全贴合，避免出现缝隙或是重叠，同时要保证两端端口的圆柱度与尺寸精度，确保后续导出的工程图能够直接用于生产下料。对于大口径不锈钢弯头而言，建模时还需要考虑板材下料的展开尺寸，每一段斜接管节展开后为扇形板材，通过卷制、焊接形成管节，再将多段管节组焊成完整弯头，因此建模时的尺寸精度直接影响后续下料的准确性，关系到最终成品的角度与尺寸是否符合安装要求。

在管路系统的实际运行中，这类不锈钢弯头除了承担管路转向的功能外，还需要承受管路内部的流体压力，以及管路自身重量产生的结构应力，因此在壁厚设计上需要匹配对应的管路压力等级，保证弯头的结构强度能够满足系统运行的压力要求，避免运行过程中出现鼓胀、开裂等失效问题。同时不锈钢材质的表面钝化处理，能够在管件表面形成致密的氧化保护膜，提升管件在潮湿、有腐蚀介质环境下的使用寿命，减少管路系统的维护更换频率。在通风系统中应用时，这类大口径弯头的顺滑流道能够降低风阻，减少通风机的运行负载，降低系统运行的能耗；在流体输送系统中，平滑的转向结构能够避免介质在转向位置沉积，尤其是输送带有固体颗粒的介质时，合理的曲率设计能够减少颗粒对管壁的冲刷磨损，延长管件的使用寿命。
