工业管道用金属波纹管伸缩补偿结构

在热力管网、化工流体输送管线、大型动力设备进出口连接段，管道伸缩补偿部件是消解热胀冷缩应力、吸收设备运行振动位移的核心构件，这款金属波纹管伸缩结构正是针对这类工程场景做的参数化设计。做管线排布设计时，很多新手容易忽略热位移量的预留，尤其是输送高温蒸汽、导热油或者低温冷媒的管线，启停阶段的管段轴向伸缩量如果没有补偿结构释放，会直接拉扯焊口、拉裂法兰密封面，甚至造成支架变形垮塌，这类波纹管伸缩节就是用来填补这段设计缺口的。

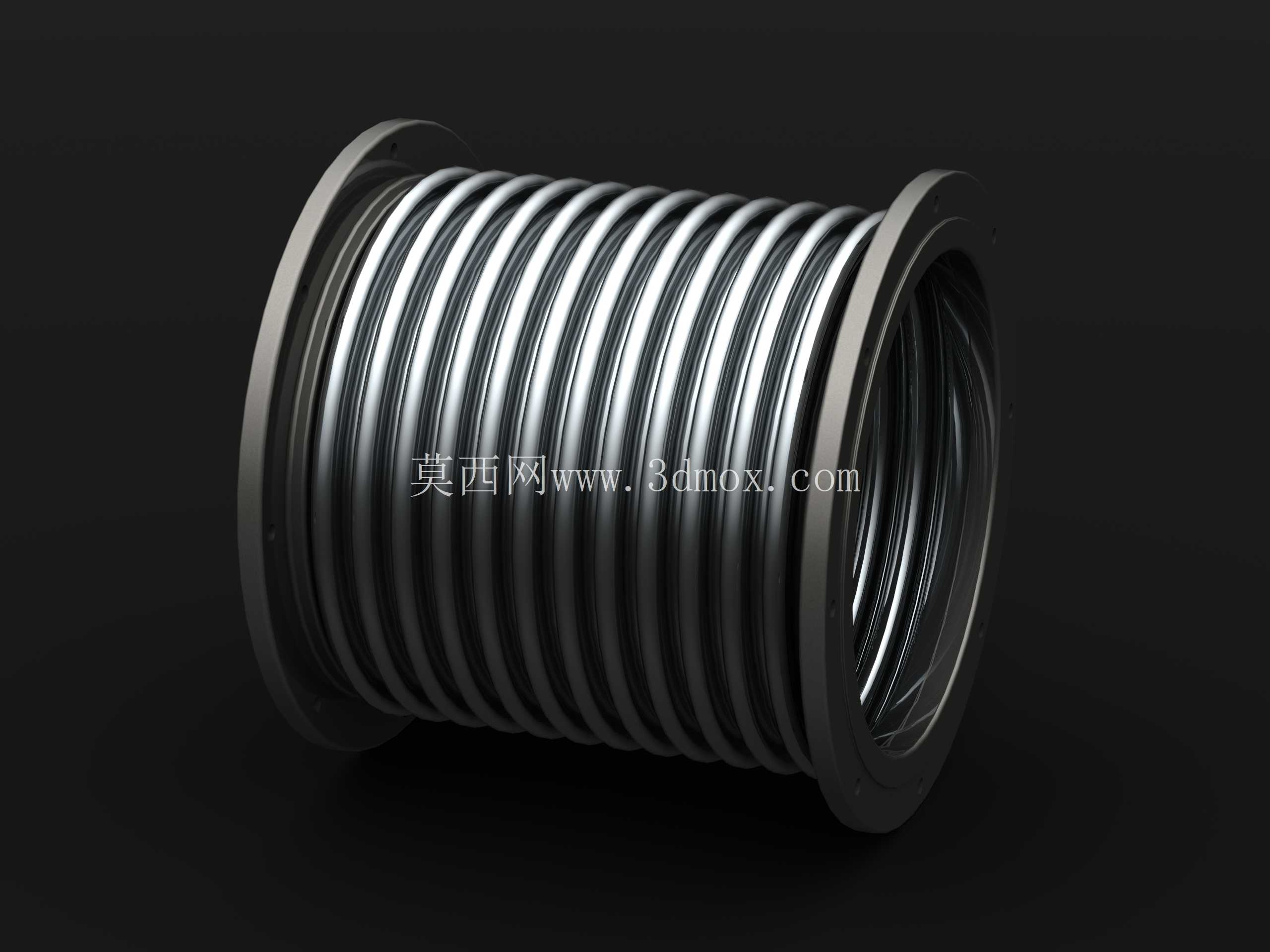

从结构设计逻辑来看，主体的多层薄壁不锈钢波纹管是核心功能段，波峰波谷的成型弧度经过反复校核，既保证轴向可压缩拉伸的位移量，也能兼顾少量径向、角向的偏移补偿，不会因为管线安装时的少量同轴度偏差出现卡滞或应力集中。两端的连接法兰做了加厚处理，法兰密封面的平面度公差控制在Ra3.2以内，和管线法兰对接时，不需要额外加工密封面就能适配常规的石棉垫、金属缠绕垫密封要求，法兰螺栓孔的孔位完全匹配国标PN16压力等级的管法兰标准，选型时不用额外做转接件设计。

尺寸边界上，这款结构的公称通径对应500mm管径，整体安装长度为459mm，设计时要注意在管线排布时预留足够的安装空间，尤其是轴向方向要预留出不低于30mm的伸缩余量，不能把伸缩节顶死在两端管线之间，否则会完全丧失补偿能力。波纹管段的壁厚选型兼顾了耐压能力和柔性，0.04M的多边形数对应的曲面过渡顺滑，没有建模时的棱角断点，做有限元应力分析时能直接导入模型划分网格，不需要额外修复几何破面。

实际工程应用里，这类伸缩结构除了用在固定管段的热补偿，更多是装在水泵、风机、压缩机这类有持续振动的动力设备进出口，用来隔断设备振动向管线传递，避免管线长期受振出现焊口疲劳开裂，也能降低管线振动传导产生的结构噪音。设计时特意把两端的直边段做了加长，方便现场安装时和管道做对口焊接，不会因为焊接热量直接传导到波纹管段造成薄壁件烧穿或退火失弹，现场施工时如果是焊接连接，要注意在波纹管段包覆湿石棉布做降温处理，这也是建模时特意预留直边段长度的核心原因。

做三维建模时，波纹管的波距、波高参数完全参照行业通用的波纹管补偿器规范设定，波峰的圆弧半径均匀一致，做运动仿真时可以直观模拟轴向压缩、拉伸的位移过程，验证极限压缩状态下波峰不会出现碰磨，极限拉伸状态下波谷不会出现应力超过材料屈服强度的情况。两端法兰的背面做了车削止口，和波纹管直边段配合时能保证同轴度，装配时不会出现偏心，避免安装后出现偏磨导致的泄漏问题。

很多现场运维反馈，劣质伸缩节容易出现的问题就是波纹管波峰开裂、法兰密封面泄漏，这款结构在设计时特意在波纹管两端和法兰连接的位置做了圆弧过渡加强段，分散应力集中点，避免长期往复位移时在焊接位置出现疲劳裂纹。整体材质选用常规304不锈钢，适配大多数水、蒸汽、弱酸碱流体的输送场景，如果是强腐蚀工况，只需要替换材质参数就能快速改型，模型的参数化特征保留完整，修改波数、壁厚、法兰规格就能快速生成不同通径、不同补偿量的衍生型号，不需要从头开始建模，能大幅提高同系列产品的设计效率。

安装选型时还要注意，这类伸缩节不能用来承受管线的重量，所以靠近伸缩节的两端位置必须设置固定管架，不能让管线的重量压在波纹管上，否则会造成波纹管变形失稳，丧失补偿能力。模型里的法兰厚度、螺栓孔数量、孔径都严格对应国标法兰尺寸，导出工程图时可以直接用来生成加工图纸，不需要反复核对安装尺寸，能减少设计阶段的错漏问题。
