十毫米滴灌系统用三通插接软管接头

在设施农业的滴灌管网搭建中，支管分流是最常见的管路布置需求，这款十毫米规格的三通软管接头，正是为田间滴灌带、毛管的三路连通场景开发的管路连接件。日常田间布设管路时，主输水毛管沿作物种植行铺设，遇到需要向两侧分支引出滴灌支路、或者在直行管段上垂直引出一路供水支路的工况，不需要额外采购多种转接件，单一个三通接头即可完成三路同径软管的快速对接，大幅减少田间管路安装的配件种类，降低现场施工的选配复杂度。

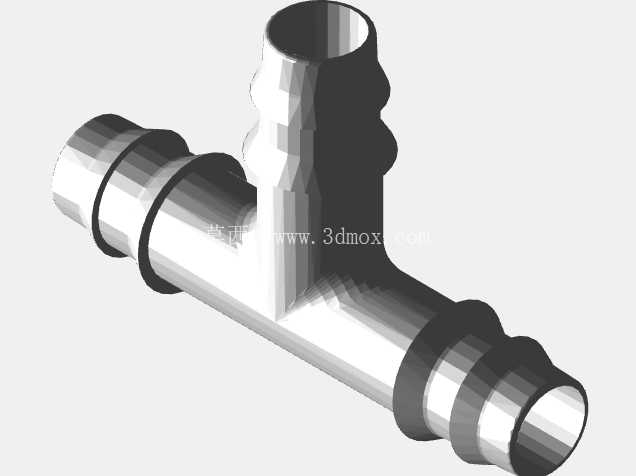

从结构设计逻辑来看，接头三个连通端全部采用宝塔式倒刺插接结构，每端外壁都加工有多圈环形凸起挡边，挡边朝向接头主体方向倾斜：当软管从端部套入时，软管内壁顺着倒刺斜面滑入，安装阻力小；当软管受管路内水压作用产生向外脱开的趋势时，倒刺的直角端面会牢牢卡入软管内壁，配合常用的PE、PVC输水软管自身的弹性抱紧力，不需要额外涂胶、绑扎就能实现可靠的防脱密封，在田间常规0.1到0.3MPa的滴灌工作水压下，不会出现接口松脱、漏水的问题。接头主体采用等径三通布局，三个接口的通径完全一致，内部流道做了顺滑过渡，没有突兀的直角节流台阶，水流在分流过程中的局部水头损失很小，能够保证三条支路的出水压力均匀，避免远端滴头因为压损过大出现出水流量不足、滴灌不均匀的情况。

从安装边界与尺寸适配角度，这款接头的适配软管内径为十毫米，也就是田间常用的Φ10输水毛管规格，接头插接段的最大外径略大于软管内径，保证套入后存在足够的干涉抱紧量；接头主体的轴向总长度、垂直方向的接口高度都控制在紧凑范围内，在田间地膜下方布设管路时，不会因为接头凸起过高顶破地膜，也不会在管路掩埋、覆土作业时出现干涉卡滞。接头三个端的根部都设计了加厚的限位凸台，当软管套入到根部位置时，管端面会抵在凸台侧面，直观提示安装人员插接到位，避免出现软管套入深度不足、承压后脱开的隐患。

在实际使用场景里，这类接头不仅用于露天菜田的滴灌系统，在温室大棚的盆栽作物供水、立体栽培架的输水管路、果园行间的微喷支管分流中也大量使用。相比传统的PVC粘接三通，宝塔插接式三通不需要等待胶水固化，现场插接完成后立刻就能通水试压，安装效率提升数倍，后期需要调整管路布局、拆改支路时，只需要将软管从接头上用力拔下即可重复使用，不会像粘接接头那样拆改即报废，非常适合农业生产中经常需要调整种植分区、轮换灌溉区域的使用需求。建模过程中，结构工程师重点还原了倒刺的倾斜角度、凸台的圆角过渡、内部流道的顺滑曲面，既保证三维模型可以直接用于3D打印小批量定制样件，也能为后续开模注塑提供准确的结构参考，避免后续量产时出现脱模困难、倒刺强度不足容易被软管拉断的问题。接头的壁厚选取充分考虑了注塑成型的工艺性，整体壁厚均匀，没有局部胶位过厚导致的缩痕缺陷，承力的三通交汇位置做了局部加厚，能够承受管路安装时的弯折应力、冬季低温下的管材收缩应力，长期在田间露天环境使用也不容易出现开裂损坏。
