6V直流电机驱动机器人小车底盘结构设计

在小型移动机器人开发领域，底盘作为整机承载与行走的核心基础部件，其结构合理性直接决定了后续上层功能模块的拓展空间与整机运行稳定性。这款适配6V直流电机驱动的机器人小车底盘，主要面向教学实训、小型巡检作业、桌面级功能验证类场景设计，能够承载各类传感器拓展板、控制主板、供电模块等组件，完成预设路径行走、环境数据采集、简易避障等基础移动作业任务。

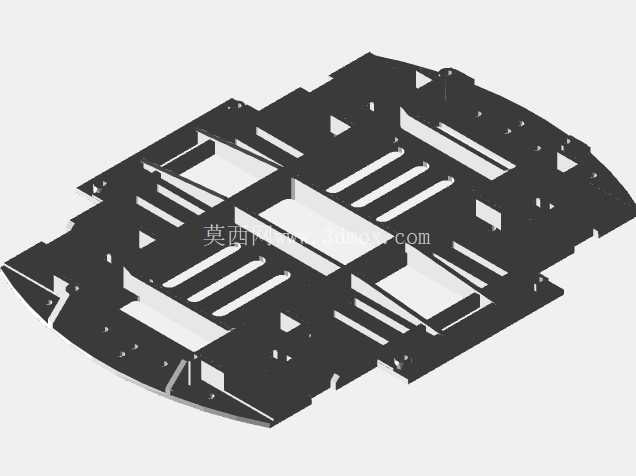

从实际功能实现角度出发，该底盘采用分层承载的结构思路，下层为行走驱动安装层，预留了标准6V直流减速电机的安装位，安装孔位按照常用直流电机的固定孔距做了通用化设计，无需额外加工转接件即可完成电机与底盘主体的固定，电机输出轴直接适配常规橡胶行走轮，传动路径短，动力传递损耗低，能够在平整的室内桌面、地坪表面实现稳定的前进、后退、转向动作，转向通过两侧电机差速实现，无需额外设计转向舵机结构，整体结构复杂度低，后期维护拆装便捷。上层为拓展安装层，平面区域预留了矩阵式排布的通用安装孔，孔距兼容Arduino、STM32等常用控制板的安装尺寸，同时也可固定超声波传感器支架、红外循迹模块、小型机械臂等拓展组件，用户可根据自身功能需求灵活调整安装位置，无需对底盘主体做二次切削加工。

在设计过程中，充分考虑了小型移动机器人的负载与自重平衡问题，底盘主体采用轻量化结构设计，在保证结构刚性的前提下，对非承重区域做了镂空减重处理，既能够降低整机自重，减少电机运行负载，延长电池续航时长，也能预留出足够的走线空间，方便供电线、信号线的排布整理，避免线路外露与行走轮、地面凸起物发生剐蹭。底盘的离地间隙经过反复校核，既保证了在平整地面行走时不会出现底盘剐蹭地面的问题，也不会因为离地间隙过高导致整机重心上移，在加减速、转向过程中出现侧翻风险，能够适配室内绝大多数平整作业场景的通行需求。

安装边界方面，底盘整体轮廓尺寸适配常规小型机器人小车的设计规范，轮距设置兼顾了行走稳定性与转向灵活性，两侧轮的安装同轴度公差控制在合理范围内，避免行走过程中出现走偏、轮胎偏磨的问题。电机安装位的定位尺寸经过精准匹配，能够保证电机输出轴与轮轴的同轴度，减少传动过程中的卡顿与异响。电池安装区域预留了常规6V供电电池组的固定空间，可通过扎带、双面胶等方式完成电池固定，位置靠近底盘中心区域，能够平衡整机前后重量分布，避免出现头重脚轻或者尾部过重的问题，提升行走过程中的姿态稳定性。

从结构设计的实用性角度来看，这款底盘没有冗余的结构设计，所有孔位、安装位都对应实际的功能需求，既适合三维建模学习者做结构装配练习，理解移动机器人底盘的传动、承载、安装逻辑，也适合机器人开发者作为基础载体，快速搭建功能原型，省去从零开始设计底盘结构、校核安装尺寸的时间，能够大幅缩短小型移动机器人的开发周期。在实际装配过程中，所有配合部位都预留了合理的装配公差，普通 hobby 级玩家借助常规螺丝刀、扳手等工具即可完成整机组装，无需专业的加工设备，适配个人开发者、教学实训场景的使用需求。底盘的边角位置都做了圆角处理，避免装配、调试过程中尖锐边角划伤操作人员，同时也能减少碰撞时对自身结构、周边物体的冲击损伤，提升使用过程中的安全性。
