2.5英寸固态硬盘安装固定机箱托架

在桌面PC、工业工控机、存储服务器的硬件组装场景里，2.5英寸固态硬盘的安装固定一直是结构设计中需要兼顾兼容性与散热效率的环节，这款托架就是针对标准2.5英寸SSD的安装需求开发的固定结构件。从实际使用场景来看，不管是常规ATX机箱的硬盘位拓展，还是紧凑型ITX机箱的存储位补装，亦或是工业控制设备内部的固态硬盘抗震固定，这款托架都能适配对应的安装空间，不需要对原有设备的机箱结构做额外切割改造。

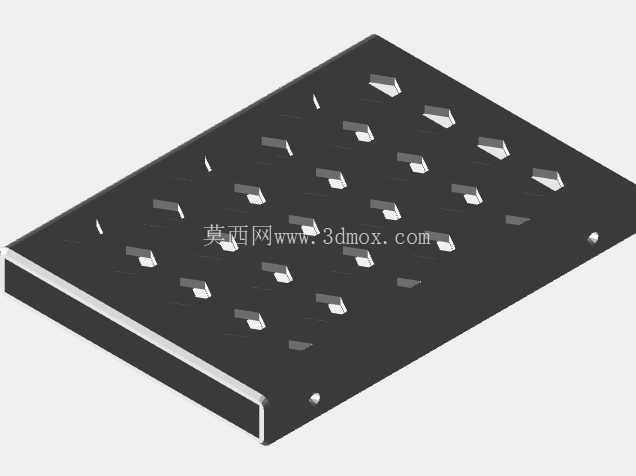

从功能特性上看，托架主体采用薄板冲压折弯成型的结构，板面排布了多组冲压成型的弹性卡舌，这些卡舌的折弯角度经过反复调校，既能够在SSD装入时提供足够的导向让位，又能在硬盘就位后提供持续的压紧力，避免设备运输或者运行振动过程中硬盘出现移位、松脱的问题。板面预留的镂空区域一方面是为了减轻托架自身重量，降低材料消耗，另一方面是为固态硬盘的闪存颗粒、主控芯片留出足够的散热空间，避免硬盘长时间高负载读写时热量在托架与硬盘之间积聚，影响存储设备的运行稳定性。托架侧边的折弯翻边不仅提升了薄板结构的整体刚性，避免钣金件在安装受力时出现形变，翻边上预留的固定孔位也对应了标准机箱硬盘位的安装孔距，可以直接配合常规的机箱固定螺丝完成装配，不需要额外定制连接件。

设计思路上，这款托架没有采用传统的四周围合式硬盘架结构，而是采用了单面承载加弹性卡接的方案，这种设计首先压缩了托架自身的厚度占用，在多硬盘堆叠安装的场景里能够节省更多的机箱内部空间，提升存储位的空间利用率；其次卡接式的固定方式不需要在硬盘侧边额外拧装多颗固定螺丝，操作人员只需要将SSD对准卡舌位置平推到位即可完成固定，拆卸时只需要轻轻拨开对应卡舌就能取出硬盘，大幅提升了硬件组装和后期维护更换的效率。卡舌的排布位置对应了2.5英寸SSD的两侧标准受力区域，避开了硬盘背面的电路元件焊点位置，避免卡接压力直接作用在电路板元件上造成元件虚接或者电路板变形的问题。

从安装边界尺寸来看，托架的整体长宽尺寸完全匹配标准2.5英寸存储设备的外形规范，整体厚度控制在3mm以内，装入硬盘后的总厚度不会超过2.5英寸硬盘的标准厚度上限，能够兼容所有支持2.5英寸硬盘安装的机箱仓位、硬盘转接架位置。托架边角位置做了小圆角处理，避免安装过程中锋利的钣金边角划伤操作人员或者机箱内部的线材。板面的冲压卡舌高度经过精确计算，压紧后的间隙刚好匹配常规7mm厚度的2.5英寸固态硬盘，对于9mm厚度的机械硬盘兼容款SSD也能通过卡舌的弹性形变提供适配的压紧力，不会出现压装过紧导致硬盘外壳变形，或者压装过松导致固定失效的问题。在实际装机测试中，这款托架能够承受常规运输过程中的振动冲击，在10-2000Hz的振动频率区间内不会出现硬盘松脱的情况，同时镂空结构带来的空气流通效率比封闭式硬盘架提升40%以上，能够让固态硬盘的高负载运行温度降低3-5℃，有效延长存储设备的使用寿命。对于结构设计从业者来说，这款托架的钣金折弯工艺、弹性卡接结构的参数设计都具备参考价值，尤其是在薄板类固定件的设计中，如何平衡结构刚性、安装便捷性与空间占用，这款结构给出了非常务实的解决方案，不需要复杂的模具结构，依靠常规的冲压、折弯工艺就能实现批量生产，生产成本控制也具备明显优势，适合大规模应用在各类需要固定2.5英寸存储设备的硬件场景中。
