潜水泵38毫米软管转接接头结构

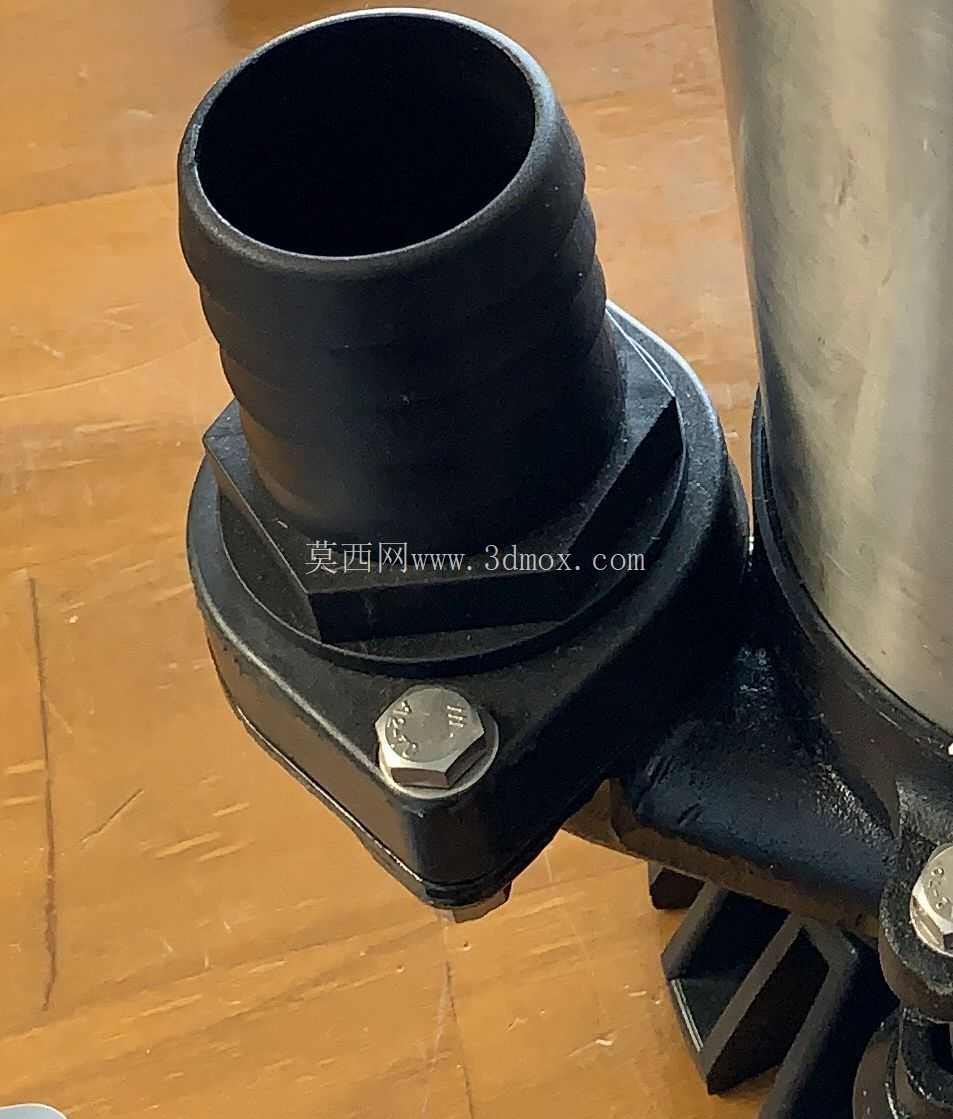

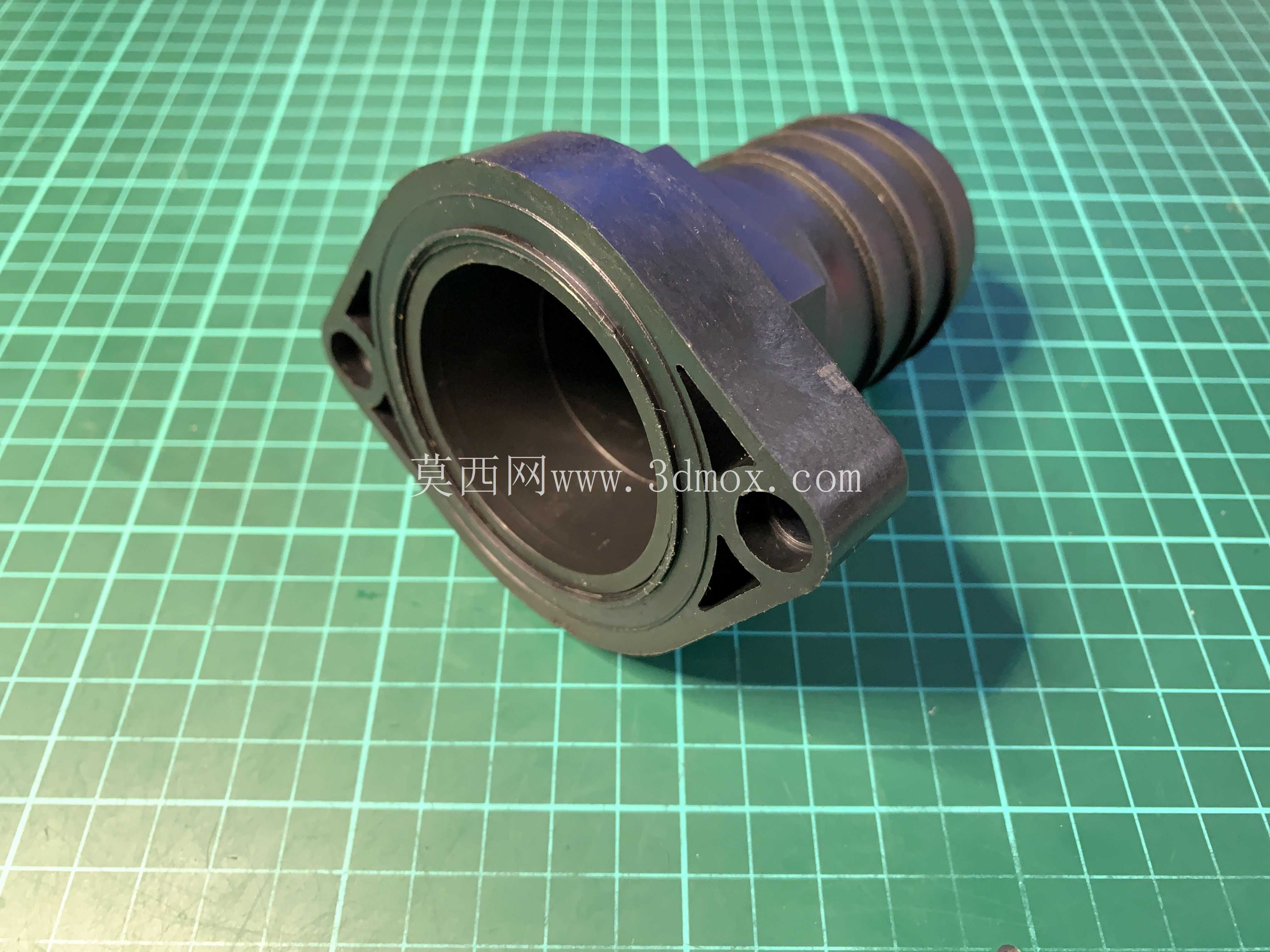

这个转接接头的设计出发点很直接：现场使用的潜水泵原配出水接口为50毫米规格，而实际配套排水软管只有38毫米内径，软管无法可靠套接到原泵接头上。若强行使用变径软接或卡箍过渡，会在狭小积水环境中增加脱落、漏水和吸瘪风险，因此将原泵上由两颗螺栓固定的50毫米软管接头替换为一个一体式38毫米接头，使泵体出水口与现有软管尺寸直接匹配。

从使用场景看，这类接头主要面对地下室积水抽排、工地临时排水、庭院积水清理、设备检修抽水等工况。潜水泵工作时，出水口既要承受水流冲击，也要承受软管拖拽、弯折和人员移动设备时产生的外力。接头根部因此采用较宽的安装法兰，通过两个螺栓孔与泵体原有安装位对齐，避免仅靠插接或摩擦定位。法兰面与泵体出水区域贴合后，可把软管拉力传递到泵体壳体，而不是集中在细小接管段上。

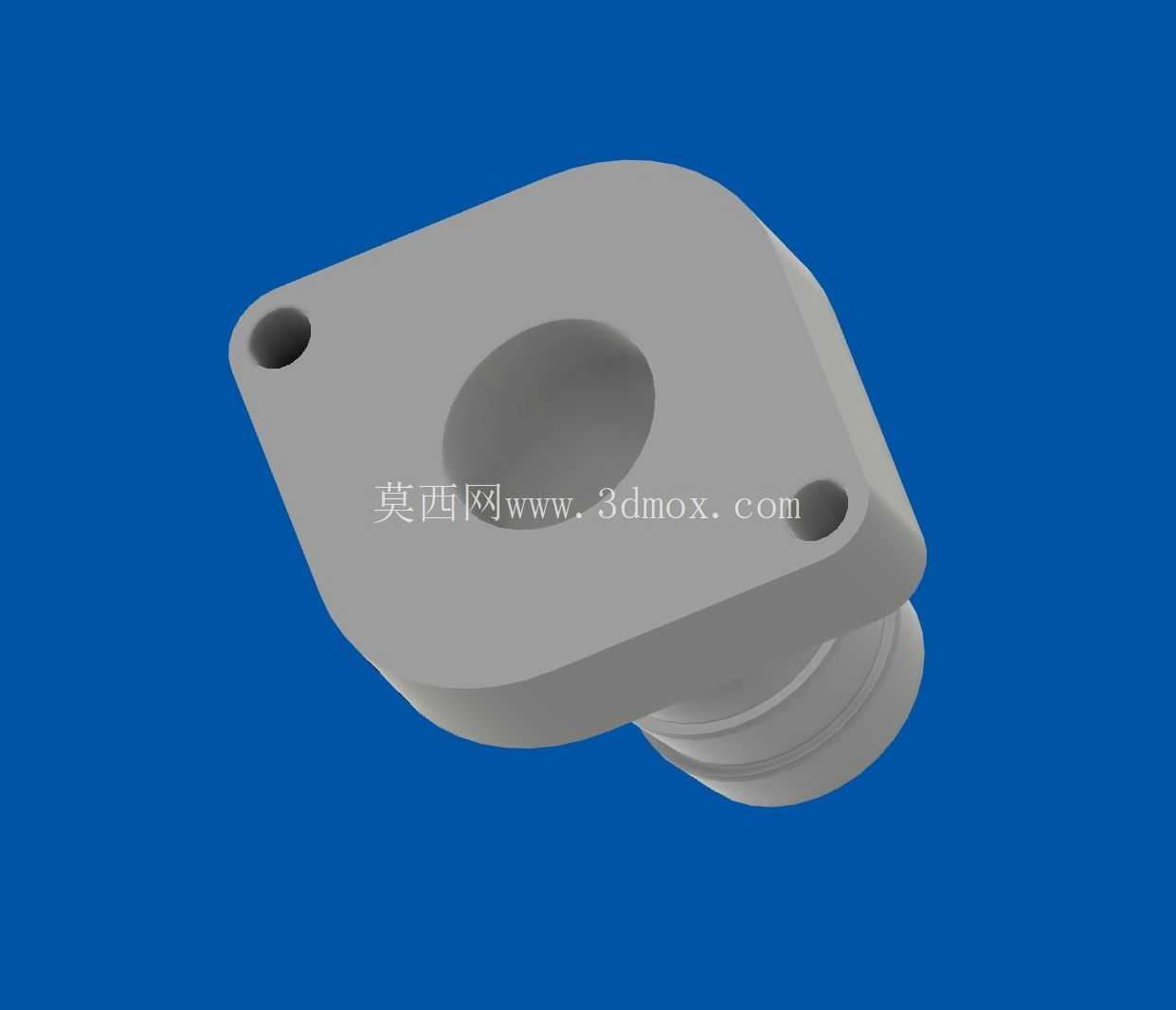

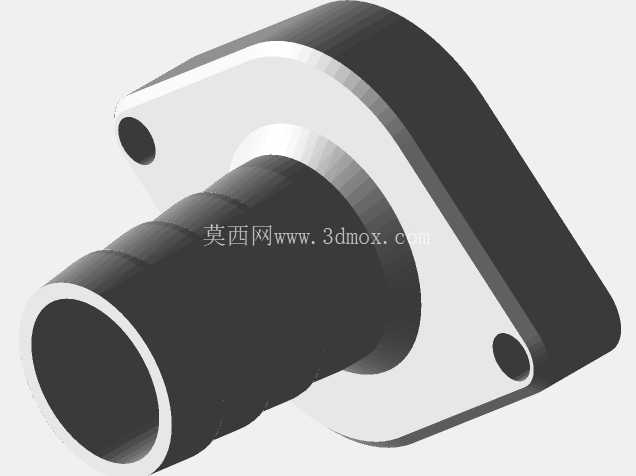

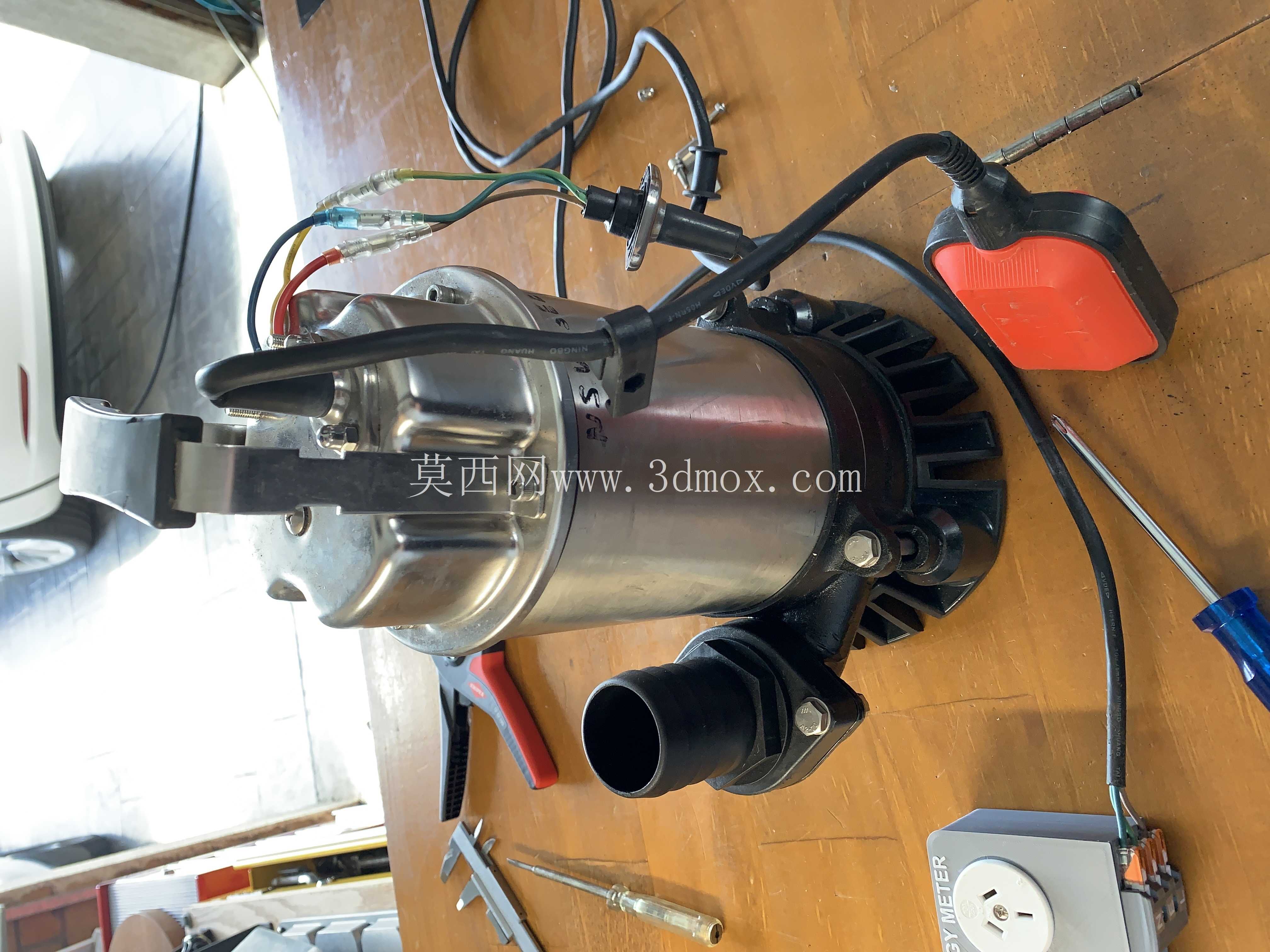

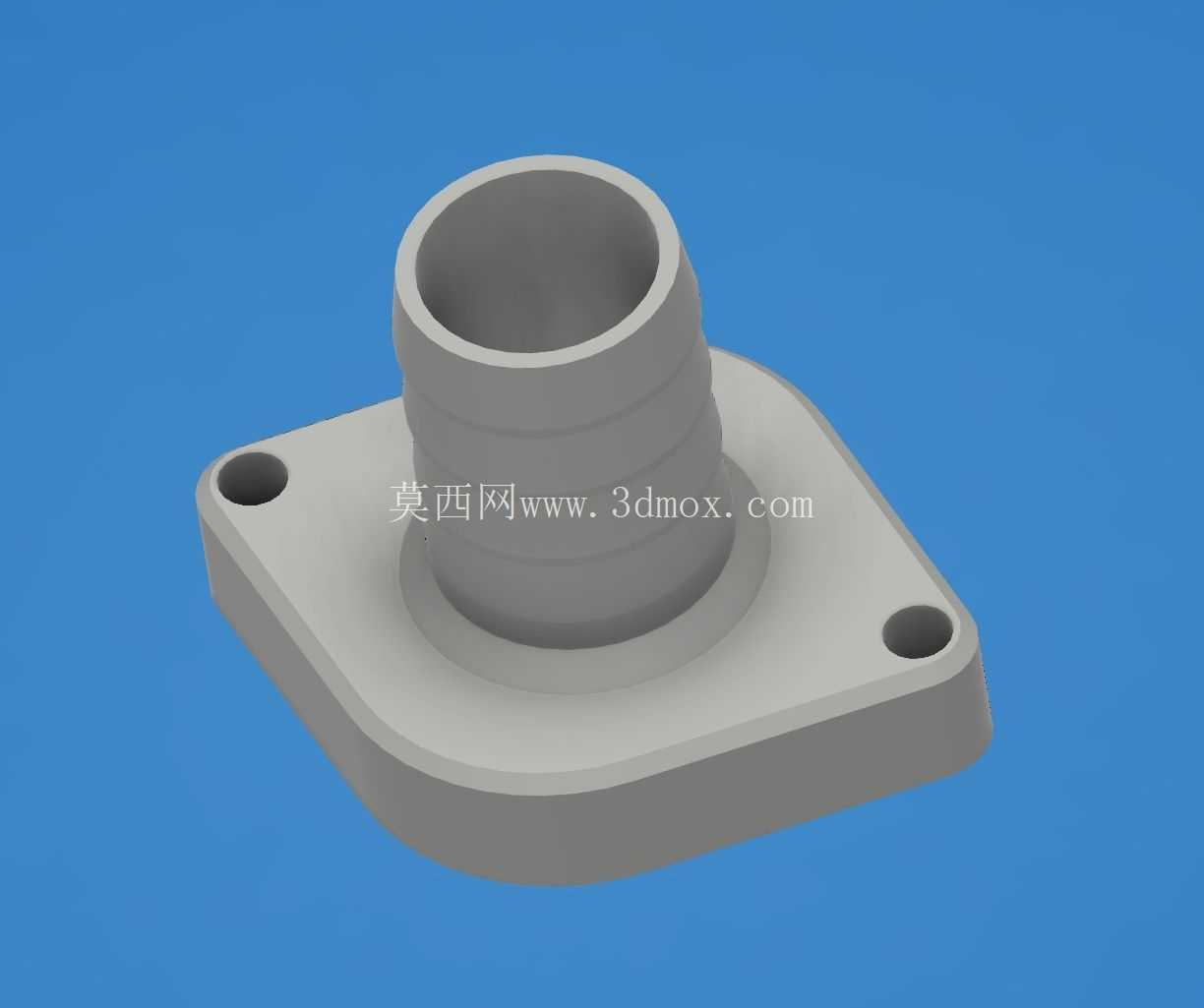

结构上，模型分为安装法兰、过渡流道和软管插接段三部分。法兰外形依据原泵接头周围空间确定，两侧留出螺栓装配位置，螺母和螺栓头不能与泵体不锈钢筒壁、浮球开关支架或侧边红色浮球部件发生干涉。插接段采用带阶梯感的竹节式外形，表面形成多道环形止退棱，软管套入后，卡箍锁紧时橡胶或PVC管壁会嵌入棱间空隙，提高抗拉脱能力。相比光滑圆柱嘴，这种结构在含水、带泥沙的环境中更不容易松脱。

内部流道没有做成突然收缩的薄壁孔，而是从泵体出口向38毫米软管方向逐步过渡，目的是降低局部涡流和水头损失。潜水泵扬程本来就受出口损失影响明显，如果转接件内部出现尖角、错台或过小喉口，会让流量下降、电机负载波动。设计时需要保证内壁圆滑连续，打印层纹方向尽量顺着流道，减少粗糙表面对水流的扰动。

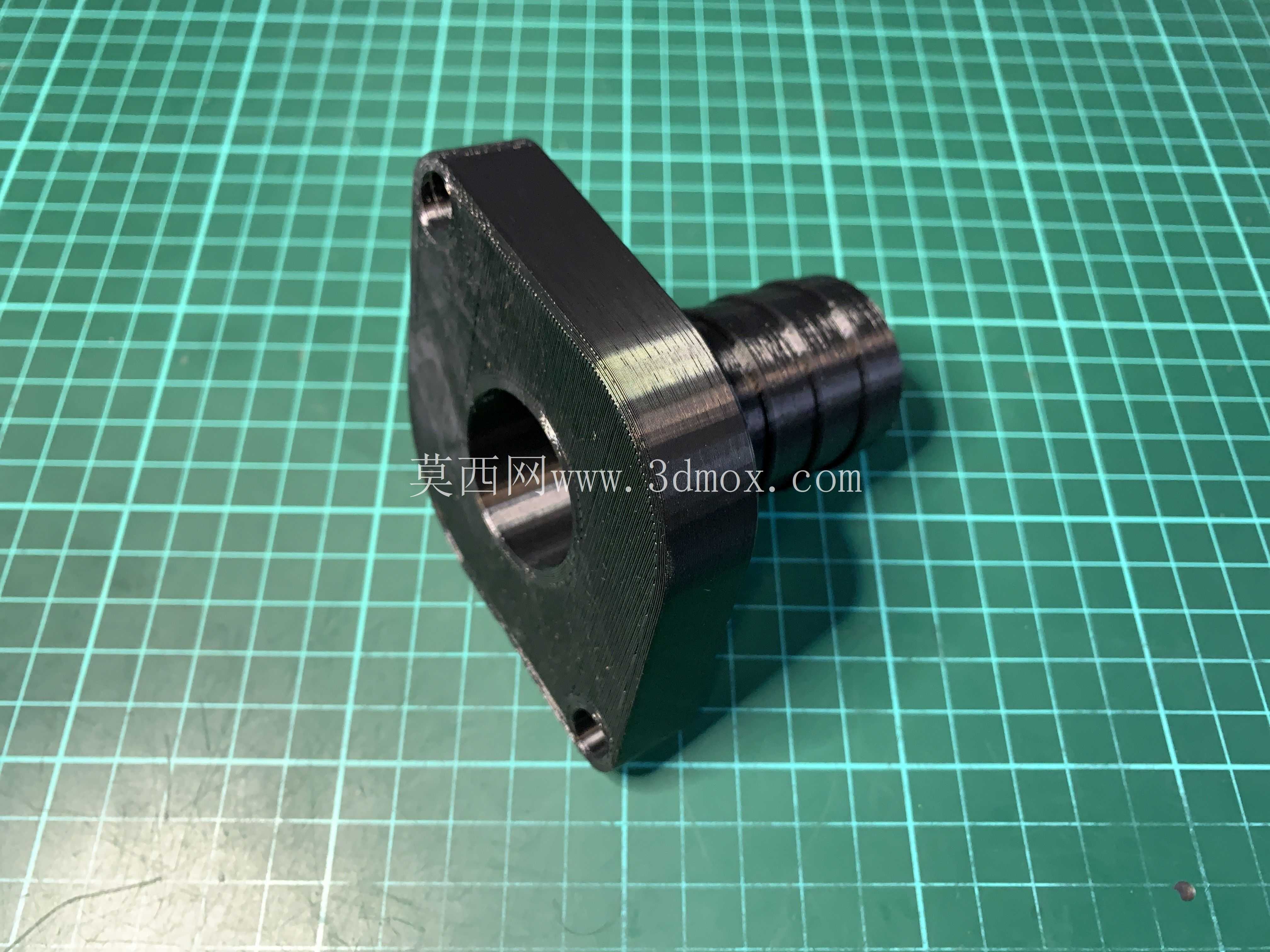

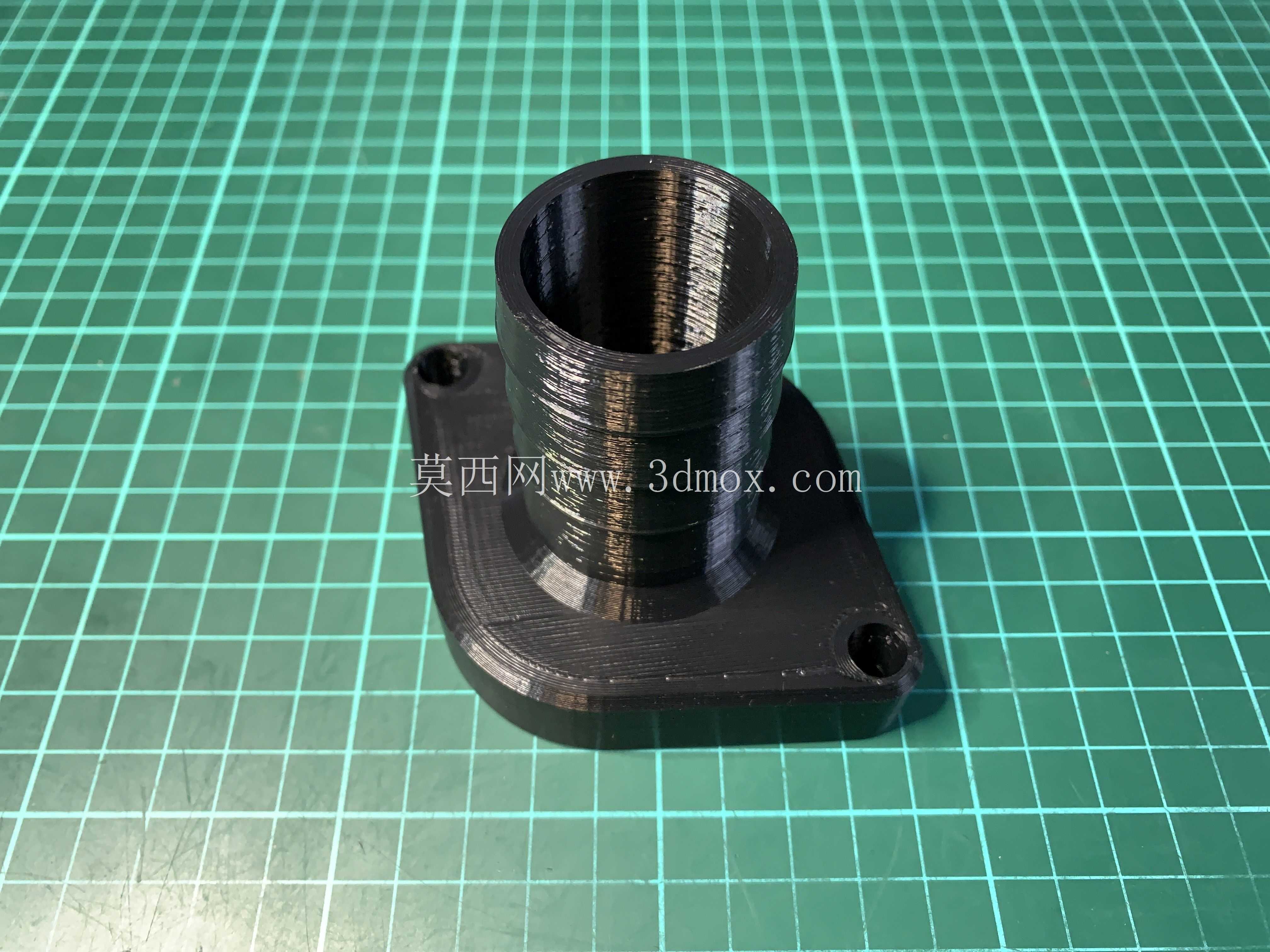

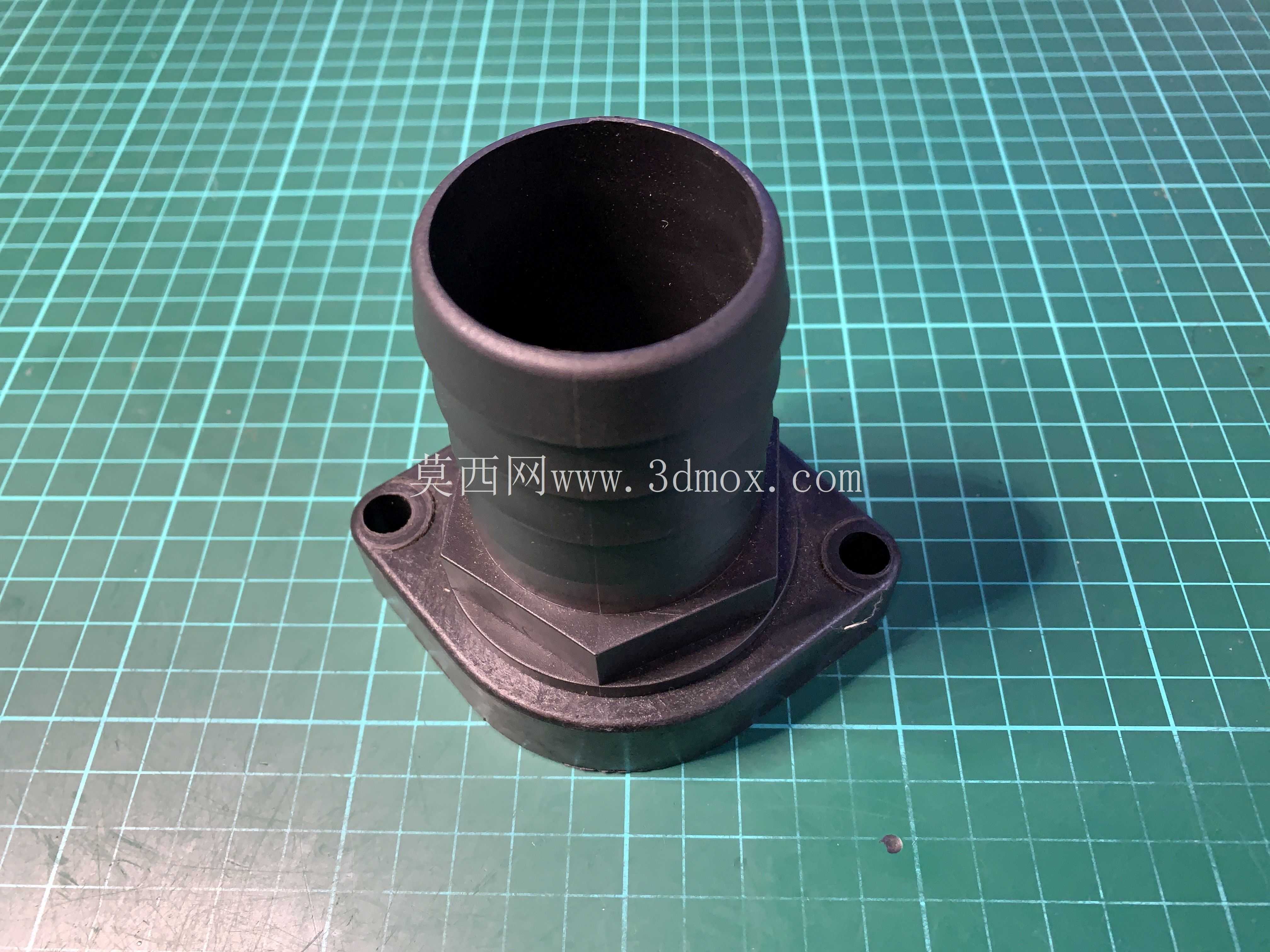

安装边界方面，接头法兰下方要贴合泵体原接口平面，两个固定孔的孔距必须与原50毫米接头一致，否则无法直接替换。接头朝向软管的一端需要留出足够直线段，便于软管套入和卡箍旋转拧紧；若周围有电缆、浮球铰链或泵提手，应在三维装配中检查软管最大弯曲半径，避免接管刚出口就被急弯压扁。实物打印采用尼龙材料，层厚较薄、填充密度适中，兼顾韧性和打印效率；尼龙在潮湿环境中抗冲击性较好，适合这种经常搬运、碰撞的泵用配件。

建模时应重点控制三个尺寸关系：一是法兰螺栓孔与泵体安装孔的同轴度，二是插接段外径与38毫米软管实际内径的过盈量，三是法兰厚度与螺栓有效啮合长度。过盈太小会漏水脱管，过盈太大则现场装配困难；法兰过薄会在螺栓压紧时翘曲，过厚又会侵占泵体周边空间。环形止退棱的高度也不宜过大，否则软管套入时容易卷边，合理做法是让棱顶保持圆滑，根部留出少量退让空间。

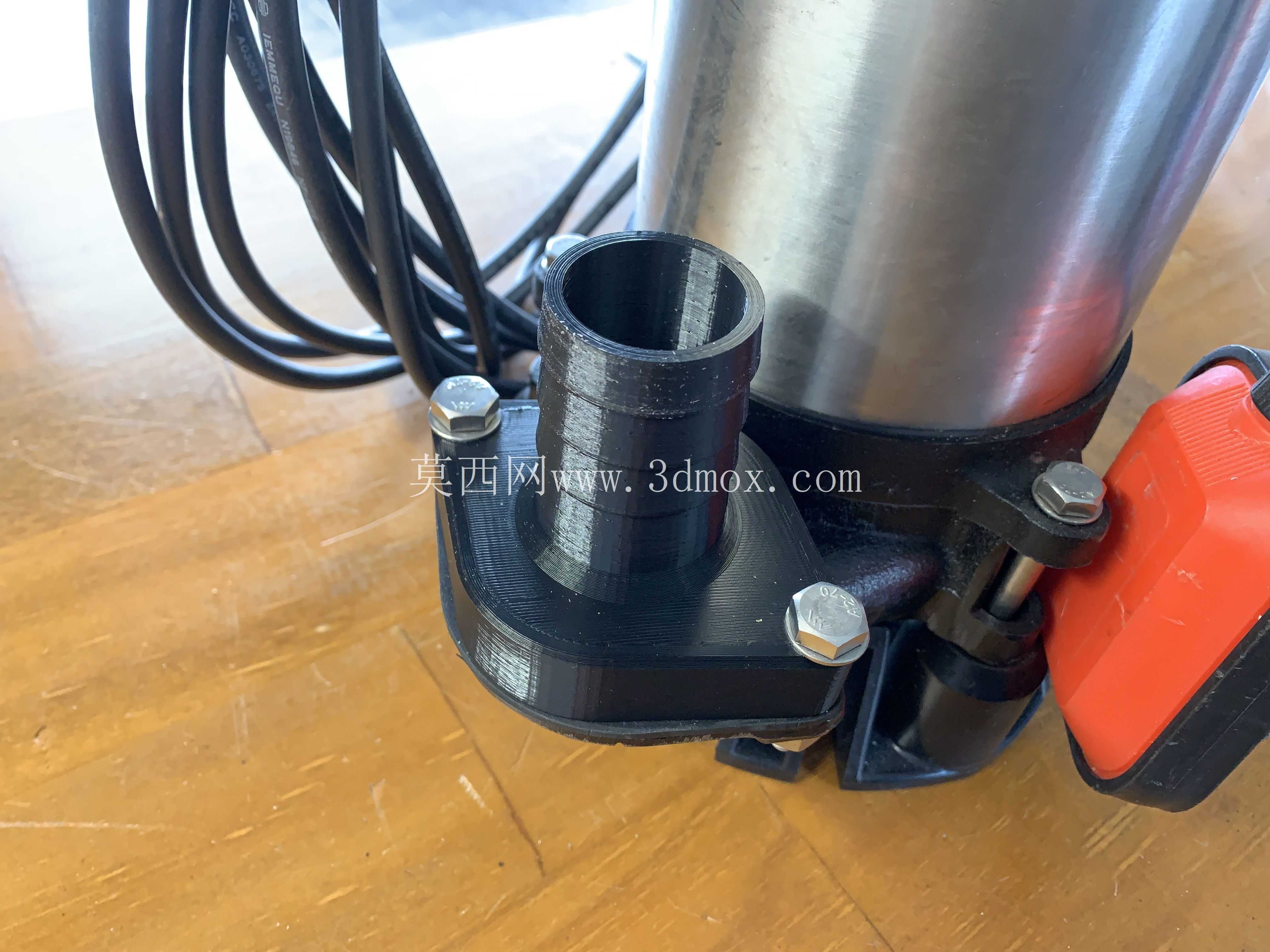

这个结构并不复杂，但很典型地体现了维修替换件的建模思路：不是单纯画一个接管，而是围绕泵体接口、软管尺寸、螺栓固定、卡箍锁紧和现场拖拽路径一起校核。完成后，原泵无需更换软管，也不必额外采购异型转接头，直接拆下原配50毫米接头，装上该38毫米接头即可形成稳定的排水通路。
