十字加强筋圆形水箱密封端盖

该端盖面向中小型旋转成型塑料储罐、车载水箱、户外储水容器及工业补液罐的顶部封口场景，核心作用是封闭罐体开口，同时承担日常承压、防溅、防尘与人工启闭功能。旋转成型罐体多采用一体中空壁结构，罐口区域往往是整罐刚度最薄弱的位置，端盖不仅要完成密封，还要通过自身筋位把局部受力分散到盖体外缘，避免罐口长期受内压或外力拧动后出现椭圆变形。

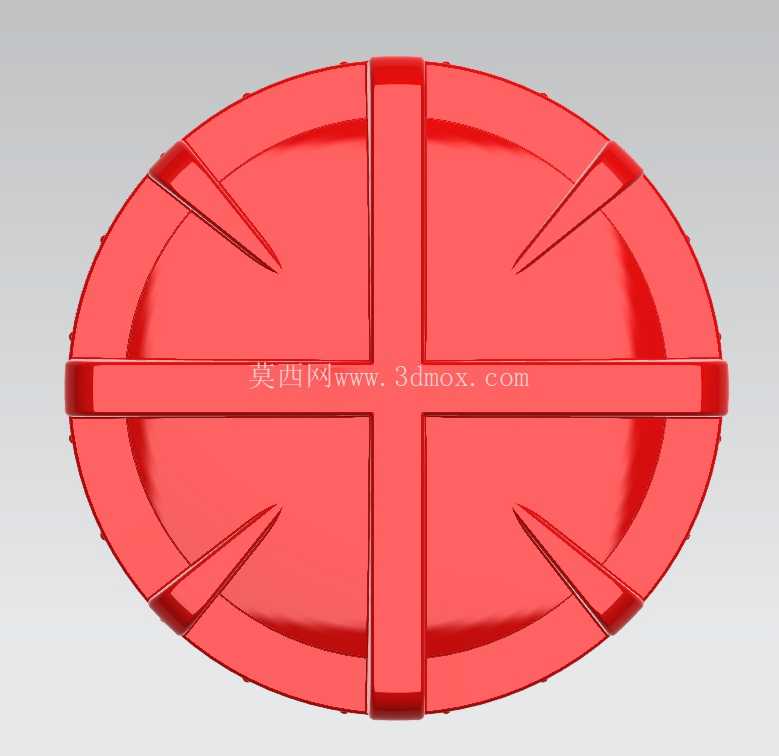

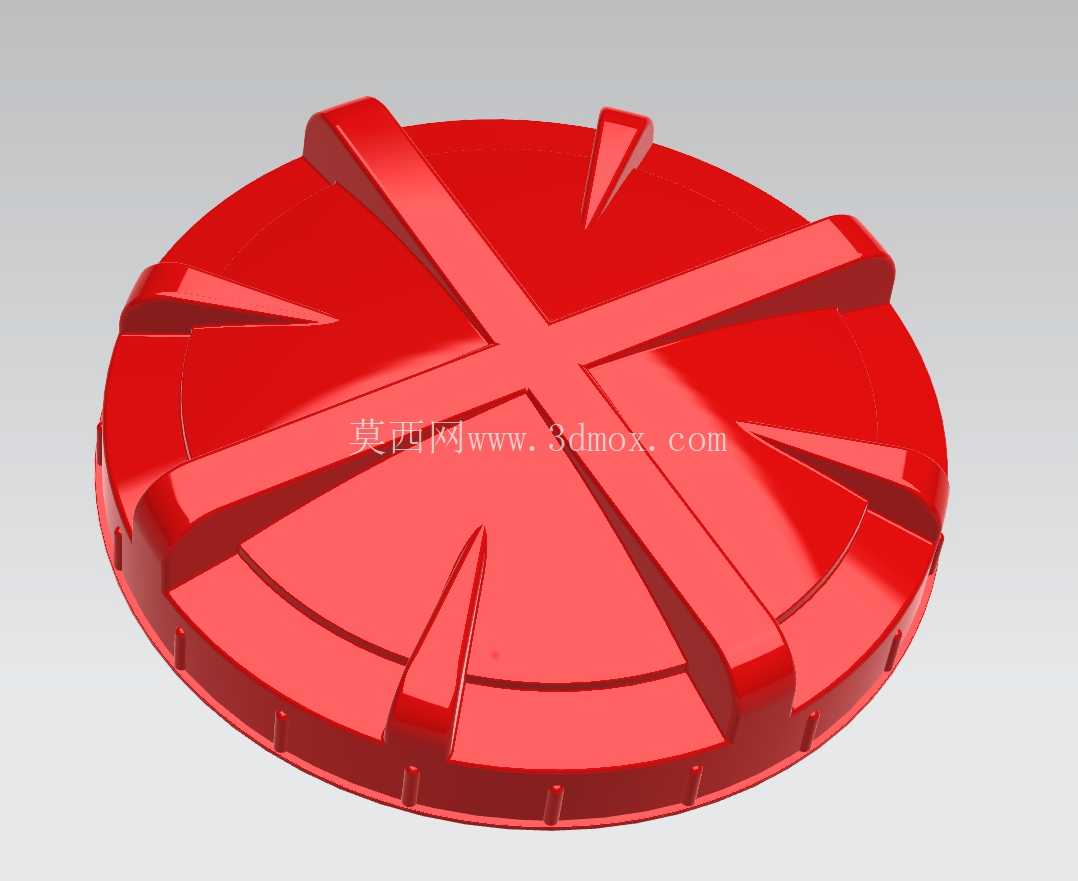

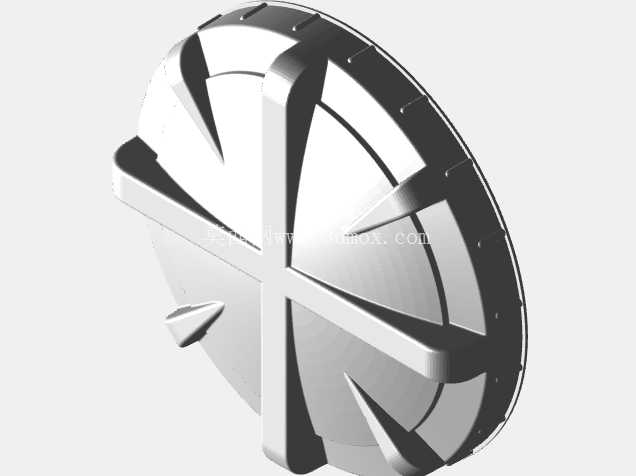

从结构布局看，盖体采用圆形盘式基础形态，顶面布置十字交叉主加强筋，四条主筋从中心区域延伸至接近外缘，并在相邻象限内补充斜向短筋，形成放射状加劲网络。这种布置并非单纯为了外观：十字主筋承担人手旋拧时的扭矩传递，斜向短筋则抑制盖板在正负压交替下的局部鼓胀与凹陷。罐车行驶、液位波动或环境温度变化时，罐内会产生轻微压力波动，平面盖板若缺少筋位，中心区域容易反复挠曲，长期使用后在根部产生疲劳发白；加筋后，盖板的抗弯截面被显著抬高，材料仍集中在薄壁区域，重量和成型周期却不会明显增加。

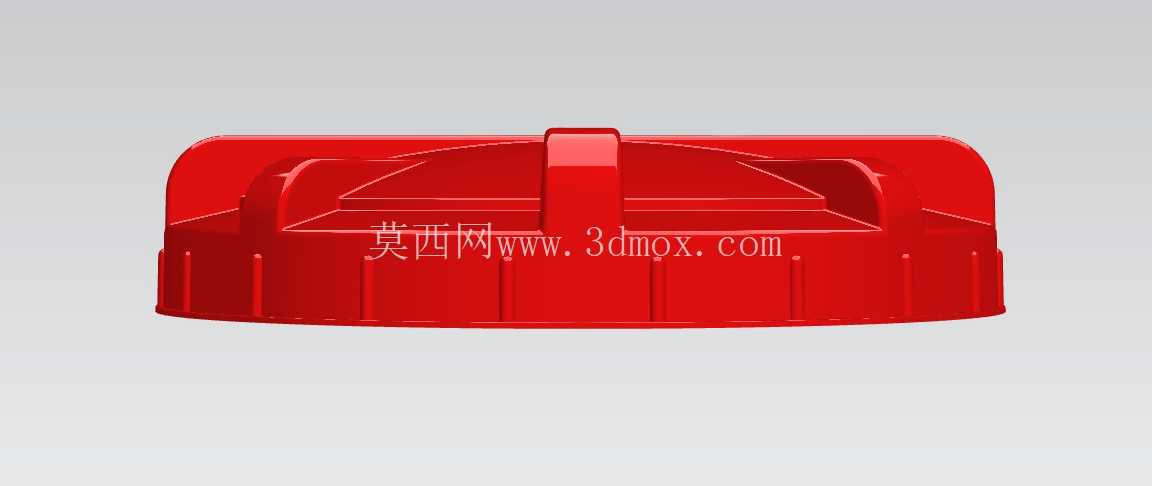

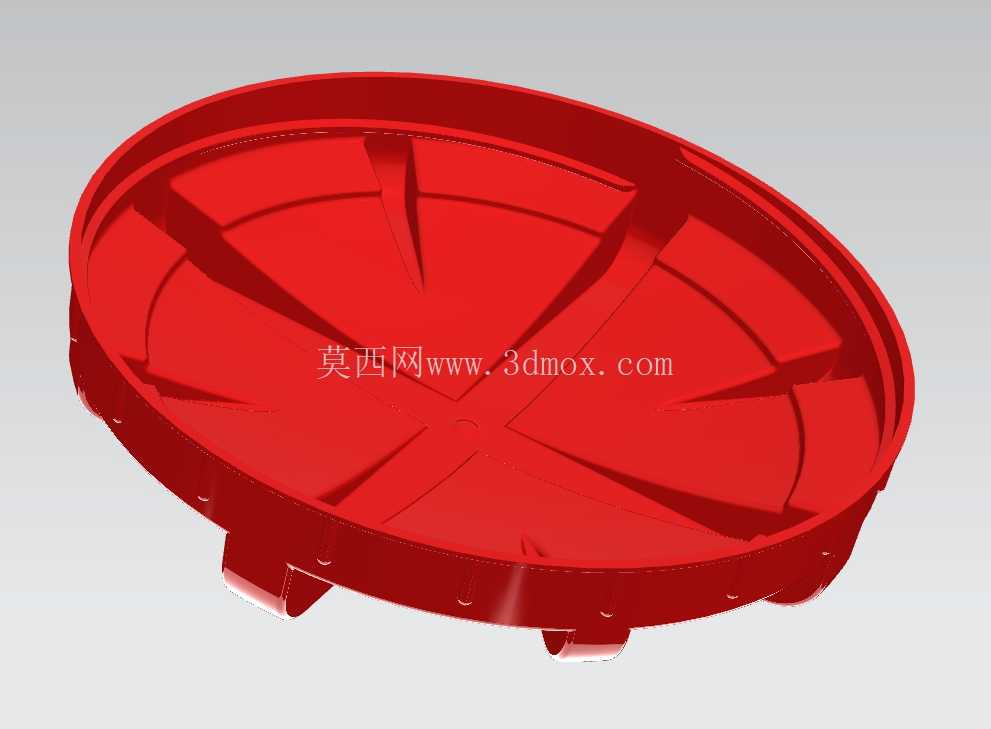

盖体边缘设置环形侧壁与周向小凸齿，侧壁用于包覆罐口外圈，形成定位和止口配合；周向凸齿则增加旋拧或卡扣装配时的摩擦接触点。实际选型时，端盖与罐口之间通常需要配置密封圈或密封垫，盖体下缘应预留均匀压紧面，避免因筋位收缩导致密封面翘曲。模型中盖沿的分段小结构可理解为装配定位、防滑或脱模工艺特征，在模具设计时需要重点关注这些特征对顶出和冷却的影响。

设计思路上，旋转成型件与注塑件存在明显差异。滚塑材料常在模具内缓慢受热、流动并冷却成型，壁厚分布受模具转角、加料量和旋转轨迹影响，因此深而窄的筋槽并不利于粉料充分填充和热量传递。该盖体筋位采用较宽、较平缓的隆起形式，根部过渡圆角充分，既提高刚度，又减少滚塑过程中材料堆积、内壁搭桥或冷却不均的风险。若后续改为注塑工艺，则需重新评估筋厚：筋位过厚会在背面造成缩痕，过薄又会出现充模困难，通常筋厚应控制在相邻主壁厚的一定比例以内，并保证脱模斜度。

安装边界方面，圆形端盖的关键尺寸包括盖体外径、内侧配合直径、密封面宽度、侧壁高度、筋位凸起高度以及罐口螺纹或卡扣形式。盖体不能只按外观直径选型，必须与罐口的配合公差一起校核：间隙过大，密封件压缩量不足，倾倒或振动时容易渗漏；间隙过小，塑料件受温度膨胀后可能装配困难，甚至在旋紧时把罐口撑裂。对于车载水箱，还应考虑车辆颠簸带来的动态载荷，盖体与罐口之间需要保留足够的接触面积，避免应力集中在少数卡扣点上。

功能细节上，顶面放射筋同时充当防滑结构。操作人员戴手套或在湿滑环境下启闭罐盖时，十字筋提供明确的施力方向；堆叠、搬运或轻微踩踏场景中，筋条又能把集中载荷扩散到整个盘面。盖体中心区域相对平整，可用于放置标识、模压品牌位或排气附件安装位；若储罐需要透气功能，可在中心或侧边增设透气阀孔，但开孔会打断连续密封面，需在模型中单独建立 boss 柱、密封槽和加强环，不能直接在薄平面上打孔。

从工程建模角度，完成此类零件时应先建立罐口配合基准，再以旋转特征生成盖体盘形主体，随后绘制十字筋与斜筋的轮廓并做拉伸或加筋处理。所有筋条与盘面相交处需要统一圆角，外缘侧壁与顶面过渡处也应避免尖角，因为旋转成型和注塑成型都对尖角区域敏感：尖角会造成应力集中、热量集中和脱模拉伤。周向小凸齿可采用阵列方式建立，但阵列数量、齿宽和齿间距需结合人手握持手感与模具滑块结构确定。若盖体采用螺纹旋合，螺纹段不宜简单照搬金属管螺纹，应按塑料螺纹的大间隙、大圆角和低旋紧力矩原则设计。

在实际应用中，这类端盖常见于农业喷雾箱、房车清水箱、工程机械补水罐、污水处理加药罐以及户外集水容器。不同场景对材料要求不同：清水箱侧重卫生性和耐冲击，加药罐需耐酸碱，车载罐还要关注低温韧性和抗紫外线。结构模型虽然不直接表达材料牌号，但筋位高度、密封面宽度和边缘壁厚应为材料性能差异留出调整空间。比如低温环境下塑料冲击强度下降，盖沿卡扣就不能设计得过薄；长期户外使用时，顶面筋位虽提高刚度，但也会增加日晒表面积，颜色和材料耐候配方需要同步考虑。

总体而言，该端盖的设计重点不在复杂曲面，而在密封可靠性、成型工艺性和手动力学体验之间取得平衡。圆形轮廓保证与罐口同轴配合，十字主筋提升盘面刚度并传递旋拧扭矩，斜向短筋抑制局部变形，周向侧壁和凸齿负责定位、防滑与装配限位。结构工程师在复用该模型时，应围绕真实罐口尺寸建立配合断面，核对密封件压缩率、盖体壁厚、筋根圆角、脱模斜度和温度膨胀间隙，再根据旋转成型或注塑工艺分别调整细节，才能得到既能稳定封口又适合批量生产的罐体端盖。
