多通路冷却液连接壳体结构设计

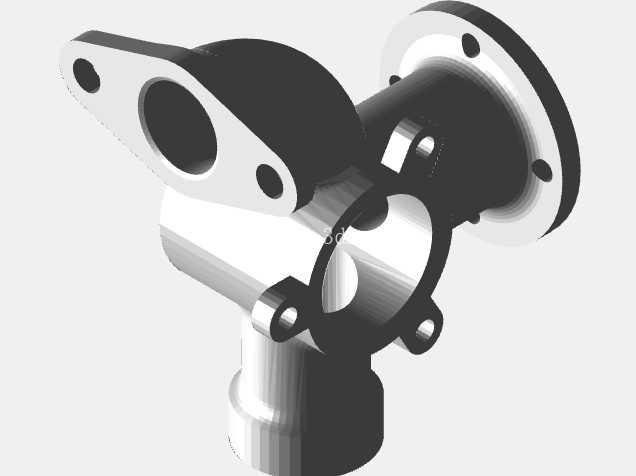

该类多通路冷却液连接壳体，主要应用在内燃机冷却循环系统、工业换热设备流体分配单元、工程机械散热回路中，承担不同方向冷却管路的汇流、转向与分流功能，是冷却系统中衔接主循环管路、外接支路、传感器安装位的核心结构件，直接决定冷却回路的密封可靠性与流体阻力表现。从实际使用场景来看，这类壳体通常安装在发动机缸体出水口、散热器进出水端或者热交换器的集流位置，需要同时对接来自缸盖的上水支路、暖风水管支路、小循环旁通支路以及温度传感器安装接口，因此结构上采用多法兰、多接口的集成化设计，减少管路接头数量，降低系统泄漏风险。

设计过程中首先需要明确各通路的通径匹配要求，主通路通径需要满足额定流量下的流速控制在1.5-2.5m/s区间，避免流速过高造成流阻损失过大，或是流速过低导致冷却液内杂质沉积堵塞通路；各支路通径根据对应支路的流量需求单独匹配，比如小循环旁通通路通径通常为主通路的1/3-1/2，暖风水路通径根据暖风换热功率计算确定。安装边界方面，各个法兰端的安装孔位需要严格匹配对接件的孔距公差，法兰密封面的平面度要求控制在0.1mm以内，密封槽的深度、宽度尺寸需要适配对应规格的O型密封圈或者密封垫片，保证在-40℃到120℃的工作温度区间、0.1-0.2MPa的系统工作压力下无渗漏。

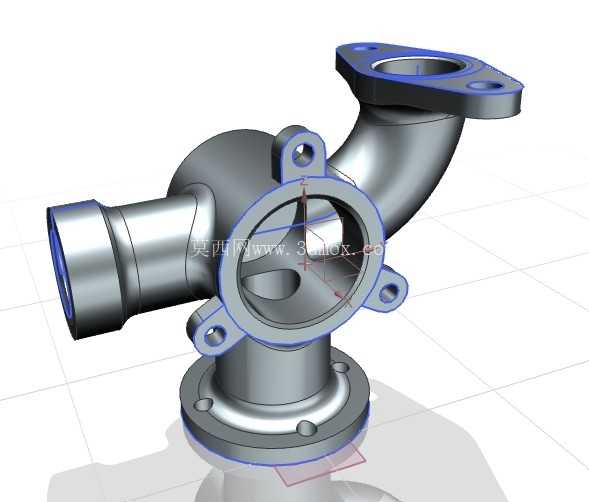

建模阶段首先通过扫描特征构建各弯曲通路的中心轨迹，轨迹线的转弯半径设置为管路通径的1.5倍以上，避免直角转弯造成的流体紊流与局部阻力激增，同时也能减少铸造过程中砂芯成型的难度，避免砂芯转角处应力集中造成断芯缺陷。各法兰端的结构通过拉伸特征生成，法兰厚度根据安装螺栓的预紧力计算确定，保证螺栓锁紧时法兰面无翘曲变形；安装凸耳的位置需要预留足够的扳手操作空间，避免装配时工具与相邻结构发生干涉。布尔运算阶段需要精准处理各通路的交汇区域，将交汇位置的锐角倒钝，做圆滑过渡处理，既可以减少流体流动时的局部阻力，也能避免铸造时尖角位置产生缩松、气孔等缺陷。

孔与阵列特征的处理上，法兰安装孔采用对称阵列布局，保证螺栓锁紧力均匀分布在密封面上，避免局部压力不足造成密封失效；孔位的位置度公差控制在Φ0.2mm以内，保证与对接件的装配互换性。边缘混合特征全部按照铸造工艺要求设置铸造圆角，外露非加工面的圆角半径设置为R2-R3，加工面与非加工面交接位置的圆角根据加工余量调整，避免加工后出现锐边。基准坐标系的设置以主安装法兰的端面为Z向基准，以主通路的轴线为X向基准，方便后续加工时的工装定位，也便于后续装配环节的尺寸链校核。剖视图分析环节重点核查各通路的壁厚均匀性，将整体壁厚控制在3.5-4.5mm区间，局部加厚位置不超过平均壁厚的1.5倍，避免铸造时因壁厚不均产生缩孔缺陷；同时核查通路内部无多余的残留结构，保证流体通路顺畅无阻滞，流体在各支路的分配比例符合设计预期。

实际选型使用时，需要核对各接口的朝向是否符合整车或者设备的整体管路布局，避免安装后出现管路弯折、与周边零部件间隙不足的问题；安装时需要按照对角顺序逐步拧紧法兰螺栓，保证密封面受力均匀，避免因受力不均造成壳体变形或者密封失效。这类集成式的多通路壳体相比传统的多个接头拼接结构，不仅减少了装配工作量，还大幅降低了接头位置的泄漏概率，同时整体结构刚度更好，能够承受车辆运行过程中的振动载荷，避免长期振动下接头松动失效。
