内燃机储油式发动机油底壳结构设计

在往复式内燃机的润滑回路里，油底壳是承担机油储存、杂质初步沉降、散热辅助功能的核心壳体部件，直接决定润滑系统的储油容量稳定性与整机下部密封可靠性，广泛应用于车用动力、工程机械动力、固定式发电机组等各类内燃动力场景。日常运行中，曲轴高速旋转带起的机油回落至油底壳腔体内，经集滤器初步过滤后被机油泵输送至各摩擦副，油底壳的腔体容积、轮廓造型直接影响机油加注量上限、倾斜工况下的机油吸入可靠性，同时下部壳体的结构强度也承担着抵御路面飞石撞击、密封曲轴箱下腔的作用。

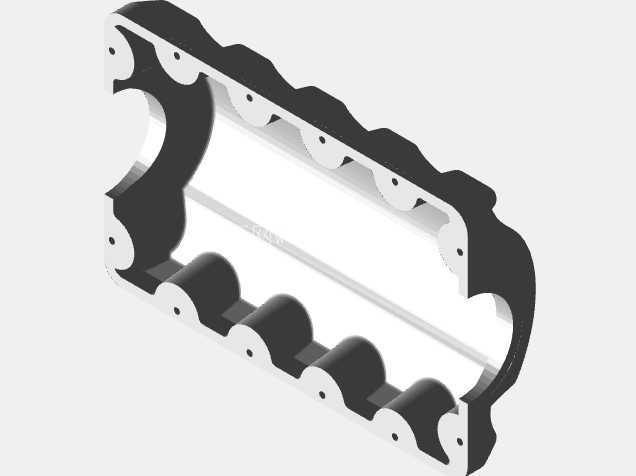

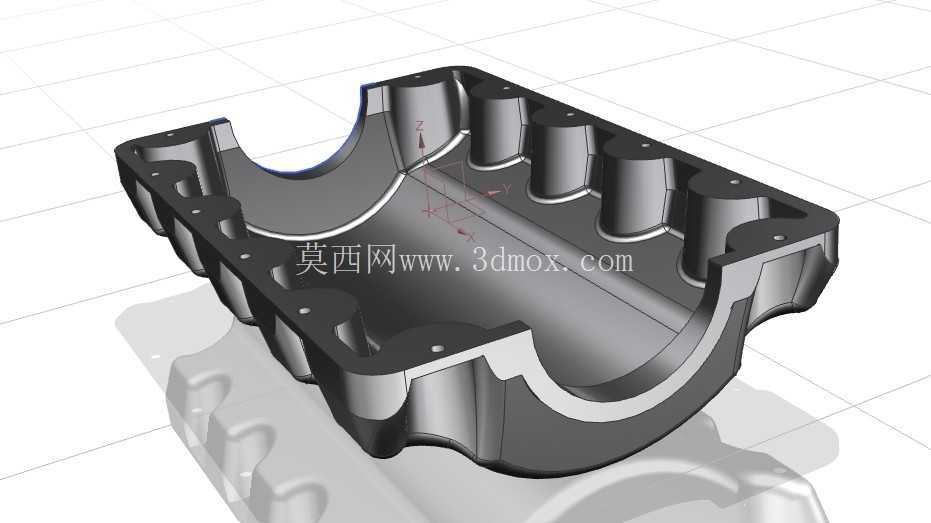

这款油底壳采用分体式壳体的设计思路，整体为半开放的槽型结构，上部法兰边设置一圈均匀分布的螺栓过孔，用于与缸体下平面实现密封连接，安装时需匹配对应厚度的密封衬垫，螺栓孔的位置度公差控制在±0.1mm以内，避免装配时出现密封面压合不均导致的漏油问题。腔体内部沿侧壁设置多道纵向肋状加强结构，这类加强筋并非单纯为提升刚性而设置，同时兼顾压铸过程中的铝液流动导向作用，减少厚大部位的缩孔缺陷，肋条的厚度与主体壁厚保持1:0.8的比例，避免壁厚突变产生的应力集中。

腔体一侧设置内凹的避让曲面，用于避让曲轴连杆机构的运动轨迹，避免曲轴运转过程中与油底壳壳体发生运动干涉，该曲面的轮廓完全匹配曲轴回转的包络线，预留3mm以上的安全间隙，同时曲面与侧壁的衔接处采用大圆角过渡，既降低压铸时的应力集中，也减少机油回流时的流动阻力。壳体侧壁的多组柱状凸台为机油液位传感器、机油温度传感器、放油螺塞的安装位，每个凸台的端面都设置精加工的密封平面，螺纹孔深度满足对应标准件的旋合长度要求，避免安装后出现渗油问题。

设计过程中优先考虑压铸工艺的成型可行性，主体壁厚保持均匀的3mm厚度，所有边角位置都采用圆角过渡，避免尖锐棱角导致的铝液充型不畅、脱模时零件拉伤问题。螺栓孔的排布采用草图标注的阵列规律，相邻孔位间距控制在80-120mm区间，保证法兰边的密封压力均匀分布，不会出现局部压力不足导致的密封失效。腔体内部的轮廓经过反复调整，在保证足够储油容积的前提下，尽可能压缩壳体的整体高度，降低整机的重心高度，提升动力总成安装后的整车稳定性。

从安装边界来看，上部法兰的轮廓完全匹配对应缸体的下平面尺寸，法兰边宽度设置为15mm，足够放置密封衬垫并预留螺栓拧紧的操作空间，放油螺塞的位置设置在腔体最低点，保证保养时机油能够完全排空，不会在腔体内残留旧机油形成油泥沉积。加强筋的排布方向同时考虑了整车行驶时的机油晃动抑制作用，纵向肋条能够减缓车辆加减速、倾斜工况下的机油大幅涌动，避免机油泵出现短时吸空导致的润滑压力不足问题。整个壳体的外表面没有多余的装饰性结构，所有造型都服务于功能实现与工艺可行性，完全满足量产压铸的生产要求，可直接用于工艺开模与后续的性能验证。
