管道系统多材质自由转向连接肘部构件

　　在民用给排水、工业流体输送、暖通空调管路、化工介质传输等诸多涉及管路布设的场景里，管路走向不可能全程保持直线排布，受安装空间限制、设备接口方位错位、管路避让需求等因素影响，转向连接构件是管路系统里不可或缺的组成部分，本次设计的肘部连接构件，就是针对非固定角度转向需求开发的自由弯头结构。不同于常规固定角度的标准弯头，这款构件的核心设计思路是解决现场布设时遇到的非标准转角连接问题，很多现场施工场景里，设备预留的接口角度和管路走向无法完全匹配90度、45度这类标准转角，强行使用标准弯头会带来管路应力集中、接口密封面错位、额外增加转接段提升泄漏风险的问题，这款自由弯头通过接口段的角度适配结构，允许在一定范围内调整转向角度，不需要额外加工定制转接段，就能完成不同方位管路的对接。

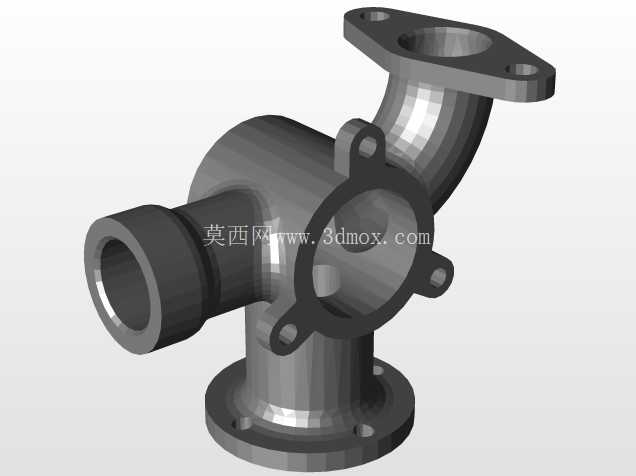

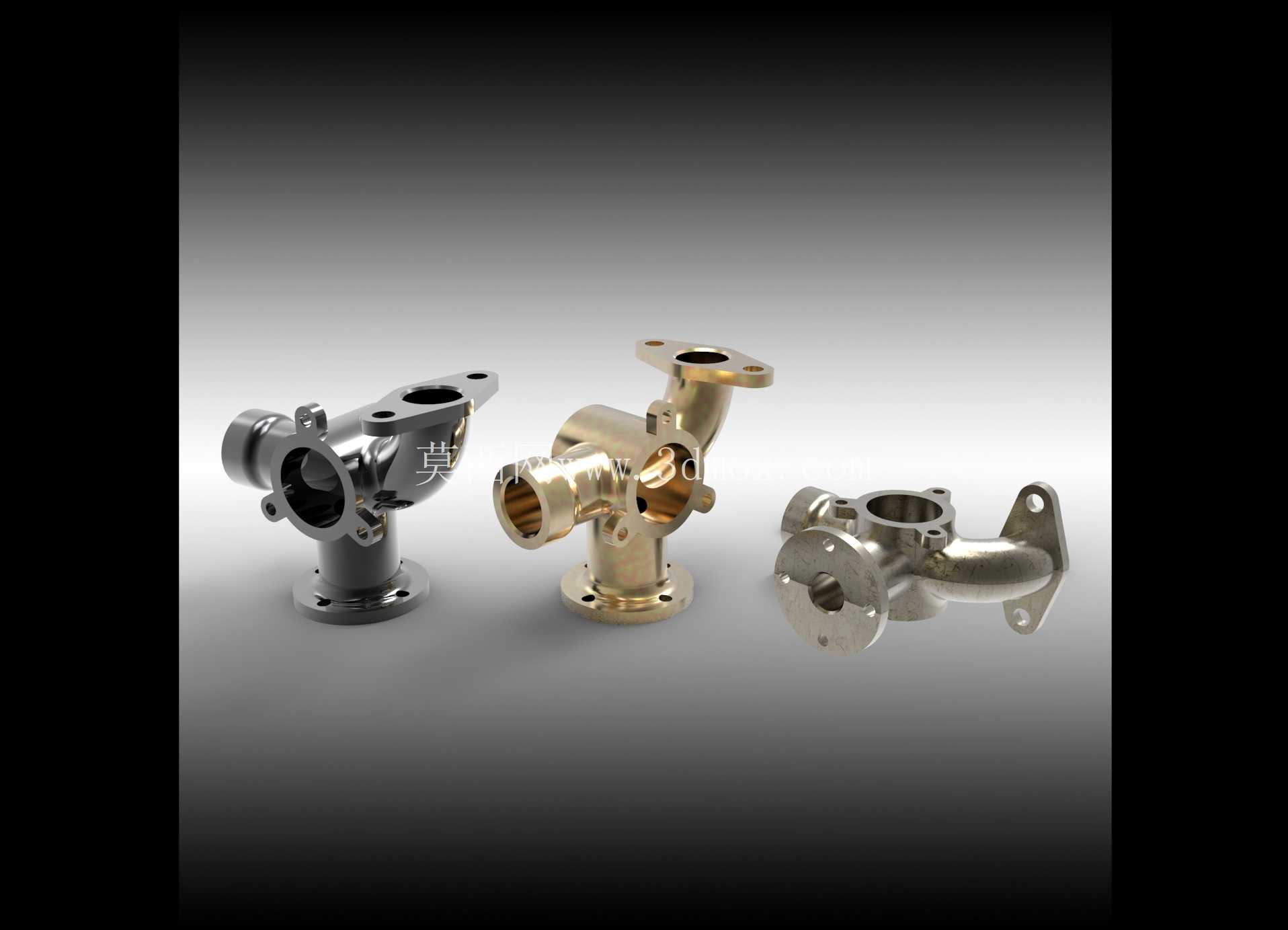

　　从结构特性来看，这款肘部构件采用两端带法兰安装位的主体结构，主体流道做了平滑圆弧过渡，没有直角转折带来的流阻突变，流体经过转向段时不会产生明显的涡流区，能有效降低管路输送过程中的压力损失，对于输送含微小固体颗粒的流体工况，平滑流道也能减少颗粒在转角处的沉积，避免长期使用后出现流道堵塞的问题。安装边界上，两端法兰的螺栓孔位采用通用的管路法兰标准孔距设计，不需要对现有管路的法兰接口做二次加工，就能直接完成对接，构件整体的轴向长度控制在常规标准弯头的1.2倍范围内，不会因为增加角度调节功能就占用过多的安装空间，在空间局促的设备内部管路布设场景里，这个尺寸优势尤为明显，不需要为了安装转向构件额外拓宽管路布设空间。不同材质的构件选型对应不同的使用场景，表面做发黑处理的钢制构件适用于普通工业水、压缩空气等常规无强腐蚀介质的管路系统，承压能力强，能满足中高压管路的连接需求；黄铜材质的构件抗锈蚀能力更好，适用于民用给排水、暖通管路以及部分弱腐蚀介质的输送场景，加工精度高，密封面的平整度更容易保证；不锈钢抛光材质的构件则适用于食品级流体输送、化工腐蚀介质传输、洁净管路系统等对材质耐腐蚀性、卫生等级有要求的场景，表面抛光处理后不容易残留介质，清洁维护更方便。

　　在设计过程中，重点校核了转角调整状态下的结构强度，当调整到最大偏转角度时，流道壁的最薄处依然能满足额定压力下的强度要求，不会因为角度偏转出现结构强度不足的问题，同时密封配合面在角度调整全程都能保持足够的压紧量，避免出现转角调整后密封失效泄漏的问题。安装法兰上的定位耳结构，除了常规的螺栓固定之外，还可以搭配管卡做辅助固定，在有振动的管路场景里，比如设备外接的管路、泵体出口的连接段，辅助固定结构能减少管路振动对接口密封面的冲击，延长密封件的使用寿命，降低长期运行过程中的泄漏概率。

　　流道的内径设计和同规格的标准管路保持一致，不会因为转向连接出现通径缩小的问题，保证整个管路系统的输送流量不受转向构件的影响，避免因为局部通径变化带来的流速突变、管路振动、噪音增大等问题。实际选型使用时，可以根据管路的输送介质、工作压力、安装环境的腐蚀程度选择对应材质的构件，不需要针对特殊转角单独测绘加工非标弯头，能有效缩短管路安装的施工周期，降低非标加工带来的成本投入，同时统一的结构规格也方便后期的维护更换，不需要储备大量不同角度的非标弯头备件，减少备件库存的占用。
