挖掘机工作臂执行机构总成设计

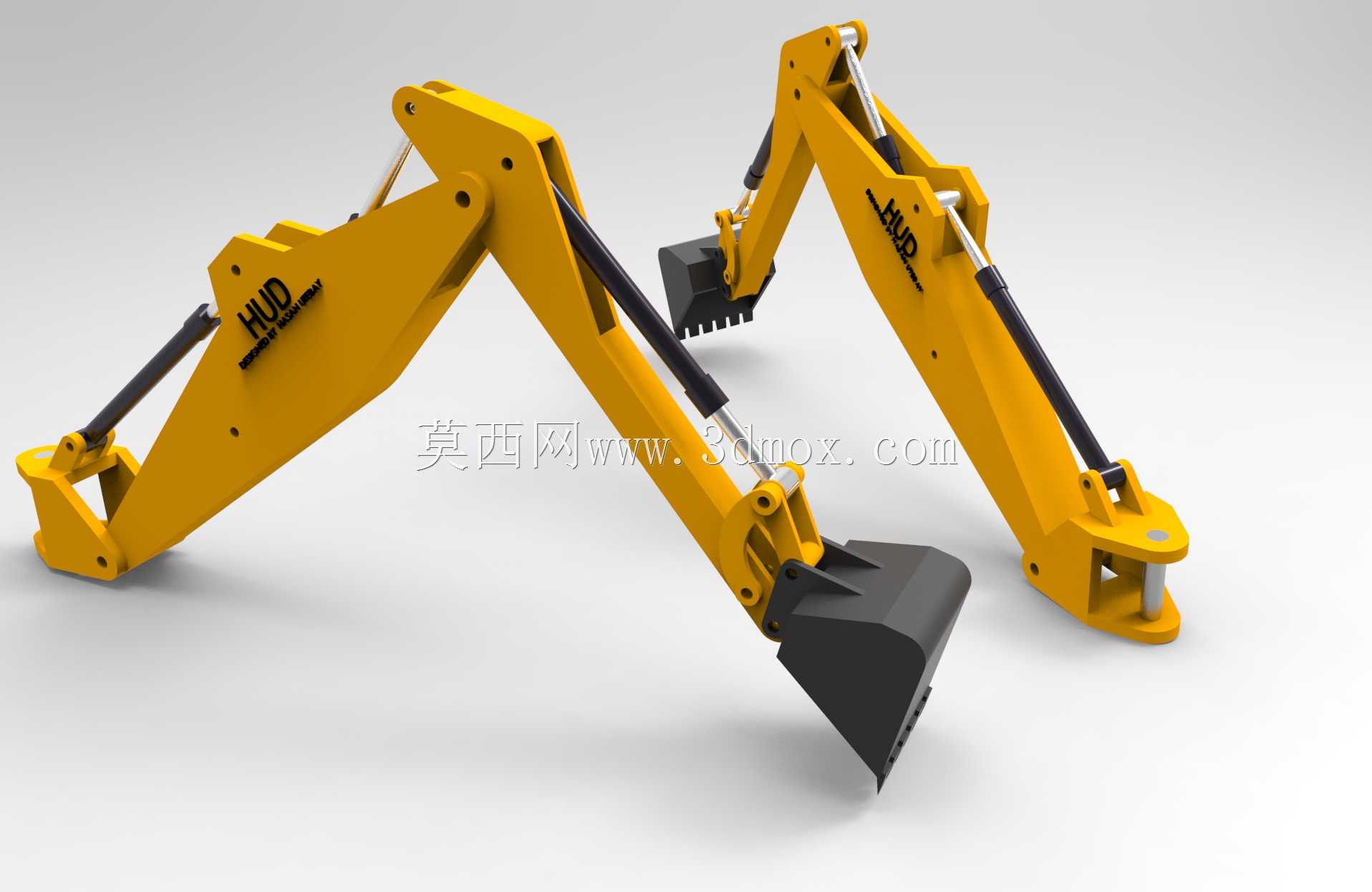

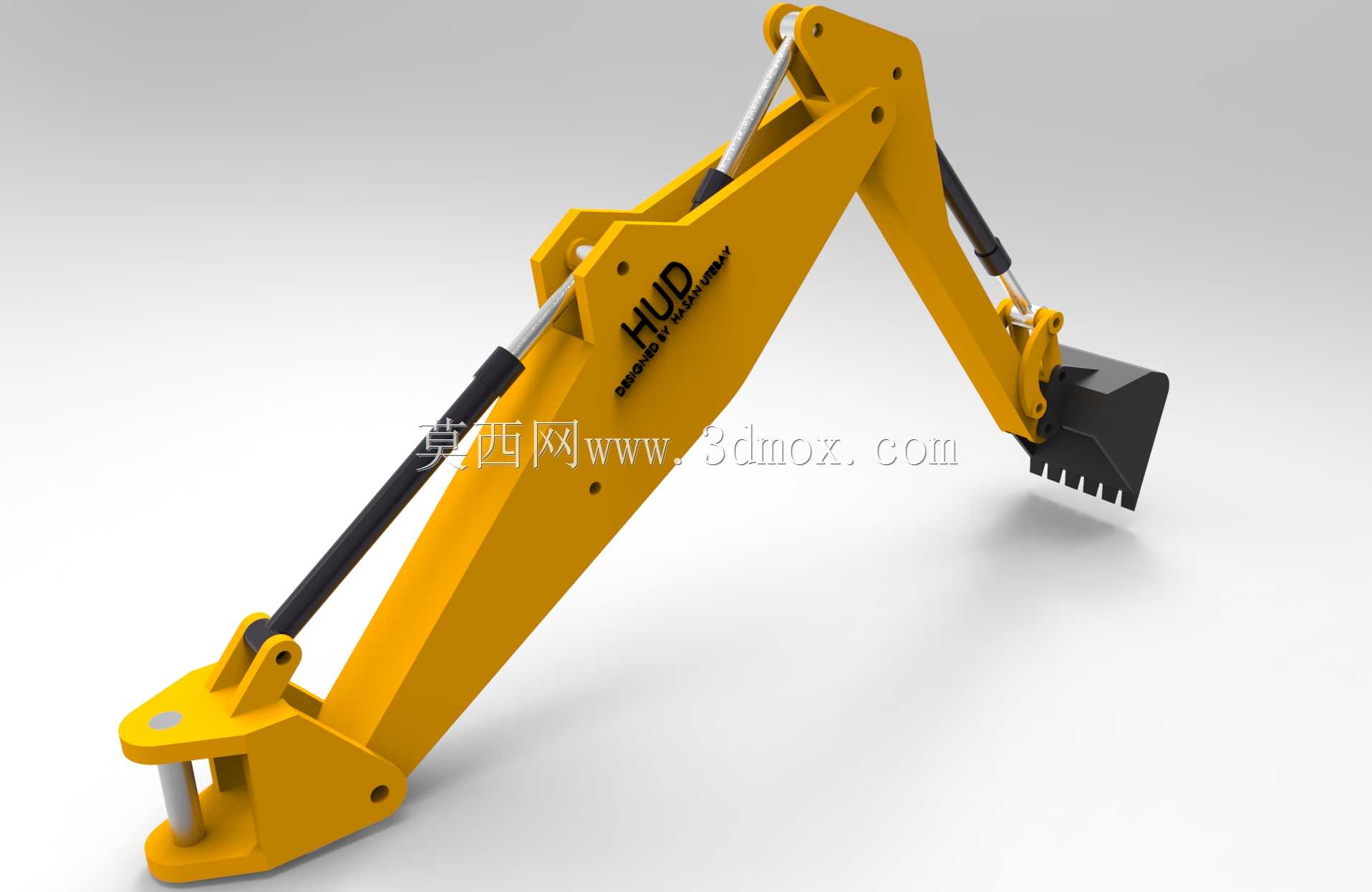

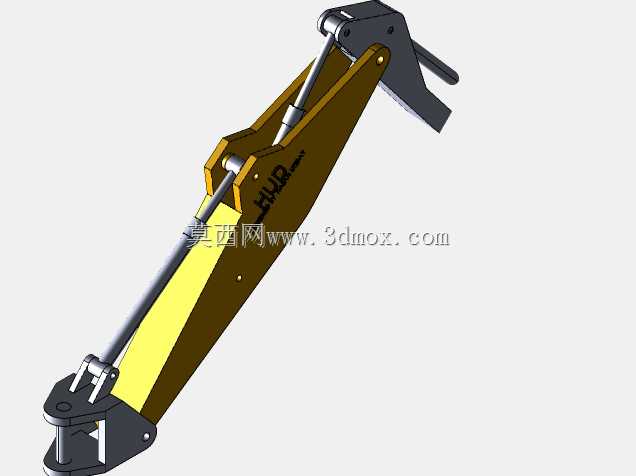

这套挖掘机工作臂执行机构，是土方作业类工程机械的核心作业执行单元，广泛适配于中小型履带式、轮式挖掘机平台，可覆盖城市基建施工、矿山表层剥离、农田水利开挖、市政管线铺设、老旧建筑拆除、物料装卸转运等多类作业场景，是直接决定挖掘机作业覆盖范围、负载能力与动作精度的核心结构组件。整套机构采用经典的三节式铰接布局，从机身连接端到作业端依次为动臂、斗杆、铲斗三个核心结构件，搭配三组独立控制的液压油缸完成全维度动作输出：靠近机身的动臂油缸负责驱动整个臂架的抬升与下落，决定作业的最大垂直挖掘深度与最高卸料高度；中部的斗杆油缸负责控制斗杆的收放动作，调整作业端与机身的水平距离，适配不同开挖半径的作业需求；前端的铲斗油缸通过摇臂连杆机构驱动铲斗完成翻转卸料、切削挖掘的动作，配合液压系统的流量控制可实现铲斗切削角度的精准调节，应对不同硬度土层、松散物料的作业需求。设计过程中优先考量了结构受力的合理性，所有铰接点位均经过载荷工况校核，动臂采用变截面箱型焊接结构，在保证整体结构刚度、承受大负载挖掘反力的前提下，尽可能削减非受力区域的材料冗余，降低臂架整体自重，减少设备前端的偏载力矩，提升整机作业的稳定性。斗杆与铲斗的连接部位做了局部加厚处理，预留了耐磨衬套的安装位，可在长期铰接磨损后快速更换衬套，降低后期维护成本。整套机构的安装边界与通用型挖掘机转台前端的连接支座完全匹配，铰接销轴的孔径、安装中心距符合行业通用配套尺寸，无需对机身连接结构做额外改造即可完成换装，臂架全伸展状态下的最大作业半径、最大挖掘深度参数适配15吨级挖掘机的常规作业需求，各液压油缸的铰接点位预留了标准液压管路的走线空间，可避免臂架动作过程中管路与结构件发生剐蹭磨损。前端铲斗的斗齿采用通用型快换接口，可根据作业需求更换破碎锤、抓木器、液压剪等属具，拓展设备的多场景作业能力，臂架表面的结构加强筋均沿受力方向布置，在重载挖掘工况下可有效分散应力集中点，避免结构件出现疲劳开裂问题，整套机构的动作逻辑符合一线操作人员的操作习惯，各动作的行程范围经过反复优化，不存在动作干涉死角，可流畅完成复合挖掘、平整场地、提升卸料等连贯作业动作。
