快装式对夹锁紧管接头结构设计

在低压流体输送管路的现场布设场景中，传统螺纹接头、焊接接头往往需要专用工具配合安装，在狭小作业空间、临时管路搭建、小口径气动或冷却回路改造场景下，拆装效率低、对操作空间要求高的痛点十分突出。这款对夹式管接头的设计，正是瞄准小口径非金属或薄壁金属管路的快速对接需求，无需在管端加工螺纹、也无需粘接或焊接工序，仅通过对称分布的锁紧螺栓即可完成两段同径管路的密封对接，适配现场快速改管、临时测试回路搭建、3D打印定制管路的快速装配场景。

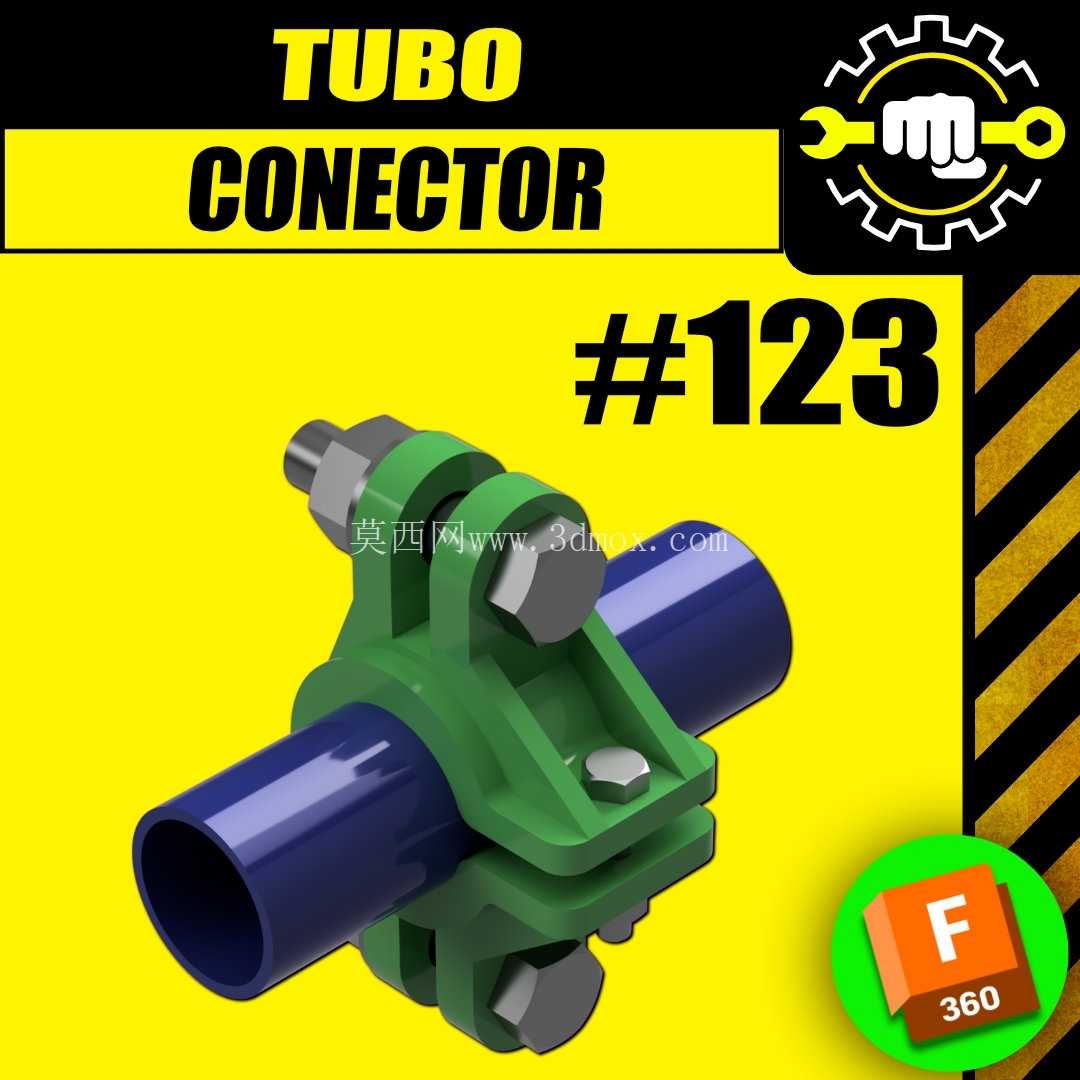

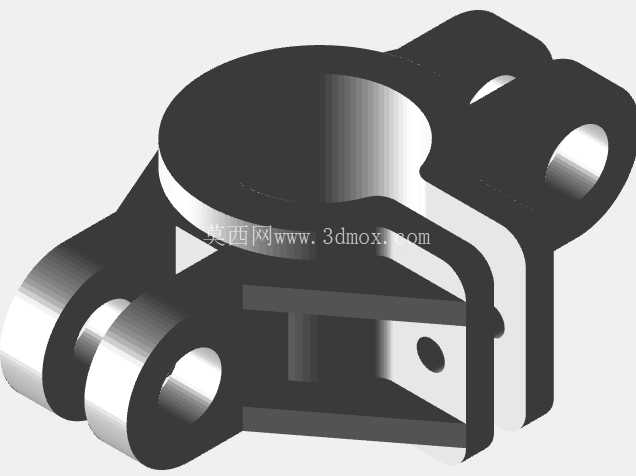

从结构功能来看，该接头采用上下对开的夹座结构，夹座内侧预留与管路外径匹配的圆弧容腔，对接位置设置定位止口，保证两段管路对接时的同轴度，避免管路错位造成的通径缩颈、流体阻力增大问题。夹座两侧对称布置锁紧螺栓位，螺栓拧紧过程中上下夹座均匀收拢，对包裹在夹座内部的管路外壁形成均匀的径向抱紧力，相比单侧锁紧的管卡结构，这种对称抱紧的受力形式不会造成管路单侧受压变形，能在保证连接强度的同时，避免薄壁管被夹扁造成通径损失。夹座对接面的密封槽可适配O型密封圈，当夹座锁紧时密封圈被压缩填充在夹座与管路外壁、上下夹座结合面的间隙中，实现低压工况下的流体密封，可满足0.6MPa以下的气动回路、冷却水回路、低压给排水管路的密封要求。

设计思路上，这款接头充分考虑了小批量定制加工的适配性，整体结构无复杂曲面、无倒扣特征，除标准锁紧螺栓、螺母、密封圈外，主体夹座结构可直接通过FDM3D打印制作，也可采用注塑、铝件铣削加工实现批量生产，不同加工工艺下无需对结构做大幅修改。结构设计时特意将螺栓安装位做了下沉处理，螺栓头与螺母完全嵌入夹座的沉台内，避免安装后螺栓突出夹座外壁，在管路密集排布的场景下不会与相邻管路、设备部件发生干涉，也能减少外部磕碰造成螺栓松动的风险。夹座外侧做了均匀的加强筋布局，在不增加整体壁厚的前提下提升夹座的结构刚性，避免螺栓锁紧时夹座发生翘曲变形，保证抱紧力均匀分布在整个管路接触面上。

从安装边界与尺寸适配来看，该接头针对常用小口径管路设计，夹座的圆弧容腔尺寸与目标管路外径做公差匹配，安装时仅需将两段管路端面切平，插入夹座容腔直到顶住内部定位止口，保证两段管路端面紧密贴合，再按对角顺序逐步拧紧两侧的锁紧螺栓，即可完成安装，整个安装过程无需管螺纹铰板、焊机等大型工具，仅需一把内六角扳手或开口扳手即可操作，单人即可完成管路对接作业。接头整体径向尺寸相比同通径的法兰接头缩小60%以上，轴向安装长度仅为传统卡套接头的三分之一，在设备内部狭小的管路布设空间中，能大幅节省安装空间，降低管路排布的避让难度。需要注意的是，该接头的抱紧力与夹座材质、螺栓锁紧扭矩直接相关，采用3D打印PLA材质制作时，建议适配0.3MPa以下的常温低压回路，若采用尼龙、金属材质加工，可适当提升工作压力上限，安装时需控制螺栓锁紧扭矩，避免扭矩过大造成夹座开裂或管路变形。

实际应用中，这类快装管接头可广泛用于小型自动化设备的冷却回路搭建、实验室临时气路连接、3D打印设备的定制管路改造、农用小型灌溉管路的快速对接等场景，相比传统接头形式，其拆装效率可提升80%以上，且可反复拆装使用，无需在管端做预处理，对于需要频繁调整管路布局的测试场景尤为适用。结构设计时还预留了拓展空间，可根据实际使用需求在夹座外侧增加安装固定座，直接将接头固定在设备机架上，避免管路自重造成接头部位受力变形，也可在夹座内部增加不同厚度的密封衬套，适配一定范围内不同外径的管路，提升接头的通用适配性。
