民用管道计量用封闭式水表壳体结构

日常民用供水、中小口径工业输水支路的流量计量场景中，水表作为贸易结算的核心计量部件，其外部壳体的结构合理性直接决定整表的安装适配性、长期运行密封性与现场抗损能力。本次呈现的水表壳体结构，针对户外立管、户内支管等常见安装场景的痛点做了针对性结构优化，区别于传统多棱角铸铝壳体易积尘、边角磕碰易开裂的问题，整体采用类圆柱回转体作为主体轮廓，能有效降低安装空间内的异物挂碰概率，同时减少流体温度变化带来的应力集中点。

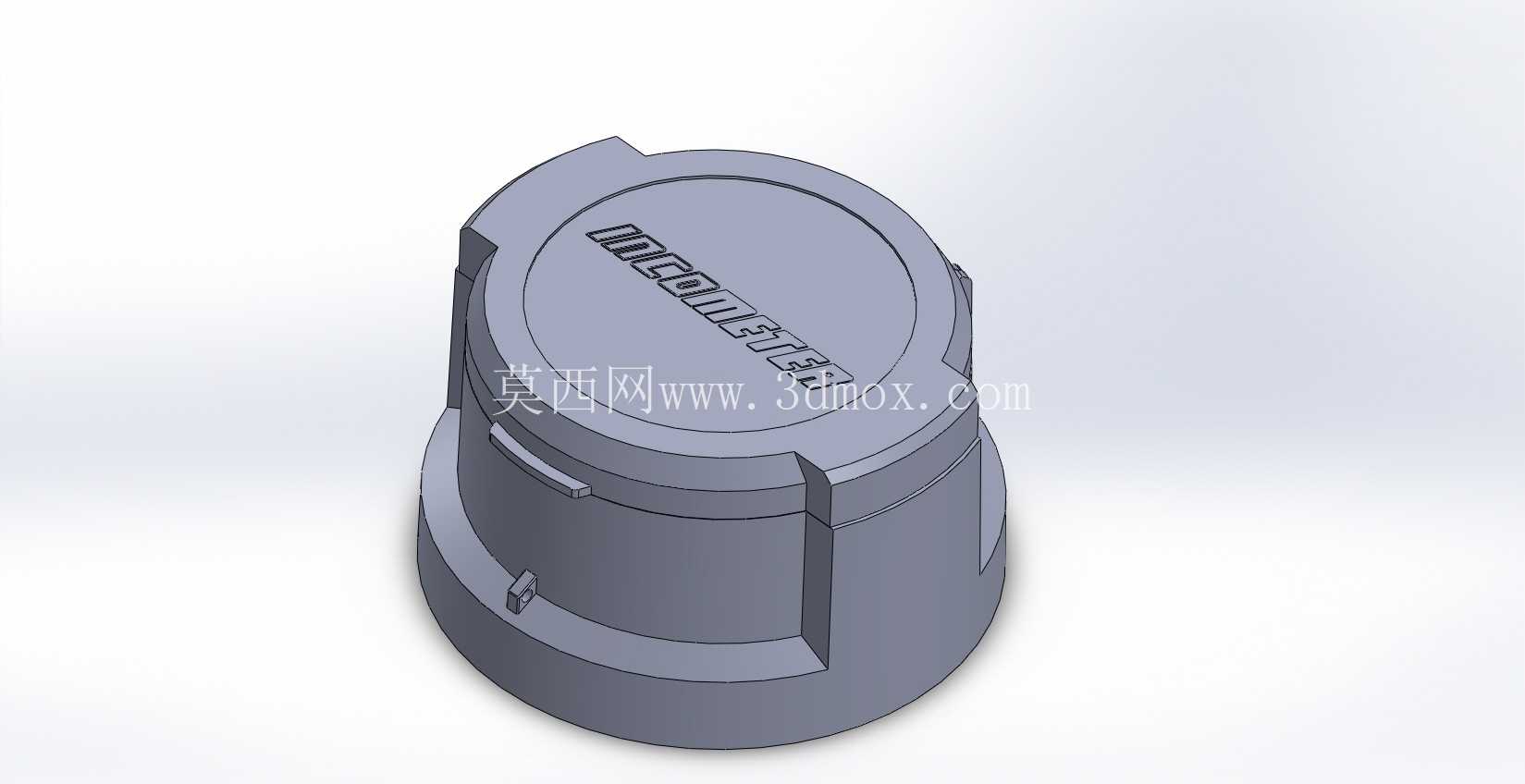

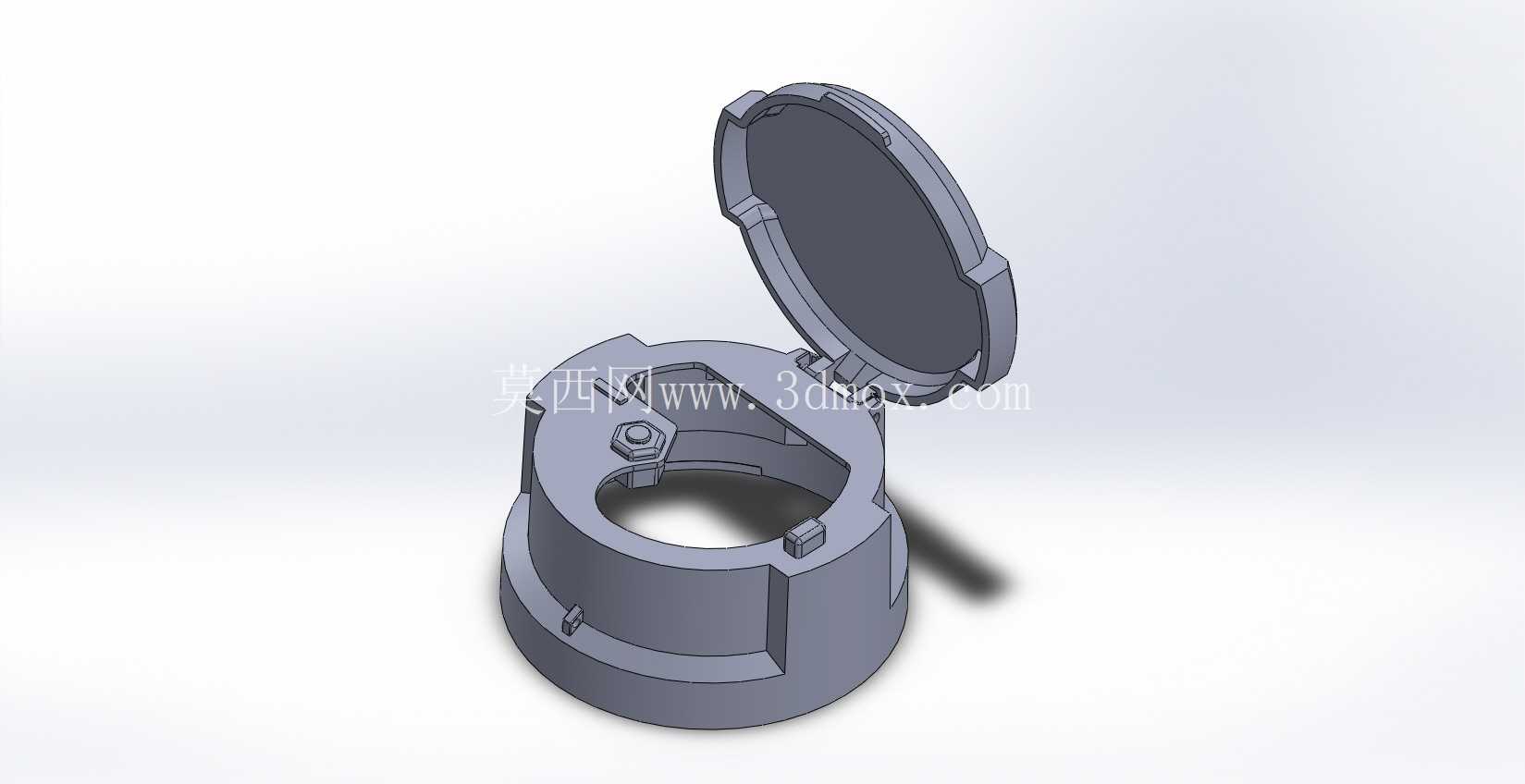

从实际安装边界来看，该壳体主体外径适配常规4分水表的安装间距，底部预留的外螺纹接口可直接匹配现有家装PPR管、镀锌管的标准内丝接头，无需额外定制转接头，顶部端盖与主体采用卡扣加径向定位筋的组合连接方式，替代传统的多螺丝紧固结构，现场拆检计量机芯时无需逐颗拆卸螺丝，仅需对准定位槽旋转即可完成端盖拆装，大幅降低供水运维人员的现场作业时长。壳体侧壁均匀分布的四道轴向凸筋，一方面作为拧装时的受力卡位，替代传统六角结构需要配套固定扳手的要求，普通管钳甚至手工夹持即可完成拧紧操作，另一方面凸筋内部做了加厚处理，作为壳体的加强筋结构，可承受1.6MPa的常规供水静压，不会出现侧壁鼓胀变形的问题。

设计过程中优先考虑了注塑成型的工艺可行性，主体所有拔模角度控制在1.5度，内外壁无倒扣结构，侧壁的卡扣位采用侧向抽芯即可完成成型，无需复杂的行位结构，能有效降低模具加工成本与量产时的不良率。端盖表面预留的标识区域采用下沉式平面设计，后续丝印计量精度等级、流向标识、出厂编号时不会因长期摩擦导致标识脱落，区别于传统凸字标识易被磨损的问题。壳体内部的机芯安装位做了同轴度公差约束，可保证叶轮组件的转动轴线与壳体轴线重合，避免因安装偏心导致的计量误差偏大问题，底部进水口处做了导流斜面设计，可减少进水紊流对叶轮的冲击，提升小流量区间的计量准确性。

从现场使用的适配性来看，该壳体整体高度控制在常规水表保温套的适配尺寸范围内，北方冬季户外安装时可直接套用现有通用保温套，无需定制保温配件；壳体外表面无突出的尖锐结构，在狭窄的管道井内安装时不会划伤作业人员，也不会勾挂管道井内的其他线缆。端盖与主体的配合面预留了密封圈安装槽，采用常规O型圈即可实现IP68级的密封要求，可适应井下潮湿、地面积水的安装环境，不会出现外部水渗入表内污染机芯的问题。不同于传统焊接式水表壳体，该整体式注塑结构不存在焊缝腐蚀漏水的隐患，适配国内大部分地区的自来水水质，长期使用不会出现壳体锈蚀污染水质的问题，整体使用寿命可满足民用供水6年以上的强制检定周期要求。
