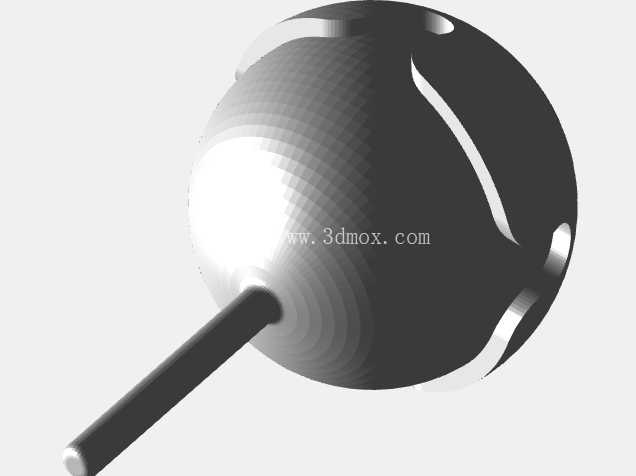

多场景适配球铰连接球形关节结构

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1121160
  • 多场景适配球铰连接球形关节结构

在做机械结构方案选型时,球形关节是绕不开的基础铰接部件,很多需要多自由度补偿的工况都离不开这类结构。先从实际应用场景说起,汽车悬架系统里的控制臂端连接、转向拉杆球头,本质都是球形关节的衍生结构,作用是在车轮随路面跳动产生上下位移、转向时带来横向摆动的过程中,始终保持连接点的力传递顺畅,不会因为角度偏移出现卡滞、应力集中的问题;工业机械臂的末端执行器连接位、自动化产线上的可调工装夹具支架,也会用到这类球形铰接结构,用来补偿安装对位误差,或是实现小范围的角度微调,避免刚性连接因为装配公差产生额外内应力;甚至摄影用的相机云台、可调角度的机床操作支架,核心铰接部件也是同原理的球形关节结构。

从功能特性来看,这类球形关节的核心是实现空间内三个旋转自由度的受控运动,和只能单平面转动的销轴铰接不同,它可以在球头的包角范围内实现任意角度的偏转,同时保持连接端的刚性传力,不会出现传动间隙过大的问题。设计这类结构的时候,首先要确定的是球头的直径参数,这个尺寸直接决定了关节的额定承载能力——球头直径越大,接触应力分布面积越广,能承受的径向、轴向载荷就越高,对应的安装边界也要同步放大:球窝的包覆深度一般要做到球头直径的1/2到2/3,既要保证球头不会从球窝中脱出,也要预留足够的偏转角度空间,避免球头连接的杆部在最大摆角时和球窝边缘发生干涉。

建模过程中,球头和球窝的配合面是核心设计点,两者的球面轮廓度公差需要控制在合理范围,间隙过小会导致转动阻尼过大,甚至在温度变化出现热胀冷缩时发生卡滞;间隙过大则会出现传动空程,在需要精准定位的工况下会直接影响设备的运动精度。球头根部和连接杆的过渡位置必须做圆角处理,不能出现直角台阶,这个位置是应力集中高发区,在承受交变载荷的工况下,直角过渡很容易萌生疲劳裂纹,最终导致杆部断裂。球窝的外侧一般会设计锁紧结构,部分需要固定角度的使用场景,可以通过锁紧套挤压球窝开口,抱紧球头实现角度锁定,这部分的结构尺寸要和球头直径匹配,锁紧行程不需要过大,一般预留0.2-0.5mm的挤压变形量就足够提供可靠的锁紧力。

实际选型应用的时候,还要考虑关节的使用环境,如果是用在户外、多粉尘的工况,球窝边缘需要增加防尘密封圈,避免泥沙、粉尘进入球面配合面,造成配合面磨损,导致关节间隙变大、转动卡滞;如果是用在高速运动的设备上,还要在球窝位置设计润滑脂注油通道,定期补充润滑脂降低球面的摩擦系数,延长部件的使用寿命。安装边界方面,球形关节的固定端一般会设计外螺纹或是法兰连接结构,活动端的杆部直径要和球头直径保持合理的比例,一般杆部直径不超过球头直径的1/3,避免杆部直径过大挤占球头的偏转空间,导致实际可用摆角达不到设计要求。

很多刚入行的结构设计师在做这类结构的时候,容易只关注球面的配合尺寸,忽略最大摆角下的干涉检查,往往等到零件加工完成装配时才发现,杆部转到设计需要的角度时就会顶到球窝边缘,实际可用摆角远小于设计值,只能返工修改球窝的开口尺寸,既耽误项目进度也增加了加工成本。还有部分设计会过度追求大摆角,把球窝的包覆深度做的过浅,导致球头的接触面积不足,承受大载荷时容易出现球头从球窝中脱出的失效风险,这都是实际设计过程中需要反复权衡的要点。
