500升双层夹套奶油搅拌混合设备

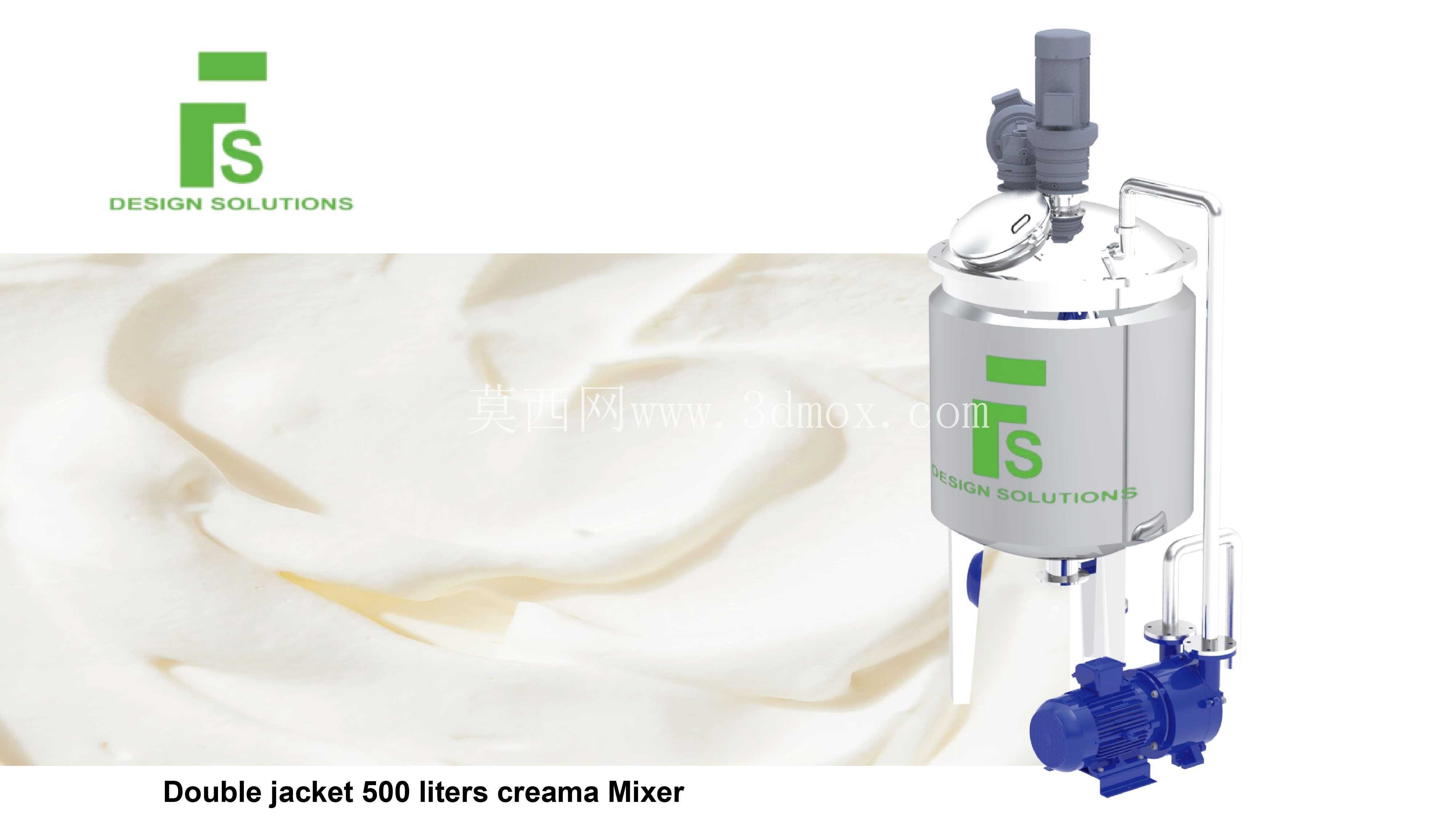

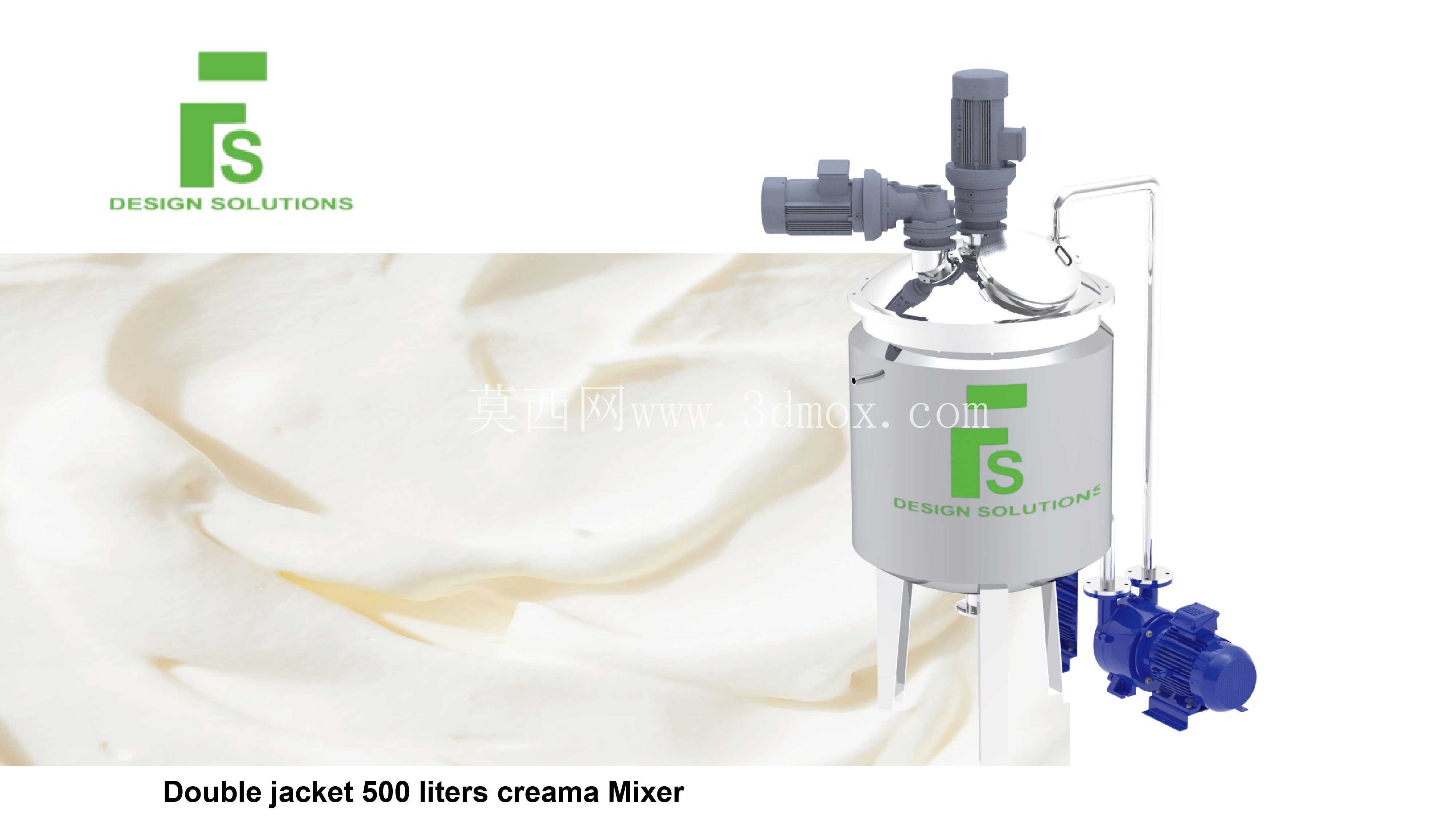

在烘焙原料、乳制品加工的生产环节中，物料的恒温搅拌混合是决定成品品质的核心工序之一，这款500升容积的双层夹套搅拌设备，正是针对高粘度奶油类物料的混合工艺需求开发的专用罐体设备。从现场安装的适配性来看，设备采用支腿式落地安装结构，三支支腿沿罐体底部圆周均匀分布，支腿底部预留了地脚螺栓安装孔位，安装时需要根据车间地面的承重情况做预埋处理，单支腿的静载荷承载需要匹配满罐状态下的物料、罐体、附件总重量，避免运行过程中出现罐体晃动偏移的问题。罐体主体采用立式圆柱结构，上下封头为标准椭圆封头，上封头设置了快开式人孔、进料口、呼吸阀接口以及搅拌机构安装基座，下封头中心位置设置出料口，侧面预留了温度检测、液位检测的接口位置，方便生产过程中接入传感器实时监控物料状态。

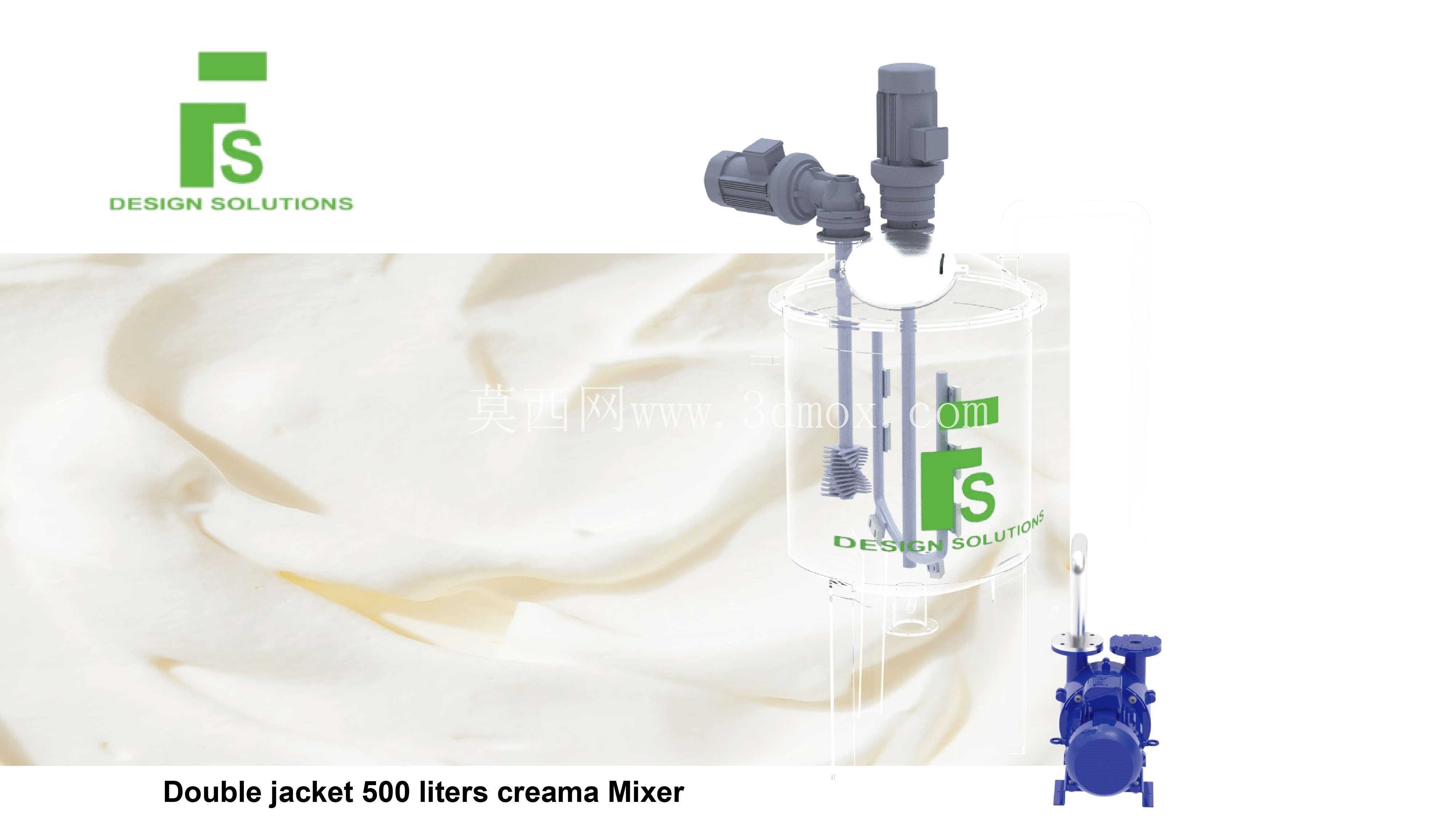

双层夹套的结构设计是这款设备的核心特点，夹套层与内罐体之间形成封闭的流道，可以根据工艺需求通入热水、冷水或者导热油，实现对罐内物料的精准控温，在奶油搅拌过程中，能够避免物料因为温度变化出现油脂析出、凝固或者融化过度的问题，保证混合过程中物料状态稳定。夹套层的进出口设置在罐体侧下方，采用侧进上出的流道设计，能够保证换热介质充满整个夹套腔，不存在换热死角，提升温度控制的均匀性。搅拌机构采用顶入式安装结构，驱动电机通过减速机连接搅拌轴，搅拌轴延伸至罐体内部，轴端配置适配高粘度物料的搅拌桨结构，运行时能够带动罐内物料形成上下循环的流场，避免靠近罐壁位置的物料滞留，保证整罐物料混合均匀度一致。搅拌轴与罐体上封头的连接位置配置了机械密封结构，能够满足食品生产环节的卫生要求，避免润滑脂泄漏污染物料，同时也防止罐内物料向外渗漏。

设备侧面配置了独立的真空抽气机组，通过硬管连接到罐体上封头的抽气接口，在搅拌过程中可以对罐内进行抽真空处理，脱除奶油物料搅拌过程中混入的气泡，提升成品的细腻度与质感，避免成品内部出现气孔影响外观与口感。真空机组与罐体之间的连接管路设置了止回阀与过滤器，防止物料倒吸进入真空泵造成设备损坏，同时过滤抽气过程中携带的物料颗粒，保护真空泵的运行寿命。从设计思路来看，这款设备在建模阶段就充分考虑了食品加工行业的卫生要求，所有与物料接触的内表面都做了圆弧过渡处理，不存在卫生死角，方便生产结束后的CIP清洗，罐体外部做了镜面抛光处理，既符合食品车间的卫生管理要求，也方便日常清洁维护。

设备的整体外形尺寸充分考虑了标准车间的层高与通道宽度，罐体总高度控制在常规生产车间的设备安装允许范围内，支腿的高度设置预留了出料口接料的操作空间，操作人员可以直接在出料口位置放置接料容器，不需要额外搭建操作平台。侧面的电机、真空泵等附件的安装位置都做了重心校核，保证设备满罐运行时整体重心稳定，不会出现偏载倾覆的问题。管路的排布沿罐体侧面走管，通过管卡固定在罐体外壁上，避免管路晃动，同时也让设备整体外观整洁，没有杂乱的管线外露。在实际选型应用中，这款设备除了用于奶油的搅拌混合，还可以适配酱料、膏状食品原料的混合工艺，只需要根据物料的粘度参数调整搅拌桨的形式与搅拌转速，就可以满足不同物料的混合需求，夹套的换热结构也能够适配需要升温、降温或者恒温控制的各类混合工艺，在中小型食品加工生产线中具备较强的通用性。建模过程中对各个部件的装配关系做了完整的干涉检查，搅拌轴与罐体、夹套、密封件之间都预留了合理的装配间隙，各个连接法兰的尺寸、螺栓孔位都符合相关行业标准，生产制造时可以直接根据三维模型导出工程图进行加工，不需要额外做尺寸校核。
