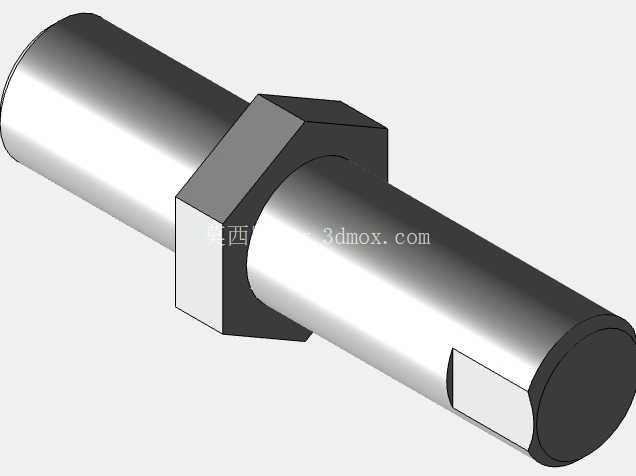

长行程气动物料取放搬运执行机构

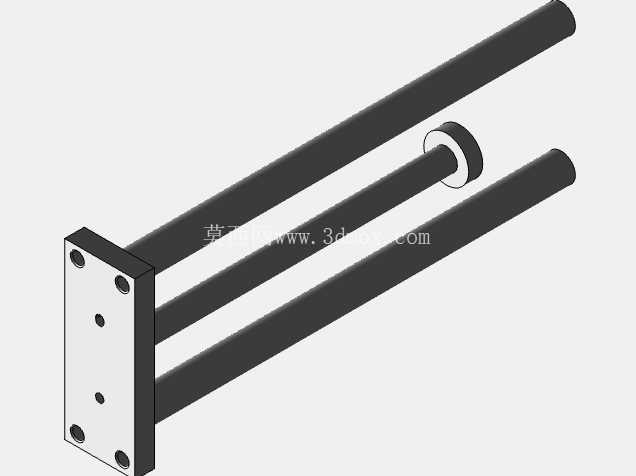

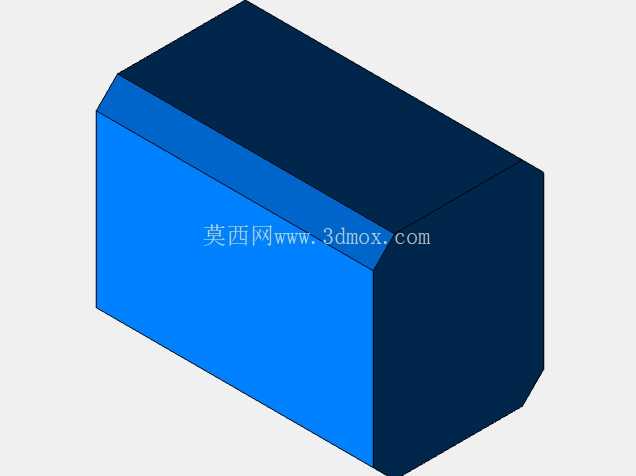

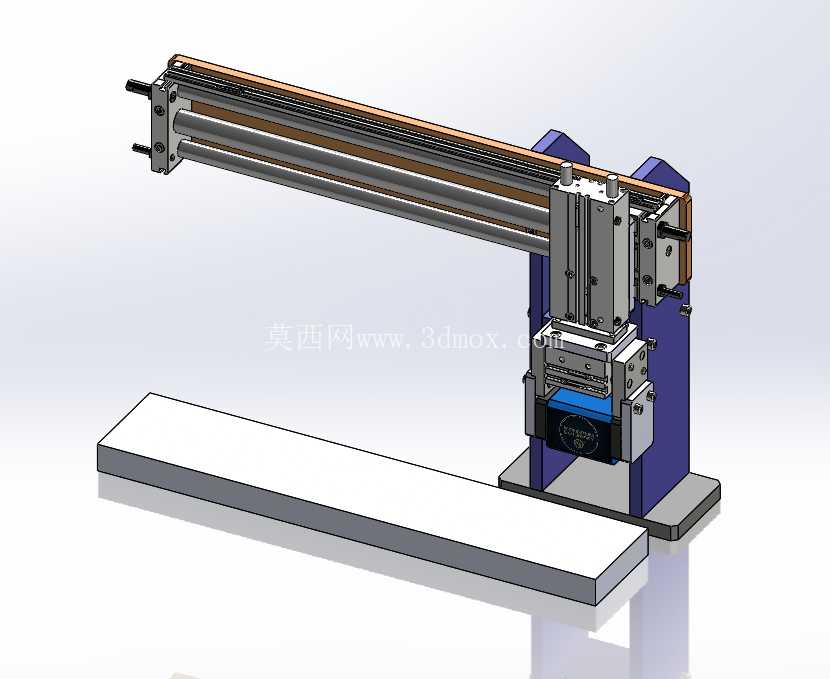

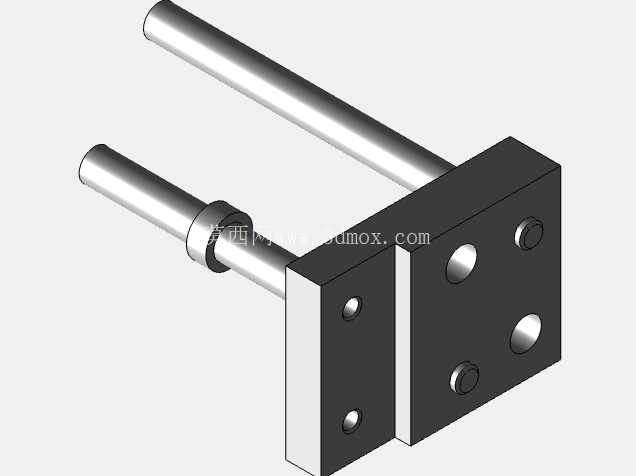

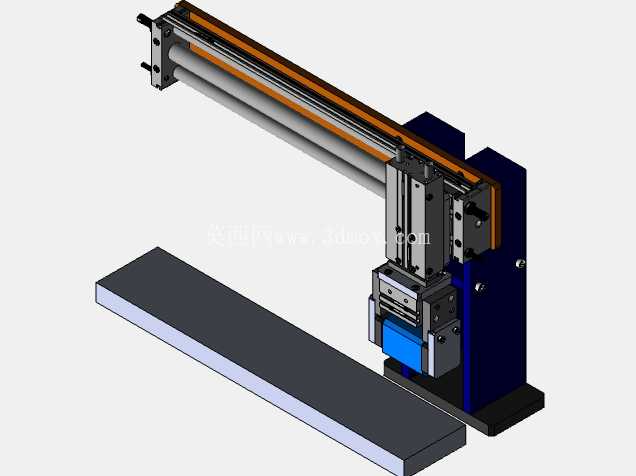

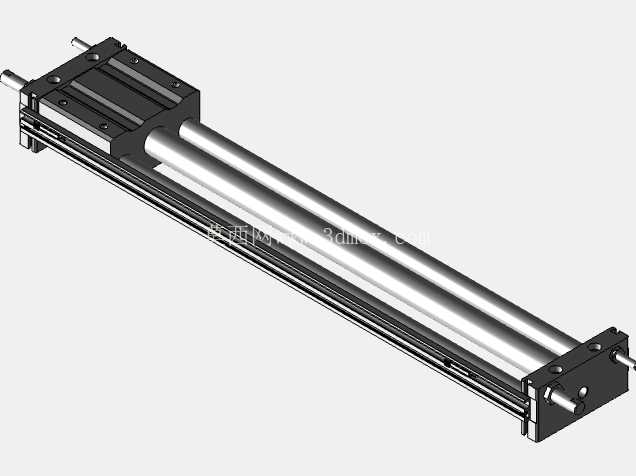

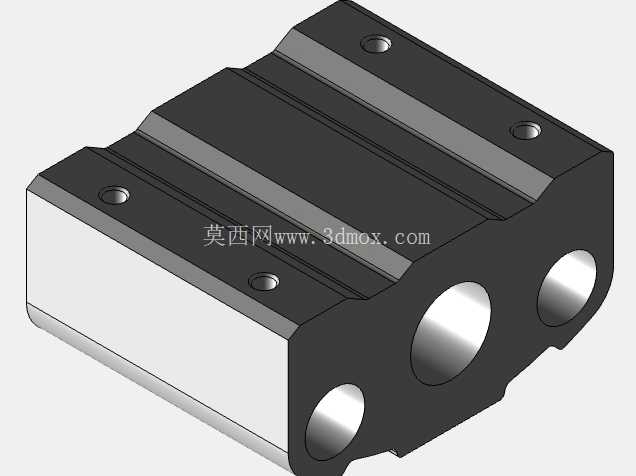

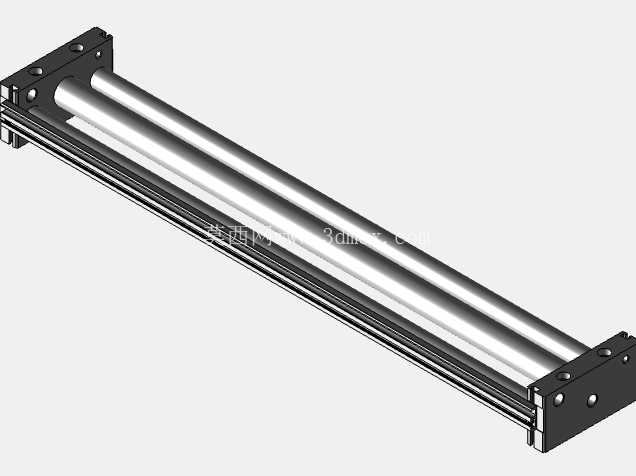

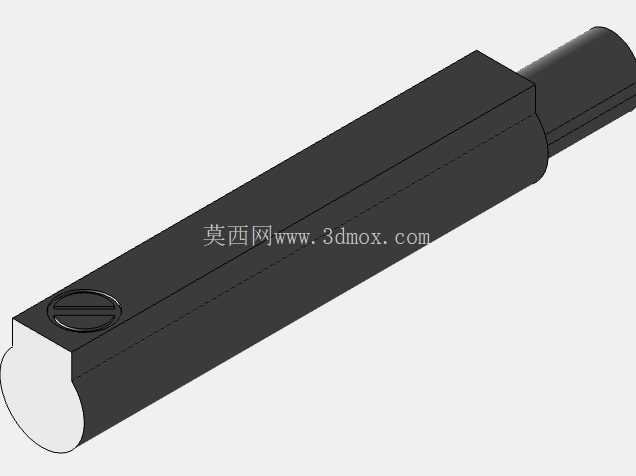

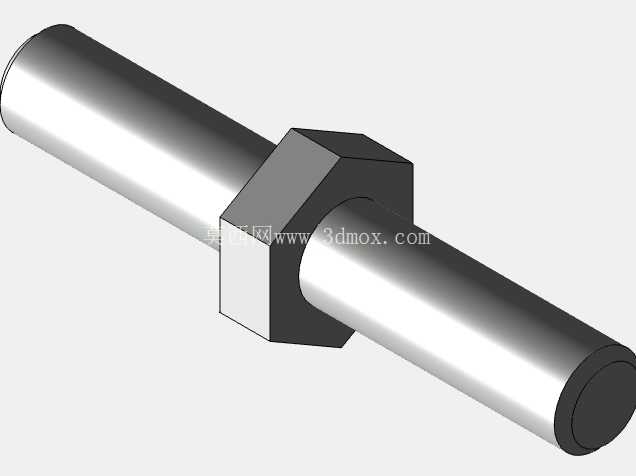

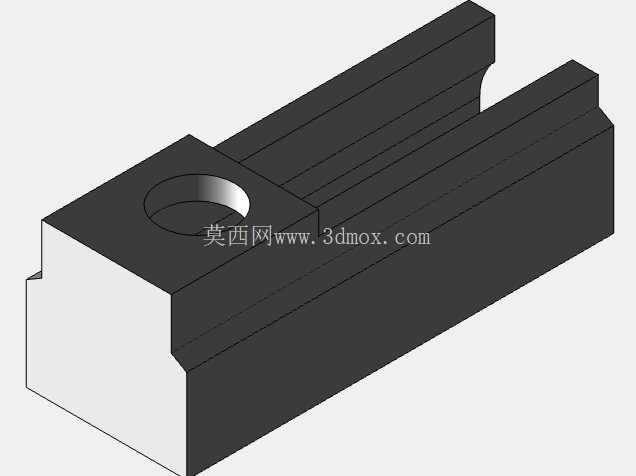

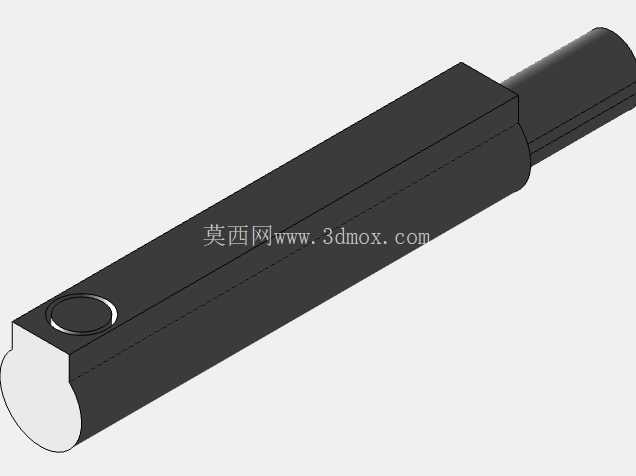

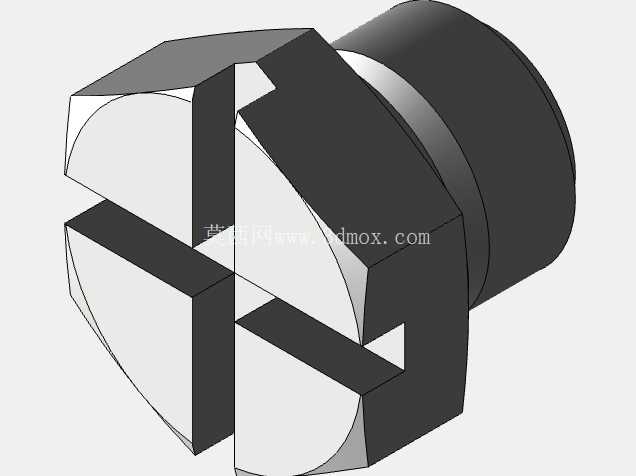

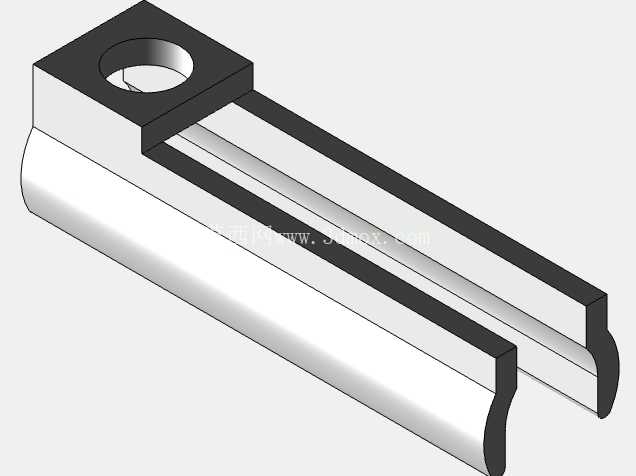

　　这款气动取放执行机构，主要面向3C电子组装、小五金件分拣、轻载包装工位的短距离物料移栽需求，适配重量在1kg以内的片状、盒状小型工件的工位间转移作业，常见于流水线侧的上下料工位，替代人工完成重复性的拾取、横移、放置动作，可直接集成在倍速链生产线旁，也可作为独立工位单元搭配料盘使用。从结构布局来看，整机采用悬臂式安装设计，横向移动采用双轴直线光轴搭配无杆气缸的驱动方案，双光轴平行布置承担横向移动的导向与负载承载，无杆气缸集成在两根光轴之间，相比传统活塞杆气缸，同等行程下整机长度可缩短近40%，有效压缩安装占用的横向空间，横向行程覆盖400mm区间，可满足两个相邻工位或者料盘与工装位之间的距离需求，横向移动的两端设置有缓冲限位块，避免气缸硬碰撞带来的定位偏差与结构损伤。

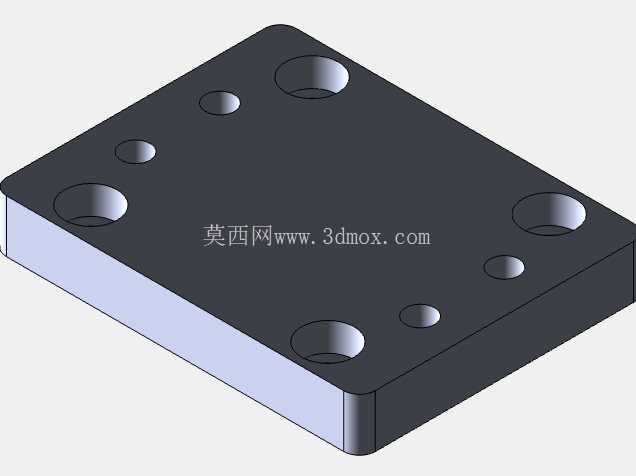

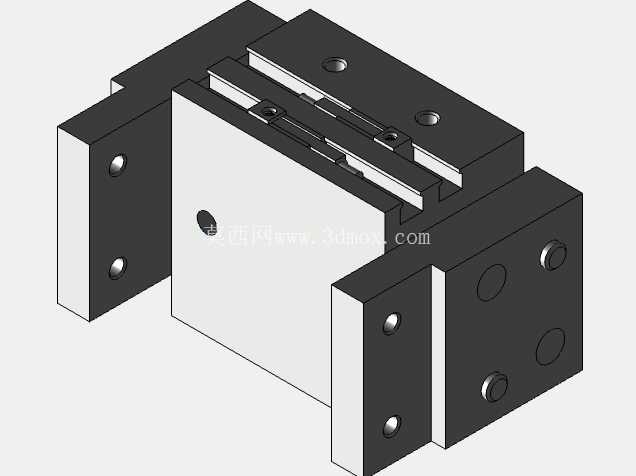

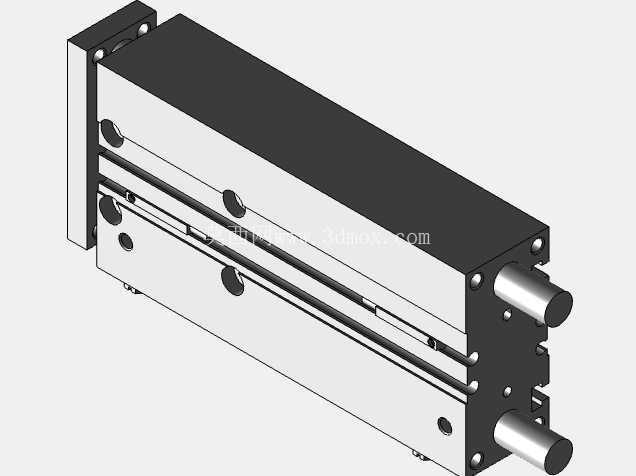

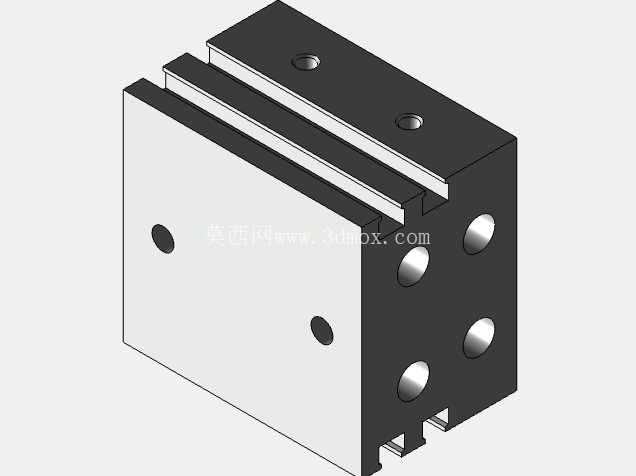

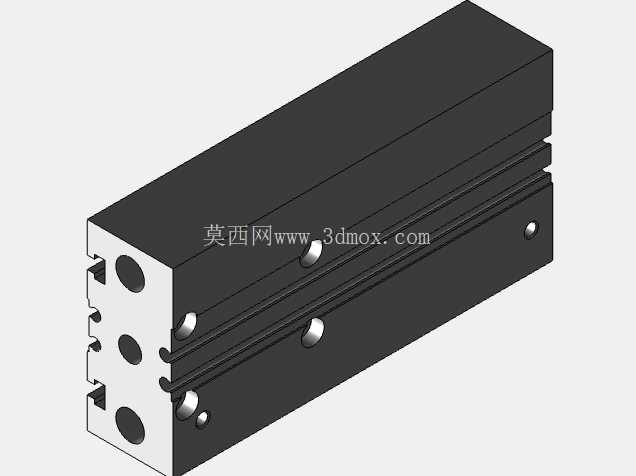

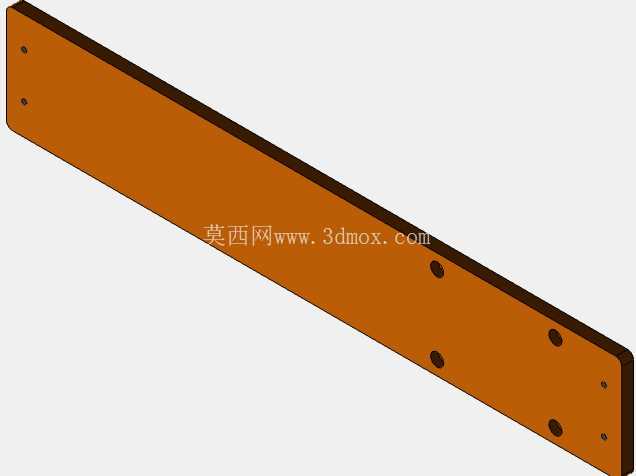

　　竖直方向的拾取单元采用双导杆气缸作为升降驱动，导杆本身承担扭转与径向负载，无需额外加装导向结构，升降行程设置为50mm，可适配不同高度的料盘与工装台高度差，末端执行器采用平行气动夹爪，夹爪的夹持面贴有防滑聚氨酯垫，避免夹伤工件表面同时增大夹持摩擦力，针对表面光滑的塑料件、薄金属片都能稳定夹持，不会出现搬运过程中工件脱落的问题。设计阶段优先考虑了安装调试的便捷性，整个横向驱动模组通过L型安装支座固定在设备台面上，支座上预留有长条形安装孔，可在小范围内调整横向模组的前后位置，适配不同线体的安装偏差；竖直气缸与横向移动的滑台之间通过转接板连接，转接板上同样预留了调节槽，可调整夹爪的前后伸出距离，现场调试时无需重新加工连接件，仅通过螺栓松紧即可完成位置微调。

　　整机的气路全部采用内嵌式布管，气管沿模组的型材侧边布置，通过拖链收纳横向移动的气管，避免移动过程中气管拉扯、剐蹭周边设备，所有气缸的调速阀都集中布置在滑台侧方，调试时可直接在设备正面调整升降、横移的运行速度，无需探到设备背面操作。安装边界方面，整机固定底座的占地面积仅为300mm*150mm，采用M8螺栓即可完成台面固定，横向模组伸出后最大外伸距离为450mm，安装时需预留横向移动全程的安全空间，避免与周边工装发生运动干涉；竖直方向最低工作位置距离安装台面为20mm，最高抬升高度距离台面120mm，可适配高度在100mm以内的料堆或者工装夹具。

　　实际运行逻辑上，机构接收到取料信号后，横向气缸驱动滑台移动到取料位上方，竖直气缸下降，夹爪闭合夹持工件，竖直气缸抬升，横向气缸移动到放料位上方，竖直气缸下降，夹爪松开完成放料，整个动作循环时间可控制在2s以内，相比人工取放的效率提升60%以上，同时可避免人工操作带来的工件放置位置偏差，保证后续工位的定位精度。结构件的材质选择上，所有安装支座、滑台转接件都采用6061铝合金阳极氧化处理，在保证结构强度的同时降低整机重量，光轴采用轴承钢镀铬处理，表面硬度达到HRC60以上，长期运行不会出现导向面磨损，气缸全部采用标准件，后期维护更换时无需定制，直接采购同规格标准气缸即可替换，降低设备的后期维护成本。
