CSWA认证考核用冲压类基准练习构件

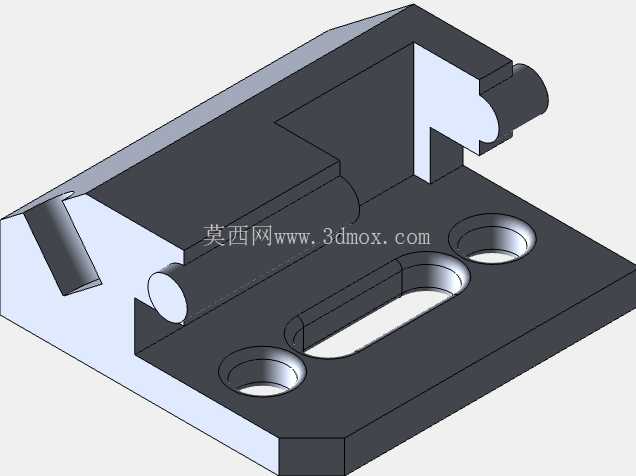

这款构件是面向三维建模技能考核设计的典型机加类练习件，整体采用一体化切削成型的结构思路，主体为带安装基面的L型支撑结构，底部安装板设置两个圆形沉头通孔与一个长圆形腰型孔，可适配不同孔距的安装台面，腰型孔的设计预留了装配调整余量，能抵消安装面加工带来的孔位误差，降低现场装配的配作难度。立板侧部伸出的两个同轴圆柱凸台，是铰接配合的核心定位面，凸台端面与圆柱面的垂直度公差控制在0.02mm以内，可与配套的转动类构件形成间隙配合，实现小角度的摆动动作，这类结构在汽车冲压生产线的工件定位挡块、小型工装的铰接支座中十分常见。

从实际应用场景来看，这类结构常出现在汽车覆盖件冲压模具的侧定位组件、线边工装夹具的铰接支撑单元中，底部安装面的平面度要求较高，需保证与安装台面完全贴合，避免紧固后构件出现形变，导致铰接轴的同轴度偏差，影响配套转动件的动作顺畅度。设计时优先考虑了加工工艺性，所有外棱边均设置了0.5mm的倒角，既避免加工后锐边割伤操作人员，也能在装配时起到导向作用，降低装配对位的难度。两个圆形沉头孔的沉头深度可完全容纳内六角螺栓的头部，保证安装后螺栓头不突出安装面，不会对后续放置的工件造成刮擦，腰型孔的长度方向与两个圆柱凸台的轴线平行，调整安装位置时不会改变铰接轴的轴向位置，保证配合精度不受安装调整的影响。

建模过程中需要重点关注几个特征的约束关系：圆柱凸台的同轴度约束、安装孔与凸台的位置度约束、安装板底面与立板侧面的垂直度约束，这些也是CSWA考核中重点考察的建模规范要点。实际生产中这类构件多采用45号钢加工，表面做发黑处理提升防锈能力，铰接配合的圆柱面需要做淬火处理提升表面硬度，避免长期转动磨损导致配合间隙变大，影响定位精度。构件的整体尺寸控制在小型工装的适配范围内，安装板厚度足够承受铰接部位传递的径向载荷，不会在长期受力后出现弯折变形，立板与安装板的衔接处设置了过渡圆角，降低应力集中系数，提升构件的抗疲劳性能，在频繁摆动的工况下也不会出现衔接处开裂的问题。

在冲压模具的实际应用中，这类构件常作为废料滑道的铰接挡块、工件到位检测的摆臂支座使用，安装时通过两个沉头螺栓完成主定位，腰型孔处的螺栓可在调整好位置后锁紧，无需额外加工定位销孔即可满足普通工况的定位要求，对于需要频繁调整位置的工位，这种孔位设计能大幅缩短换型调整的时间。建模时需要注意沉头孔的锥角与标准内六角螺栓的头部锥角匹配，腰型孔的两端圆弧半径与宽度一致，圆柱凸台的端面倒角与配合件的孔口倒角适配，避免装配时出现干涉。整个构件没有复杂的曲面特征，全部由拉伸、切除、倒角等基础特征构成，非常适合入门级建模学习者练习特征约束、工程图标注、配合公差设置等基础技能，也能帮助学习者理解工装类零件的设计逻辑，掌握加工工艺性、装配便利性在结构设计中的平衡方法。
