竞赛用弹射机器人结构设计方案

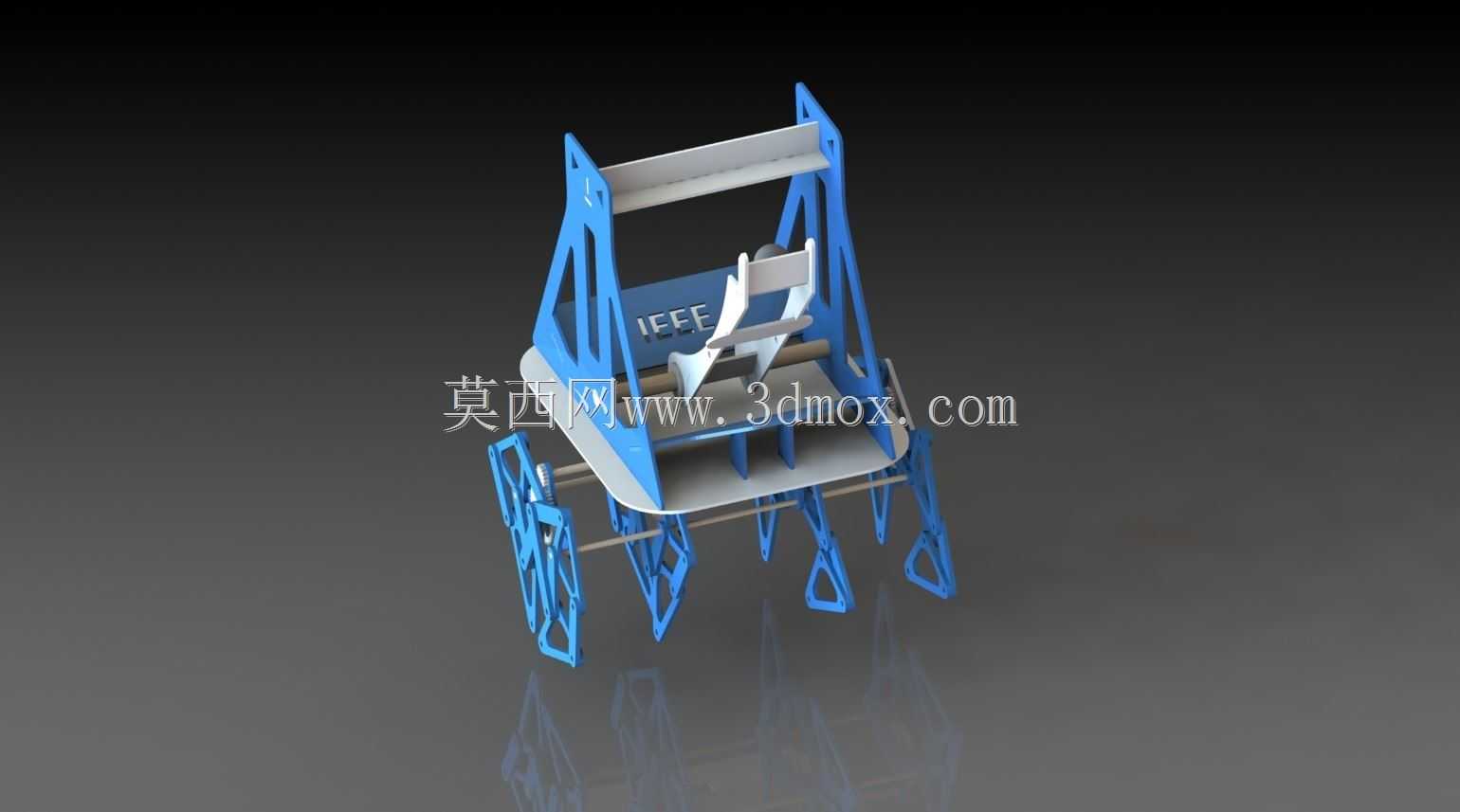

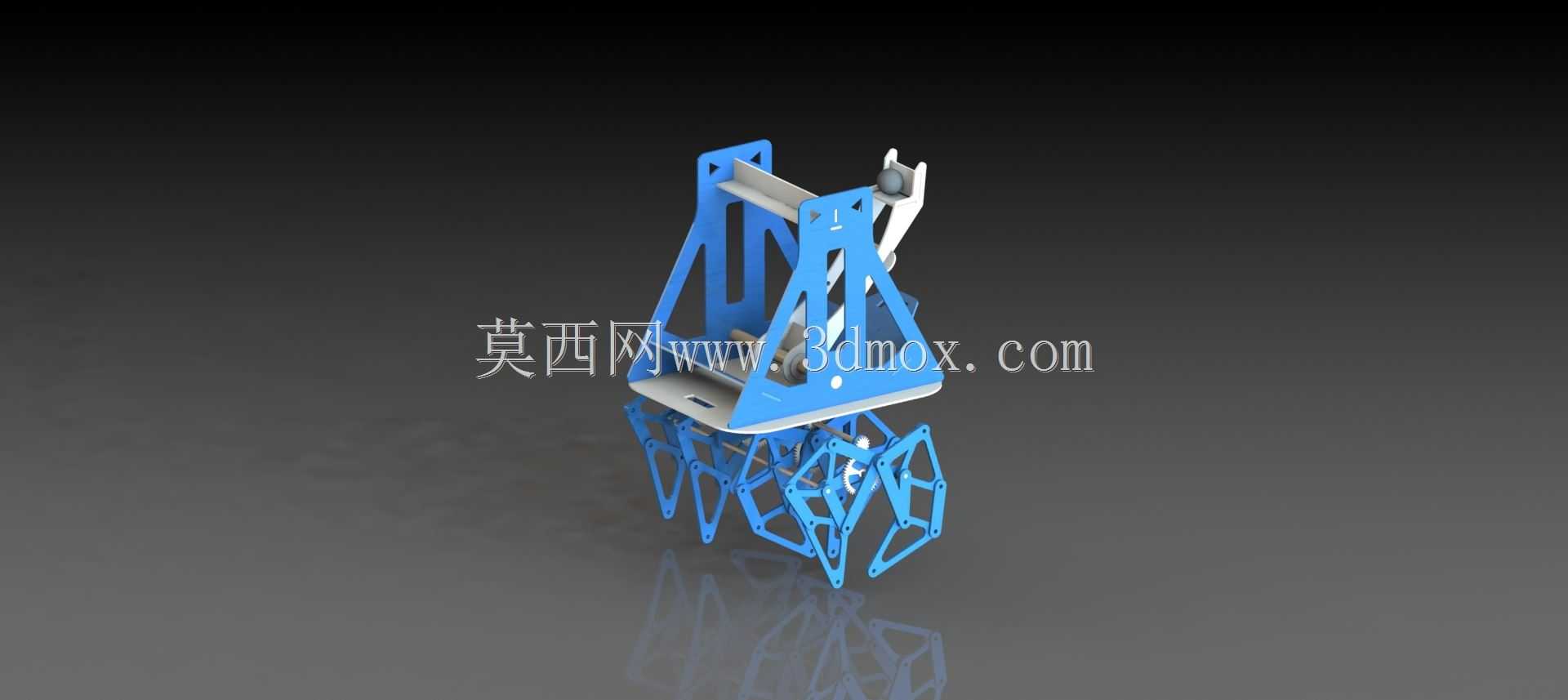

这款弹射机器人的结构设计，核心瞄准青少年机器人竞赛的投掷类项目需求，从赛场实际使用的痛点出发做结构取舍，没有冗余的装饰性结构，所有杆件、支撑件都围绕弹射精度、结构耐用性、整机轻量化三个核心指标做平衡。先从安装边界说起，整机采用桁架式支腿结构，底部支撑腿展开后形成的支撑面宽度控制在300mm以内，完全符合多数机器人竞赛对参赛设备的底座尺寸限制，不会出现超规无法上场的问题；上部弹射架的俯仰角度调整范围覆盖0到65度，调整过程中整机重心始终落在底部支撑多边形范围内，即使满负载蓄能状态下也不会出现侧翻，不需要额外加装配重块来平衡重心，进一步压缩了整机重量。

设计思路上没有采用复杂的齿轮蓄能结构，而是直接用连杆式弹射臂配合弹性蓄能件，减少传动环节的能量损耗，毕竟竞赛场景下每一次弹射的能量利用率直接决定了投射距离，多一级齿轮传动就会多至少8%的能量损耗，用直连式的连杆弹射臂，能把弹性件的蓄能效率提升到90%以上。结构材质搭配上，支撑框架和弹射臂主体采用激光切割的轻质板材拼接，所有拼接位置都用定位卡槽加紧固件的方式固定，不需要复杂的粘接或者焊接，参赛选手如果在赛前调试阶段出现零件损坏，只需要替换对应切割好的板材件就能快速修复，不需要整体更换结构件，适配赛场快节奏的维修调整需求；和弹射件直接接触的承托位置采用耐磨的工程材质，避免多次弹射后出现磨损导致投射精度偏移，毕竟竞赛过程中往往需要连续完成数十次弹射动作，接触位置的磨损量直接决定了整场比赛的投射稳定性。

从实际用途来看，这款结构除了适配机器人竞赛的投掷项目，也可以作为小型物料分拣工位的定点抛送机构使用，针对重量在50g到200g之间的小型轻质工件，调整弹性蓄能件的预紧力之后，就能实现0.5m到3m范围内的定点抛送，相比传统的传送带转运，抛送式结构不需要布置长距离的输送线，在狭小的工位空间内就能完成跨工位的物料转移，尤其适合小型电子元器件、轻型塑料零件的工位间转运场景。

功能特性层面，弹射臂的触发机构采用机械式卡扣设计，不需要复杂的电控触发元件，手动或者搭配简单的舵机就能完成触发动作，卡扣的啮合位置做了导向倒角，每次蓄能复位的时候都能顺利卡入锁定位置，不会出现卡滞导致蓄能失败的问题；底部的支腿采用可折叠的连杆结构，收纳状态下支腿可以完全收拢到弹射架的下方，整体收纳厚度不超过80mm，方便携带转运到竞赛场地或者不同的测试工位，展开的时候只需要把支腿扳动到定位卡槽位置就能自动锁止，不需要额外的紧固件固定，展开过程只需要10秒左右就能完成，适配赛场快速部署的需求。

结构细节上，所有杆件的受力位置都做了圆角过渡，避免应力集中导致板材在反复蓄能的交变载荷下出现断裂，弹射臂的回转位置采用自润滑的衬套结构，不需要频繁加注润滑油就能保持顺畅的回转动作，长时间使用也不会出现卡顿或者旷量增大的问题；弹射承托位做了可更换的模块化设计，针对不同形状、不同尺寸的投射物，可以快速更换对应轮廓的承托座，不需要调整整个弹射臂的结构，就能适配不同的投射需求，不管是竞赛用的标准投射球，还是工业场景下的小型异形工件，都能通过更换承托座实现稳定夹持投射。

在尺寸链的设计上，所有板材零件的切割公差控制在0.1mm以内，拼接完成后弹射臂的左右对称度误差不超过0.2mm，避免因为结构不对称导致弹射过程中出现侧向偏移，影响投射精度；蓄能件的安装位置做了可调整的滑槽结构，可以根据需要的投射距离调整弹性件的预拉伸长度，不需要更换弹性件就能覆盖不同的射程需求，调整的时候只需要松开紧固件滑动到对应刻度位置再锁死即可，调整过程不需要拆解整个结构，调试效率很高。针对赛场可能出现的地面不平整问题，每个支腿的底部都预留了可调脚垫的安装位置，可以根据地面实际情况调整每个支腿的高度，让上部弹射架始终保持水平状态，进一步保障投射的准确性，避免因为地面倾斜导致的射程偏差。
