FRC竞赛1481队参数化机器人行走底盘

这款机器人行走底盘主要面向FRC类工程竞技赛事场景设计，同时也可适配小型室内巡检、物料转运类移动机器人的改装需求，核心是通过参数化的骨架驱动逻辑，解决同类底盘定制化改型时重复建模工作量大、装配干涉难排查的痛点。从实际使用场景来看，竞技类机器人需要在有限的赛场空间内完成急停、变向、碰撞对抗等动作，底盘作为整机的承载基础，既要兼顾轮组传动的布局合理性，也要预留电控元件、执行机构的安装空间，同时还要满足碰撞时的结构强度要求，避免单次撞击就出现车架变形、轮组错位的问题。

设计思路上采用了顶层骨架驱动的自顶向下建模逻辑，所有子装配体的定位尺寸都关联到顶层骨架的参数变量，不需要逐个修改零件尺寸，调整对应参数就能完成整机尺寸的迭代。比如调整底盘宽度参数时，两侧轮组的安装梁、保险杠的连接支架、车架侧边的安装孔位都会同步更新，不会出现传统建模方式中改完主梁尺寸后，附属零件装配位置错位需要逐个修正的问题，能大幅缩短方案迭代周期，尤其适合竞赛前期快速调整整车尺寸适配不同赛季的规则要求。

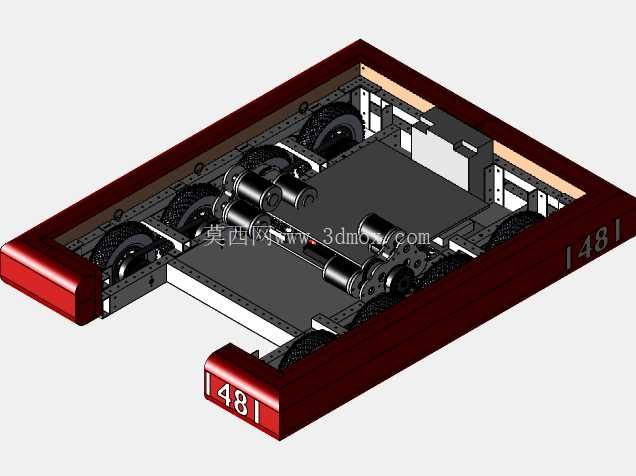

从结构功能来看，底盘集成了行走轮组、传动安装位、保险杠、电控安装区几个核心模块。轮组采用多轮布局，轮体的安装位置、轮径参数都可通过骨架调整，适配不同抓地力要求的赛场地面，传动区域预留了减速箱、传动轮系的安装空间，不需要额外改动主梁结构就能匹配不同减速比的传动方案。车架主体采用框架式结构，中间的平整区域专门预留了电路板、主控元件的安装位，周边的安装孔位都做了参数化关联，调整底盘长度时孔位间距会同步匹配常用的电控安装尺寸，避免改型后需要重新打孔定位。前后端的保险杠采用可拆卸式连接结构，保险杠与车架主体的间隙参数可调整，既能根据碰撞强度需求设置缓冲距离，也能快速更换受损的保险杠部件，不需要拆解整个底盘结构。

安装边界方面，底盘的离地间隙参数可根据使用场景调整，适配不同通过性要求的场地，轮组的安装高度与轮径参数联动，调整离地间隙时不会出现轮体与车架主梁干涉的问题。车架两侧的安装面预留了标准化的连接孔位，可直接加装升降机构、拾取机械手等上层执行组件，不需要额外焊接或打孔改装。底盘零件自带加工工艺基准，对应的CAM加工参数可根据实际加工设备的工况调整，直接对接数控加工流程，从三维模型到实体零件的转化不需要额外做工艺补正，能缩短零件加工的准备周期。

实际装配过程中，参数化模型的所有配合关系都做了锁定，不会因为参数调整出现配合报错，比如调整车轮直径时，轮轴的安装高度会自动适配，传动带的张紧轮位置也会同步调整到合理张紧区间，不需要重新计算中心距、调整配合关系。对于需要快速迭代方案的参赛团队来说，这种结构能把更多精力放在上层功能机构的调试上，不用反复处理底盘改型带来的建模问题，同时框架式的结构也预留了足够的改装冗余，可根据不同的赛事任务加装各类功能附件，不需要重新设计底盘主体结构。
