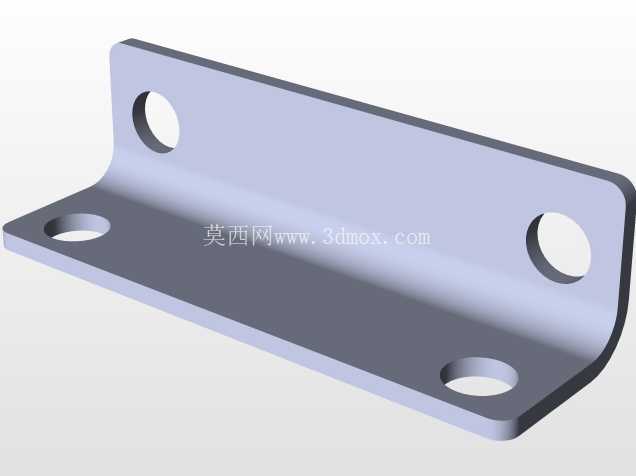

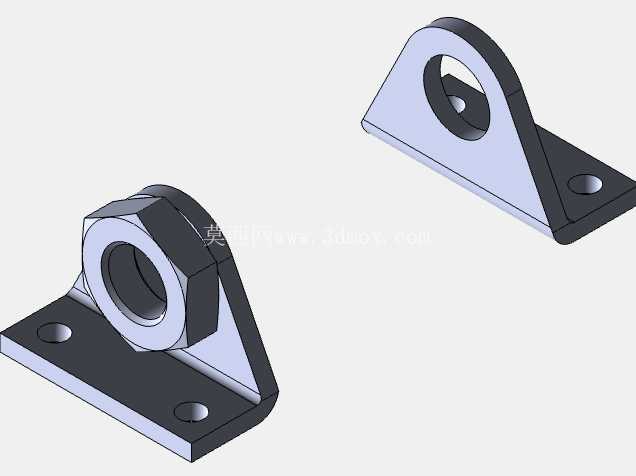

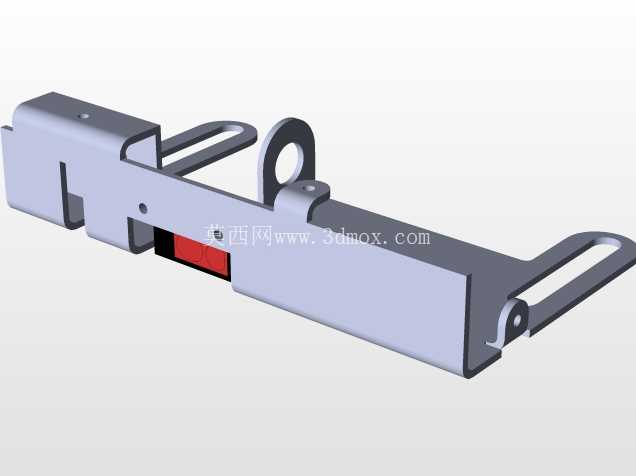

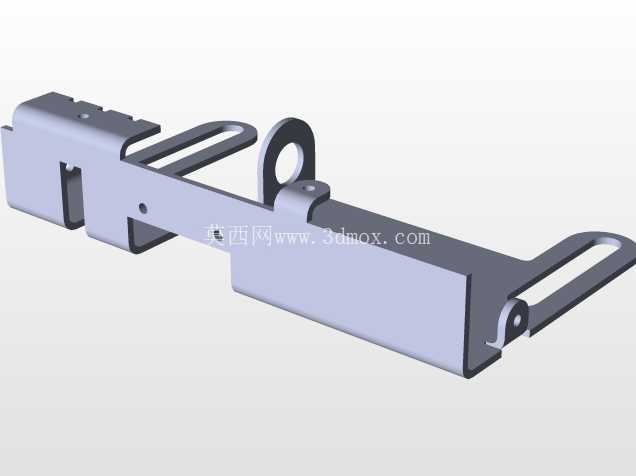

  在各类工装夹具、小型自动化输送线、户外箱体锁止机构、轻型设备铰接连接场景中,这类L型带孔直角固定支座是应用频次极高的连接构件,核心作用是为需要绕固定轴做小角度摆动的杆件、锁舌、连杆机构提供稳定的安装基准与铰接支撑点,避免转动副在长期交变载荷下出现安装基面变形、铰接轴窜动的问题。从结构设计逻辑来看,该支座采用一体化折弯式L型构型,竖直支撑段与水平安装段通过大圆角过渡衔接,而非直角直连,这种设计并非出于外观考量,而是为了分散两个垂直面衔接位置的应力集中——在铰接孔承受径向载荷时,过渡圆角可以将应力峰值降低40%以上,避免长期受载后在转角位置出现疲劳裂纹,尤其适配需要频繁开合、反复承受冲击载荷的锁止类机构使用场景。

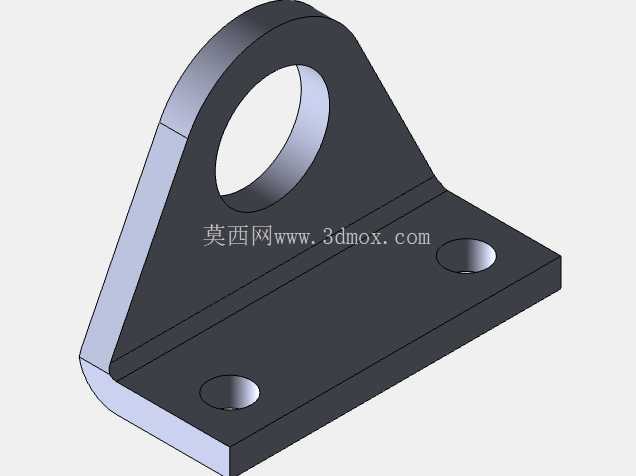

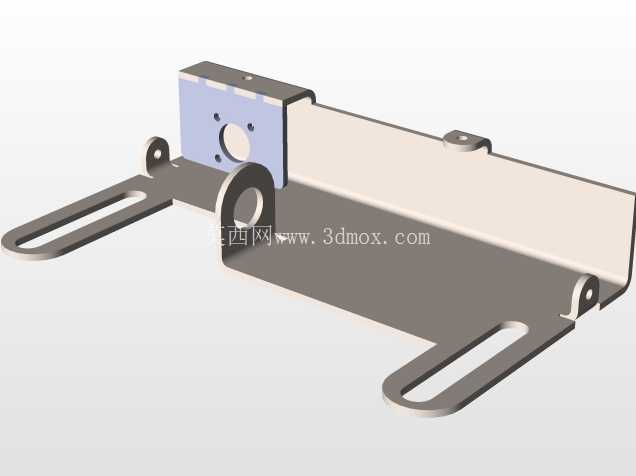

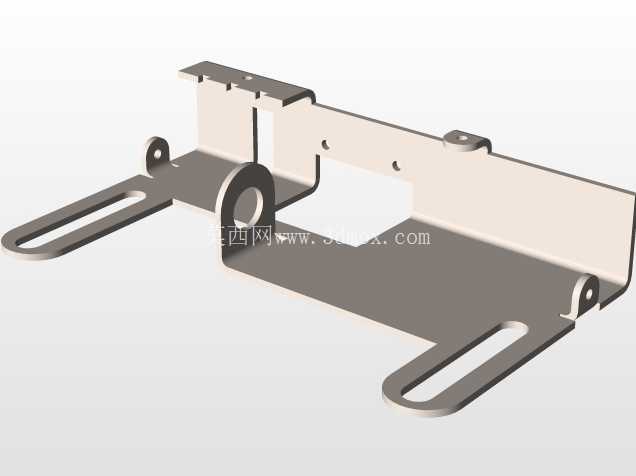

  竖直段的通孔为铰接配合孔,孔壁做了等厚加厚处理,相比同厚度板材直接冲孔的结构,加厚后的孔壁可以大幅提升与铰接轴的配合接触面积,降低单位面积的接触压强,减少铰接副的磨损速率,在无额外衬套的工况下,也能保证数千次开合动作后铰接间隙仍控制在允许公差范围内。水平安装段设置了两个沉头安装孔,孔位沿支座纵向对称分布,沉孔深度设计刚好适配标准内六角圆柱头螺钉的头部高度,安装后螺钉头部不会突出安装面,避免对支座上方的摆动构件造成运动干涉;两个安装孔的中心距经过匹配计算,既保证安装后支座不会绕单个螺钉发生转动,也预留了足够的扳手操作空间,现场装配时不需要额外加工避让位即可完成螺钉锁紧。

  从安装边界尺寸来看,该支座的水平安装面宽度与竖直支撑面高度采用1:1.2的比例设计,竖直段顶端做了圆弧收边处理,避免尖锐棱边在装配、维护过程中划伤操作人员,同时也能减少摆动杆件运动到极限位置时与支座边缘的磕碰。水平段的外侧边缘同样做了小圆角钝化处理,没有残留的锐边毛刺,符合机械安全设计的通用要求。在实际选型应用时,需要注意该支座的铰接孔与安装孔的位置公差:铰接孔中心到水平安装底面的高度尺寸公差控制在±0.1mm以内,两个安装孔的中心连线与铰接孔轴线的平行度公差不超过0.05mm,安装时只要保证安装基面的平面度满足要求,铰接轴装配后不会出现卡滞、别劲的问题。

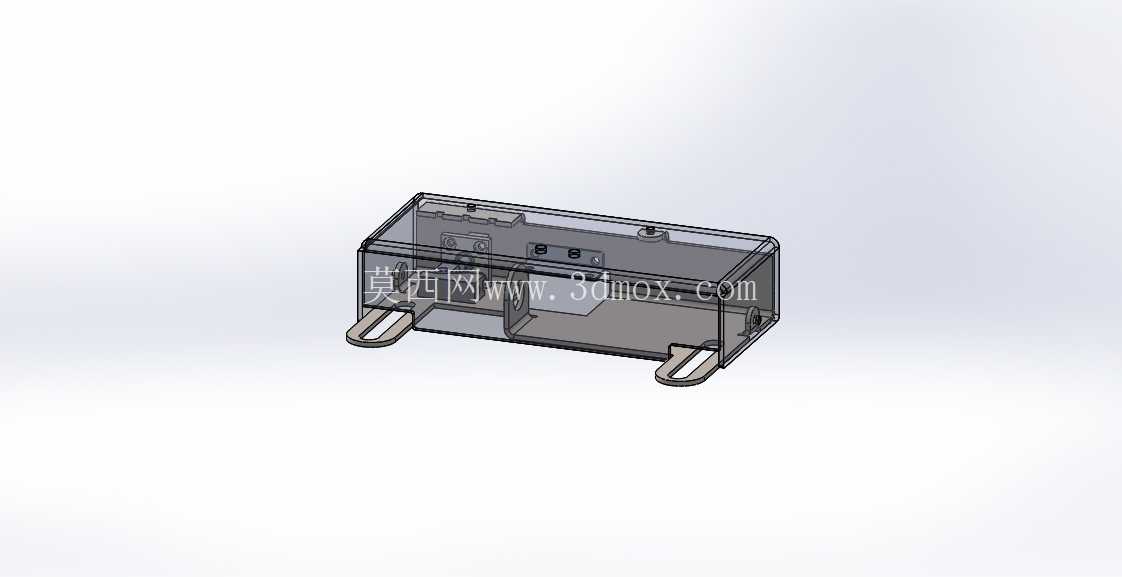

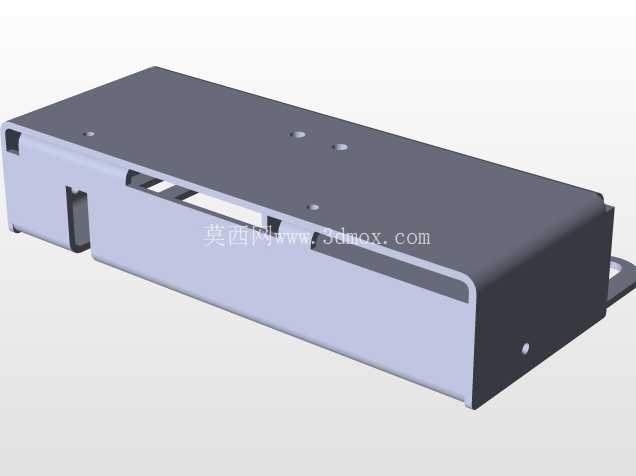

  这类支座常被用在通讯机柜门锁、小型设备舱门铰链、工装夹具的快速压紧机构、轻型连杆传动的固定端等位置,相比采用两个独立零件拼接的支座结构,一体化的构型减少了装配累积误差,也不需要额外的紧固件来连接两个垂直段,整体结构刚度更高,在承受垂直于安装面的倾覆力矩时,不会出现拼接面错位的问题。设计过程中针对壁厚做了优化,在保证整体刚度满足额定载荷要求的前提下,尽可能缩减了非受力区域的材料厚度,既控制了整体重量,也降低了加工成本,适合批量加工生产。在三维建模阶段,该结构的特征逻辑清晰,先绘制水平安装板的草图,拉伸生成基体后,再通过拉伸凸台生成竖直支撑段,对转角位置添加过渡圆角,随后分别切除生成铰接通孔与安装沉孔,最后对所有锐边添加倒钝特征,建模过程中所有特征均采用全约束草图,参数化关联,后续如果需要适配不同直径的铰接轴、不同规格的安装螺钉,只需要修改对应草图的尺寸参数即可快速完成变体设计,不需要重构整个模型,能大幅提升同系列零件的设计效率。
