带集成润滑的限位间隔滑动吊载滑块

在轻载物料平移输送、工位间工件吊移、小型工装夹具换位这类车间常见作业场景里，普通导轨滑块往往存在两个容易被忽略的问题：一是滑动副缺乏持续润滑，频繁往复运行一段时间后就会出现卡顿、磨损加剧的情况，后期维护需要频繁拆解注油，耽误生产节拍；二是滑块在导轨上的滑动行程没有内置限位，要么需要额外加装外置限位块占用安装空间，要么容易出现滑块滑出导轨的安全隐患，这款带集成润滑的滑动吊载滑块，就是针对这些实际使用中的痛点做的结构优化设计。

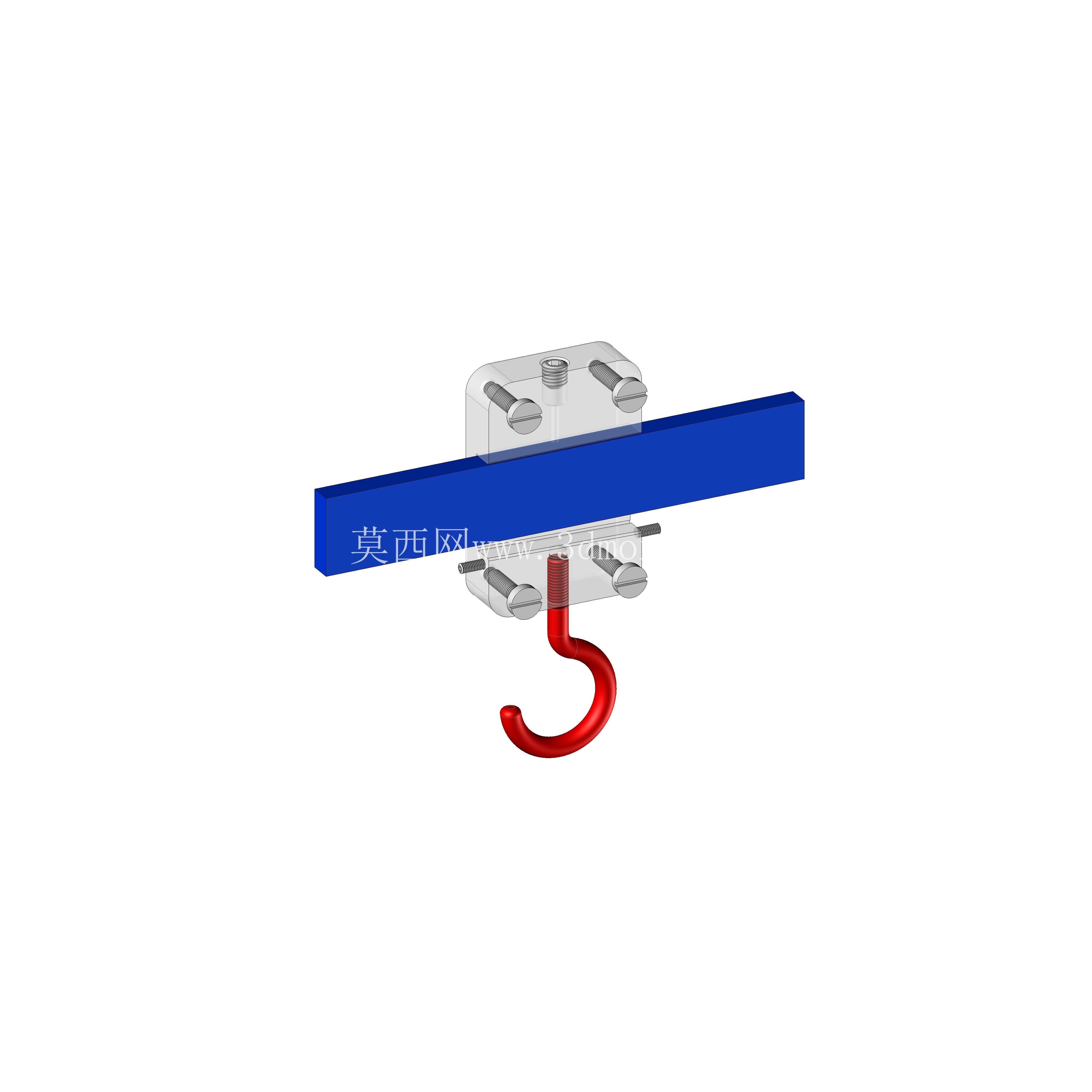

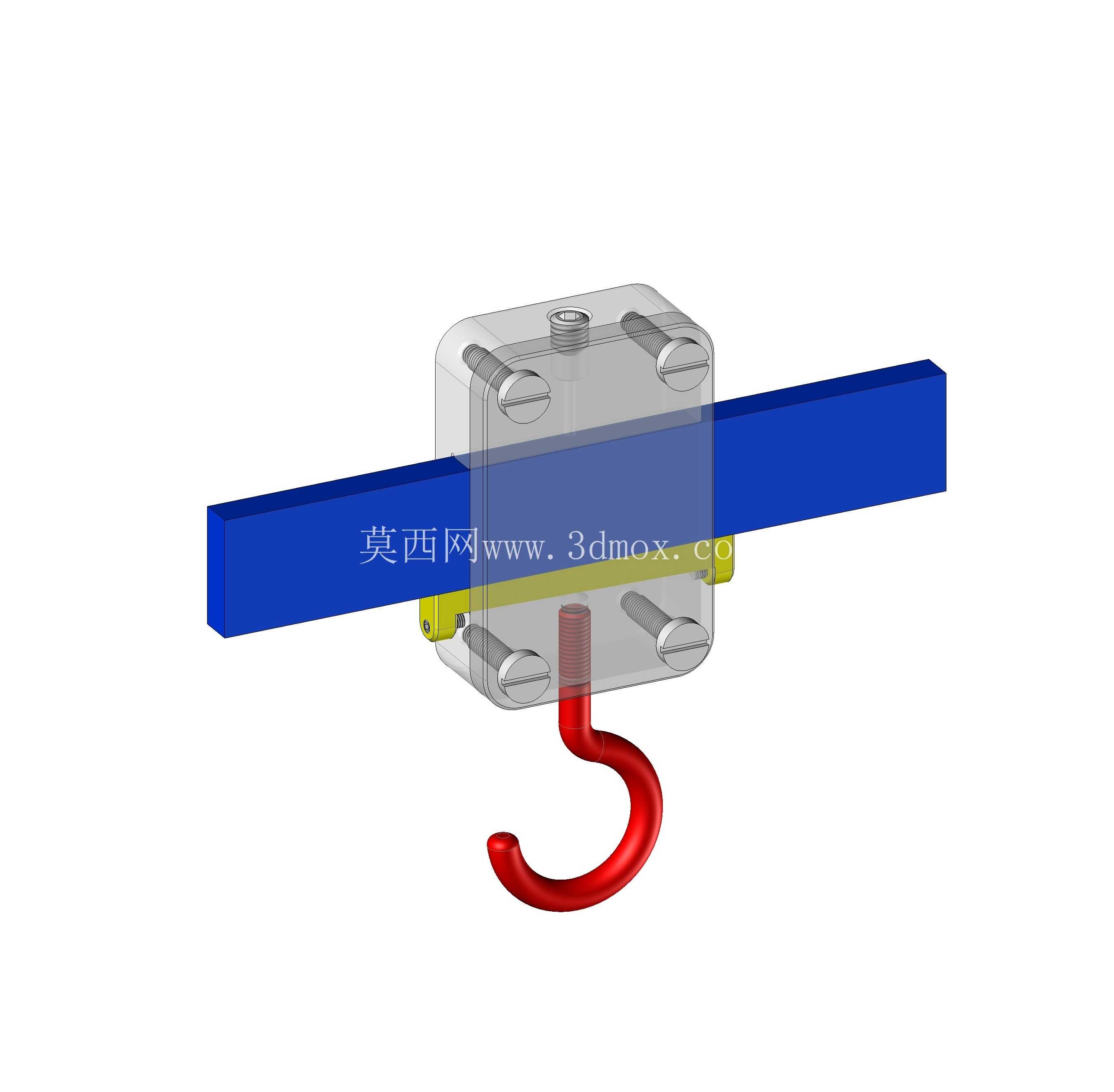

从结构功能来看，这款滑块的主体采用透明可视化的壳体设计，不是为了外观好看，而是方便运维人员直接观察内部润滑脂的存量、滑动副的磨损状态，不用拆解壳体就能判断是否需要补充润滑，日常巡检的效率能提升不少。滑块与导轨配合的接触面做了储油槽结构，润滑脂可以在槽内缓慢释放，在滑块往复滑动的过程中均匀涂抹在导轨接触面上，形成持续的油膜，避免干摩擦，这种集成润滑的结构不需要额外接油路，也不用加装集中润滑系统，对于分散布置的轻载吊载点位来说，省去了很多管路布置的麻烦，维护成本也更低。滑块下方集成了一体式的吊钩结构，吊钩和滑块主体做了刚性连接，不需要额外加装吊具连接件，减少了连接环节的间隙，吊载移动的时候晃动量更小，运行更平稳。

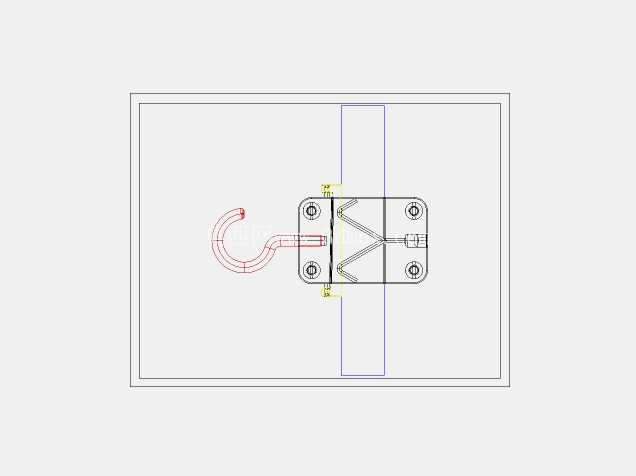

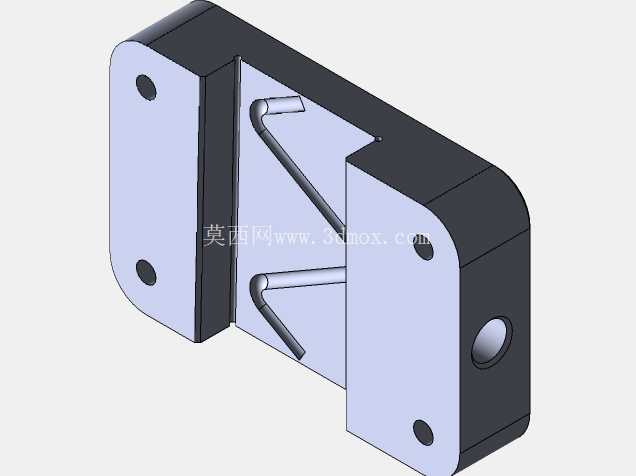

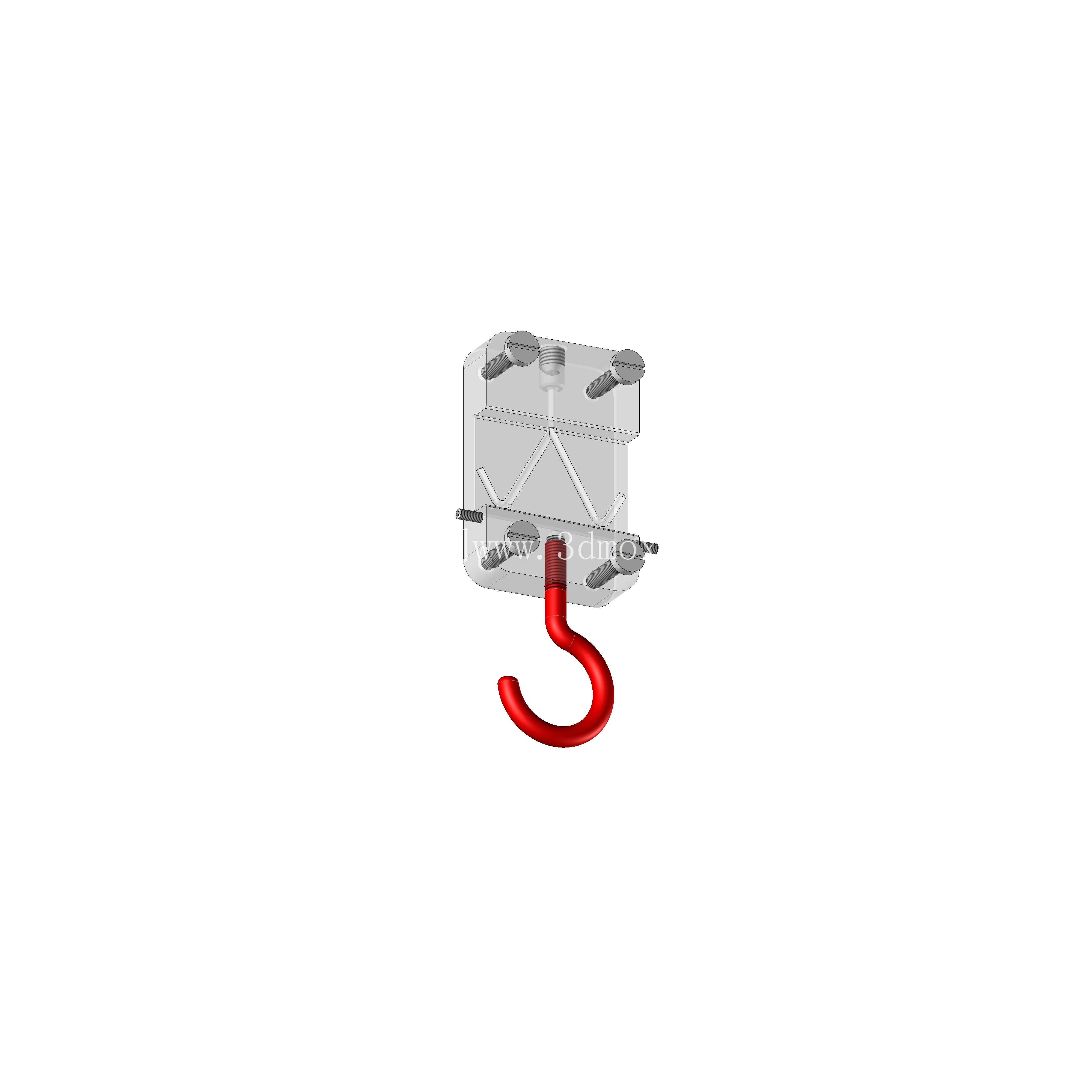

设计思路上，这款滑块没有追求过高的负载能力，而是瞄准了10kg以内轻载吊移的细分场景，比如生产线旁的工具吊移、小型零部件的工序间转运、实验室轻型设备的位置调整这类场景，不需要重型导轨滑块的高负载冗余，反而更看重安装便捷性、维护简便性和运行可靠性。滑块和导轨的配合间隙做了精准控制，既不会因为间隙过大出现吊载时的点头、晃动，也不会因为间隙过小导致滑动阻力变大，推拉力控制在成年人单手可轻松推动的范围，操作起来很顺手。滑块内部设置了间隔限位结构，也就是在滑块的滑动行程内可以通过内置的限位凸台，配合导轨上预设的定位槽，实现固定间隔的位置停留，不需要额外加装定位销或者外置限位挡块，当滑块滑动到预设间隔位置时，限位结构会自动卡入定位槽，需要施加一定的推力才能继续滑动，既可以避免滑块意外滑动，也能实现固定工位的精准停靠，对于需要在几个固定工位间来回移动的吊载作业来说，这个设计非常实用。

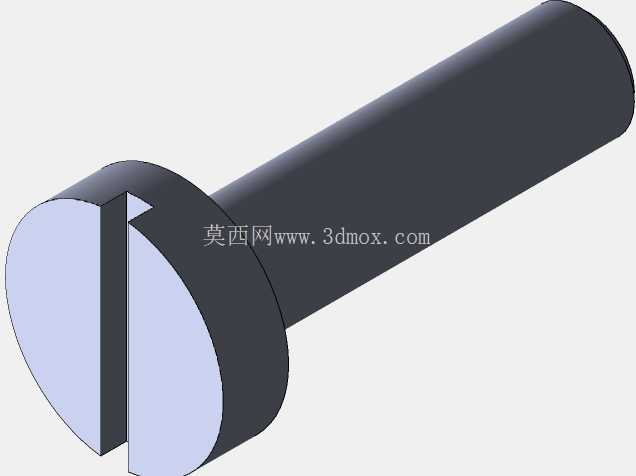

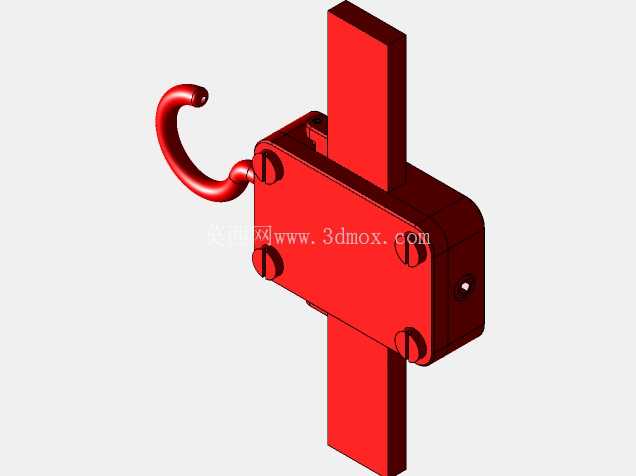

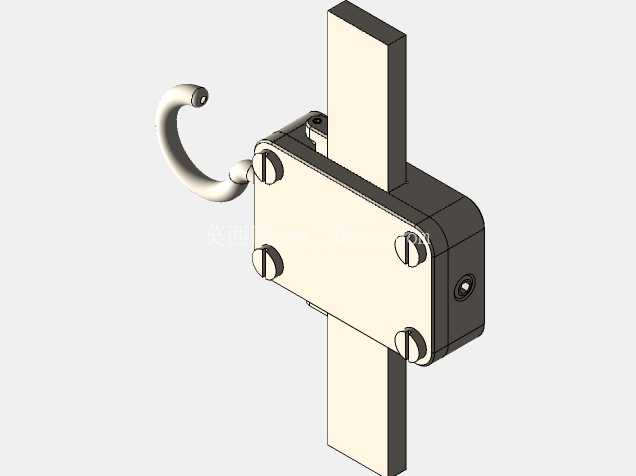

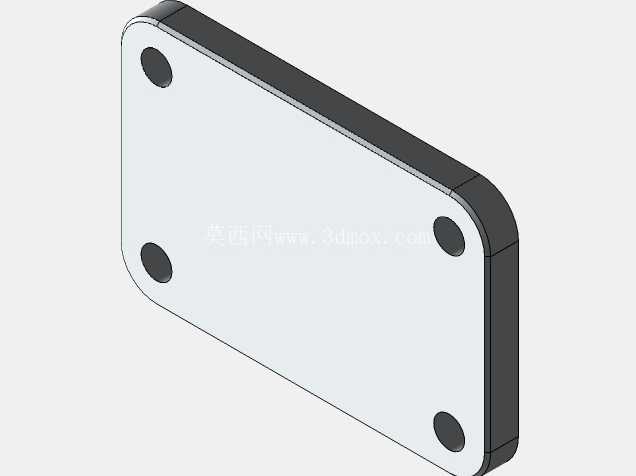

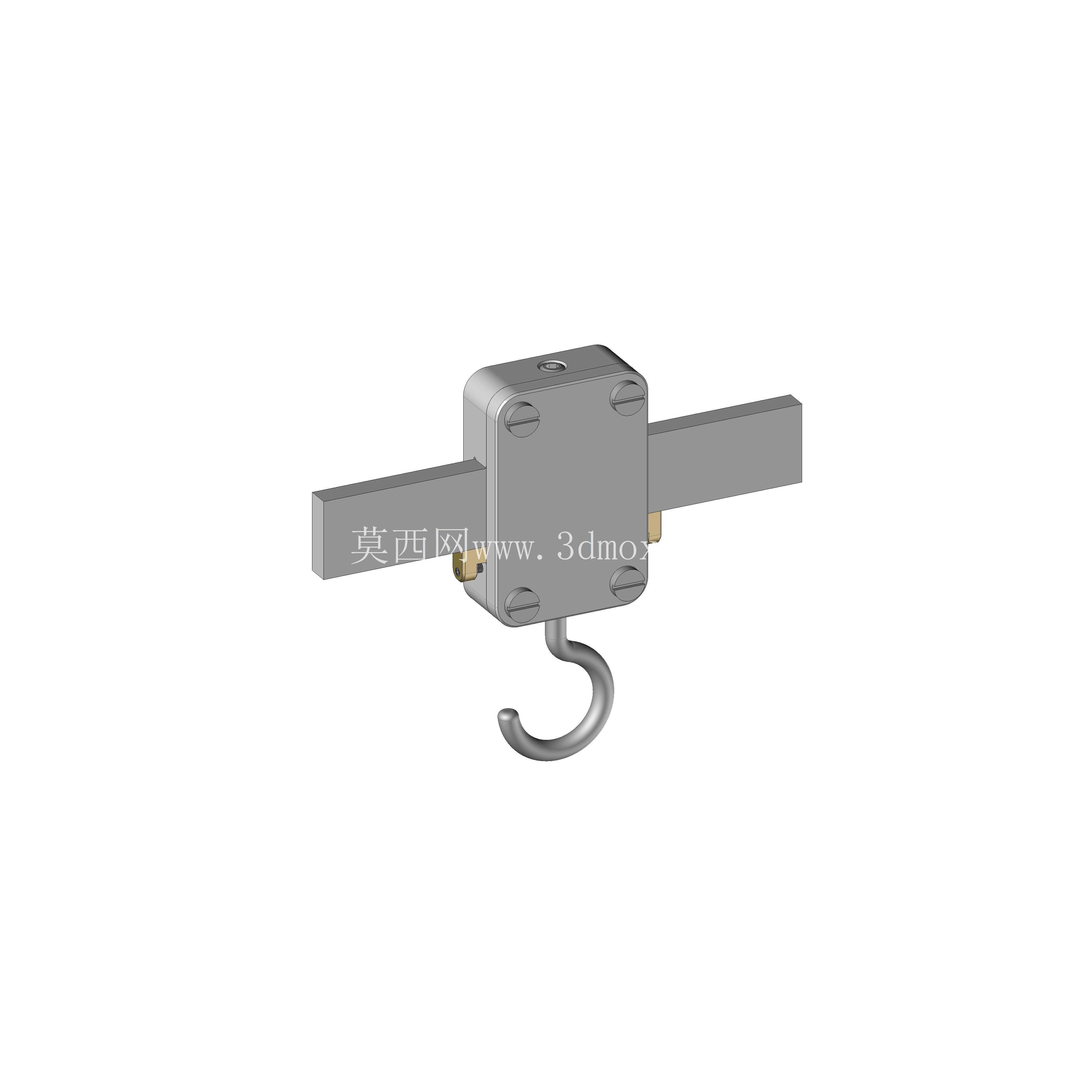

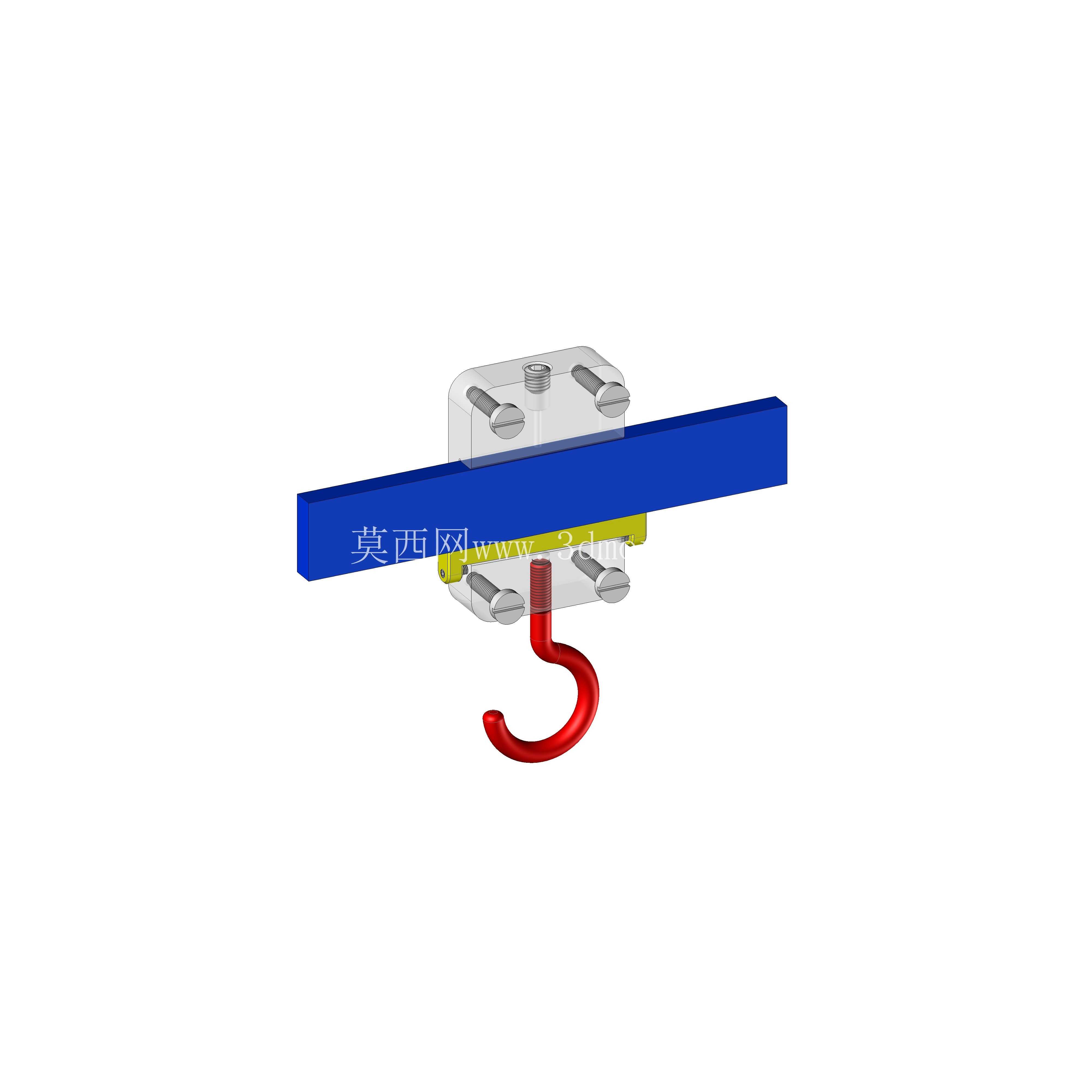

安装边界方面，这款滑块适配的是矩形截面的平直导轨，导轨的安装面只需要保证平面度在每米0.5mm以内就可以正常使用，不需要过高的安装精度，普通的铝型材框架、方管焊接支架都可以作为安装基础，适配性很强。滑块本体的安装尺寸做了紧凑化设计，四个角预留了内六角螺丝的安装沉孔，不需要额外的安装附件，直接用螺丝就可以把滑块的上盖和底座夹紧固定在导轨上？不对，是滑块整体骑跨在导轨上，四个紧固螺丝用来锁紧滑块的上下壳体，调整和导轨的配合预紧力，安装的时候只需要把滑块套在导轨上，逐步拧紧四个螺丝，调整到滑动顺畅没有旷量就可以完成安装，整个安装过程不需要专用工具，普通内六角扳手就可以操作。滑块下方的吊钩做了圆弧过渡处理，没有尖锐的棱角，避免吊载的时候划伤吊绳或者工件，吊钩的开口尺寸适配常见的弹簧平衡器挂环、尼龙吊绳、小型起重吊钩，不需要额外做转接件。

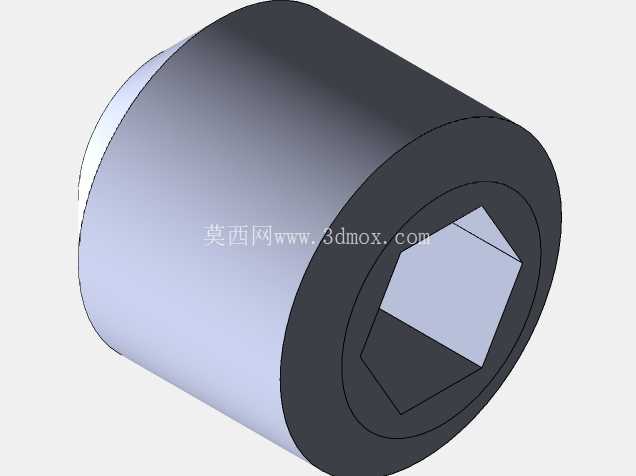

实际使用的时候，这款滑块可以单根导轨布置，也可以两根导轨平行布置组成双滑块吊载系统，单滑块使用的时候适合小范围、轻载的单点吊移，双滑块布置的时候可以提升负载能力，也能避免滑块绕导轨轴线转动，吊载更稳定。集成的润滑结构在出厂的时候会预填充足量的润滑脂，正常使用场景下可以连续运行半年以上不需要补充润滑，后期补充润滑也只需要打开滑块上的注油螺丝，直接注入通用锂基脂就可以，不需要拆解滑块，维护非常简便。内置的间隔限位结构可以根据实际使用需求，调整限位凸台的弹出力度，既可以设置成触碰即停的硬限位，也可以设置成需要一定推力才能越过的阻尼限位，适配不同的作业需求。比如在工位工具吊移的场景里，把限位位置设置在每个操作工位的正上方，滑块滑动到工位位置就会自动停住，不用额外手扶定位，拿取工具非常方便；在轻型工件转运的场景里，可以把限位阻尼调小，滑块可以顺畅滑动，只有到了行程两端的时候才会触发硬限位，避免滑块滑出导轨。

从结构设计的细节来看，滑块的壳体采用耐磨的工程塑料材质，本身就有一定的自润滑特性，配合储油槽的润滑脂，滑动阻力小，噪音也很低，在实验室、无尘车间这类对噪音有要求的场景也可以使用。吊钩部分采用金属材质嵌件注塑在滑块壳体内部，和壳体的结合强度很高，不会因为长期吊载出现吊钩脱落的情况，金属嵌件的受力直接传递到滑块和导轨的配合面上，不会让塑料壳体承受集中应力，结构可靠性有保障。滑块和导轨的接触面做了圆弧倒角处理，滑动的时候不会刮伤导轨表面，也不会把润滑脂刮到导轨外面，润滑脂的利用率更高，也不会出现油污滴落的情况，适合对清洁度有一定要求的作业环境。
