8毫米直线轴承安装固定支撑座

在轻载线性传动场景中，直线轴承的安装固定精度直接决定整套直线运动机构的运行平顺性与重复定位精度，这款适配8毫米内径直线轴承的固定支撑座，正是针对小型自动化设备、教学实验装置、桌面级工装治具的线性导向需求开发的安装构件。从实际应用场景来看，这类小规格直线轴承固定座常出现在桌面型3D打印设备的光轴导向端、小型点胶机的滑台限位支撑位、实验室小型物料推送机构的导向轴固定端，以及教学用机械创新实验台的线性运动模块中，这类场景普遍安装空间紧凑，对固定件的安装冗余度要求低，同时需要保证轴承装配后无径向窜动，避免光轴运行时出现卡滞、偏磨问题。

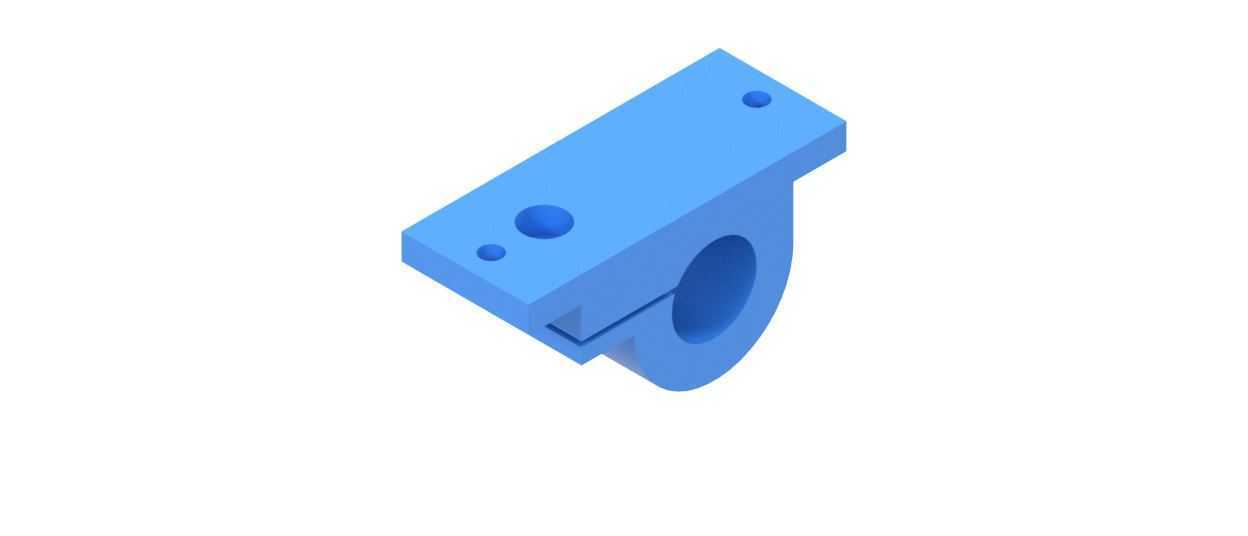

从结构设计思路来看，这款支撑座采用一体式L型折弯式结构，主体承托部分做了与直线轴承外径匹配的半圆弧抱合面，圆弧面的加工公差控制在H7级别，能够保证轴承压装后外圈与支撑座完全贴合，不会出现装配间隙导致的轴承跑圈问题。支撑座的水平安装面设置了两个M3规格的螺纹安装孔，孔位分布在安装面的对角位置，安装时可以通过两个螺丝将支撑座牢牢固定在设备基板或者铝型材安装面上，两个安装孔的中心距经过优化，既不会因为孔距过小导致安装后支撑座受力偏转，也不会因为孔距过大占用过多安装空间。支撑座的竖直延伸部分做了加厚处理，能够抵消直线轴承承受径向负载时产生的倾覆力矩，避免长期运行后支撑座出现形变导致光轴同轴度偏差。

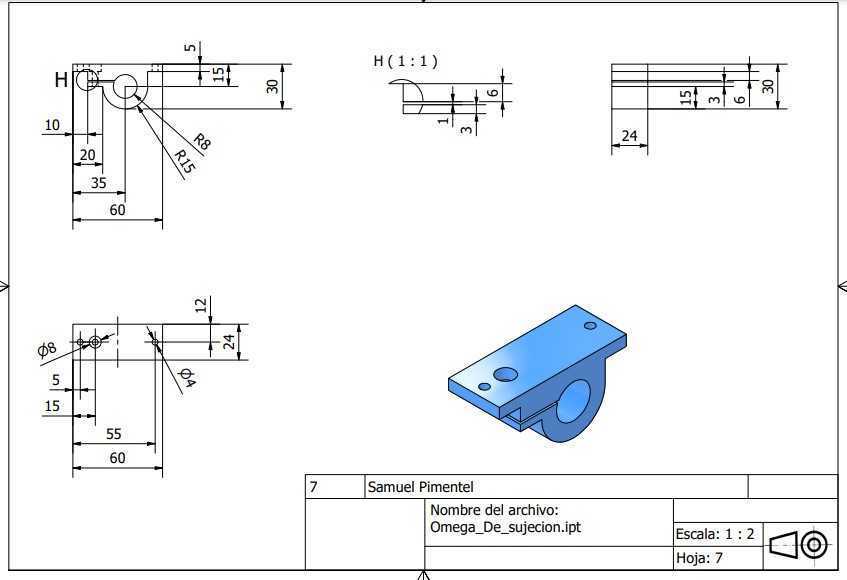

在安装边界与尺寸适配方面，这款支撑座专门适配公称外径匹配8毫米内径直线轴承的标准件，轴承压入位的轴向深度刚好覆盖轴承外圈的标准宽度，压装后轴承端面与支撑座安装面齐平，不会出现轴承突出或者凹陷的问题，光轴穿过轴承后两端的行程不会被支撑座结构干涉。支撑座的整体外轮廓尺寸经过紧凑化设计，水平安装面的长宽尺寸控制在小型机构可容纳的范围内，竖直方向的高度刚好满足轴承安装后的底部间隙要求，不会与下方的走线槽、传动皮带等其他构件产生空间干涉。安装孔的沉头深度做了适配M3内六角螺丝的设计，螺丝锁紧后头部完全沉入沉头孔内，不会突出安装面影响其他构件的布局。

从功能特性来看，这款支撑座除了完成直线轴承的固定功能外，结构上还做了应力分散设计，在圆弧抱合面与水平安装面的衔接位置做了圆角过渡，避免长期受交变应力时出现应力集中导致的断裂问题。支撑座的安装面与轴承孔的垂直度公差控制在0.02毫米以内，能够保证装配后光轴与安装基准面的平行度要求，减少光轴运行时的滑动阻力，延长直线轴承的使用寿命。针对小型设备经常需要调整导向轴位置的需求，这款支撑座的结构没有多余的突出结构，拆卸时只需要松开两个安装螺丝就可以整体取下，调整位置后重新锁紧即可，不需要额外拆卸轴承，维护调整的便利性较强。在实际装配过程中，这类支撑座可以成对使用，分别固定在光轴的两端，也可以单组使用配合另一端的滑动支撑结构，根据不同的行程长度和负载大小灵活配置，适配不同的机构设计需求。
