带减速结构微型12V直流驱动电机

做小型自动化设备结构设计的同行应该都有体会，选微型驱动件的时候最头疼的就是空间和扭矩的平衡——直驱电机转速够但扭矩不足，加外置减速箱又会挤占本就紧张的安装空间，这款集成减速结构的微型直流电机刚好能解决这类痛点。从实际应用场景来看，这类小尺寸减速电机的适配范围非常广，小型智能门锁的锁舌驱动、桌面级3D打印机的送料机构、家用小型电动工具的动力输出、便携医疗设备的微调机构、智能小车的轮组驱动，甚至是桌面摆件的动态传动结构，都能看到这类集成减速结构微型电机的身影，核心原因就是它把动力输出和减速增扭做了一体化集成，不需要设计人员额外搭配减速组件，能大幅缩短选型和结构适配的周期。

从功能特性上看，这款电机采用12V直流供电，属于行业内通用的低压驱动规格，适配绝大多数小型设备的供电体系，不需要额外做升压或者降压电路设计，降低了电控部分的设计复杂度。集成的减速结构采用多级齿轮传动布局，能把电机转子端的高转速降到适配负载的输出转速区间，同时把输出扭矩放大到直驱电机的数倍，足够带动小型负载做平稳的传动动作，不会出现直驱电机带载启动无力、低速运转抖动的问题。输出轴采用扁位配合的结构设计，和配套的传动轮、摆臂连接时不需要额外做防松结构，靠扁位的面接触就能传递足够的扭矩，避免长期运转后轴和连接件之间打滑空转的问题。

从设计思路层面拆解这款模型的结构，能看到研发人员在空间利用率上做了不少考量：电机主体和减速箱采用直连式布局，没有额外的连接法兰或者过渡结构，把整体的轴向长度压缩到了最小，外壳的安装固定位直接和减速箱壳体做了一体化设计，两个对称的安装孔位分布在减速箱壳体的两侧，安装时不需要额外做固定支架，直接用螺丝就能把电机锁在设备的安装基板上，减少了额外加工件的数量。电机尾部的接线端预留了足够的焊线空间，同时壳体对应位置做了走线避让槽，焊接导线后不会因为导线的凸起影响电机的安装贴合度，也能避免导线被壳体和安装板挤压破损造成短路。

再说到外形尺寸和安装边界，这款电机的整体轮廓非常规整，除了输出轴部分的凸起，主体部分都是规则的矩形截面，在做结构布局的时候很容易预留安装空间，不需要为不规则的壳体做额外的避让设计。安装孔的孔距是标准化的微型电机安装尺寸，和市面上同规格的微型减速电机安装孔位完全兼容，做设备迭代或者旧设备维修替换的时候，可以直接互换安装，不需要修改原有安装基板的孔位。输出轴的伸出长度做了精准控制，搭配常规的传动齿轮或者同步轮时，不需要额外裁切轴长，轴径也是通用的微型电机轴尺寸，市面上的标准传动件都能直接适配，不需要定制加工连接件。

在实际做结构选型的时候，还要注意几个安装细节：首先是电机的安装面要保证平面度，锁紧固定螺丝的时候要对角均匀施力，避免壳体受力不均导致内部齿轮啮合错位，出现运转噪音大或者齿轮磨损加快的问题；其次是输出轴和负载的同轴度要控制在合理公差范围内，偏心量过大会给输出轴增加额外的径向载荷，长期运转会造成轴瓦磨损，缩短电机的使用寿命；另外接线的时候要注意正负极对应，这款电机是直流供电，正负极反接会导致输出轴反转，虽然不会直接损坏电机，但会造成设备动作逻辑错误，接线完成后要先做低压点动测试，确认转向符合设计要求后再固定接线。

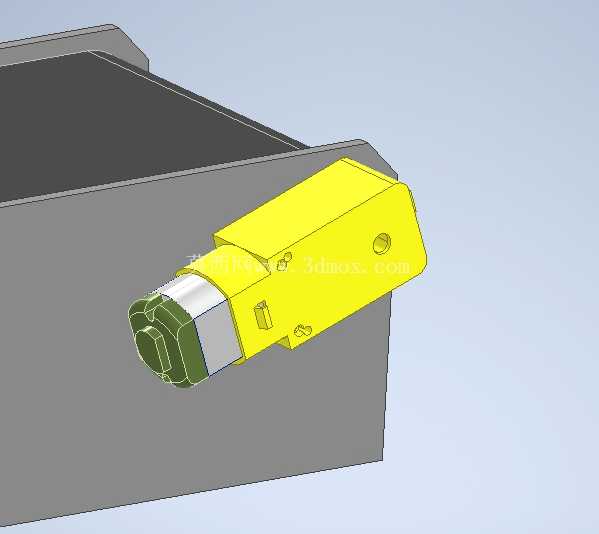

从三维建模的角度看，这款模型把所有的安装特征都做了精准还原，包括壳体上的安装孔位、输出轴的扁位尺寸、接线端的避让空间，在做整机装配设计的时候，可以直接把这个模型调入装配体，用来校验安装空间是否足够、和周边结构是否存在干涉，不需要自己再从零开始测绘建模，能节省不少结构设计阶段的时间。模型的分件也和实际生产的零件分件一致，减速箱壳体、电机主体、输出轴、端盖都做了独立的零件拆分，要是需要做结构改进或者参数调整，也能直接在对应零件上修改特征，不用重新拆分零件。
