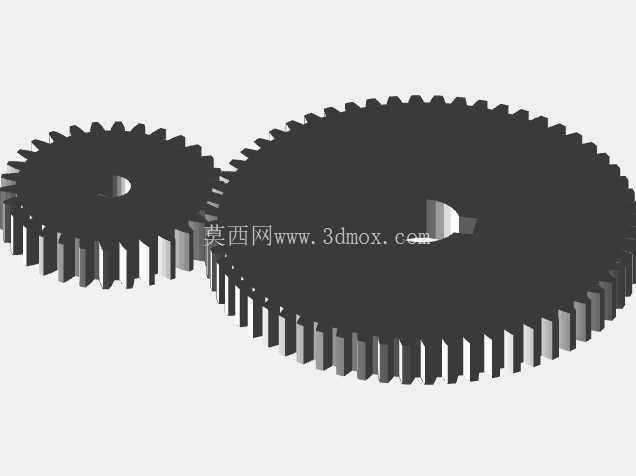

双外啮合直齿传动齿轮组结构设计

在常规机械传动系统的布局设计中，直齿圆柱齿轮是应用覆盖范围最广的动力传递构件之一，这套双外啮合直齿轮组，主要面向定传动比平行轴动力传递场景设计，可适配中小载荷、中等转速的传动链路需求。从实际应用场景来看，这类双齿轮啮合结构常见于小型自动化设备的动力输出端、轻工机械的进给传动单元、教学演示用传动教具、小型电动工具的减速模块中，也可作为非标设备开发中传动链路的基础选型参考，帮助结构工程师快速完成啮合副的参数匹配与安装位校核。

这套齿轮组采用标准20度压力角设计，是通用机械传动中应用最成熟的齿形参数，能在加工便利性、传动承载能力、啮合噪音控制三者间取得较好的平衡，避免非标齿形带来的加工成本上升、互换性差的问题。齿宽参数的设定充分考虑了中小载荷工况下的齿面接触强度需求，既不会因齿宽过窄导致齿面单位面积载荷过大、加剧磨损，也不会因齿宽过大造成齿轮加工时的齿向误差累积、啮合时出现偏载啃齿的问题。

设计过程中首先确定了2:1的固定传动比，对应大小齿轮的齿数匹配经过严格的啮合验算，确保传动过程中不存在根切问题，同时重合度满足连续传动的基本要求，避免啮合切换时出现冲击、传动卡顿的情况。大齿轮与小齿轮的中心孔尺寸分别适配常规的传动轴径，安装时可通过平键配合实现周向固定，也可根据实际安装需求加装紧定螺钉做轴向限位，适配不同的安装固定方式。齿轮的齿顶圆、齿根圆参数均按照标准模数系列推导，齿根过渡圆角做了优化处理，能有效降低齿根处的应力集中，提升齿轮在交变载荷下的疲劳寿命，减少长期运行过程中齿根断裂的风险。

从安装边界来看，这套齿轮组的轴向尺寸紧凑，不需要预留过大的轴向安装空间，平行轴的中心距公差可按照常规IT7级精度控制，即可保证正常的啮合侧隙，既不会因侧隙过大导致传动回程误差超标，也不会因侧隙过小出现运转卡滞、润滑脂无法进入啮合面的问题。在实际装配时，需要保证两根安装轴的平行度误差在允许范围内，否则会出现齿面接触偏斜，导致局部磨损加剧、传动噪音上升的问题。齿轮的端面与安装基准面的垂直度也做了相应的公差控制，避免装配后齿轮出现轴向窜动，影响啮合精度。

在实际使用场景中，这套齿轮组可采用润滑脂润滑，适合开式或半开式的传动环境，不需要额外配置复杂的润滑油路，维护成本较低。对于载荷波动较小、连续运转时长中等的工况，采用常规45号钢调质处理即可满足使用要求；如果应用在转速更高、载荷更大的场景，也可将材质更换为40Cr并做齿面高频淬火处理，进一步提升齿面硬度与耐磨性能。建模过程中严格按照渐开线齿形生成逻辑构建齿廓，没有做简化齿形的处理，可直接用于后续的工程图导出、啮合运动仿真、3D打印样件验证等工作，也可作为参数化建模的基础模板，通过修改模数、齿数、齿宽等参数快速生成不同规格的啮合齿轮组，缩短非标传动件的设计开发周期。

在设备选型匹配时，工程师可直接参考这套齿轮组的安装尺寸完成传动腔的结构设计，提前预留出齿轮运转的安全间隙，避免齿轮运转时与周边结构件发生干涉。同时这套齿轮组的参数完全符合通用机械设计标准，具备良好的互换性，后期维护更换时不需要单独定制非标件，可直接采购对应参数的标准齿轮完成替换，降低设备的后期维护成本。在做运动仿真时，这套精准建模的齿轮组可真实模拟啮合传动的运动过程，帮助工程师提前验证传动链路的运动逻辑，排查干涉问题，减少物理样机试制阶段的问题整改次数。
