小模数直齿外齿轮传动件结构设计

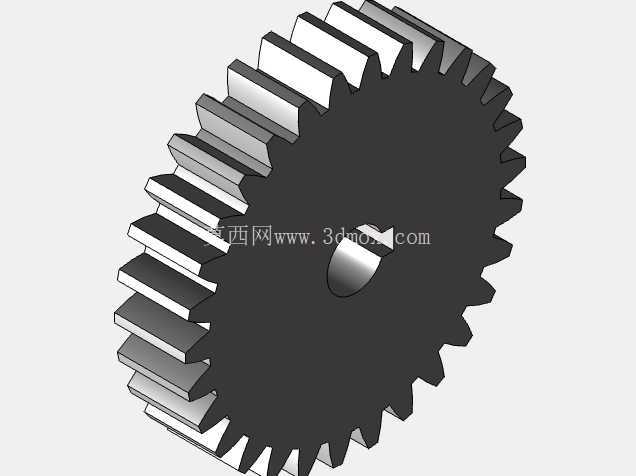

　　在小型精密传动场景中，这类小模数直齿外齿轮的应用覆盖了从消费电子传动模组、小型办公设备走纸机构到微型自动化送料单元的多个细分领域，作为定传动比动力传递的核心基础零件，其设计精度直接决定整套传动系统的回程误差、运转噪音与负载寿命。做这类齿轮的三维结构设计时，首先要匹配安装端的边界约束：中心孔是与传动轴配合的核心安装基准，孔的公差带需要根据配合类型选定，间隙配合适合需要频繁拆装的调试工位，过渡配合则适配长期固定运转的传动节点，孔壁的粗糙度要求也需要和轴的表面处理工艺对应，避免长期运转出现跑圈磨损。

　　齿宽的设定需要兼顾承载能力和安装空间，在狭小的设备内腔中，过宽的齿轮会挤占其他传动件的布置空间，过窄则会在额定负载下出现齿面压溃的风险，设计时需要结合单齿接触强度的校核结果，在空间允许的范围内选取合理的齿宽值。模数的选择是齿轮设计的核心环节，1.5mm的模数属于小型精密传动常用的模数区间，对应的齿距、齿高参数既可以满足轻载场景下的扭矩传递需求，也能保证加工时的工艺可行性，无论是滚齿加工还是线切割成型，都能稳定达到设计要求的齿形精度。齿数的确定需要和配对齿轮共同计算传动比，30齿的设计在同模数齿轮中属于中等齿数区间，既不会因为齿数过少出现根切问题影响齿根强度，也不会因为齿数过多导致齿轮外径过大，挤占设备内部的安装空间。

　　压角选用20度是通用传动齿轮的标准选择，这个压力角下的齿形齿根厚度适中，承载能力和运转平稳性达到较好的平衡，相比小压力角齿轮拥有更强的抗冲击能力，相比大压力角齿轮又能有效降低运转时的径向载荷，减少轴承端的受力负担。设计齿形时需要注意齿顶圆和齿根圆的过渡处理，齿根处的圆角不能过小，避免应力集中导致长期交变载荷下出现齿根断裂，齿顶的倒角也需要按照工艺要求设计，避免装配时齿端磕碰产生毛刺，影响啮合精度。中心孔处的键槽设计是扭矩传递的关键结构，键槽的宽度、深度公差需要和所选的平键参数匹配，键槽的位置度公差也要严格控制，避免装配时键侧受力不均，出现传动卡顿的问题。

　　在实际设备选型中，这类齿轮常被用于平行轴之间的定比传动，比如小型输送带的驱动端、精密调节机构的进给端，安装时需要保证两轴的平行度误差在允许范围内，否则会出现齿面偏载，局部磨损加剧的问题，同时中心距的误差也要控制在齿侧间隙允许的范围内，间隙过大会导致传动回程误差增大，反向传动时出现明显的空程，间隙过小则会导致运转卡滞，齿面磨损加快。建模过程中，齿形的生成需要严格按照渐开线方程推导，不能用近似圆弧替代渐开线齿廓，否则会导致啮合时出现干涉，运转噪音增大，每个齿的分度误差也要均匀控制，保证传动时的瞬时传动比稳定，避免出现速度波动影响终端设备的运行精度。这类直齿轮相比斜齿轮，没有轴向力，对轴承的轴向承载能力没有额外要求，安装结构更简单，加工成本也更低，非常适合对传动平稳性有一定要求但负载不大的中低速传动场景，在小型通讯设备的调节机构、消费电子的内部传动模组中，这类参数的直齿轮是非常常用的基础传动零件，设计时只要把控好安装基准的公差、齿形的精度以及配合面的参数，就能保证整套传动机构长期稳定运行。
