直排布局21700圆柱电芯固定支架结构

在储能电站、移动机器人动力包、低速电动车电源系统的结构开发环节，圆柱电芯的固定与排布一直是影响整组可靠性的核心细节，这款直型排布的21700电池座，正是针对8颗21700规格圆柱电芯的成组需求开发的结构件。从实际应用场景来看，这类支架常被用在小型户用储能模组、服务机器人动力舱、便携储能电源的内部电芯堆叠环节，替代传统的胶粘、扎带固定方案，解决圆柱电芯成组后易移位、极耳接触不良、散热间隙不均的问题。

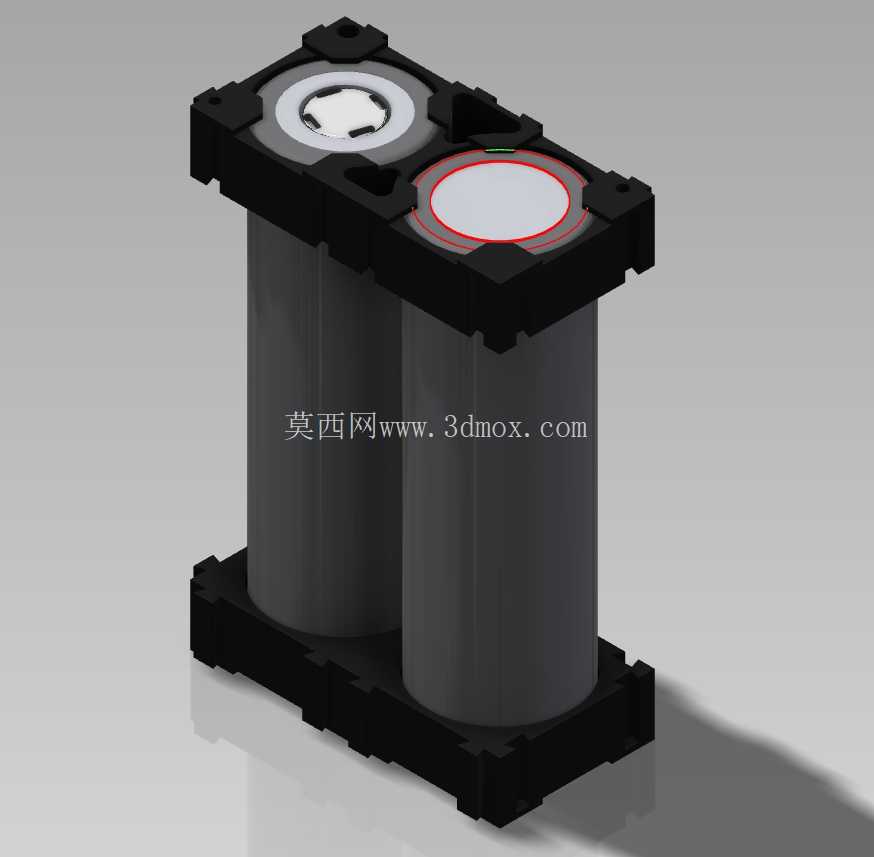

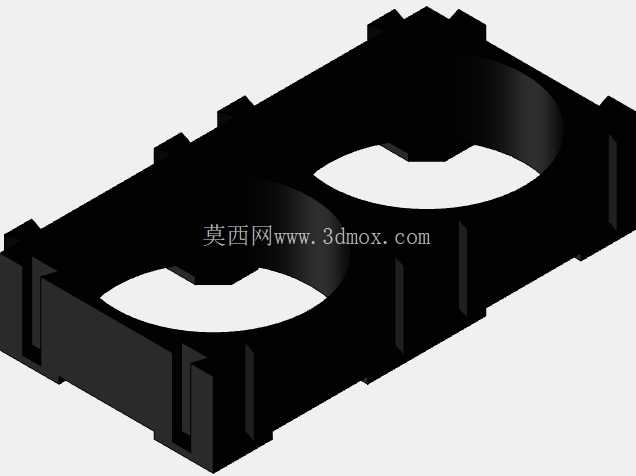

从功能特性上看，这款电池座采用上下分体式卡接结构，上支架对应每颗电芯的正极盖帽位置做了下沉式定位槽，槽体内径匹配21700电芯的正极凸台尺寸，装配时电芯正极卡入槽内即可完成径向定位，避免电芯在支架内出现径向窜动；下支架对应电芯的负极端面做了环形支撑凸台，凸台高度控制在3mm，既可以承托电芯底部的重量，又能预留出镍片焊接的操作空间，不会因为支架结构干涉导致汇流排焊接虚接。上下支架之间通过侧边的定位柱与卡扣实现预固定，装配时不需要额外打胶或者加装紧固件，将电芯依次卡入下支架的支撑位后，扣合上支架按压到位即可完成整组电芯的预固定，后续直接进行汇流排焊接、采样线布置即可，大幅提升成组装配的效率。

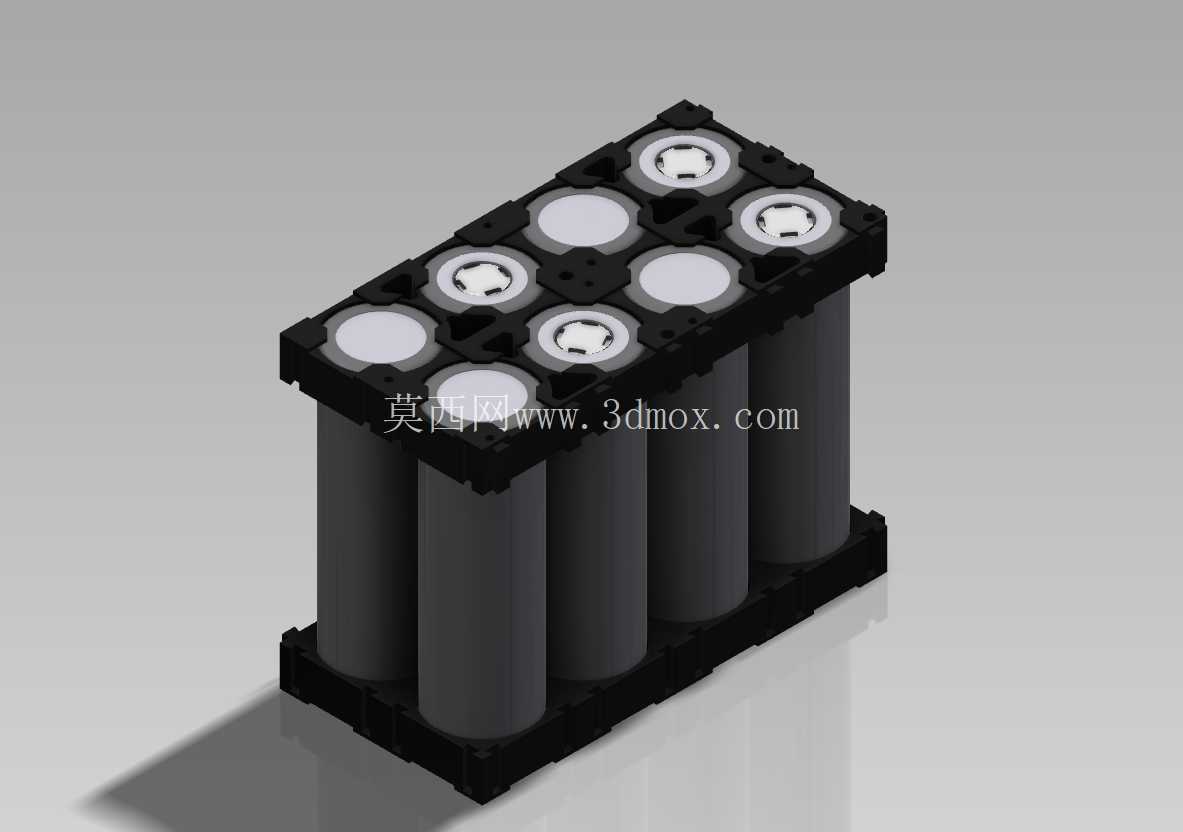

设计思路上，这款支架没有采用错位排布的结构，而是选择了线性直排布局，8颗电芯分两排平行排布，每排4颗，相邻电芯的中心距严格控制在23mm，既保证了电芯之间预留有1.3mm的均匀散热间隙，避免电芯充放电过程中热量堆积形成热失控隐患，又能最大化压缩模组的横向占用空间，适配狭长型的设备安装舱位。支架本体采用阻燃ABS材质注塑成型，材料本身满足UL94-V0阻燃等级，在电芯出现异常发热的情况下不会快速熔融引燃，提升整组的安全冗余；支架的壁厚控制在1.8mm，在保证结构强度的前提下尽可能减少材料用量，降低支架本身的重量占比，提升电池组的整体能量密度。

从安装边界来看，这款8位直型21700电池座的整体外形长度控制在185mm，宽度为92mm，上下支架扣合后的总高度为72mm，匹配21700电芯70mm的标准高度，扣合后上下支架的端面与电芯两端的高度差控制在1mm以内，既不会因为支架突出过多导致模组总高度超标，也不会因为支架低于电芯端面导致汇流排焊接时压伤电芯极柱。支架的四个边角位置预留有M3规格的安装沉孔，沉孔深度为2mm，装配时可以通过螺丝将整个电芯支架组固定在电池包的下箱体上，固定后支架与箱体之间预留有2mm的通风间隙，方便底部风冷气流通过带走电芯工作产生的热量。

在实际选型使用时需要注意，这款支架适配的是标准直径21mm、长度70mm的21700圆柱电芯，不支持加长规格的21700电芯或者带外皮加厚的非标电芯；相邻电芯的间隙仅适配0.3mm厚度的纯镍汇流排，如果采用铜镍复合汇流排需要提前确认汇流排的厚度是否会与支架的定位凸台产生干涉。另外支架上对应每颗电芯的位置没有预留温度传感器的安装位，如果需要做单电芯温度采样，需要在支架侧边额外加装采样固定座，或者在装配时将温度传感器贴附在电芯侧壁的间隙位置。对比传统的单颗电芯固定支架，这种整排一体式的支架可以减少装配时的对位步骤，避免单颗支架拼接时出现的累计公差，保证整组电芯的极柱平面度控制在0.2mm以内，让汇流排焊接时每一个焊点的压力一致，降低虚焊、脱焊的概率，提升电池组的长期循环可靠性。
