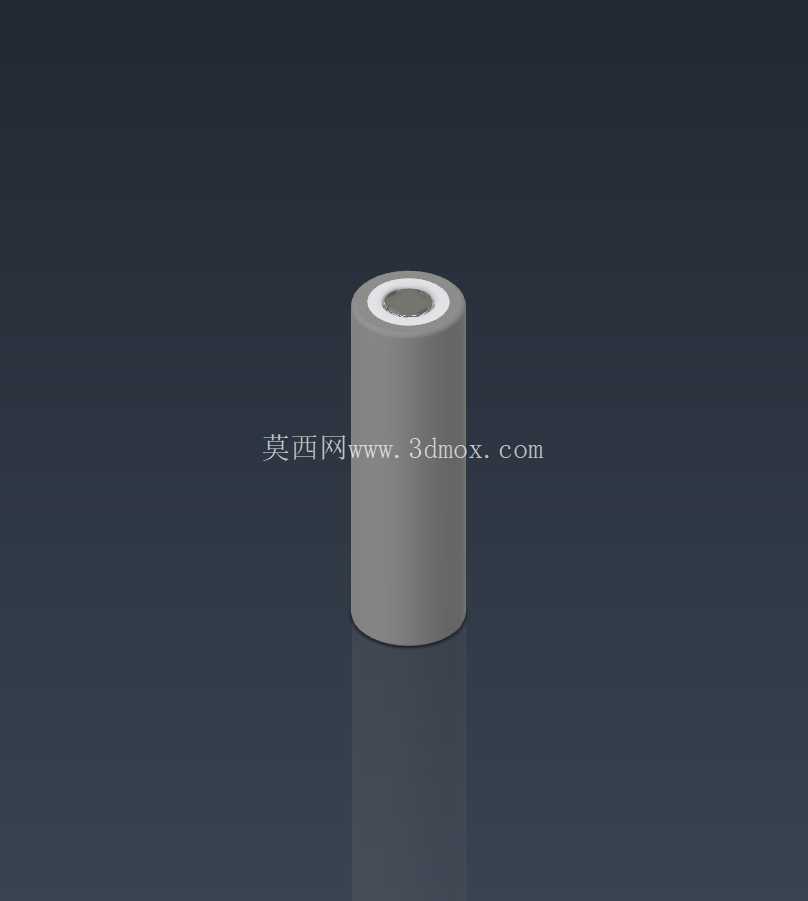

21700规格圆柱锂离子电芯结构设计

　　在便携储能、轻型动力、消费电子的结构设计环节，圆柱电芯的选型与适配一直是结构工程师需要反复核对边界的核心部件，21700规格圆柱电芯作为当前应用覆盖范围极广的电芯品类，其三维结构的精准建模，是开展电池包排布、仓体适配、固定结构设计的前置基础。不同于常规消费级小容量圆柱电芯，21700电芯的径向尺寸达到21mm，轴向高度为70mm，相比传统18650电芯，在相同体积能量密度下的单电芯容量提升明显，同时圆柱形态自带的结构强度优势，让其在成组过程中不需要额外增加过多的结构支撑件，就能满足常规振动、冲击工况下的结构可靠性要求。

　　从实际应用场景来看，这类电芯既可以单颗用于强光手电、便携检测仪器这类对供电体积有严格限制的手持设备，也可以通过串并联成组，应用在电动两轮车、家用储能电源、户外便携供电设备、小型工业巡检机器人的动力系统中，不同应用场景下对电芯的安装固定方式存在明显差异：单颗使用时多采用带弹性触点的筒状仓体，通过侧壁弹片或者端面弹簧实现电极的可靠接触，避免设备跌落时出现接触断电的问题；多颗成组时则需要搭配塑胶支架、镍片焊接或者汇流排连接，此时电芯的外形尺寸公差就直接影响成组后的整体装配精度，若建模时未考虑电芯壳体的最大实体尺寸，很容易出现支架装配卡滞、汇流排对位偏移的问题。从产品结构特性来看，这款21700电芯采用钢制冲压外壳作为负极载体，壳体顶部设置有绝缘密封结构与正极盖帽，盖帽内部集成有过流保护、泄压防爆的结构，建模过程中需要严格区分壳体、绝缘层、正极盖帽的配合边界，尤其是壳体卷边位置的圆角尺寸、盖帽与壳体的配合台阶，这些细节直接关系到后续固定结构的避让设计——很多新手工程师在做电池仓设计时，容易忽略电芯正极盖帽的突出高度，导致仓盖装配后挤压正极绝缘层，埋下短路隐患。

　　在设计思路层面，这款电芯的三维建模完全遵循实物的装配层级做拆分：首先以中心轴线为基准绘制径向截面，通过回转特征生成电芯主体的基础轮廓，再分别对顶部正极盖帽的多层结构、底部壳体的收底圆弧做细节特征处理，壳体表面不做多余的纹理刻画，保留圆柱面的光滑特征，匹配实际电芯外包PET绝缘膜的表面状态，同时严格控制各特征的尺寸公差带，将径向尺寸的偏差控制在±0.1mm范围内，轴向高度偏差控制在±0.15mm范围内，完全满足结构设计阶段的干涉检查、装配模拟需求。从安装边界的角度来说，采用这款电芯做结构设计时，需要在电芯径向预留至少0.2mm的间隙，用于容纳绝缘膜厚度与装配公差，轴向则需要根据连接方式预留对应的接触空间：如果采用弹簧触点连接，需要预留0.5-1mm的弹簧压缩行程；如果采用焊接连接，需要预留镍片或者汇流排的厚度空间，同时要注意电芯壳体侧壁为负极导通面，在成组设计时必须做好相邻电芯之间的绝缘隔离，避免出现壳体接触短路的问题。

　　另外，圆柱电芯的圆柱面在做固定时，不适合采用整周抱紧的结构，一方面是整周抱紧会影响电芯的散热空间，另一方面过紧的包覆会在电芯充放电膨胀时产生额外的结构应力，长期使用后容易出现固定结构开裂或者电芯壳体变形的问题，常规设计中多采用点接触或者局部筋位限位的方式，既可以限制电芯的径向窜动，又能给电芯预留足够的膨胀与散热空间。在三维建模的细节处理上，这款模型特意还原了电芯正负极的高度差，避免设计时出现正负极接反的结构错误，同时对壳体底部的圆角做了精准还原，这个位置的圆角尺寸直接影响电池仓底部导向斜面的设计，如果忽略这个圆角，电芯装入仓体时很容易出现卡滞，无法顺利装配到位。对于从事便携设备、小型动力设备结构设计的工程师来说，精准的电芯三维模型可以大幅减少前期样机验证阶段的装配问题，不需要反复调整电池仓的尺寸来适配实物电芯，在排布串并联结构时，也可以直接通过模型模拟不同排布方式下的空间利用率，优化电池包的整体体积，在满足容量需求的前提下尽可能缩小设备的整体尺寸。
