MPPT太阳能充电控制器三维结构设计

做光伏离网系统配套结构设计快八年，经手的充放电控制器少说也有三四十款，这次拆解重构的这款MPPT控制器结构，是针对户用分布式光伏、小型离网电站、户外移动光伏供电场景做的适配优化，和早年做的普通PWM控制器比，结构层面要考量的边界条件多了不止一倍。

先从实际安装场景倒推结构约束，这类控制器常规的安装场景分三类：一是户用光伏的壁挂式安装，多固定在户外配电箱内壁或者民居外墙的遮阳避雨处，安装面多为水泥墙面或者冷轧钢板电控箱壁，所以背部的挂装孔位做了上下两个长圆孔设计，孔距适配市面主流的150mm标准安装挂点，长圆孔的横向调节余量留了4mm，就算现场打孔出现小范围偏差也能顺利挂装，不用二次扩孔。二是移动光伏储能柜的内嵌安装，这类场景要求控制器能适配标准35mmDIN导轨安装，所以背部额外预留了导轨卡扣的安装槽位，卡扣采用可拆卸式设计，不需要导轨安装时可以直接拆下，不会突出背部平面影响壁挂贴合度。三是小型户外便携光伏系统的集成安装，这类场景对设备的抗振动性能要求更高，所以壳体侧边预留了M4的侧装螺丝孔，能直接锁附在储能设备的内部安装支架上，避免运输过程中出现松脱。

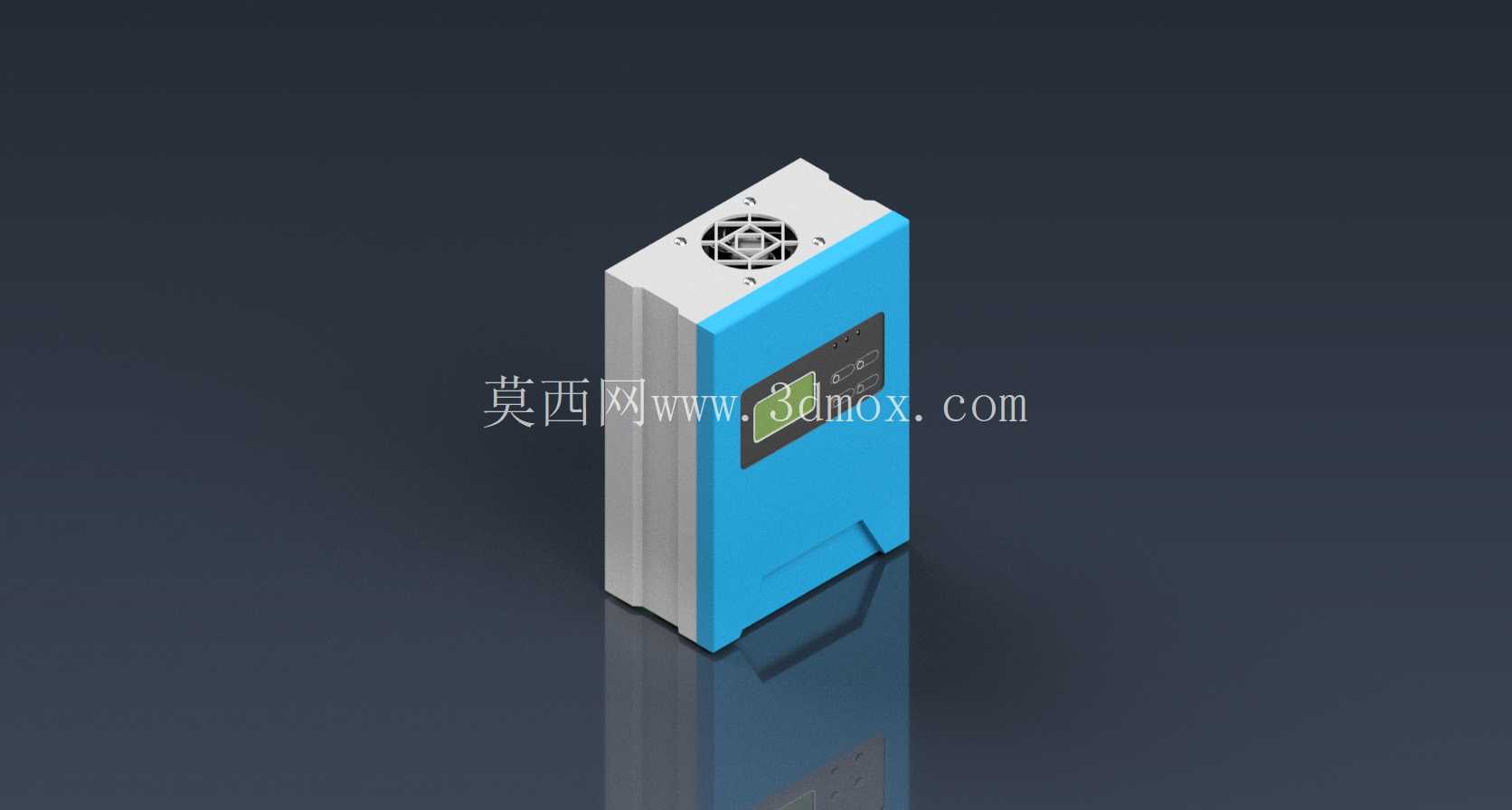

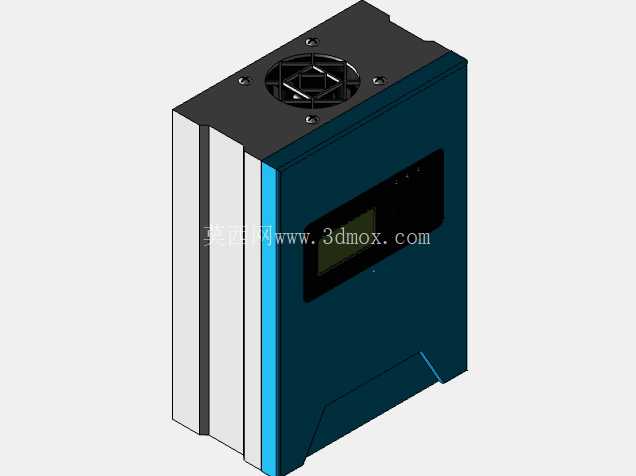

外形尺寸上，这款控制器的主体长宽高控制在210mm*125mm*65mm，这个尺寸是经过多轮布局迭代敲定的：宽度方向刚好能容纳内部的功率板、控制板、散热模组三层堆叠结构，不会因为内部空间局促导致走线弯折半径过小，也不会因为尺寸冗余造成材料浪费；高度方向预留了接线端子的操作空间，底部的光伏输入、电池输出、负载输出三个接线端子排，每个端子的接线空间留足了12mm，就算是用6平方的多股铜芯线压接冷压端子，也能顺利插入锁紧，不会出现线芯外露或者端子互相干涉的情况；厚度方向的尺寸主要匹配散热模组的高度，顶部的轴流风扇采用40mm*40mm的标准工业风扇，风扇和内部功率管的散热铝座之间预留了3mm的导风间隙，能让冷风直接吹过散热鳍片，不会出现风路短路的情况。

功能结构的设计上，首先要解决的是散热问题，MPPT控制器的功率管在满功率跟踪时的发热量不小，尤其是在夏季户外环境温度超过40度的时候，如果散热结构设计不到位，很容易出现功率降额甚至器件烧毁的问题。所以这款结构把功率管的安装面直接贴在壳体侧边的铝型材散热筋上，中间涂覆0.2mm厚的导热硅脂，减少接触热阻，顶部的风扇采用抽风式设计，冷风从壳体底部的进风栅进入，顺着散热鳍片的风道向上流动，带走热量后从顶部的风扇位置排出，进风栅的开孔做了45度的斜角设计，既能保证进风面积，又能防止户外的雨水直接溅入壳体内部。前面板的显示区域采用下沉式设计，液晶显示屏和状态指示灯嵌在面板内侧，外面覆盖一层透明的PC防护片，防护片和面板之间打了一圈密封胶，能达到IP30的防护等级，日常使用时不用担心灰尘或者少量溅水影响显示和按键操作，按键采用轻触式硅胶按键，按键行程1.5mm，按压力度控制在120g左右，操作反馈清晰，硅胶按键的边缘做了防水裙边设计，能避免水汽从按键缝隙进入壳体内部。

接线区域的结构设计也做了针对性优化，底部的接线端子排采用栅栏式结构，每个接线位之间都有绝缘隔板，能避免接线时线头误触造成短路，端子排的外侧预留了压线板的安装位，接好线之后可以把压线板盖上，固定线缆的位置，避免线缆被拉扯时直接把力传到端子上造成接线松脱。壳体的拼接结构采用卡扣加螺丝的双重固定方式，上下壳体的边缘做了错位的止口设计，拼接时止口互相咬合，能提升壳体的整体强度，也能减少缝隙进灰的可能，四个角的固定螺丝采用M3的十字盘头螺丝，螺丝孔做了沉台设计，螺丝锁紧之后不会突出壳体表面，不会影响安装和外观。

从三维建模的角度来说，做这类结构的时候要特别注意器件的干涉检查，尤其是内部的电解电容、电感这类高度较高的器件，要和壳体的内壁预留至少2mm的安全间隙，避免生产装配时出现器件顶壳的问题；走线槽的位置要提前规划，功率线和信号线要分开走，避免功率线的电磁干扰影响控制板的信号采集，所以在壳体内部的筋位设计上，特意做了分隔筋，把功率走线区和信号走线区隔开，装配时线材可以顺着筋位的走向布置，不用额外加扎带固定也能保持走线规整。另外，壳体的所有边角都做了R2的圆角处理，一方面是避免锐边划伤装配人员和用户，另一方面也能提升塑料壳体的注塑成型良率，减少尖角位置的应力集中问题，避免壳体受外力冲击时出现开裂。

实际应用中，这类控制器主要是搭配光伏板和储能电池使用，实时跟踪光伏板的最大功率输出点，把光伏板发出的电能高效转换后存储到电池里，同时还具备过充、过放、过流、短路的保护功能，结构设计上的所有细节，其实都是为了保障这些功能在各种复杂使用场景下能稳定运行，不会因为结构设计的缺陷导致设备故障，毕竟光伏设备很多都安装在偏远地区或者户外高处，后期维护的成本很高，结构设计阶段把可靠性做足，才能减少后续的运维麻烦。
