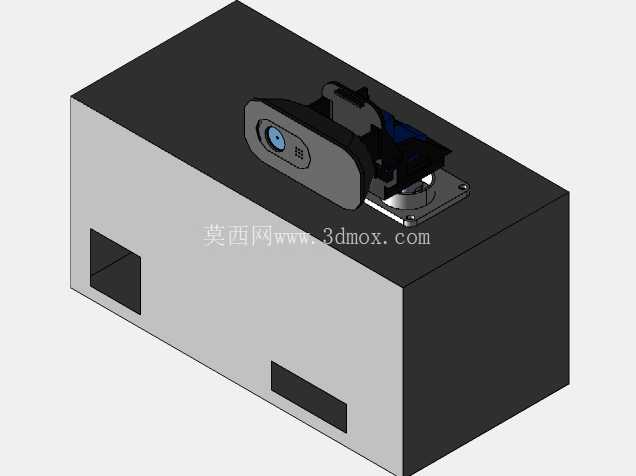

搭载视觉模块的SG90双轴舵机云台支架

在桌面级视觉巡检、小型智能设备视觉转向、嵌入式AI视觉验证场景中，双轴舵机支架是承载视觉模块、实现两个自由度角度调整的核心结构件，这款适配SG90舵机的双轴支架，专门针对小型摄像头模块的搭载需求做了结构优化，能满足多数轻量化视觉转向场景的安装使用要求。

从实际使用场景来看，这类双轴支架常被用于小型桌面监控设备的角度调节、教育类机器人的视觉云台、嵌入式AI识别项目的视觉转向机构，也可搭载在小型移动机器人顶部，配合视觉算法实现目标追踪时的镜头角度实时调整，相比单轴舵机支架，它能同时完成水平方向的回转与俯仰方向的角度调整，覆盖更大的视觉采集范围，无需额外增加转动机构就能实现半球形空间内的视角覆盖。

结构设计上，这款支架采用分层承载的思路，底部为水平转动舵机的安装基座，可直接固定在设备壳体顶面，基座预留的安装孔位完全匹配SG90舵机的标准安装尺寸，舵机输出轴通过舵盘与上层俯仰支架连接，俯仰支架的另一侧设置有支撑转轴，保证转动过程中支架不会出现偏摆，俯仰支架的安装面预留了通用小型摄像头模块的固定孔位，可直接固定常规尺寸的USB摄像头、CSI接口摄像头模块，无需额外做转接件加工。

考虑到SG90舵机的输出扭矩有限，整个支架的结构件都做了轻量化设计，在保证安装强度的前提下尽可能削减非受力区域的材料厚度，避免因支架自重过大导致舵机负载过高、出现丢步或者转动卡顿的问题。转动副的位置都预留了足够的装配间隙，不会出现舵机转动时结构件之间的摩擦卡滞，同时支架的走线位置做了隐藏式设计，摄像头的连接线可以顺着支架内侧的走线槽排布，不会因为支架转动拉扯线缆，也避免线缆外露影响整体外观。

安装边界方面，底部基座的固定孔位间距适配多数小型设备壳体的顶面安装空间，水平转动的角度范围可通过舵机本身的行程限制调整，最大可实现左右各90度的回转，俯仰方向的转动范围可覆盖向上30度到向下60度的区间，足够满足多数近距离视觉采集的角度需求。支架搭载摄像头后的整体重心落在水平舵机的输出轴中心线上，转动时不会出现偏心负载，能有效降低舵机的额外负载，延长舵机的使用寿命。

在实际装配过程中，这款支架不需要额外的定制加工件，所有连接位置都采用标准螺丝固定，舵机与支架的连接采用通用的十字舵盘，更换舵机或者摄像头模块时不需要对支架做二次修改，适配性较强。支架的结构强度足够承载常规100g以内的小型摄像头模块，不会因为设备移动或者转动出现支架变形、摄像头位置偏移的问题，对于做嵌入式视觉项目、小型智能设备开发的结构设计人员来说，这类标准化的双轴舵机支架可以直接套用，省去自行设计舵机安装结构、验证转动间隙的时间，缩短项目的开发周期。

不同于大负载的工业云台支架，这款针对SG90舵机设计的小型支架，更偏向轻量化、低成本的应用场景，整体结构紧凑，安装后不会占用过多的设备顶部空间，外露的结构件没有尖锐边角，在教育类机器人项目中使用也能避免磕碰划伤的问题。俯仰支架的摄像头安装面做了平面度处理，摄像头固定后不会出现倾斜，保证视觉采集的画面水平，减少后续算法做画面校正的工作量。
