一公斤级相扑竞技机器人结构设计

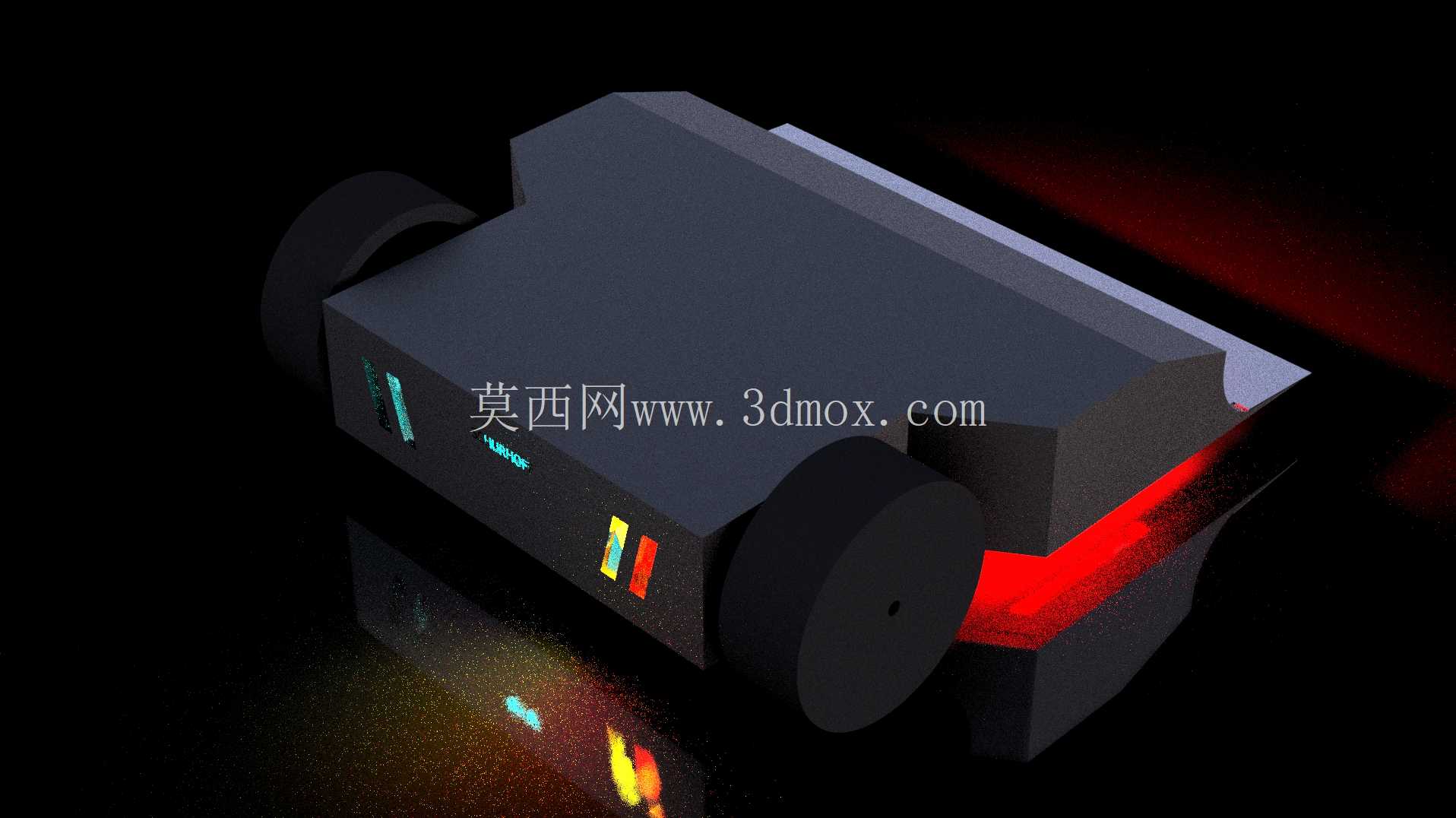

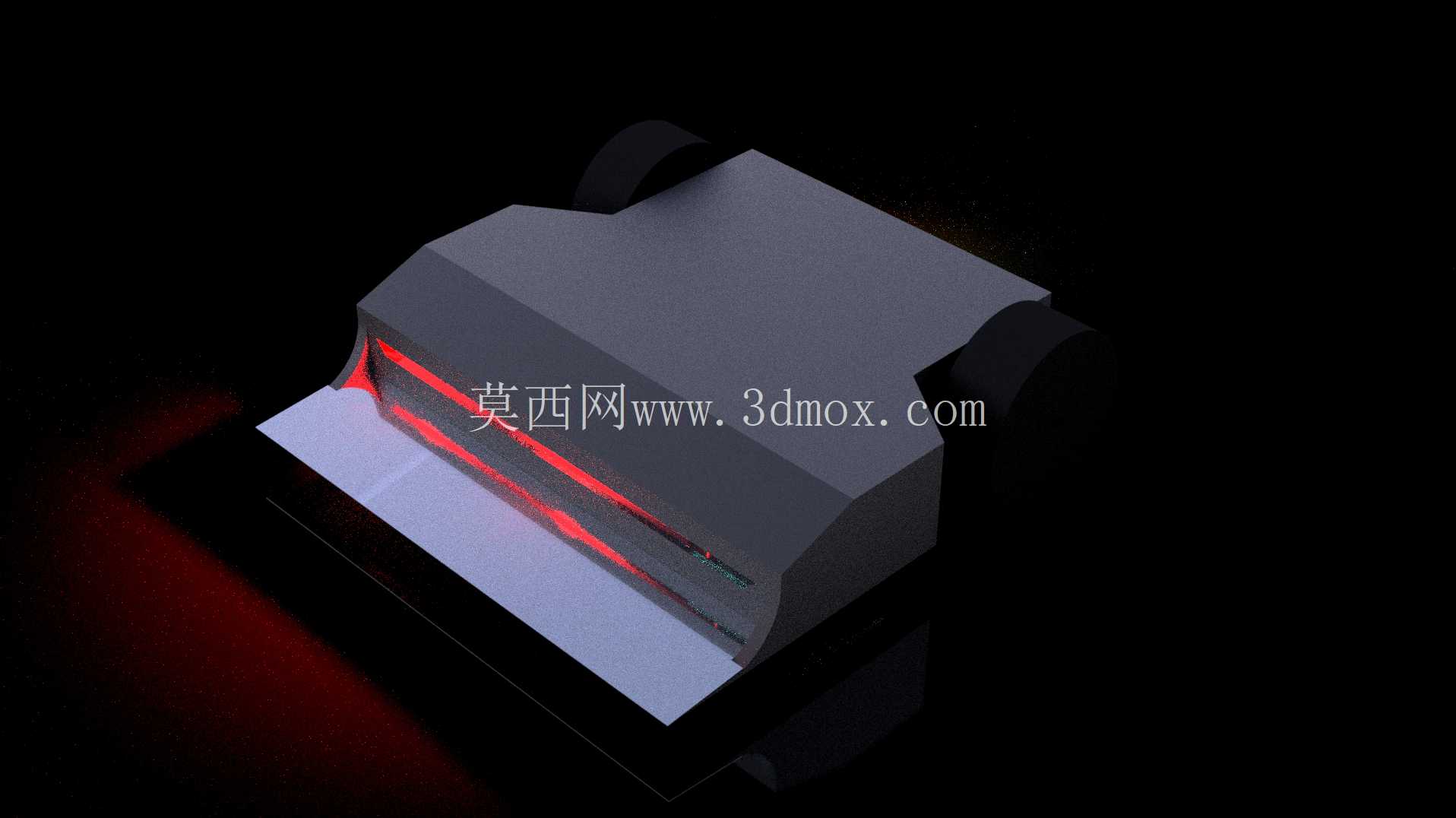

　　这款相扑竞技机器人的设计目标是适配1公斤级机器人对抗赛事的参赛需求，整体结构围绕赛事对抗的核心逻辑展开，在有限的重量配额内最大化结构刚性与对抗性能。从结构布局来看，整机采用低重心楔形主体设计，前端做了收窄的铲形结构，在对抗过程中可以顺利楔入对手机器人的底部结构，通过抬升对手轮系接地端的方式破坏其行走附着力，实现将对手推出竞技场地的对抗目标。主体外壳采用一体化弯折成型的结构设计，没有多余的外露连接件，避免对抗过程中结构件被对手勾挂造成损坏，外壳边缘全部做了圆角过渡处理，消除尖锐凸起带来的结构应力集中点，同时也符合赛事的安全规范要求。行走轮系采用两侧对称布置的大直径驱动轮设计，轮体隐藏在主体外壳的侧部凹槽内，不会直接暴露在对抗接触区域，避免对抗过程中轮体被直接撞击导致传动失效；轮面采用高摩擦系数的包覆材料，在标准竞技场地的哑光木质/塑胶台面上可以提供足够的抓地力，保证推挤过程中不会出现自身打滑的问题。内部结构设计上，将PCB控制板作为核心承载结构的一部分集成安装，没有额外设置独立的控制板安装支架，有效降低了整体结构重量，把节省下来的重量配额分配给前端铲面的加强结构与驱动轮系的配重块，进一步压低整机重心高度，提升对抗过程中的结构稳定性。

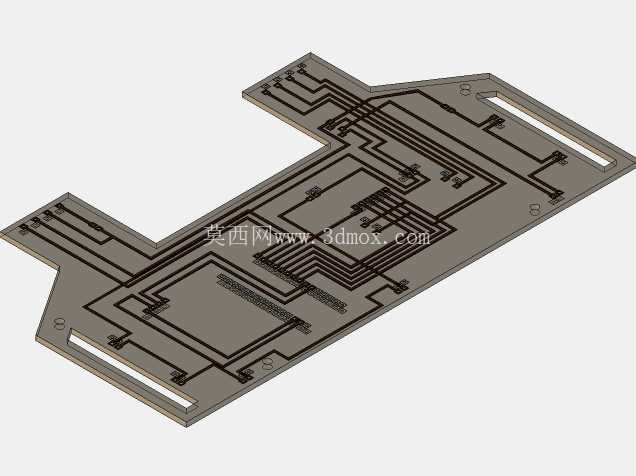

　　PCB板上集成了电机驱动电路、传感器接口与电源管理模块，走线全部隐藏在主体外壳的内部空腔中，没有外露线束，避免对抗过程中线束被拉扯造成电路故障。从安装边界来看，整机的外形轮廓控制在1公斤级赛事常用的尺寸限制范围内，主体宽度适配标准竞技台的对抗间距，前端铲面的离地高度控制在1mm以内，保证可以顺利楔入绝大多数同级别参赛机器人的底部间隙；驱动轮的安装位置做了下沉式设计，轮系最低点与铲面最低点处于同一水平面，整机放置在水平台面上时，铲面与台面之间没有可见间隙，不会出现对手从前端楔入自身底部的情况。动力匹配上，驱动电机选用大扭矩低转速的微型直流电机，配合减速齿轮组输出足够的推挤力，在额定电压下可以推动超过自身重量3倍的物体，满足对抗过程中的推挤需求；供电模块采用内置式安装，重心位置布置在整机纵向中心靠后的区域，配合前端铲面的楔入角度，在抬升对手前端时自身不会出现翘头失稳的问题。传感器预留接口布置在整机前端的内侧区域，不会被对手直接撞击损坏，可以根据参赛需求加装红外测距传感器或者边缘检测传感器，实现自动识别对手位置、检测竞技台边缘的功能，适配自主对抗类赛事的参赛要求。

　　结构装配上，整机采用模块化的装配逻辑，主体外壳、轮系、PCB板、供电模块之间通过快拆卡扣连接，不需要额外的专用工具就可以完成拆解维护，在赛事间隙可以快速更换损坏的零部件或者调整配重位置；所有结构件的壁厚都经过受力仿真校核，在1公斤级对抗的常见冲击力下不会出现塑性变形，关键受力部位比如轮系安装座、前端铲面根部都做了加厚处理，避免反复冲击下出现结构断裂的问题。整机的重心高度控制在整机高度的三分之一以下，在受到侧向撞击时可以快速回正，不会轻易侧翻；两侧轮系的间距做了加宽处理，提升横向稳定性，在推挤过程中不会因为侧向力出现偏移。

　　从实际应用场景来看，这类小型相扑机器人除了用于竞技赛事之外，也可以作为小型移动机器人的开发验证平台，其低重心结构设计、PCB集成承载的思路可以复用到小型巡检机器人、桌面移动作业机器人的结构设计中，其楔形前端的结构设计逻辑也可以为小型推料、移载机构的结构设计提供参考。在设计过程中，没有采用多余的装饰性结构，所有的外形特征都服务于对抗性能需求，外壳的斜面设计一方面可以降低正面受到的撞击力，让对手的撞击力顺着斜面分解到垂直方向，减少水平方向的受力，另一方面也可以在被对手从上方压制时顺利滑开，避免被对手压住失去移动能力。轮系的传动部分做了密封处理，避免对抗过程中场地的碎屑进入齿轮组造成卡滞，保证传动系统的可靠性。
