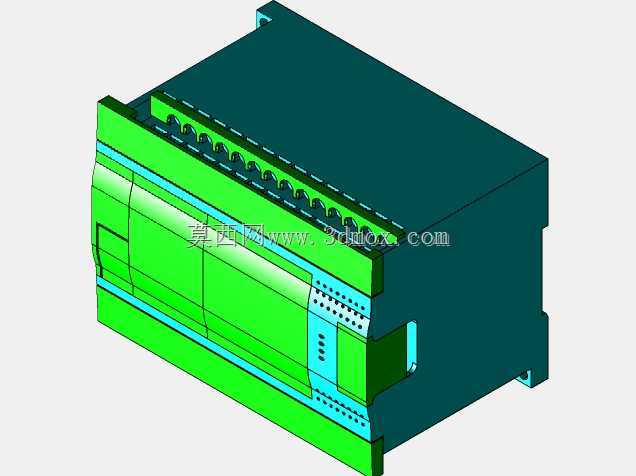

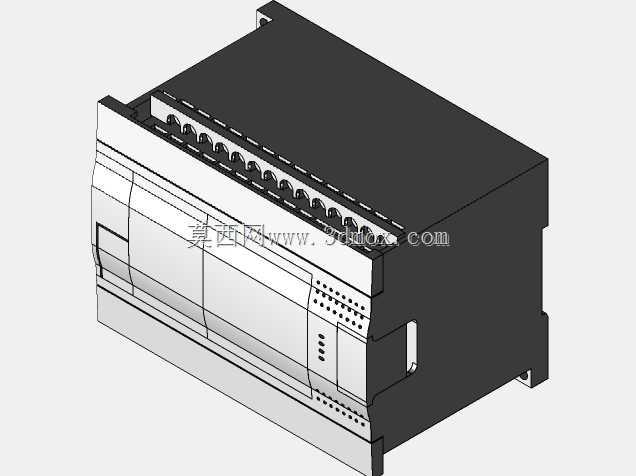

三菱FX3G-40m可编程逻辑控制器三维结构

　　在离散制造产线的电气控制柜排布设计阶段，这类小型PLC的三维结构模型是柜内布局干涉校验的核心参考元件，尤其适配机床辅机改造、小型输送线逻辑控制、单机自动化设备的核心控制单元选型场景，很多做专机改造的工程师在做柜内排布时，往往会因为缺少准确的元件三维模型，导致现场安装时出现接线空间不足、导轨卡位偏差、与周边断路器或端子排干涉的问题，这个模型完整还原了FX3G-40m的实体结构特征，能直接导入装配环境完成布局校验。从实际功能层面看，这款PLC属于三菱FX3G系列的40点规格机型，集成24点输入与16点晶体管/继电器输出点位，自带的扩展接口可以匹配通信模块、模拟量模块完成功能拓展，在小型机床的逻辑控制场景里，它可以完成主轴启停逻辑、

　　冷却泵触发、进给轴限位信号采集、安全门联锁判断这类核心控制任务，相比大型PLC它的成本更低、接线更简洁，不需要额外配置冗余的机架单元，很适合CA6140这类普通车床的数控化改造场景，替换原有老旧的继电器逻辑柜，大幅降低柜内接线的复杂度，提升设备运行的稳定性。做这个三维模型的时候，建模逻辑完全围绕实际安装与选型校验的需求展开，没有做多余的外观美化处理，首先还原了本体的分体式壳体结构：深绿色的上盖与亮绿色的底座卡扣配合结构完全参照实物的装配关系做了还原，上盖表面的输入输出端子排凹槽、状态指示灯开孔的位置都做了1:1的尺寸匹配，端子排区域的每一个接线端子卡位都做了结构还原，方便工程师在三维环境里模拟接线的弯曲半径，预留足够的走线空间；

　　侧面的扩展模块连接口的卡扣结构、底部的DIN导轨安装卡槽也做了完整建模，安装卡槽的尺寸适配标准35mm宽度的电气安装导轨，卡槽的弹性卡位凸起位置完全匹配实物的安装尺寸，能直接在装配环境里模拟导轨上的滑动安装过程，校验相邻元件之间的安装间隙。外形尺寸方面，模型完全参照实物的安装边界做了还原，本体的宽度、高度、深度尺寸都和实物一致，本体两侧的安装固定孔位的中心距、孔径都做了准确还原，除了导轨安装之外，也支持螺丝直接固定在安装板上的安装方式，模型里预留的孔位可以直接用来生成安装板的打孔定位图，不需要二次测量实物尺寸。在实际的设备设计流程里，这个模型可以直接嵌入整个电气柜的装配体中，完成三个层面的校验工作：首先是安装空间校验，

　　确认PLC本体和周边的开关电源、交流接触器、接线端子排之间预留足够的散热间隙，避免运行时热量堆积导致的元件过热故障；其次是接线空间校验，端子排前方预留的接线操作空间是否满足压线操作的需求，避免现场接线时因为空间不足导致的接线困难；最后是维护空间校验，确认PLC上盖的拆卸方向没有被其他元件遮挡，后期更换模块或者调整接线时不需要拆除周边其他元件，降低后期维护的难度。很多刚接触电气三维设计的工程师容易忽略PLC这类元件的细节结构，比如端子排的倾斜角度、状态指示灯的观察视角、扩展模块的连接突出尺寸，这些细节如果在建模时省略，很容易导致现场安装时出现意料之外的干涉问题，这个模型把这些容易被忽略的细节都做了还原，比如端子排区域的倾斜导向面、上盖表面的散热格栅结构、侧面的模块定位凸台，都和实物保持一致，不管是用来做电气柜的布局设计，还是用来做设备的三维可视化展示，都能满足精度要求。在机床改造的场景里，这类小型PLC往往安装在电气柜的中部导轨上，位置刚好和柜门的操作面板高度匹配，模型的尺寸精度可以帮助工程师提前确认柜门关闭时，PLC本体和柜门上的按钮、指示灯背面的接线柱之间不会发生碰撞，同时也能提前规划走线槽的排布位置，让输入输出线的走线路径最短，减少强电信号对PLC输入点的信号干扰。
