VRC竞赛用被动式立方体进料机构

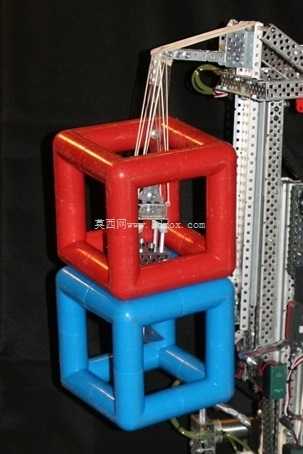

这套被动式立方体进料机构，是面向VRC机器人竞赛场景开发的专用执行端结构，核心作用是在竞赛对抗过程中，可靠完成立方体方块的存储、单次释放与对位推送，适配竞赛规则里的立方体堆叠、立柱投放类任务需求，不需要额外配置独立驱动元件，完全依靠机构自身的机械互锁逻辑完成动作触发，能有效降低机器人主控端口的占用，同时减少动力线路布设的复杂度，提升竞赛过程中机构运行的稳定性。

从实际应用场景来看，这类被动式进料机构主要搭载在竞赛机器人的上部执行区域，安装时需要匹配机器人上层框架的铝型材孔位，整体安装边界控制在120mm见方的竖向空间内，竖向总行程预留180mm的活动余量，不会和机器人的行走底盘、升降主臂产生运动干涉。机构底部采用多孔位安装板设计，兼容竞赛常用的25mm间距铝型材安装孔系，可以直接通过T型螺栓与机器人主框架锁紧，不需要额外加工转接板，现场调试时可以根据机器人整体重心分布，快速调整安装位置，适配不同的整机布局方案。

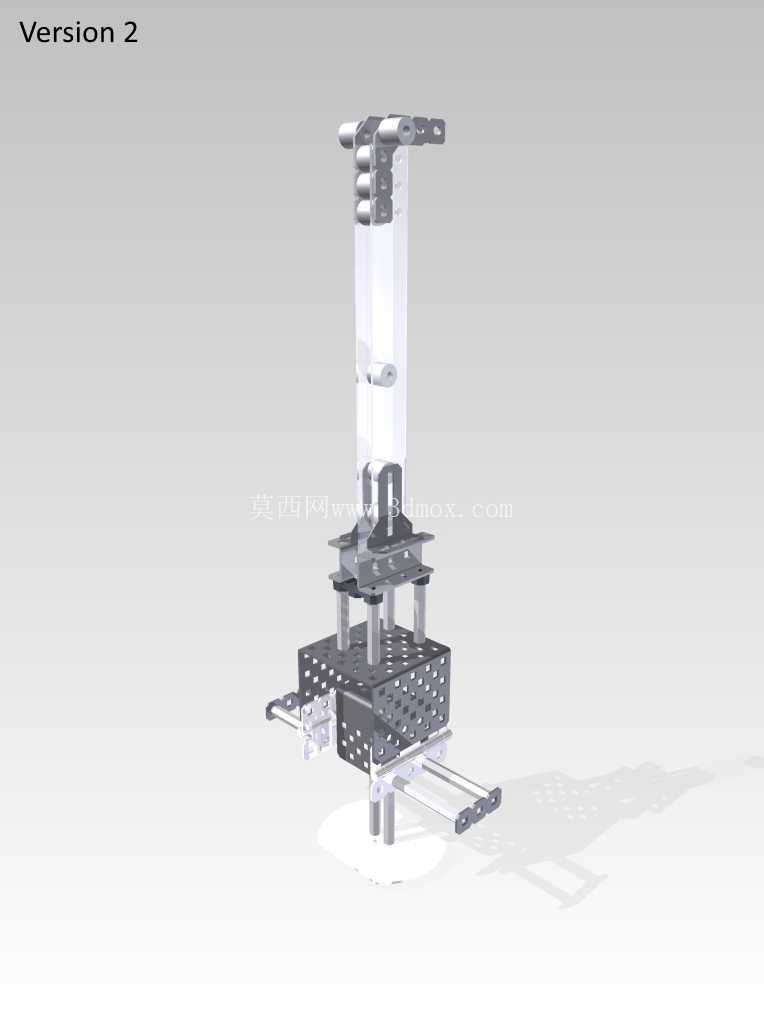

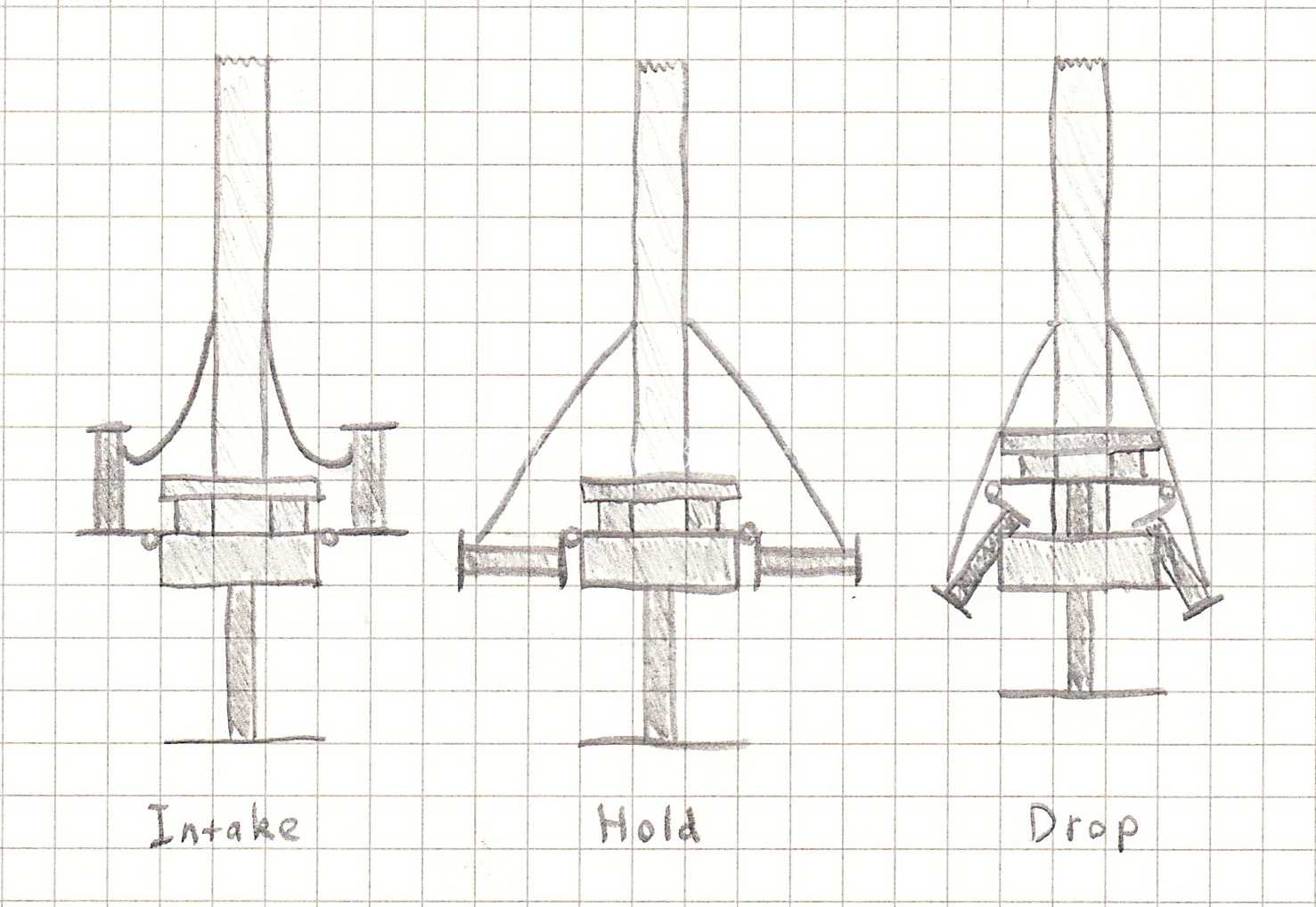

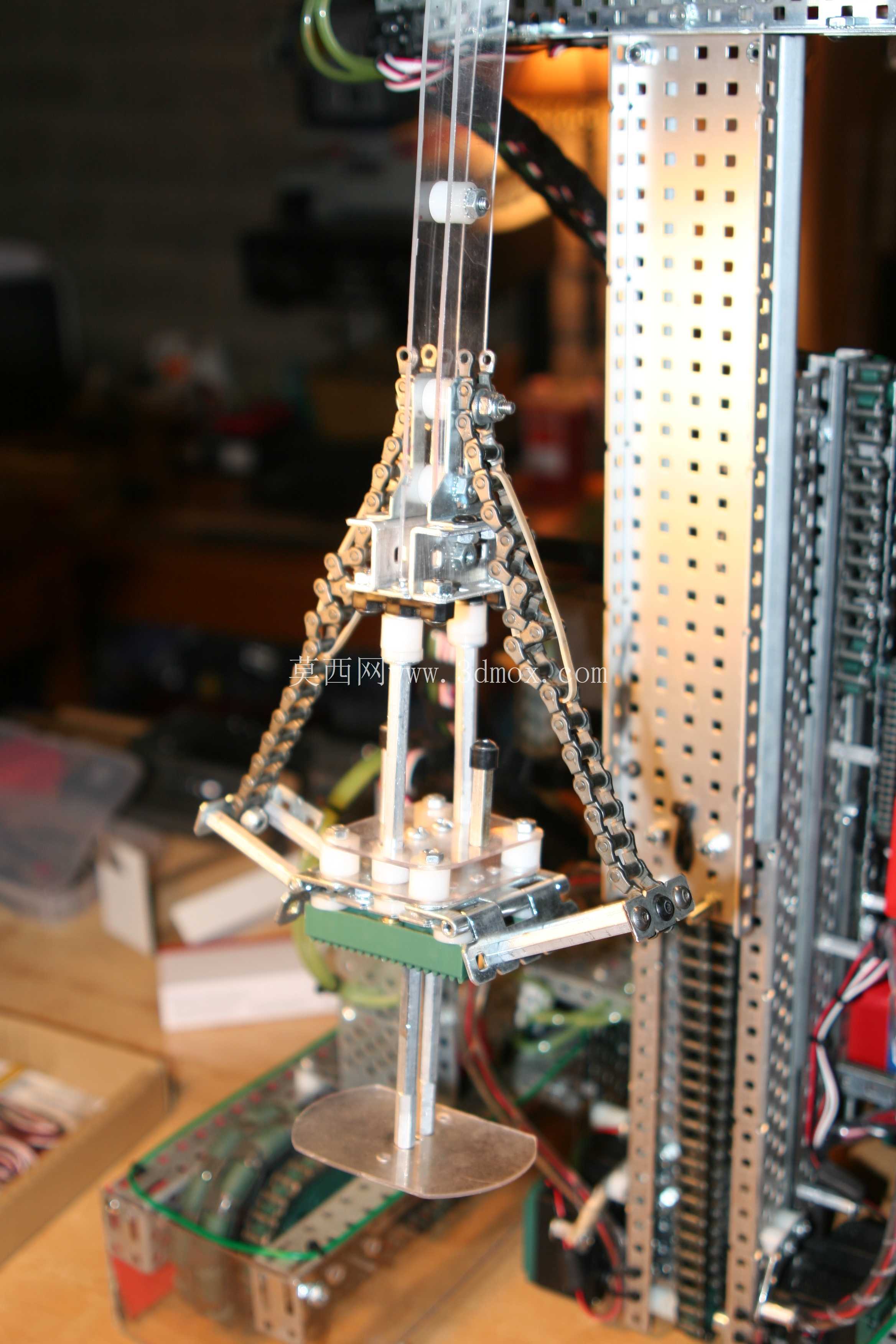

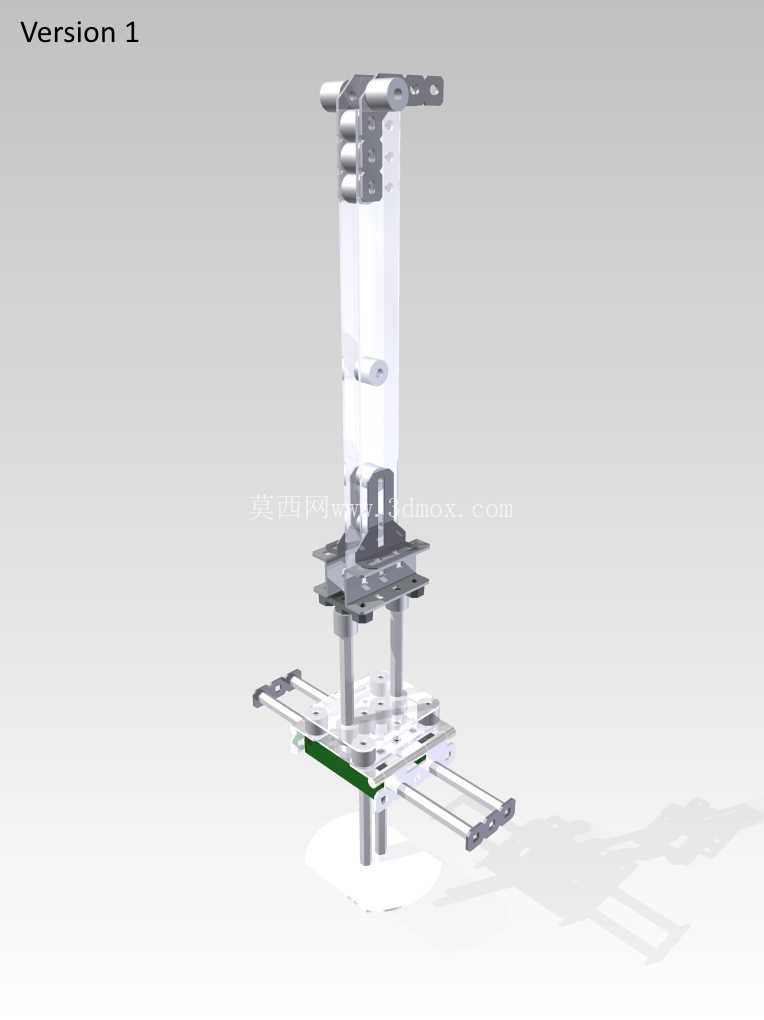

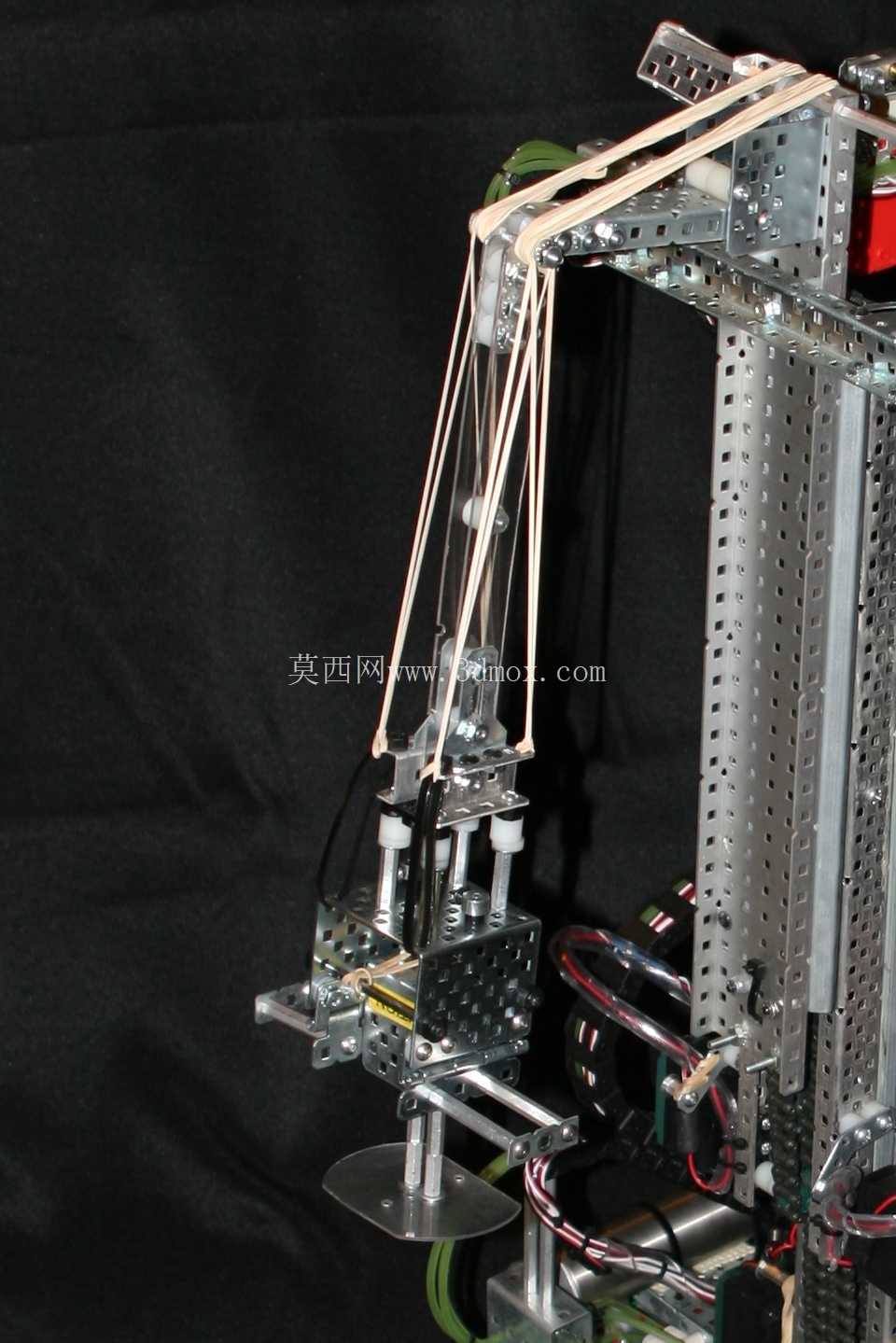

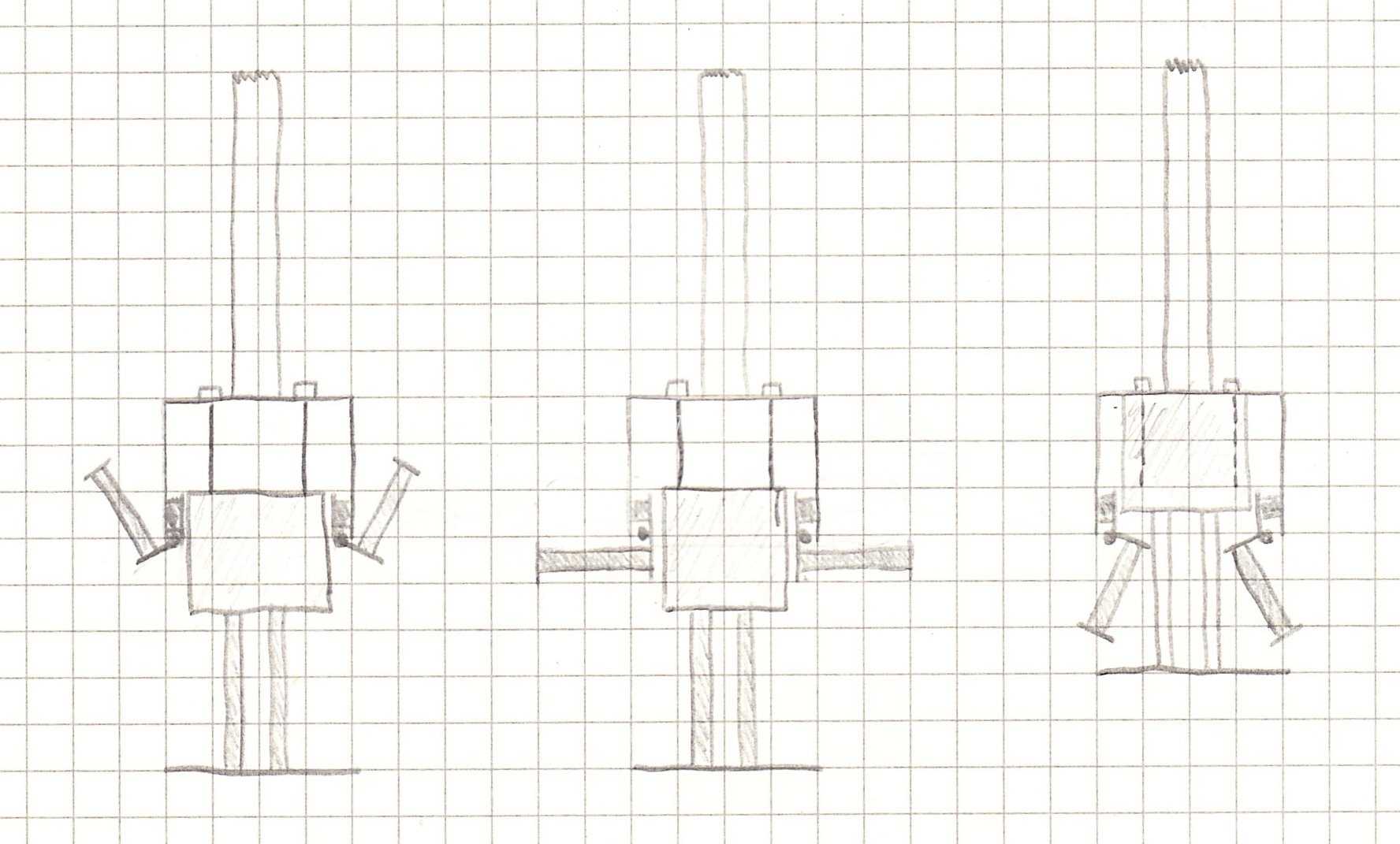

功能特性上，这套机构经过两个版本的迭代优化，第一版采用链条复位结构，当外部触发板向上推动挡块时，锁止结构脱开，内部的凸台在弹簧力作用下弹出，完成单个立方体的释放动作，当外部触发力撤销后，两侧的张紧链条会带动挡块自动复位，重新卡入锁止位，等待下一次触发。第二版对复位逻辑做了优化，取消了链条传动结构，改用一体式止挡复位结构，触发时板件向上推动止挡，挡块脱离锁止位置释放凸台，触发力消失后止挡在复位弹簧作用下自动将挡块推回初始锁止位置，相比第一版结构，第二版减少了链条张紧调节的维护环节，运动部件更少，卡滞风险更低，在竞赛高强度对抗的场景下，抗冲击性能更好，不会因为碰撞出现链条脱链、复位失效的问题。

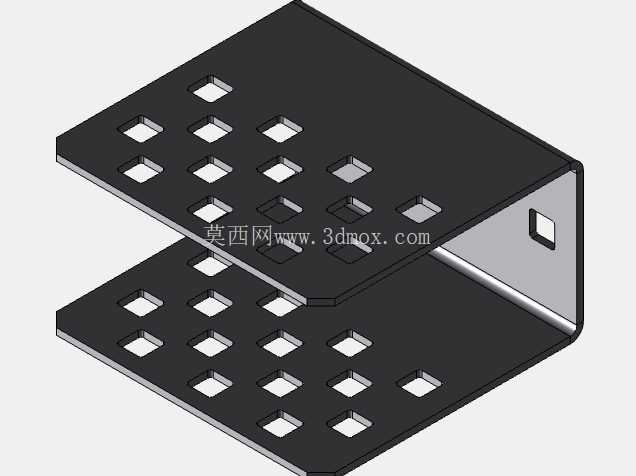

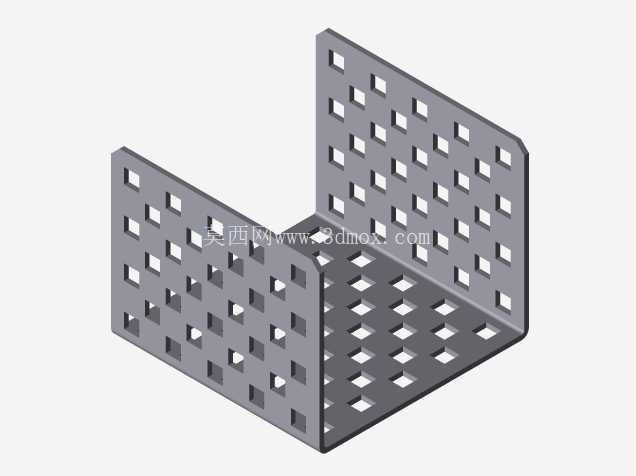

设计思路上，整套机构完全遵循被动触发的设计原则，所有动作的动力都来自机器人主臂抬升时与目标立柱的接触反力，不需要额外配置电机、气泵等动力元件，一方面减轻了整机重量，把有限的负载配额留给立方体存储仓和主升降机构，另一方面也降低了控制系统的编程复杂度，只需要控制主臂移动到目标位置，依靠机构自身的机械逻辑就能完成进料动作，不需要额外编写触发动作的控制代码，减少了程序调试的工作量，也避免了传感器误判导致的动作失误。结构上大量采用标准孔位的板件拼接设计，所有结构件都可以通过激光切割铝板或者3D打印制作，备件替换方便，竞赛现场如果出现零件损坏，可以快速拆解更换，不需要复杂的维修工具。

从安装边界来看，机构最宽处的尺寸控制在110mm以内，竖向安装后突出机器人上框架的高度不超过220mm，不会超出竞赛规则限定的机器人起始尺寸范围，触发端的接触位置做了圆弧导角处理，和目标立柱接触时不会出现卡滞、剐蹭的问题，内部的锁止结构做了防呆设计，安装时不会出现装反导致的锁止失效，复位弹簧的预紧力可以通过侧边的调节螺钉调整，根据实际搭载的立方体重量，调整合适的锁止力度，既可以保证移动过程中不会因为颠簸出现意外脱开释放，也能保证触发时不需要过大的接触力就能完成解锁动作，减少主臂对位的精度要求，提升竞赛过程中的动作成功率。

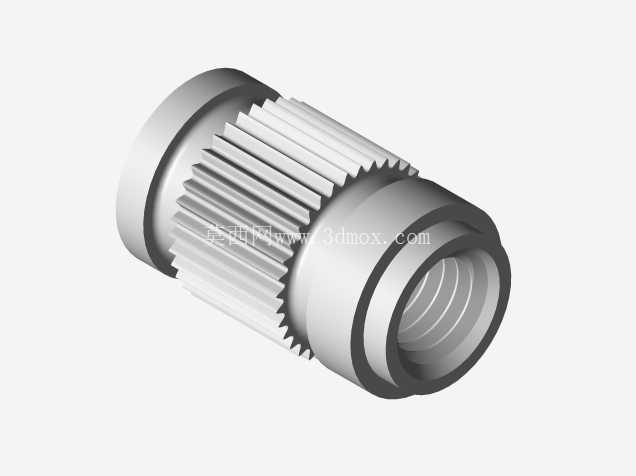

整套机构的运动部件都做了减重处理，在保证结构强度的前提下，尽可能切除非受力区域的材料，降低整体重量，所有转动位置都预留了衬套安装位，可以加装铜衬套减少转动摩擦，提升机构的使用寿命，长时间反复触发也不会出现明显的磨损松动。存储仓的导向结构采用光滑圆杆设计，立方体下落过程中阻力小，不会出现卡料的问题，每次释放只会落下单个立方体，不会出现多块同时掉落的情况，保证动作的可靠性，完全适配竞赛场景下高频次、快节奏的动作需求。
