四旋翼无人机中心承载机架结构设计

项目分类:无人机 发布时间:2026-01-12 ID:1121702
  • 四旋翼无人机中心承载机架结构设计
  • 四旋翼无人机中心承载机架结构设计

这款四旋翼机架是小型多旋翼飞行平台的核心承载构件,日常应用覆盖消费级航拍入门机型、室内教学实训飞行平台、小型载荷挂载试验无人机等场景,作为整套飞行系统的安装基体,所有飞行动作的载荷传递、部件定位都要依托这个机架完成,实际使用中需要兼顾轻量化需求与结构刚性,避免飞行过程中出现谐振影响飞控传感器的采样精度。

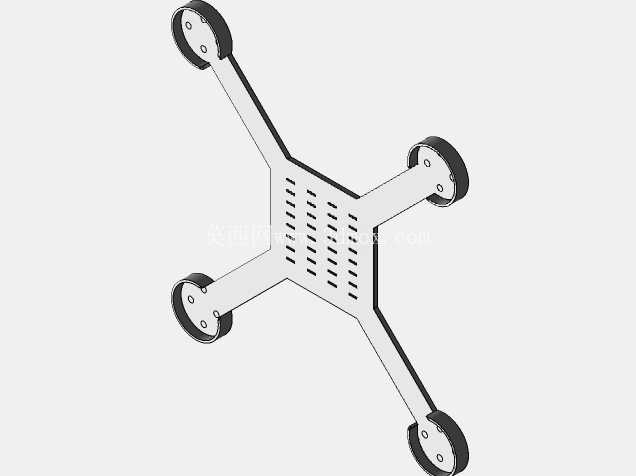

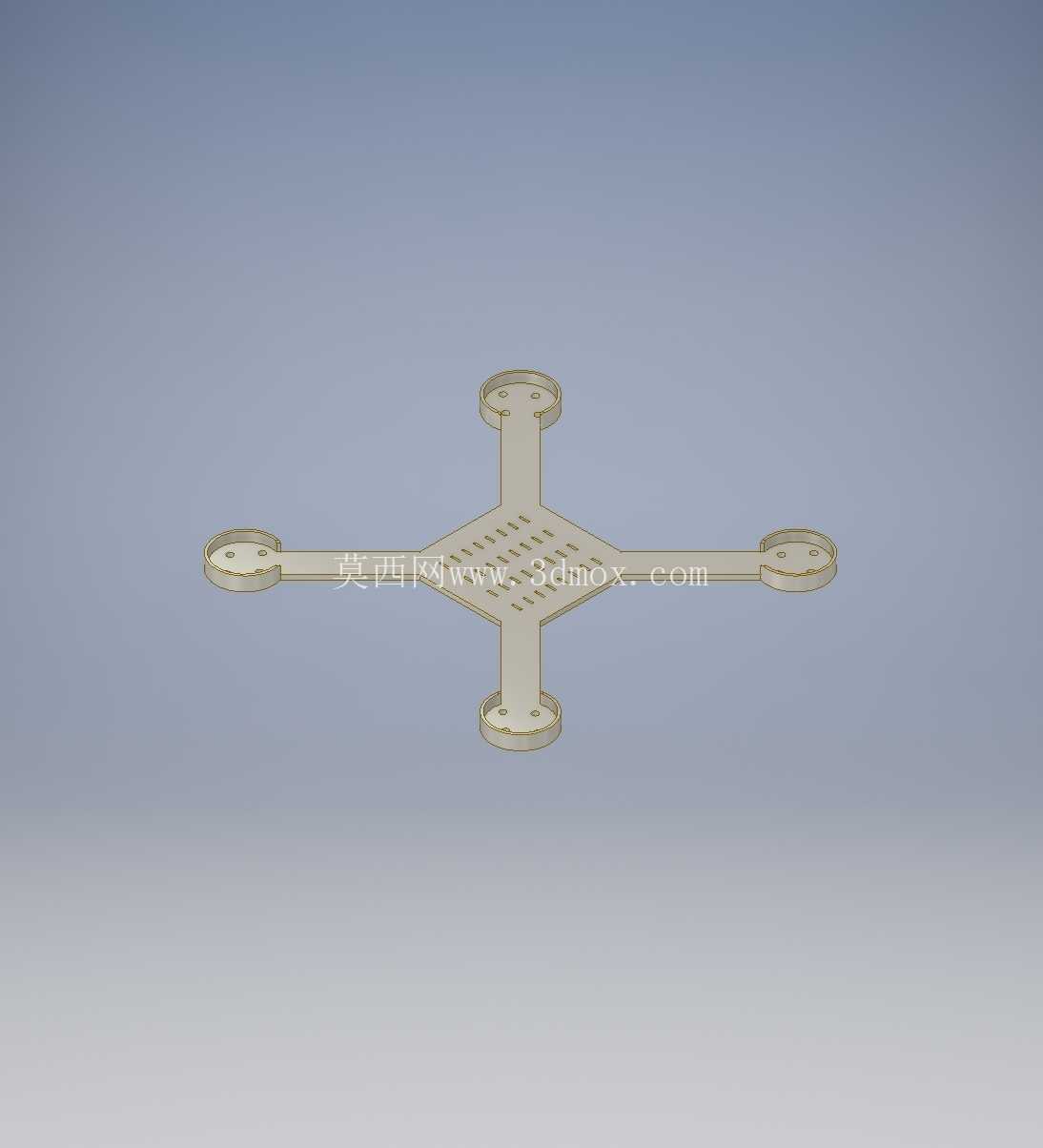

从功能特性来看,机架采用十字形对称布局,四个机臂末端预留了电机安装位,每个安装位都设置了对应电机固定孔位的安装凸台,凸台厚度经过针对性加强,抵消电机运转时产生的高频振动传递,避免机臂末端出现应力集中导致的断裂问题。中心区域是飞控、电调、电池等核心部件的安装平面,平面上排布了阵列式的减重孔,这些孔位并非随意开设,而是在完成静力学仿真后,避开主要应力传递路径设置的,在不降低整体结构强度的前提下尽可能削减机架自重,提升整机的推重比。中心安装平面的边缘做了圆角过渡处理,避免尖锐边角在装机或者调试过程中划伤线材或者操作人员,同时也能减少飞行过程中的边角应力集中。

设计过程中首先确定的是机臂长度参数,这个尺寸直接决定了适配螺旋桨的最大尺寸,机臂过短会导致相邻螺旋桨出现气流干扰,降低动力效率,过长则会增加机架的整体重量,同时降低机臂的抗扭刚性。这款机架的机臂长度适配4寸规格螺旋桨,机臂截面采用扁平矩形设计,相比圆形截面拥有更好的垂直方向抗弯能力,能够抵消螺旋桨旋转时产生的升力弯矩,同时水平方向的抗扭性能也能满足飞行姿态快速调整时的载荷要求。四个机臂与中心板采用一体化结构设计,没有额外的拼接接缝,避免了装配式机架常见的连接位松动问题,也减少了组装时的配件数量,降低装配复杂度。

安装边界方面,中心板区域的安装孔位按照通用飞控的安装孔距标准设置,能够兼容市面上主流的入门级飞控板安装,不需要额外打孔改装。电池安装位预留了绑带穿过的槽位,可以通过尼龙扎带或者魔术绑带固定不同容量的锂聚合物电池,调整整机的重心位置。机臂末端的电机安装孔位适配常见的1103、1104系列微型无刷电机,孔距符合行业通用标准,不需要额外制作转接件就能完成电机固定。机架整体的安装平面度控制在0.1mm以内,保证飞控安装时的水平度,减少飞控加速度计的校准误差,提升飞行姿态的解算精度。

实际使用场景中,这类一体化机架相比装配式机架拥有更好的振动阻尼特性,因为没有拼接缝隙带来的装配间隙,电机运转产生的振动会沿着一体化的机臂结构均匀传递到中心板,配合中心板下方粘贴的减震泡棉,能够将振动幅值控制在飞控传感器可接受的范围内,避免飞行过程中出现画面果冻效应或者飞控姿态解算漂移的问题。机架的材料选型偏向轻量化的硬质材料,既能够承受日常飞行的起降冲击,也不会因为自重过大导致整机续航时间缩短。在结构细节处理上,所有的孔位边缘都做了倒角处理,避免穿线时刮伤电机或者电调的线材外皮,造成短路隐患。机臂末端的电机安装凸台高度经过计算,能够保证电机安装后,螺旋桨旋转平面不会与机臂产生干涉,同时预留了螺旋桨垫片的安装空间。

从结构受力的角度来看,十字形布局的机架在飞行时,每个机臂承受的升力载荷会沿着机臂方向传递到中心区域,中心区域的加强筋结构(由减重孔之间的连接筋构成)会将载荷均匀分散到整个中心板,避免局部应力过大导致的结构变形。在遇到硬着陆冲击时,机臂会产生微小的弹性形变吸收冲击能量,不会直接将冲击力传递到中心板上的飞控等精密电子部件,降低电子部件因为冲击损坏的概率。机架的整体重心位于中心板的几何中心位置,装机时只需要将电池调整到中心位置就能保证整机重心居中,不需要额外添加配重,进一步降低整机重量。
