在消费级航拍、小型物流配送、农林植保巡检、低空测绘作业等场景中,四旋翼飞行器的结构合理性直接决定飞行稳定性与维护便捷性,这套简化结构的四旋翼装配方案,正是面向概念验证、教学演示、快速原型开发场景打造的结构设计成果,没有冗余的曲面造型与非功能性装饰结构,所有几何特征都服务于装配逻辑与功能实现。

从实际用途来看,这套结构可作为小型四旋翼飞行器的基础承载平台,适配常规无刷动力系统与飞控模块安装,既可以用于高校机械设计课程的装配实践教学,帮助学习者理解多旋翼飞行器的力传递路径与零件配合关系,也可以作为初创团队快速迭代飞行器原型的结构参考,省去从零开始搭建基础机架的重复建模工作,还能用于作品集展示,清晰呈现机械设计中从零件拆分到总装配合的完整逻辑。

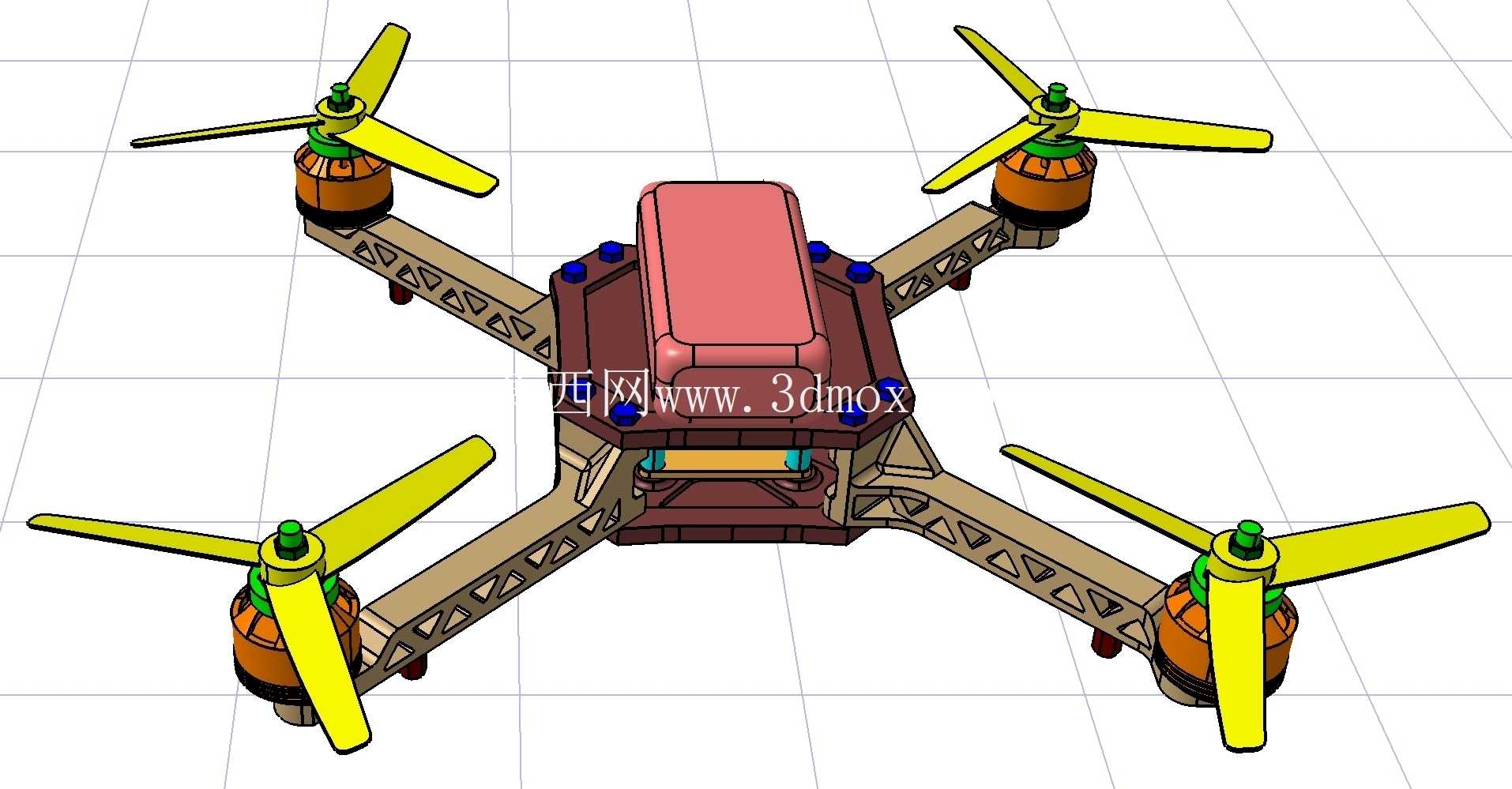

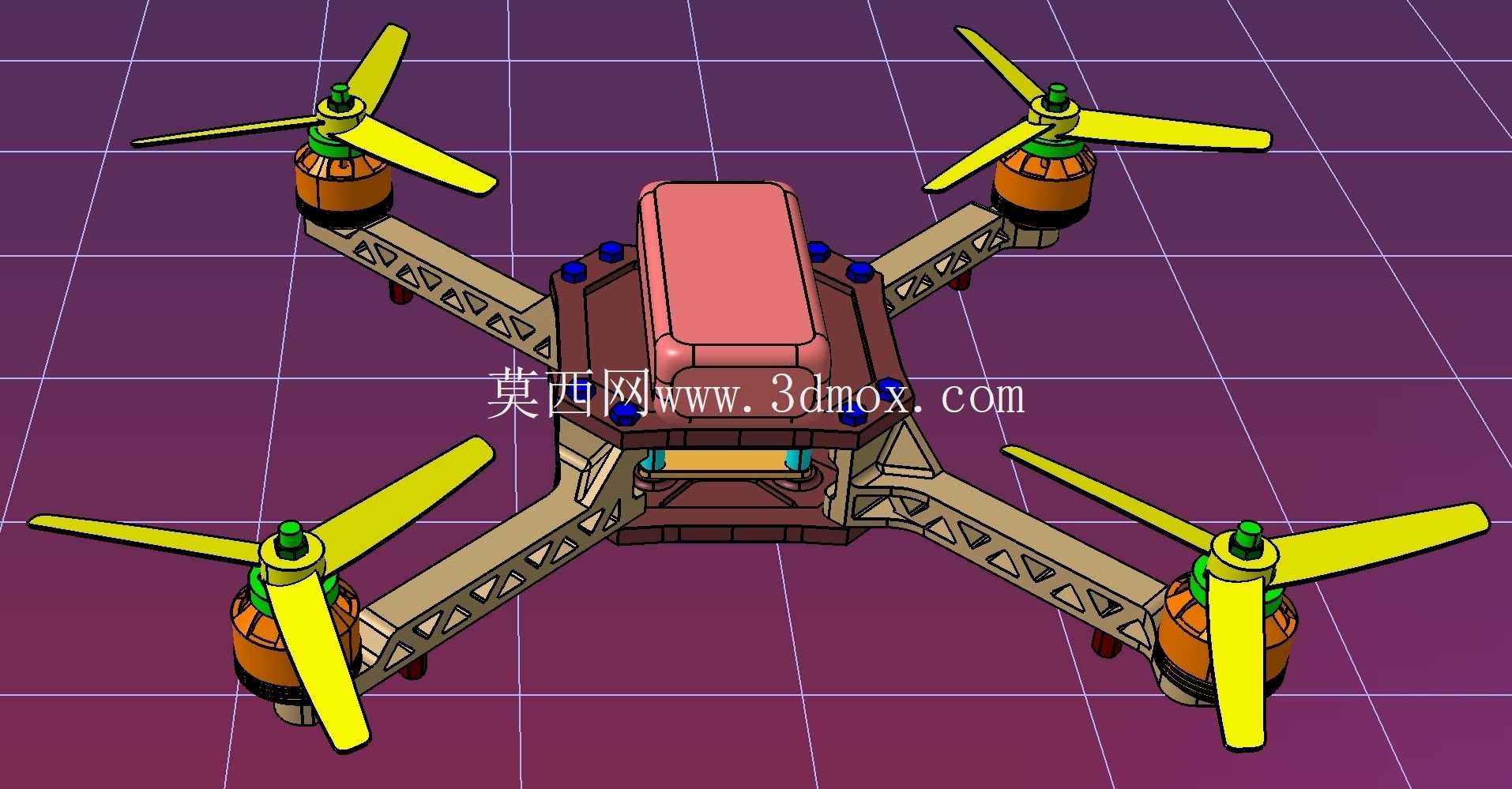

功能特性层面,整套结构覆盖了四旋翼飞行器的全部核心承载与动力安装组件:四个机臂采用桁架式镂空结构,在保证抗弯刚度的前提下尽可能降低结构自重,机臂末端预留电机安装位,匹配常规22系列、23系列无刷电机的安装孔位,电机支架与机臂采用定位凸台加螺栓紧固的配合方式,装配时无需额外调整同轴度,能保证电机输出轴与机臂平面垂直,减少飞行时的动力损耗与振动偏移。中心机身采用上下分壳式结构,内部预留规整的安装空间,可容纳飞控板、电调、电池、GPS模块等核心元器件,机身外壳与机臂连接位置设置加强筋,分散机臂传递过来的升力与飞行冲击载荷,避免连接处出现应力集中断裂的问题。螺旋桨采用快拆式安装座匹配设计,桨叶根部与电机轴的配合间隙控制在合理公差范围内,既保证转动时无旷量,也能在需要更换桨叶时快速拆装,无需额外专用工具。起落支脚集成在机臂下侧,采用一体化成型结构,降落时可缓冲地面冲击,同时保证机身离地高度足够,避免下方搭载的任务设备与地面发生剐蹭。

设计思路上,整套方案刻意规避了复杂的曲面造型与非功能性的细节刻画,核心聚焦于合理的零件拆分逻辑与清晰的装配关系:每个零件都设置明确的装配定位特征,不存在无定位的自由配合面,总装流程遵循从内到外、从核心部件到外围附件的顺序,新手也能按照装配约束关系完成整套模型的组装。零件拆分时充分考虑加工可行性,所有结构件都可采用注塑、3D打印或者碳纤维板材切割的方式加工,不存在倒扣、极小壁厚等难以加工的几何特征,机臂的桁架结构筋板厚度均匀,不会出现3D打印时的翘曲变形或者注塑时的缩痕问题。配合公差的设置符合常规机械设计规范,安装孔位与紧固件的匹配间隙、定位面的配合精度都参考通用小型飞行器的行业标准,不会出现过紧无法装配或者过松存在旷量的问题。

外形尺寸与安装边界方面,整套结构采用X型四旋翼布局,机臂展开后对角电机轴间距适配3-5寸螺旋桨的使用需求,中心机身的内部安装空间尺寸可容纳常规尺寸的3S-4S锂电池与标准飞控板,电机安装位的孔距匹配行业通用的16mm、19mm安装孔标准,可直接适配市售的多数小型无刷电机。机身顶部预留载荷安装位,可搭载重量在200g以内的任务设备,比如小型运动相机、迷你测绘模块等,安装孔位采用通用的M2螺纹孔标准,无需额外打孔改造即可固定配件。机臂的折叠预留接口位置设置在靠近中心机身1/3处,若有便携性需求,可在该位置加装折叠铰链结构,无需修改其余部分的结构设计。整套结构的重心位于中心机身几何中心正下方,装配完成后无需额外调整配重即可满足飞控的重心要求,减少前期调试的工作量。

不同于追求极致外观还原的精细模型,这套装配结构的核心价值在于呈现清晰的机械设计逻辑,所有结构特征都有对应的工程意义,没有为了视觉效果添加的冗余结构,对于刚接触飞行器结构设计的从业者来说,可以通过这套模型理解多旋翼设备的力流传递路径、零件配合原则、装配顺序规划;对于需要快速搭建原型的开发者来说,可以直接在这套结构的基础上根据自身需求修改局部尺寸,适配不同的动力系统与任务载荷,大幅缩短前期结构开发的周期。
