机架式服务器冗余供电模块结构设计

项目分类:通讯工具类 发布时间:2026-01-12 ID:1121816
  • 机架式服务器冗余供电模块结构设计
  • 机架式服务器冗余供电模块结构设计

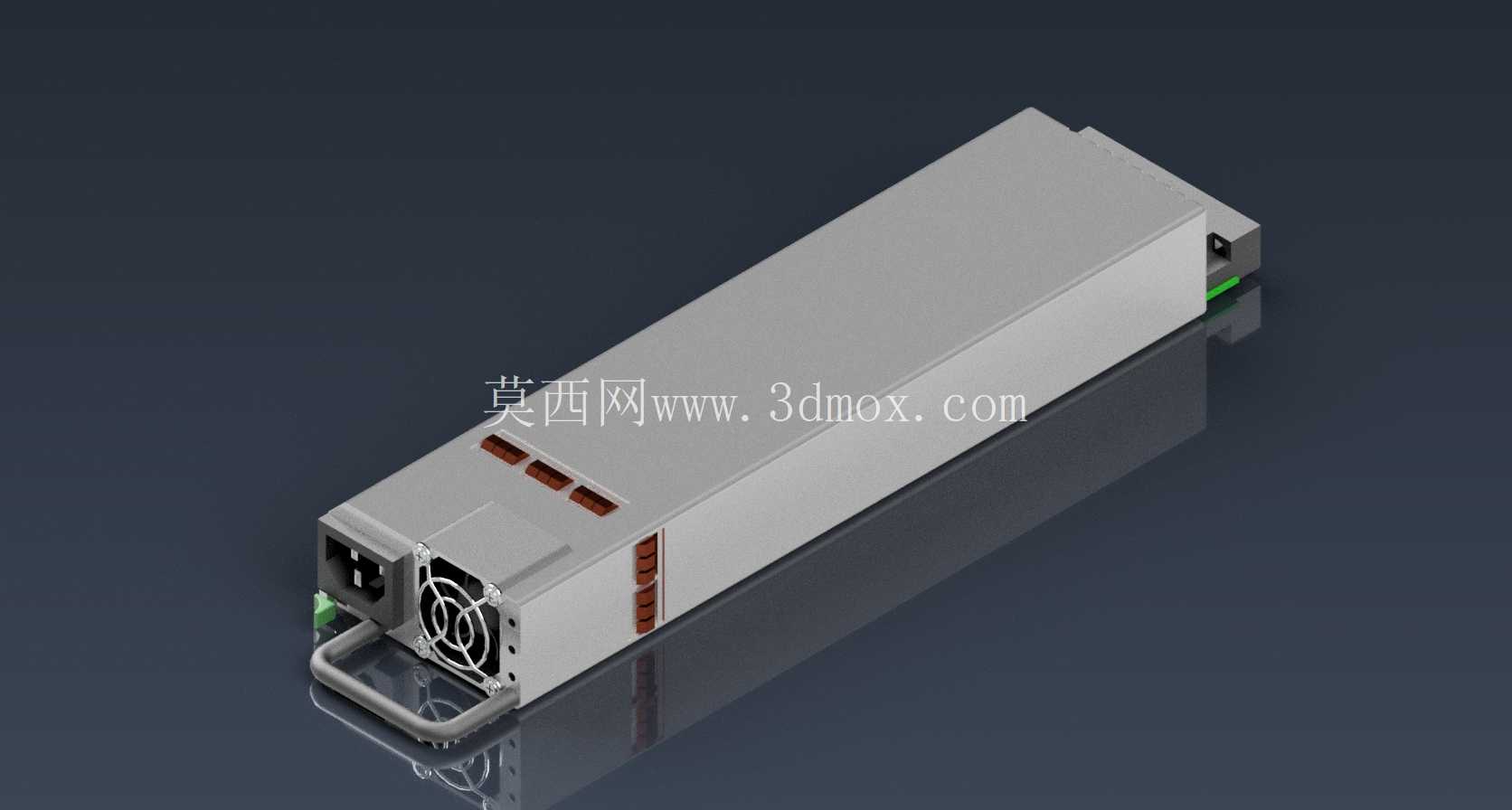

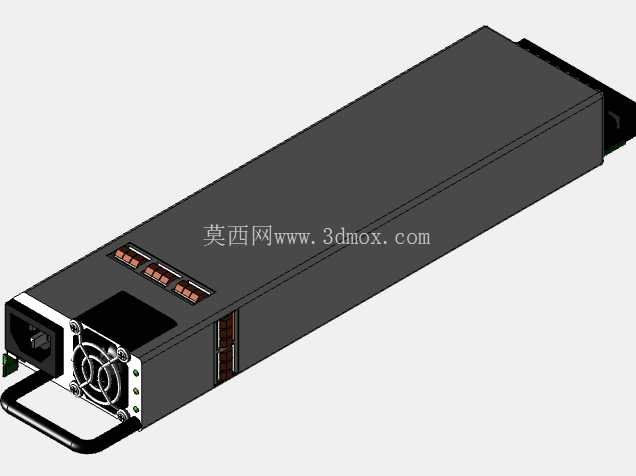

这款机架式供电单元的结构设计,完全围绕标准19英寸机柜的安装场景展开,适配4U高度的设备仓安装位,整体采用长条状矩形金属壳体,壳体主体采用1.2mm厚的镀锌钢板折弯成型,兼顾结构强度与电磁屏蔽性能,表面做哑光灰导电氧化处理,避免机柜内多设备运行时的电磁干扰影响供电稳定性。从实际应用场景来看,这类供电模块主要部署在数据中心服务器机柜、通讯基站机架设备、工业自动化控制柜内,作为核心设备的冗余供电单元,承担交流输入到多路直流稳压输出的能量转换作用,当主供电回路出现异常时,同仓位的备用模块可以无缝接管负载,避免核心设备因断电出现数据丢失、业务中断的问题。

在功能特性的设计上,模块输入端设置在尾部端面,采用标准IEC C14交流输入接口,兼容常规机柜PDU的国标10A供电线缆,接口旁集成了独立的输入滤波电路仓,可滤除电网中的尖峰脉冲、谐波干扰,避免电网波动影响后端敏感电子元件的运行。模块前端面集成了轴流散热风扇,风扇外侧加装金属防护网罩,同时设置了抽拉式提手结构,方便运维人员在不停机的状态下热插拔更换故障模块,提手旁预留了状态指示灯开孔,可直观显示输入正常、输出正常、故障告警三种运行状态,指示灯旁设置了多路直流输出接插件,采用防呆设计的金手指接口,与设备背板的供电插槽精准匹配,避免插反导致的电路烧毁问题。壳体侧面预留了多组通风散热槽,槽位采用错位冲孔设计,在保证通风量的同时避免电磁泄露,槽位旁设置了导向滑轨结构,安装时可顺着机柜内的设备导轨平滑推入仓内,到位后自动锁止,不会因机柜振动出现松脱。

从设计思路层面,整个模块的结构布局遵循前维护、热插拔的核心需求,将易损的散热风扇、状态指示部件全部布置在前端操作面,无需将模块从机柜中完全抽出即可完成风扇清灰、状态检查等日常运维操作;内部的功率变换板、整流滤波板、控制板采用分层堆叠布置,板件之间通过绝缘隔离柱固定,高压区与低压区之间设置绝缘挡片,满足安规设计中的电气间隙要求,避免高压爬电导致的安全隐患。重量控制上,整个模块在满载元器件的状态下控制在2.3kg以内,单人即可完成更换操作,符合机房运维的单人操作承重要求。安装边界方面,模块的整体宽度适配19英寸机柜的标准子仓尺寸,插入深度为320mm,前端面与机柜立柱齐平,不会突出仓门影响机柜闭合,模块两侧的锁止卡扣行程为5mm,推入到位后卡扣自动卡入仓体的定位孔,拔出时只需按压前端提手旁的解锁按键即可顺势抽出,操作力控制在15N以内,避免操作力过大导致周边设备线缆被扯动。

在细节结构处理上,壳体的所有折弯边都做了R2圆角处理,避免运维操作时割伤手部,输入接口旁设置了独立的接地螺柱,可通过接地线与机柜接地排可靠连接,接地电阻满足通讯设备小于0.1Ω的安规要求。散热风道采用前进风后出风的直通风道设计,风扇产生的冷却气流直接掠过内部的功率管、整流桥、变压器等发热元件,将热量从尾部的通风槽带出模块,在40℃的机柜环境温度下,可保证内部元件的结温控制在安全阈值内,长期满载运行的寿命不低于5万小时。模块的输出端设置了多组电压采样回路,可实时监测输出电压、电流的波动,当出现过压、过流、过温情况时,模块会自动切断输出并触发前端的故障告警,同时向设备主控板发送告警信号,触发备用模块的启动流程,整个切换过程的断电时间小于10ms,完全满足服务器、通讯设备对供电连续性的严苛要求。
