带DC-DC转换功能的CSR8645蓝牙音频模块

在消费类音频设备、车载蓝牙改装、工业无线音频传输场景中，蓝牙音频模块的供电适配性一直是结构设计与硬件选型阶段需要重点考量的环节。这款集成DC-DC转换功能的CSR8645模块，正是针对宽电压输入场景下的蓝牙音频传输需求开发的硬件单元，解决了常规蓝牙模块需要额外搭配电源转换电路、占用安装空间的痛点。从实际应用场景来看，这类模块常被嵌入到桌面蓝牙音箱、车载音频改装套件、工业无线广播终端、老旧有线音响的蓝牙升级配件中，不需要额外设计电源稳压电路，就能直接适配12V直流供电场景，大幅简化了终端设备的硬件布局难度。

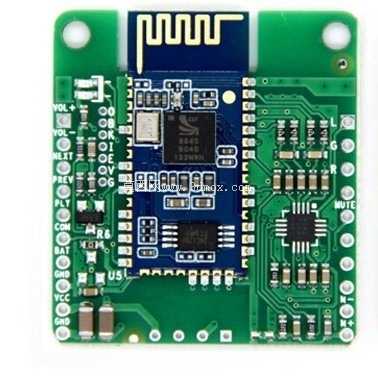

从功能特性上看，模块核心采用CSR8645蓝牙音频方案，支持常规的蓝牙音频传输协议，自带1W功率输出能力，板载集成的DC-DC转换单元可以将输入的12V直流电压转换为蓝牙芯片工作所需的低压电源，不需要外部额外搭配LDO稳压电路，减少了外围元件数量，也降低了电源部分的布线复杂度。板载元件布局经过优化，电源转换部分的电感、电容与蓝牙射频部分做了物理分区，避免电源开关噪声对蓝牙射频信号造成干扰，保证音频传输的稳定性，减少底噪与断连问题。模块边缘预留了半孔焊盘，既可以通过排针插接的方式安装在测试底板上做功能验证，也可以直接通过回流焊焊接在终端设备的主板上，适配小批量试产与大规模量产的不同装配需求。

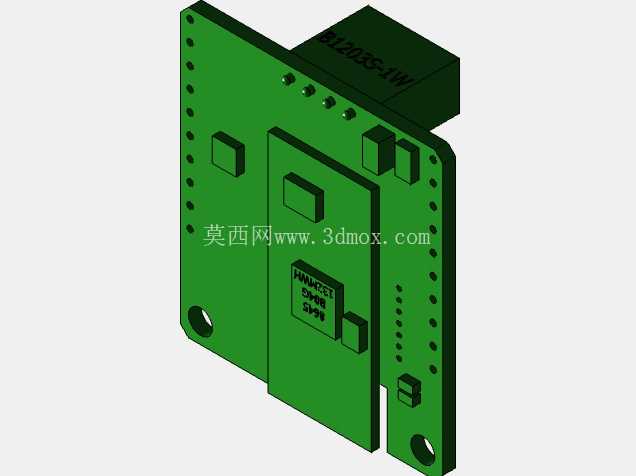

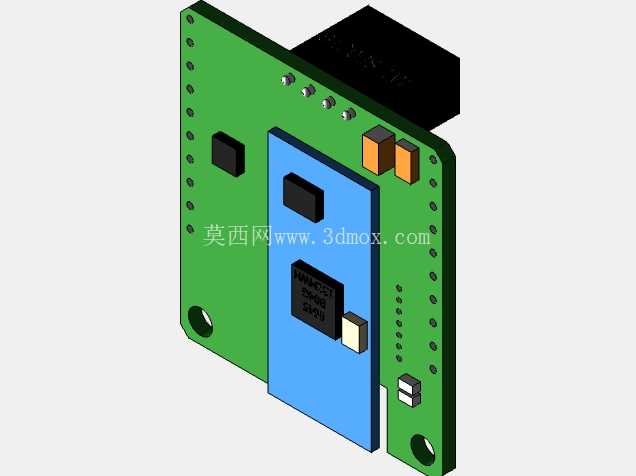

从设计思路层面分析，这款模块在初始布局阶段就将安装兼容性作为核心设计目标，PCB采用绿色阻焊工艺，板边预留的固定孔位可以适配M2规格的固定螺丝，方便在塑料壳体或者金属支架上完成固定。模块上的接口排布充分考虑了装配后的接线便利性，电源输入、音频输出、控制引脚都排布在板边同一侧，减少接线时的走线交叉，也方便后期维护时的线路排查。板载的DC-DC转换电路选用了成熟的电源方案，转换效率可以满足长时间连续工作的散热需求，不需要额外加装散热片，在密闭壳体内部也能保持稳定工作状态，不会因为热量累积导致蓝牙芯片出现过热降频或者工作异常。

关于外形尺寸与安装边界，这款模块整体为矩形PCB结构，板上最高的元件为板端的接口座，整体高度控制在常规嵌入式安装的空间要求范围内，在做壳体结构设计时，只需要在PCB对应位置预留出元件高度的避让空间即可，不需要额外做凸起的结构来容纳板上元件。模块边缘的焊盘间距按照标准2.54mm排针间距设计，兼容通用的接插件规格，结构工程师在设计配套底座时可以直接选用标准件，不需要单独开模定制接插件，降低整体的物料成本与开模周期。在实际装配过程中，需要注意模块蓝牙天线部分的净空要求，天线区域下方不要走铜线或者铺设铜皮，周边不要放置大面积金属构件，避免屏蔽蓝牙信号影响传输距离。模块的电源输入部分做了防反接保护设计，即使装配时电源正负极接反，也不会烧毁核心芯片，降低生产装配过程中的不良率。

从结构选型的角度来看，这类集成电源转换的蓝牙模块非常适合终端设备结构空间紧凑、无法额外布置电源转换板的场景，工程师在做整体结构堆叠时，可以直接将模块作为一个独立功能单元纳入布局，只需要预留出对应的安装位置与接线空间即可，不需要单独对蓝牙部分的电源电路做Layout设计，缩短产品的开发周期。模块上的各个元件高度都经过统一管控，最高元件与最低元件的高度差控制在合理范围内，在做壳体内部的筋位设计时，可以很方便地做避让结构，不会出现元件与壳体干涉的问题。板载的状态指示灯位置也做了优化，对应壳体上的指示灯开孔位置可以直接对齐，不需要额外加导光柱，简化壳体的结构设计。
