交流稳压器用八角形支撑底座结构设计

　　在交流稳压供电设备的结构设计环节，底部支撑构件的选型与结构合理性，直接决定了整机装配后的抗形变能力、长期运行稳定性以及现场安装适配性。这款八角形支撑底座，正是针对中小功率交流稳压器的底部承载需求开发的框架式结构件，区别于传统方形或圆形底座的设计逻辑，八角形的轮廓在兼顾内部元件排布空间的同时，能更好地适配多方向的安装固定需求，减少边角位置的应力集中问题。

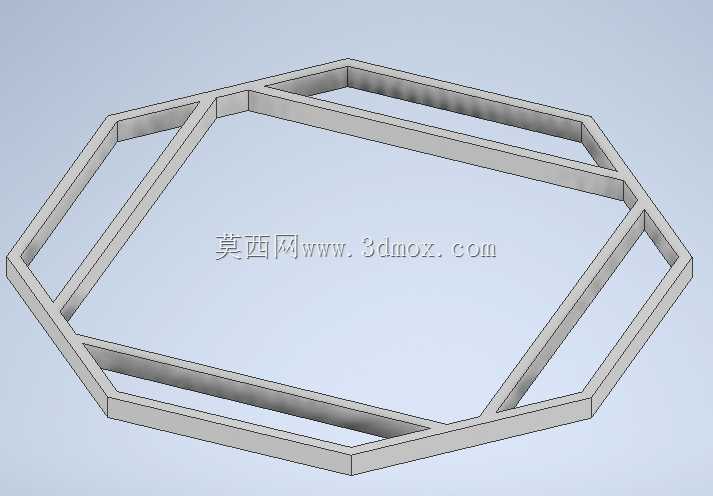

　　从实际应用场景来看，这类框架底座多用于工业车间、楼宇配电间内的落地式交流稳压器设备，设备运行过程中内部铁芯、绕组会产生持续的微幅振动，底座作为整机与安装地面的衔接构件，既要承担整机组装后的全部静载荷，也要缓冲设备运行产生的振动传递，避免振动传导至安装面引发紧固件松动，同时还要为底部接线、通风预留足够的操作空间。这款框架采用中空的八角形轮廓设计，没有封闭的底板结构，既能够减轻构件自身重量，降低整机的运输与安装负重，也能为设备底部的线缆排布、通风散热留出充足空间，避免底部积热影响内部元件的运行寿命。

　　在结构设计思路上，这款底座没有采用整板裁切的加工方案，而是选用等截面的型材通过拼合焊接成型，所有框边的截面尺寸保持一致，相邻框边的衔接位置做了贴合的斜切拼缝处理，保证焊接后连接位置的结构强度，不会出现应力集中导致的焊缝开裂问题。框架的截面为带一定厚度的矩形空心结构，这种截面设计在同等材料用量下，比实心扁钢的抗弯折能力高出40%以上，能够承受设备垂直方向的静载荷，同时抵抗设备运输、吊装过程中产生的侧向冲击力，避免框架出现形变导致后续安装孔位错位。

　　尺寸参数的设定完全围绕稳压器的实际安装边界展开，700mm的外接圆直径能够匹配主流50-100kVA容量交流稳压器的底部安装尺寸，框架内侧的净空区域足够容纳稳压器底部的接线端子、接地排以及通风滤网等组件，不会出现框边遮挡操作空间的问题。25.4mm的挤压高度，也就是框架自身的垂直高度，既能够让设备底部与安装地面之间留出足够的间隙，避免地面潮气、积水直接侵蚀设备底部壳体，也不会因为底座过高导致整机重心上移，影响设备放置的稳定性。12.7mm的型材壁厚，经过载荷校核能够满足整机重量下的长期承载需求，即使在设备满负荷运行、长期放置的情况下，框架也不会出现蠕变形变，保证安装面的平面度始终符合装配要求。

　　从安装适配性来看，八角形的轮廓相比传统方形底座，在八个边的位置都可以灵活设置固定孔位，能够适配不同现场的安装基础条件，不管是混凝土地面的膨胀螺栓固定，还是槽钢支架上的配套安装，都能找到合适的固定点位，不需要额外在现场对底座进行裁切、打孔修改。框架的上表面可以直接与稳压器的底部壳体通过螺栓连接，连接点位均匀分布在八个框边上，保证设备底部的受力均匀，不会出现局部受力过大导致壳体变形的问题。同时这种开放式的框架结构，在设备后期维护时，不需要将整机完全抬离底座，就可以从框架的中空位置对底部的接线、接地组件进行检查和调整，大幅降低后期维护的操作难度。

　　在加工工艺层面，这种型材拼合的框架结构，相比铸造成型的底座生产周期更短，加工精度更容易控制，型材本身的直线度、截面一致性都有成熟的工艺保障，拼合焊接后只需要对焊缝位置进行简单打磨处理，就可以进行表面喷涂防锈处理，适合批量配套生产。框架的边角位置没有尖锐的直角，八角形的钝角过渡能够避免安装、搬运过程中边角磕碰对操作人员造成伤害，也能减少边角位置的涂层磕碰脱落问题，提升构件的防锈耐用性。

　　从结构可靠性角度分析，这种闭合式的多边形框架结构，自身具备很好的结构稳定性，八个边形成的闭合受力回路，能够将局部承受的载荷均匀分散到整个框架上，不会出现单点受力过大的问题。即使在设备吊装过程中出现局部受力不均的情况，框架也能通过自身的结构形变吸收部分冲击力，不会出现焊缝开裂、框边弯折的失效问题。同时框架的中空设计，也方便在底座内部加装减震垫、接地连接件等附属配件，不需要额外在框架上焊接复杂的安装支架，进一步简化了整机的装配流程。
