Arduino项目适配小型橡胶驱动轮结构

这款行走轮结构主要面向小型桌面级移动机器人、Arduino开源硬件项目的行走机构配套需求，在创客教育实训场景、小型智能巡线车制作、桌面级搬运演示装置开发中都能适配使用，区别于工业级重载行走轮，它的设计定位是轻载、小尺寸、易安装，匹配小型直流减速电机的输出轴规格，不需要额外定制复杂的连接法兰就能完成装配。

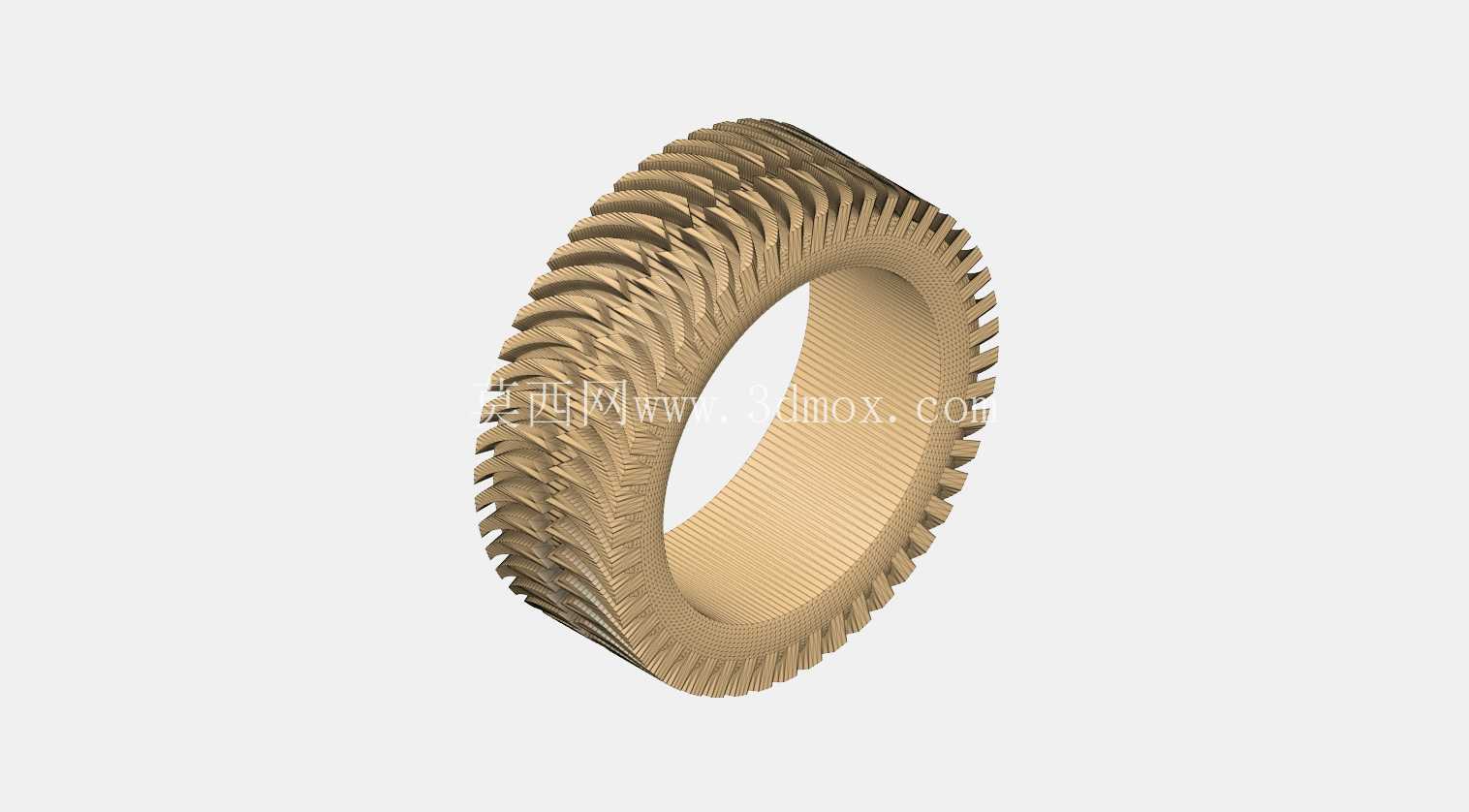

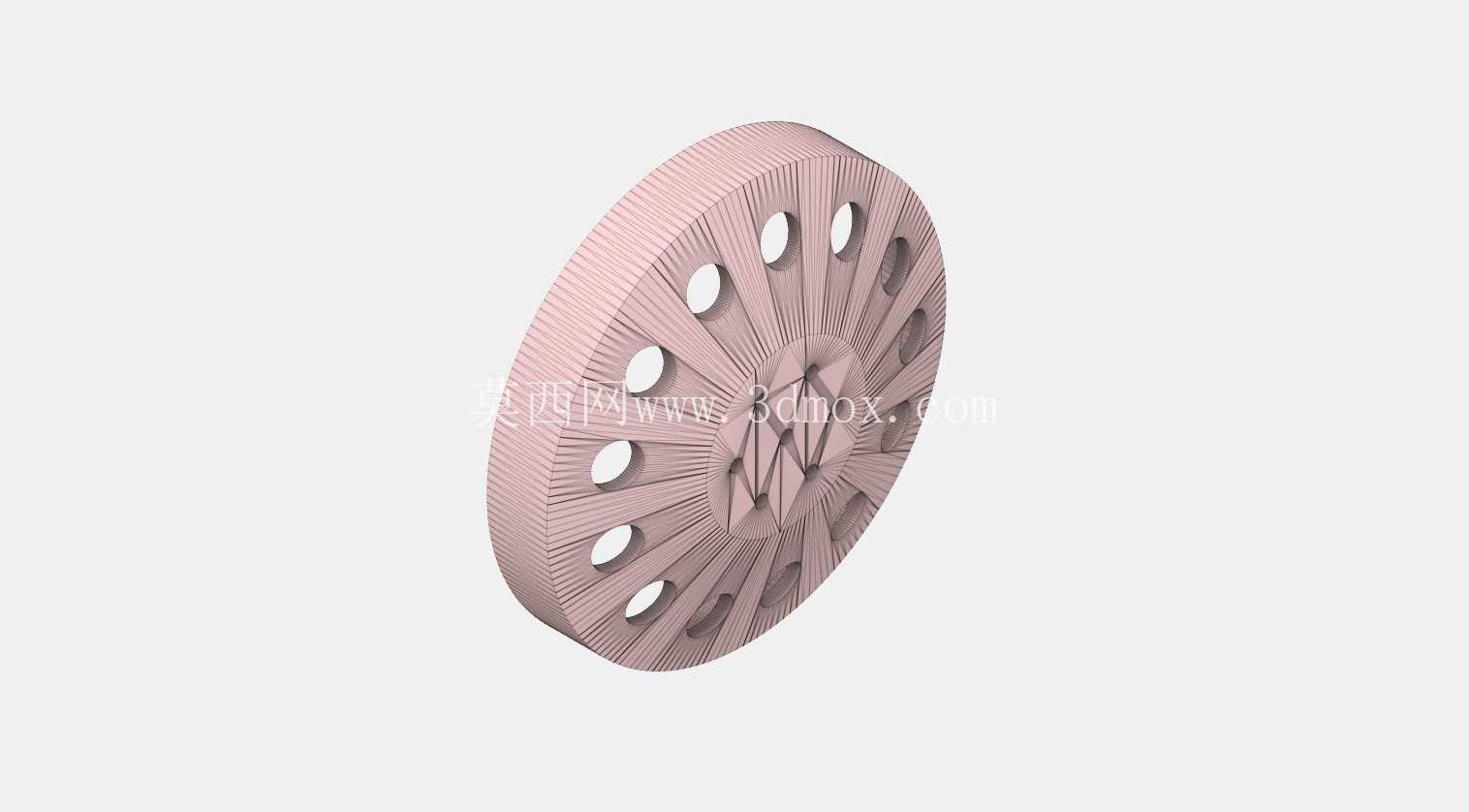

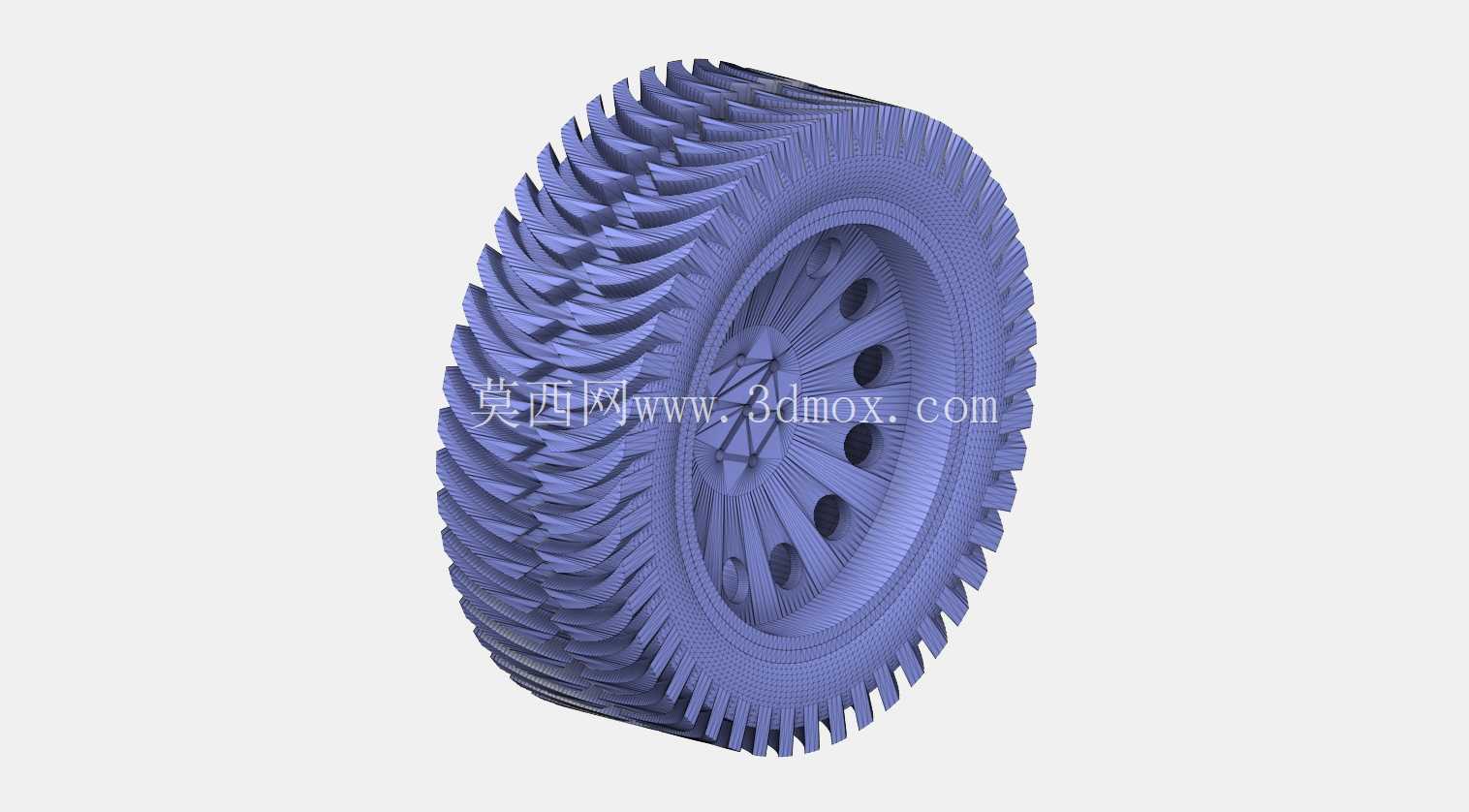

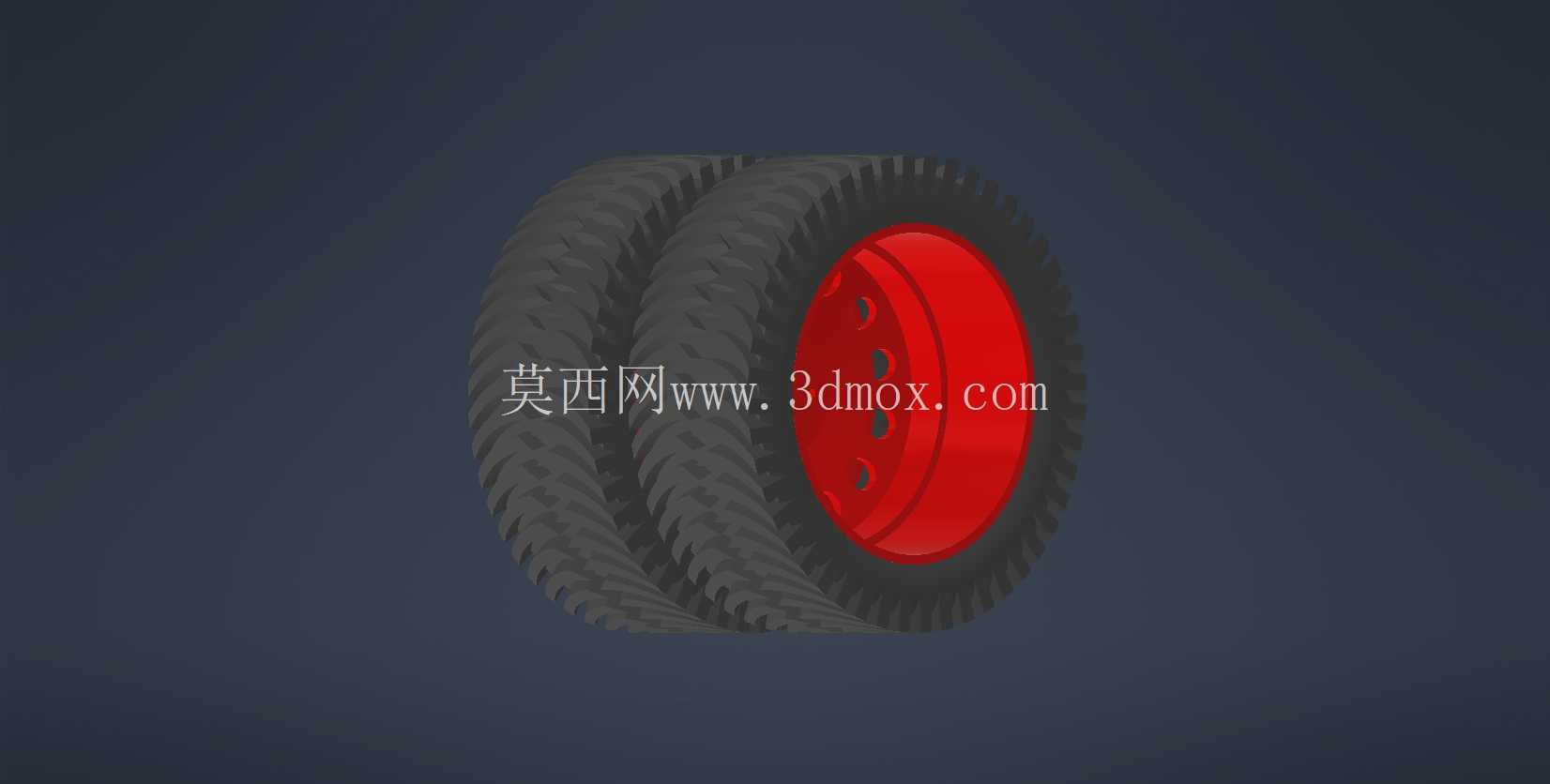

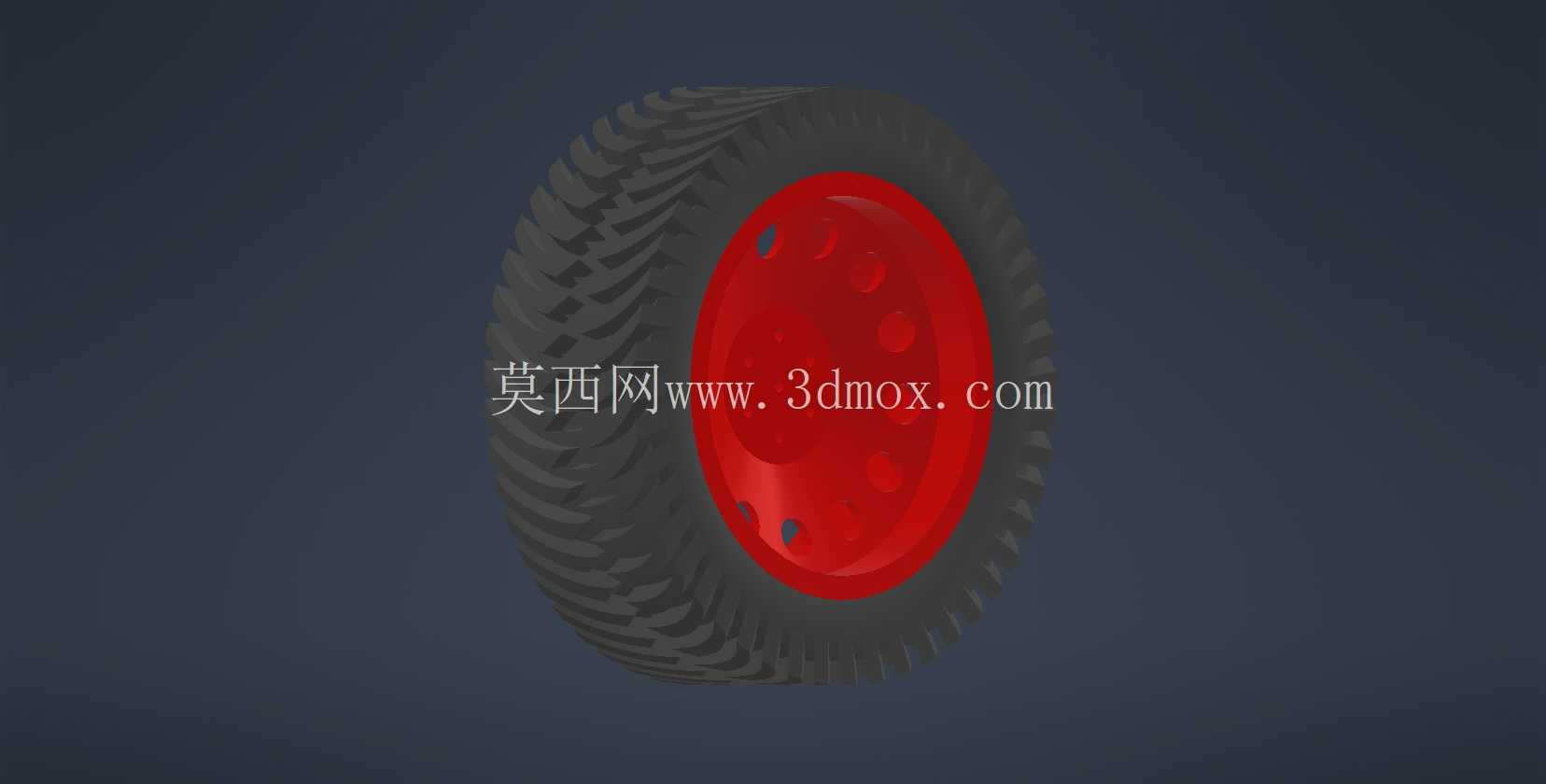

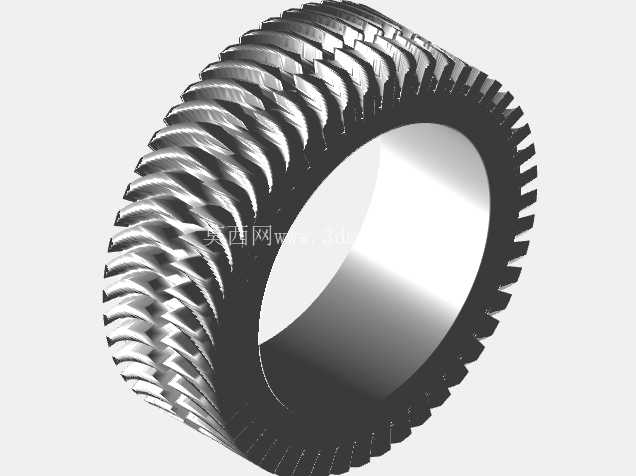

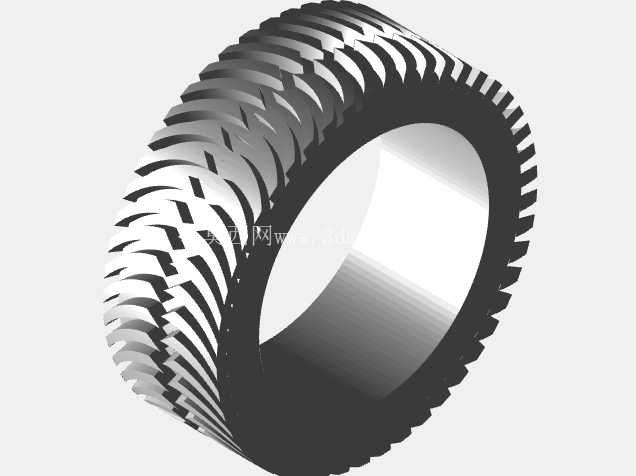

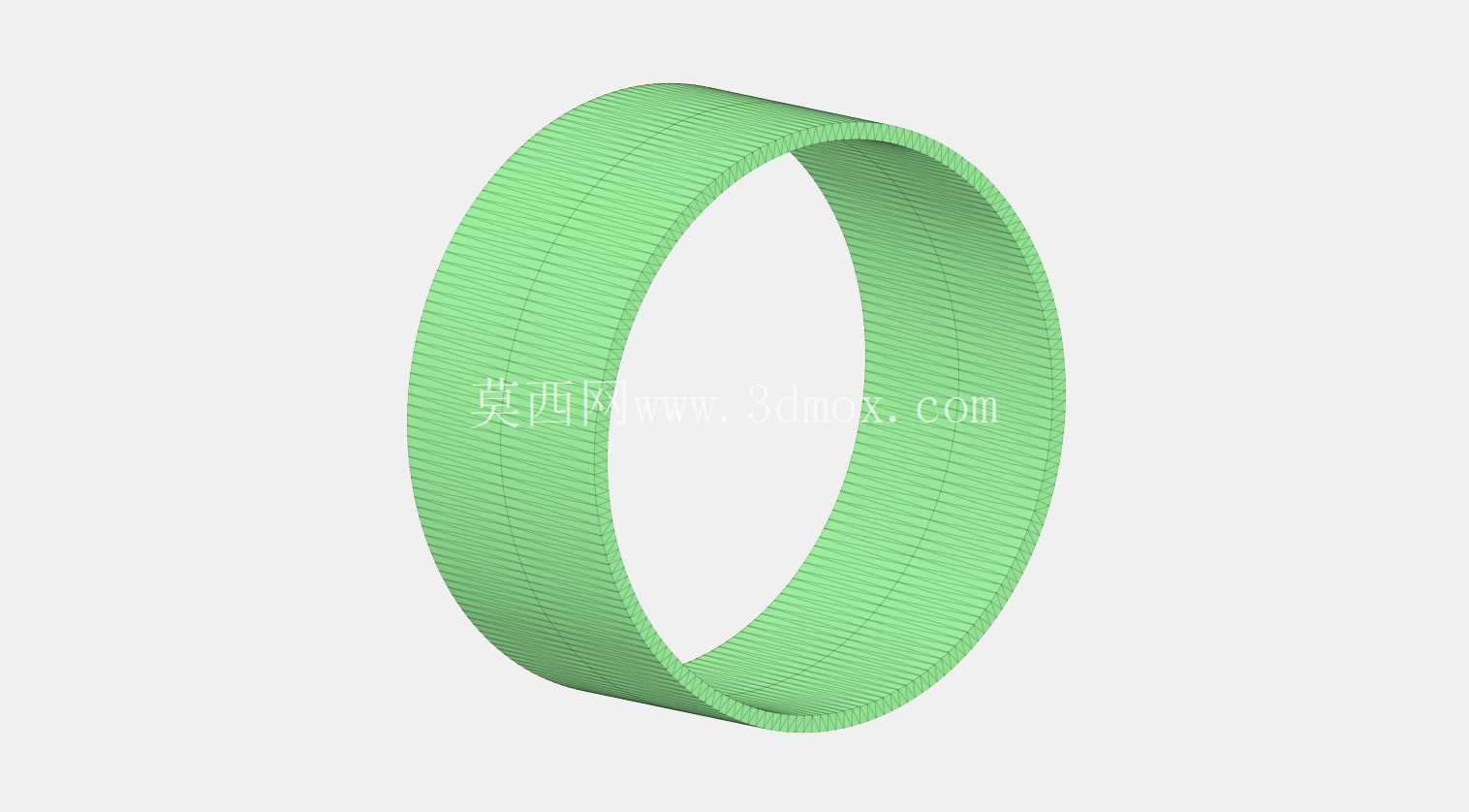

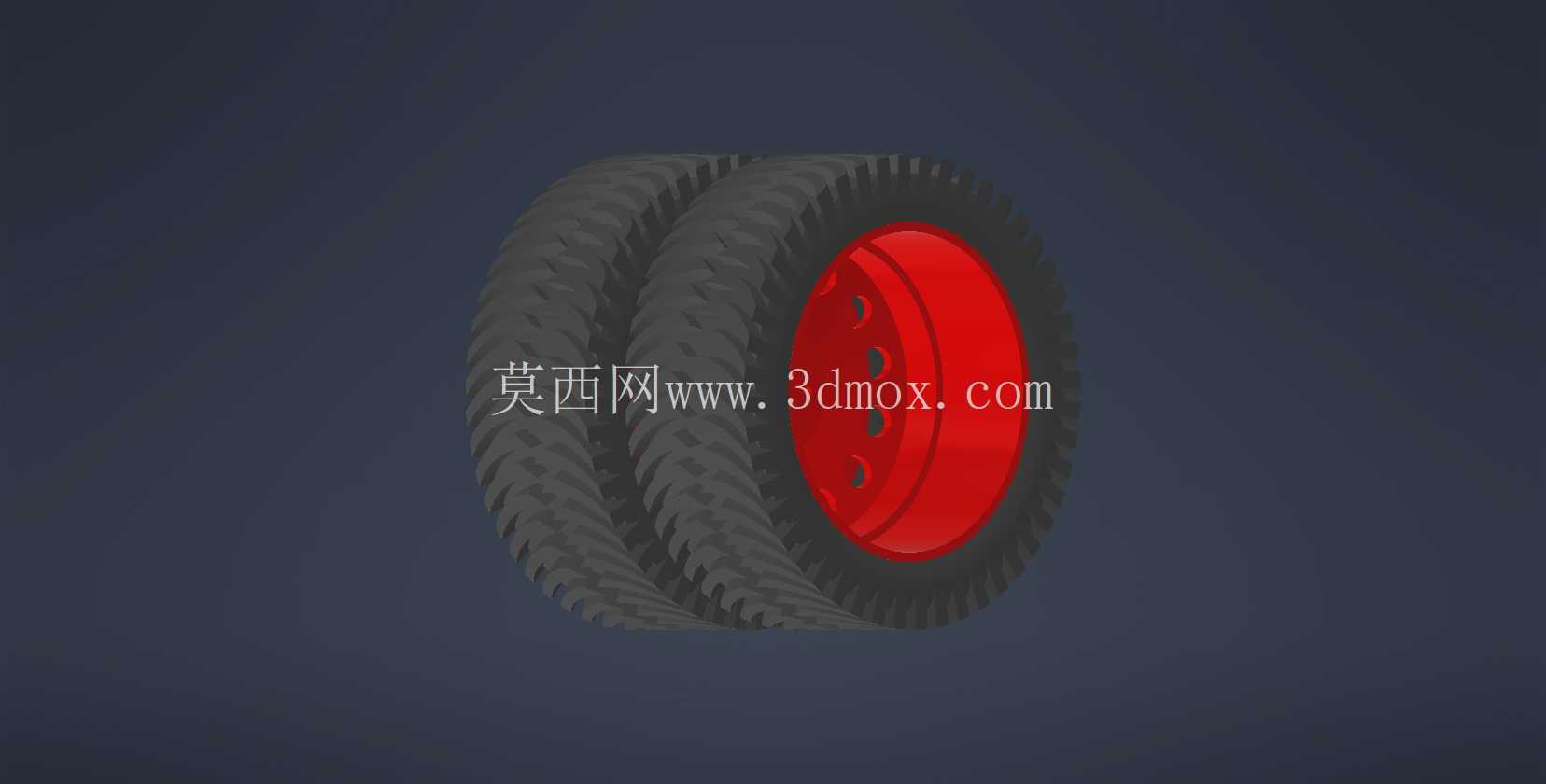

从结构拆分来看，整个部件分为外层橡胶胎体与内侧红色轮毂两部分，胎面做了连续的斜向交错防滑纹路设计，这种纹路不是装饰性结构，在实际运行中，当轮子在PVC桌面、木质工作台、哑光亚克力板这些创客项目常用的运行平面上移动时，斜向纹路可以打破接触面的水膜、灰尘层带来的打滑问题，相比光面胎体，抓地力提升明显，同时连续的纹路排布不会在转动过程中产生周期性的颠簸，保证小型移动装置运行时的姿态平稳，不会因为胎面纹路的节距问题带来车体振动，影响板载传感器的采样精度。轮毂部分采用多安装孔位的圆盘式设计，中心预留的轴孔匹配常用的3mm、4mm直径微型减速电机输出轴，周边均匀分布的小孔一方面是做轻量化处理，减少轮子自身的转动惯量，让小扭矩的微型电机也能轻松驱动，不会因为轮子自重过大导致电机启动卡顿、丢步；另一方面这些孔位也可以作为安装固定位，配合紧定螺钉或者顶丝就能把轮毂和电机轴锁死，避免转动过程中出现轮毂和轴相对滑动的丢转问题。

设计过程中优先考虑了创客项目的安装边界问题，整体轮径控制在小尺寸区间，轮宽较窄，不会占用小车底盘过多的横向安装空间，不管是两轮差速布局的小车，还是四轮独立驱动的小型移动平台，都能在底盘两侧留出足够的传感器安装位置，不会因为轮体过宽挤压红外巡线模块、超声波避障模块的安装空间。轮毂和胎体的配合采用过盈压装的结构设计，不需要额外涂抹粘接剂，装配时将橡胶胎体加热微胀后压入轮毂限位槽，冷却后就能形成足够的抱紧力，在正反转频繁切换、小幅度冲击的运行场景下，不会出现胎体和轮毂脱层、相对转动的问题，同时这种装配方式也方便后期维护，如果胎体磨损，只需要更换外层橡胶部分，不需要整体更换整个轮组，降低项目迭代的物料成本。

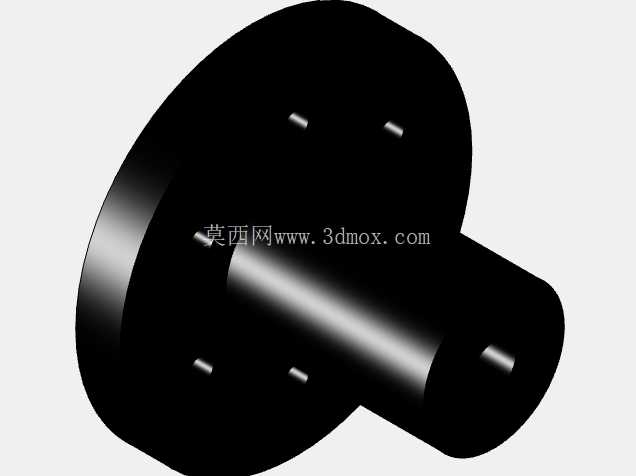

在实际选型适配时，需要注意匹配对应电机的输出轴扭矩，这款轮子的承载能力针对1kg以内的小型移动装置设计，不适合重载场景，胎体的橡胶硬度选择了适中的邵氏硬度，既保证足够的支撑性不会在负载下出现过度形变导致轮径变化影响里程计采样精度，又能保留一定的弹性，吸收运行过程中遇到微小凸起、接缝时的冲击，减少传递到车体底盘的振动，保护板载的敏感电子元件。轮毂的安装端面做了沉台设计，和电机安装座贴合时可以保证同轴度，减少轮子转动时的径向跳动，避免小车走直线时出现偏移、蛇形走位的问题，对于依赖编码器做里程计数的项目来说，稳定的同轴度能有效降低里程累计误差，提升导航、巡线的精度。
