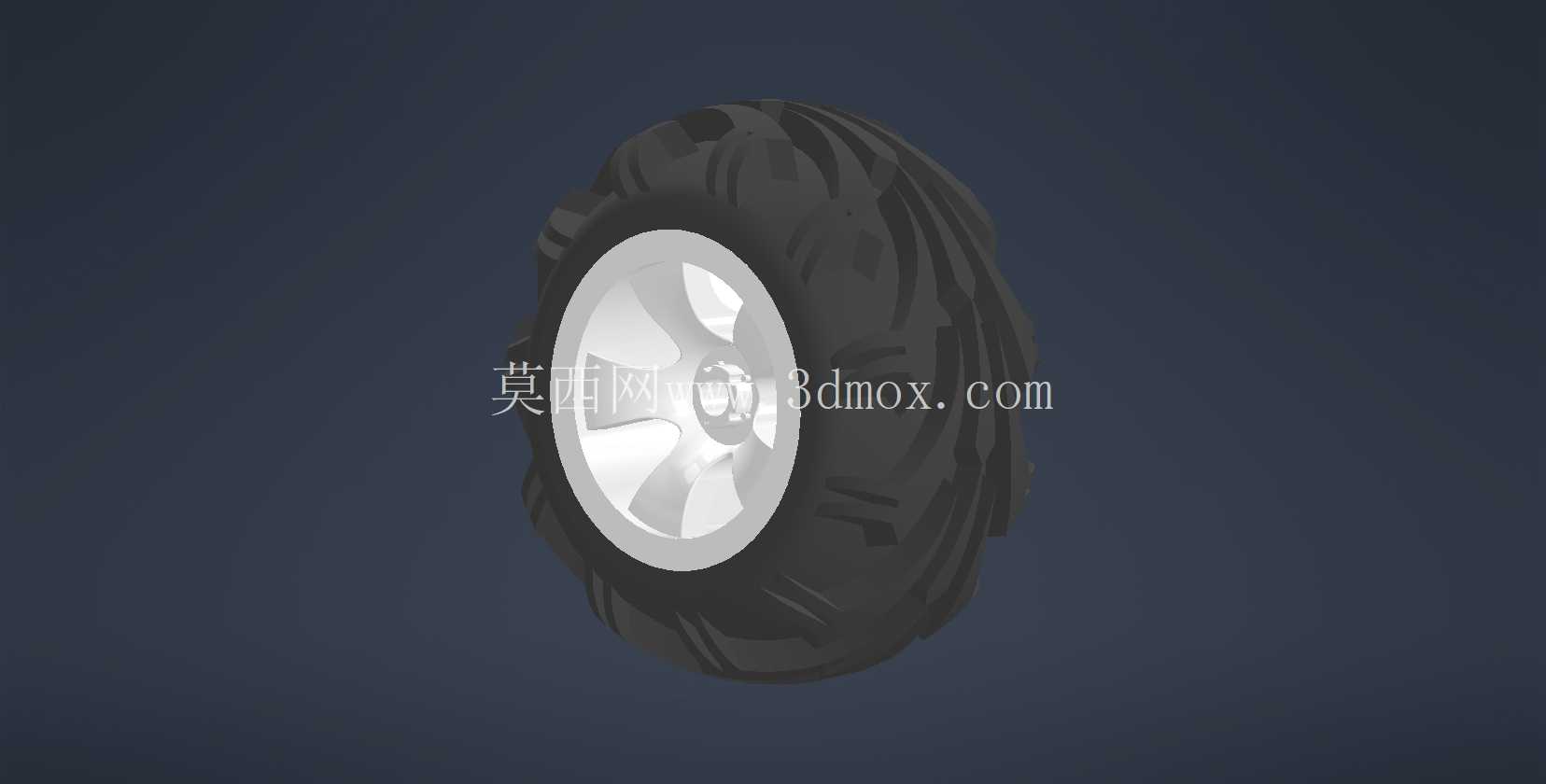

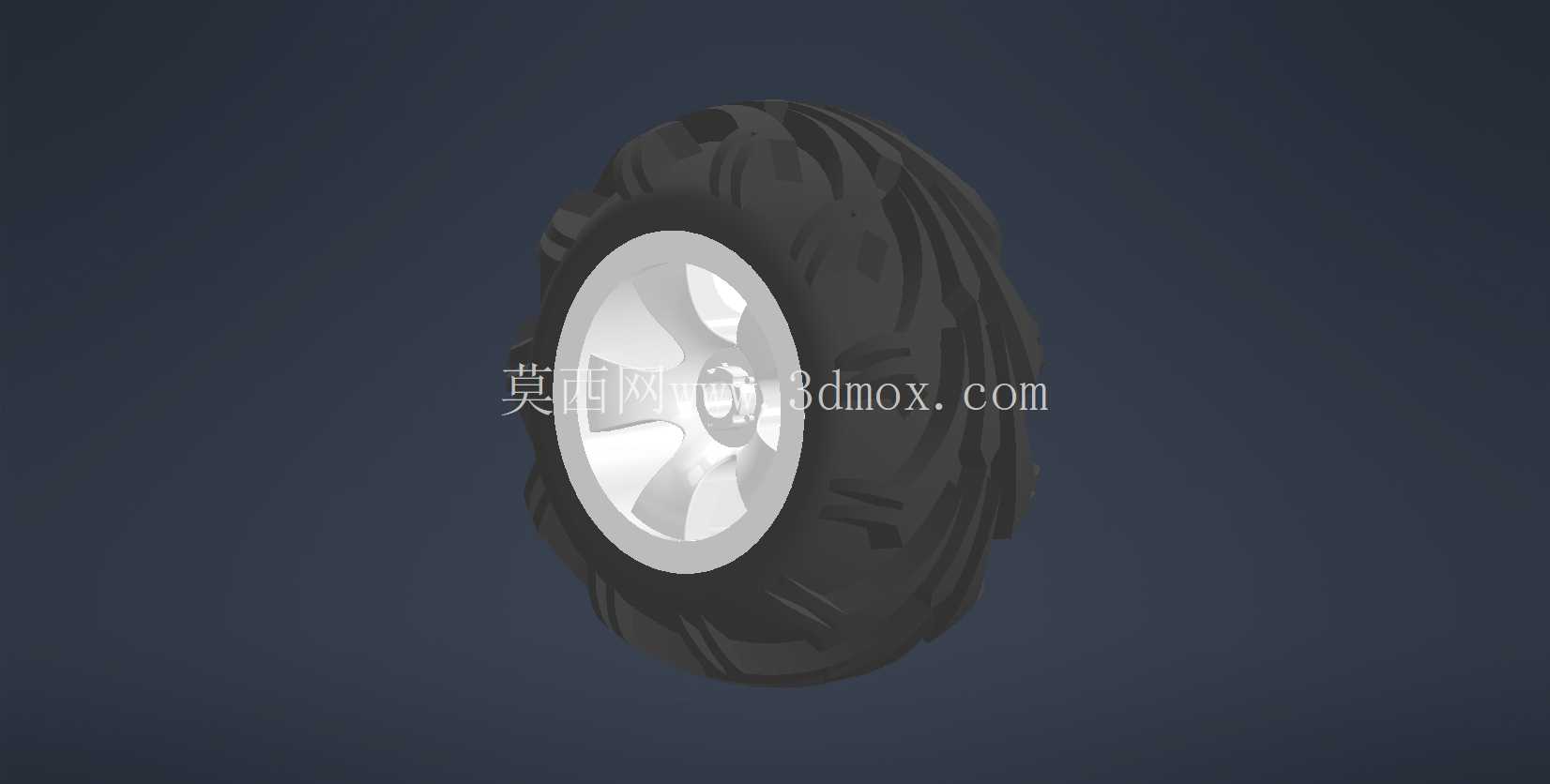

Arduino创客项目专用防滑驱动轮结构

做小型移动创客项目的时候，行走轮的选型往往是容易被新手忽略的环节，很多人随便找个圆形零件装上去，最后跑起来要么打滑空转，要么同轴度差导致车体走偏，甚至安装孔位不匹配反复返工。这款适配Arduino开发体系的行走轮，就是针对小型桌面级移动装置的痛点做的结构优化，从胎面到轮毂的每一处细节，都贴合小型DIY项目的实际使用需求。

先从实际应用场景说，这类轮子主要适配1:20到1:10比例的小型移动平台，包括循迹小车、避障机器人、小型桌面巡检装置、Arduino教学实验套件这类负载在500g以内的设备，不需要承受大重量冲击，但对转动平顺性、胎面抓地力、安装便捷性有明确要求。很多新手第一次做小车项目，用3D打印的光面轮子，在木质桌面、亚克力台面稍微有点坡度就打滑，遇到拼接缝隙还容易卡滞，这款轮子的胎面做了连续的人字形防滑凸纹，凸纹高度1.2mm，纹路间距3mm，不管是在光滑的实验台、哑光PVC桌面，还是铺了防滑垫的工作台面，都能提供足够的静摩擦力，启动和制动的时候不会出现拖滑，循迹实验的时候不会因为轮子打滑丢脉冲，走直线的精度能提升不少。

再看轮毂部分的设计，轮毂采用三辐式对称结构，不是为了好看，是在保证结构强度的前提下尽可能降低自重，整个轮子的转动惯量很小，搭配小型直流减速电机的时候，不会因为轮子惯量太大导致启动滞后，停车的时候也不会因为惯性往前冲太多，对做精准停位的项目比如定点搬运、路径追踪的实验很友好。轮毂中心的安装孔做了D型切边设计，刚好匹配市面上常见的3mm、4mm轴径的小型减速电机输出轴，不用额外打顶丝孔，也不用做轴套转接，插上去之后配合轮毂侧面的M3顶丝孔就能锁死，不会出现轴转轮子不转的丢转问题。轮毂和胎面的结合面做了一圈环形卡槽，胎面装配之后卡入卡槽，哪怕长时间正反转切换，也不会出现胎面和轮毂脱开、相对滑动的问题，很多廉价的套装轮子用久了胎面会在轮毂上转圈，就是因为没有做这个限位结构。

安装边界上，这款轮子的总宽度是26mm，外径是65mm，轮毂安装面到轮体外侧面的距离是12mm，做车体结构设计的时候，只要给轮舱留出直径70mm、宽度30mm的安装空间就足够，不会和车体侧板、电池仓、传感器支架产生运动干涉。轮毂的安装基准面做了0.2mm的沉台，和电机安装座贴合的时候能保证端面跳动控制在0.1mm以内，转动的时候不会出现肉眼可见的偏摆，车体高速行驶的时候不会因为轮子偏摆产生共振，这一点对做需要长时间连续运行的演示项目很重要，很多新手做的小车跑起来嗡嗡响，很大一部分原因就是轮子端面跳动太大，带动整个车体振动。

设计思路上，这款轮子没有照搬工业脚轮或者玩具车轮胎的结构，而是完全针对Arduino生态的小型项目做适配：胎面用软质橡胶材质，硬度在邵氏60A左右，既能提供足够的抓地力，又不会因为太软导致滚动阻力太大，消耗过多电池电量，毕竟小型移动项目大多用锂电池供电，续航是很重要的指标；轮毂用硬质工程塑料注塑成型，尺寸一致性好，同一批次的轮子重量差不超过1g，做双轮差速驱动的时候，不会因为两边轮子重量差太大导致直行跑偏。另外胎面的纹路做了等距对称设计，转动的时候不会产生周期性的振动噪音，在实验室、教室这类安静的场景下使用，不会产生刺耳的摩擦声。

很多人做创客项目的时候，总觉得核心控制板、电机、传感器是重点，轮子随便凑活就行，实际上行走机构是整个设备唯一和地面接触的部分，轮子的性能直接决定了整个移动平台的运行稳定性。这款轮子的所有结构尺寸都做了标准化适配，不管是搭配亚克力拼装车架、3D打印定制车架，还是铝型材搭建的实验平台，都能直接安装，不需要二次加工修改。比如做循迹小车的时候，稳定的抓地力能保证光电传感器采集的信号不受打滑影响，不会出现计数偏差导致的路径错误；做避障小车的时候，平顺的转动特性不会让车体在转向的时候产生多余的晃动，避免超声波传感器因为振动出现测距误差。

从结构细节上看，轮毂的辐条做了2度的拔模斜度，不管是开模量产还是个人用户用FDM3D打印复刻，都能顺利脱模，不需要做额外的支撑结构，打印的时候不会出现悬垂面拉丝的问题，个人修改模型的时候也很方便，比如需要调整安装孔直径、加宽轮面的时候，只需要在基础模型上做简单的拉伸切除就行，不需要重构整个曲面。胎面的纹路做了圆角过渡，没有尖锐的棱角，装配的时候不会划手，也不会因为磕碰导致纹路崩缺，日常教学场景下学生反复拆装也不容易损坏。
