带挂耳结构圆盘式连接锁座零件设计

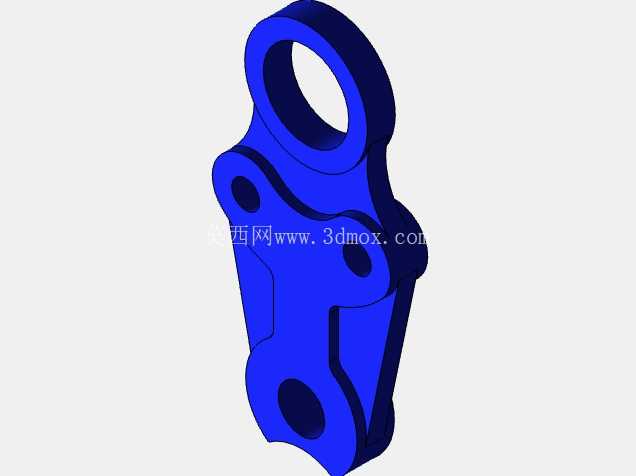

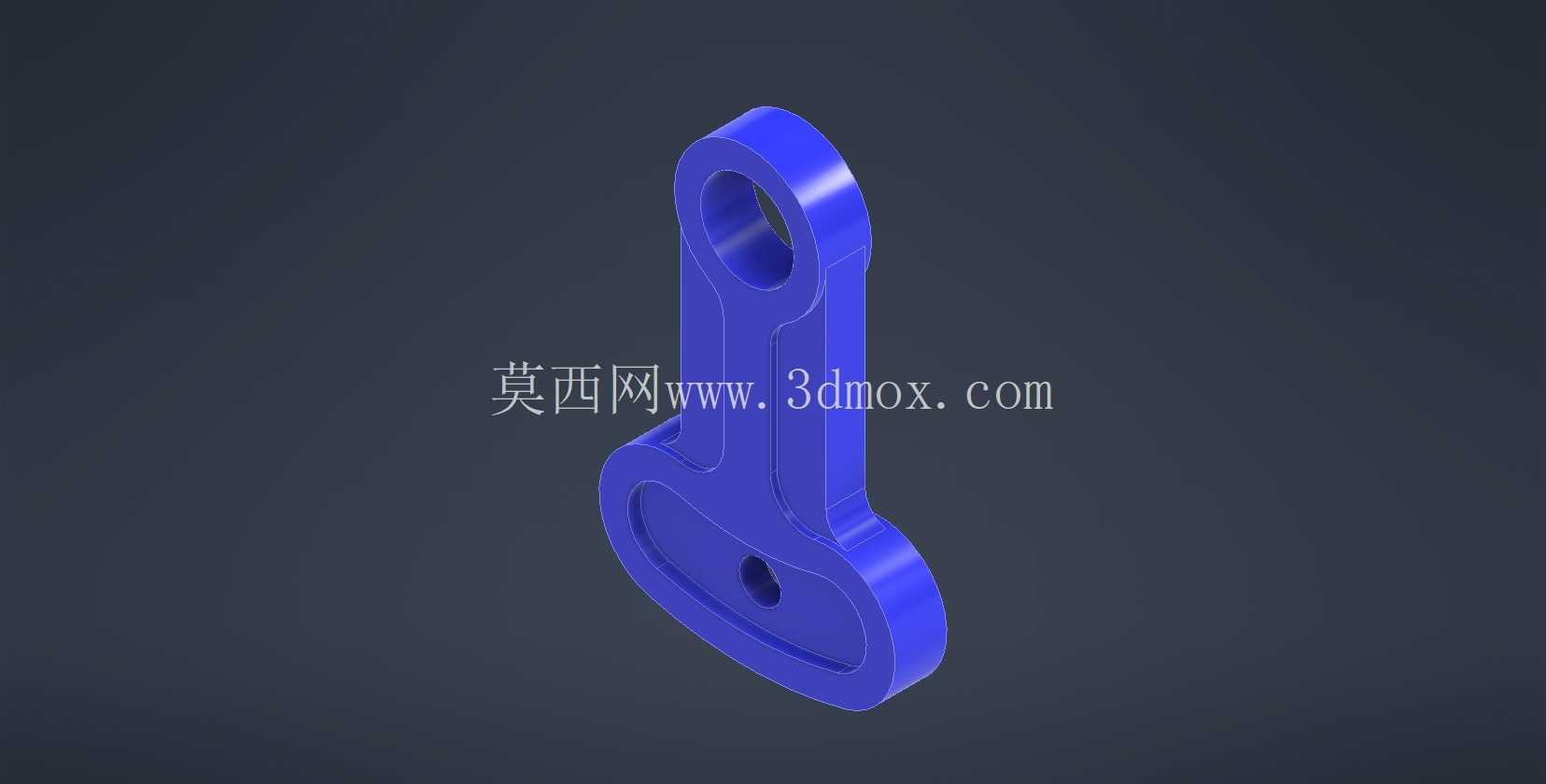

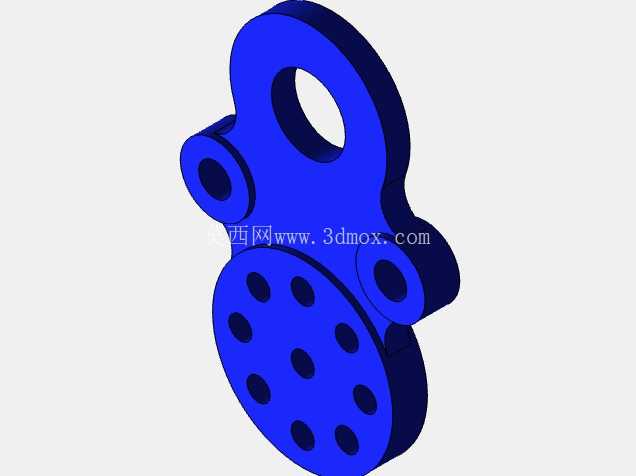

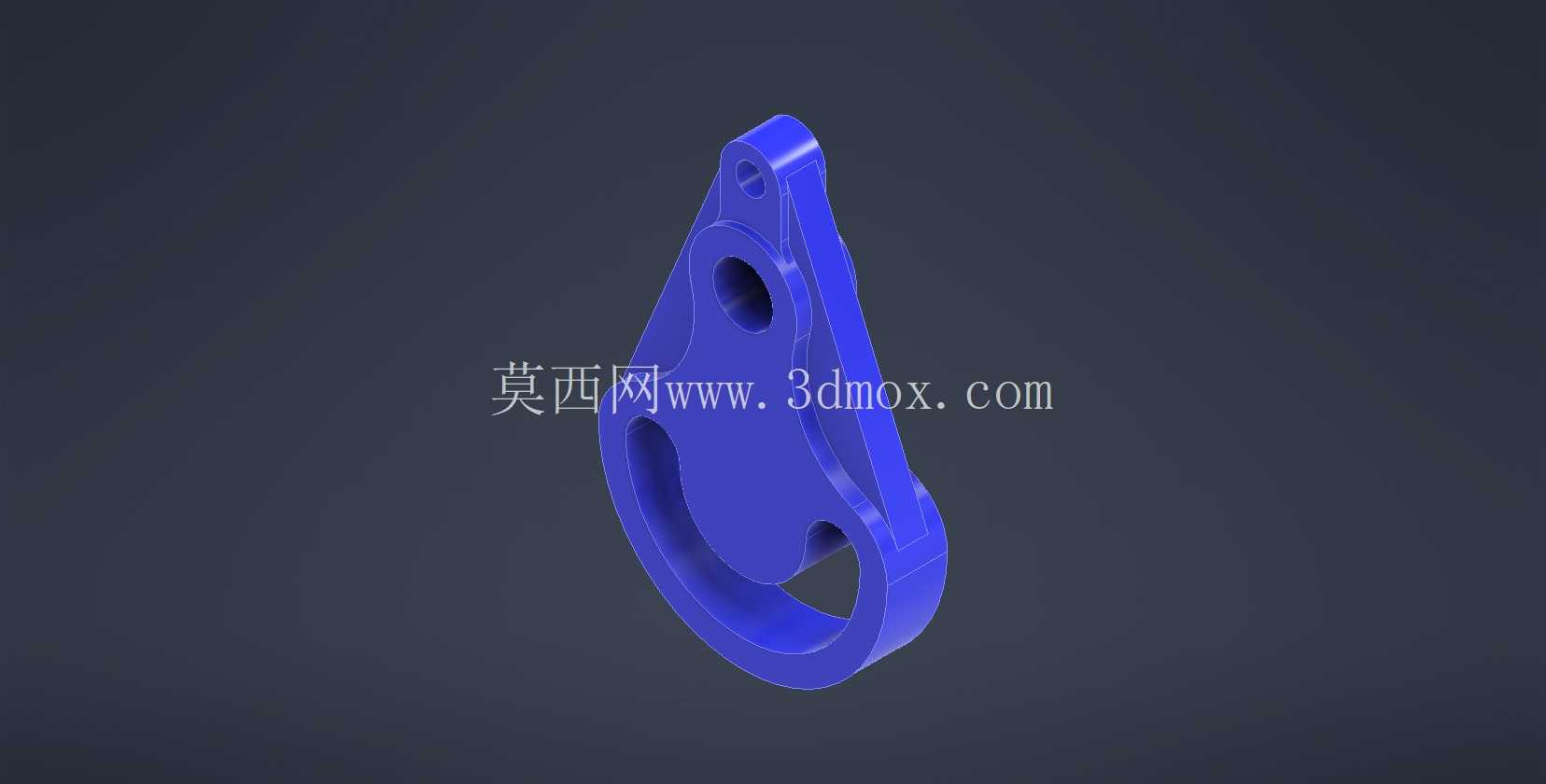

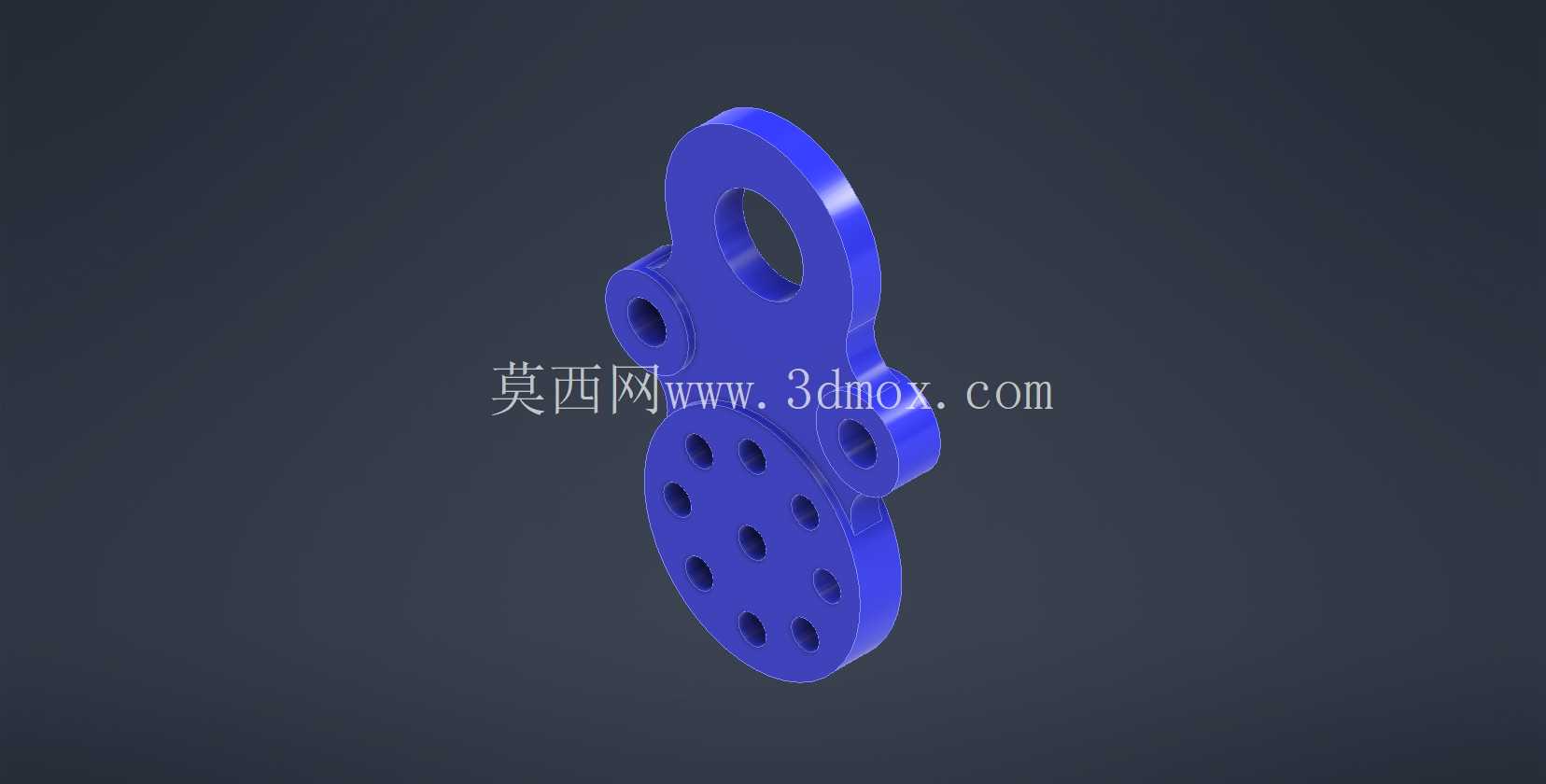

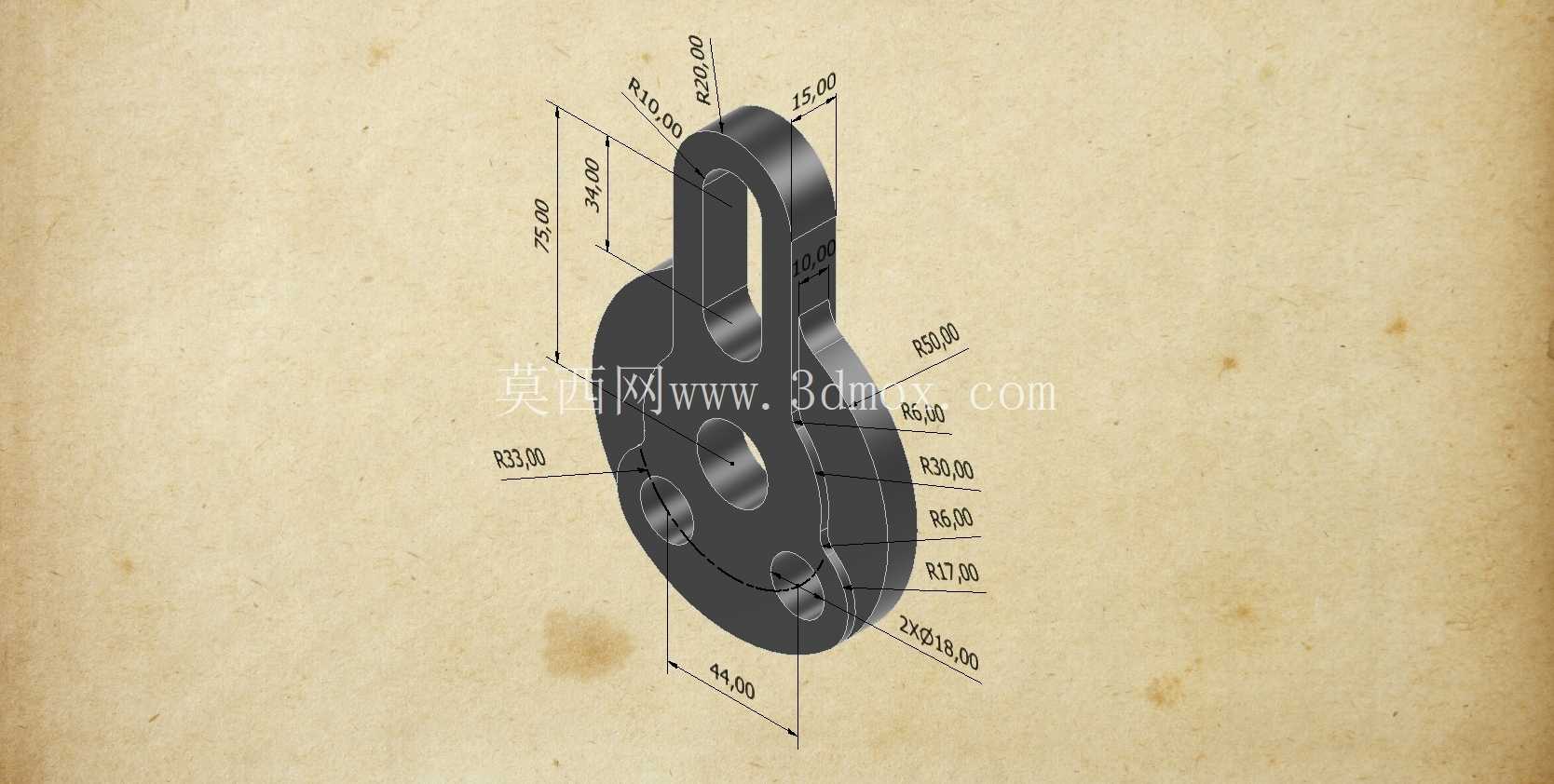

　　该零件属于小型机械铰接连接类通用五金构件，日常多应用在小型工装夹具、便携设备锁止机构、轻型仓储挂接组件、户外折叠器材的连接节点位置，承担两个相对运动部件之间的铰接限位、载荷传递以及位置锁止功能，实际工况下主要承受径向的拉压载荷以及小幅度的摆动剪切力，对安装贴合面的平面度、铰接孔的同轴度有明确的工程要求。从结构设计逻辑来看，整体采用圆盘主体加单侧延伸挂耳的组合构型，圆盘主体作为核心承载基体，盘面均匀分布三个不同直径的安装通孔，其中中心孔为主要铰接销轴配合孔，周边两个偏心孔用于辅助定位或者穿装锁止销，孔位的排布避开了主体应力集中的圆角过渡区域，保证载荷传递路径顺畅。

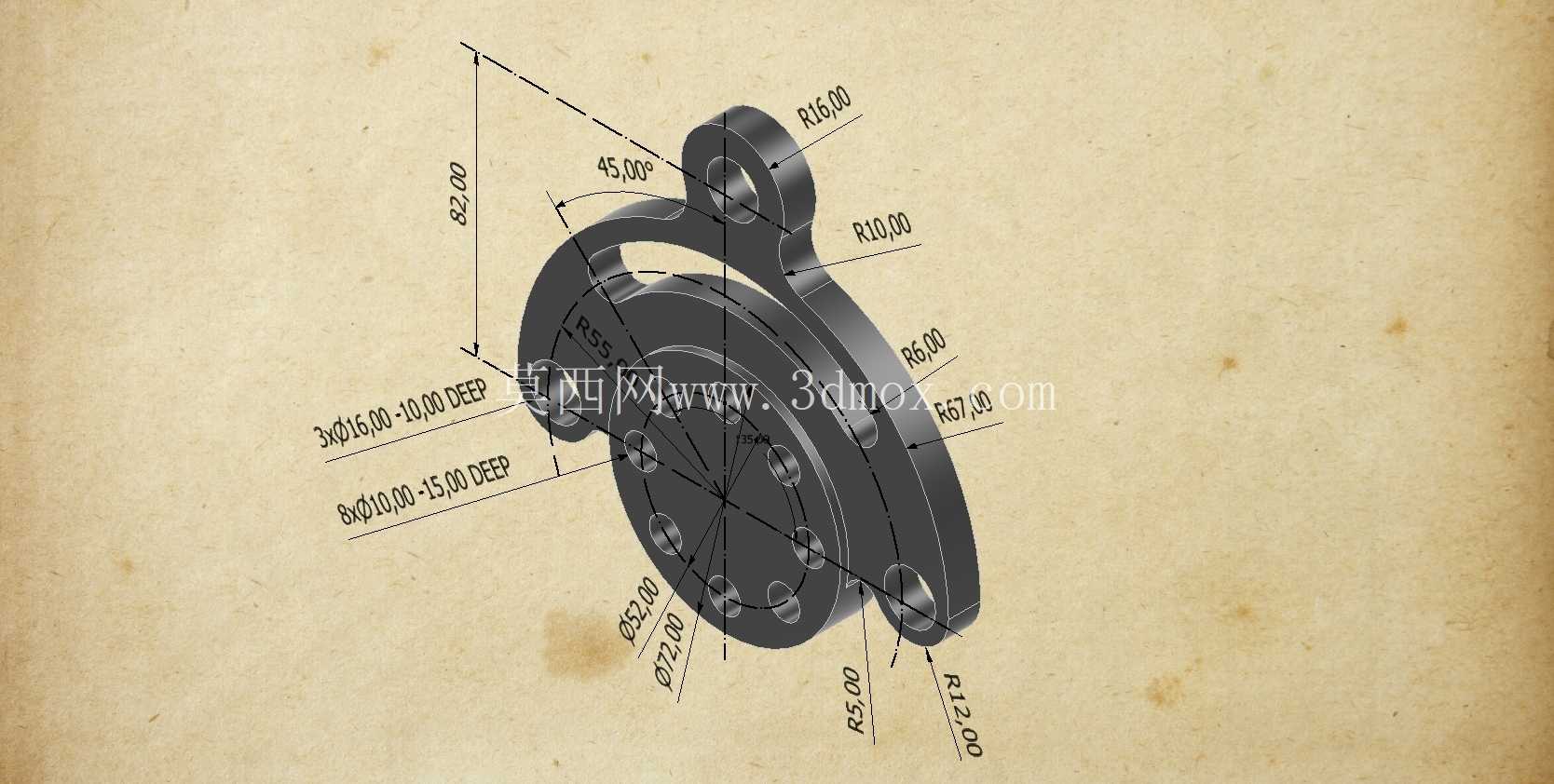

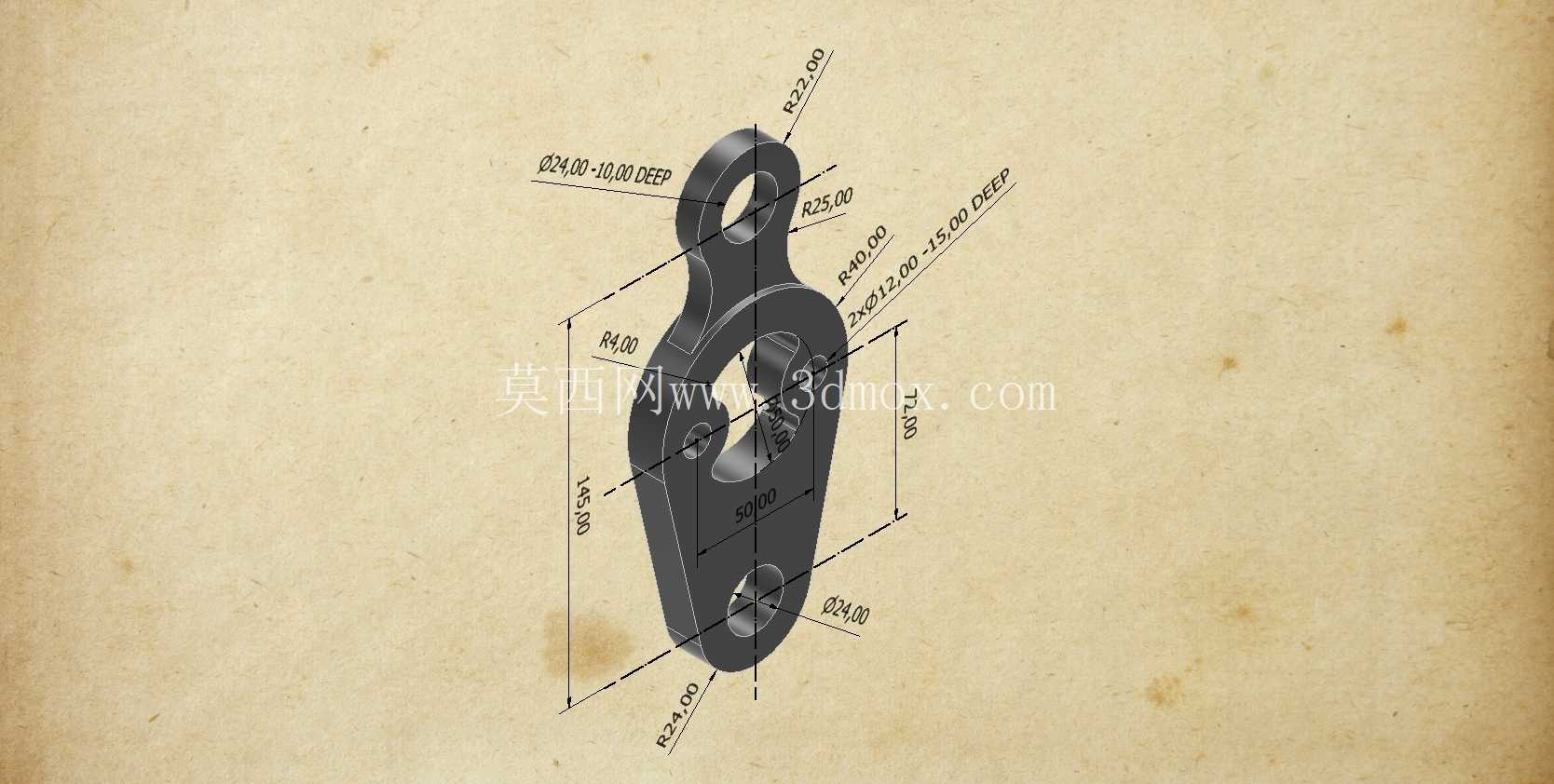

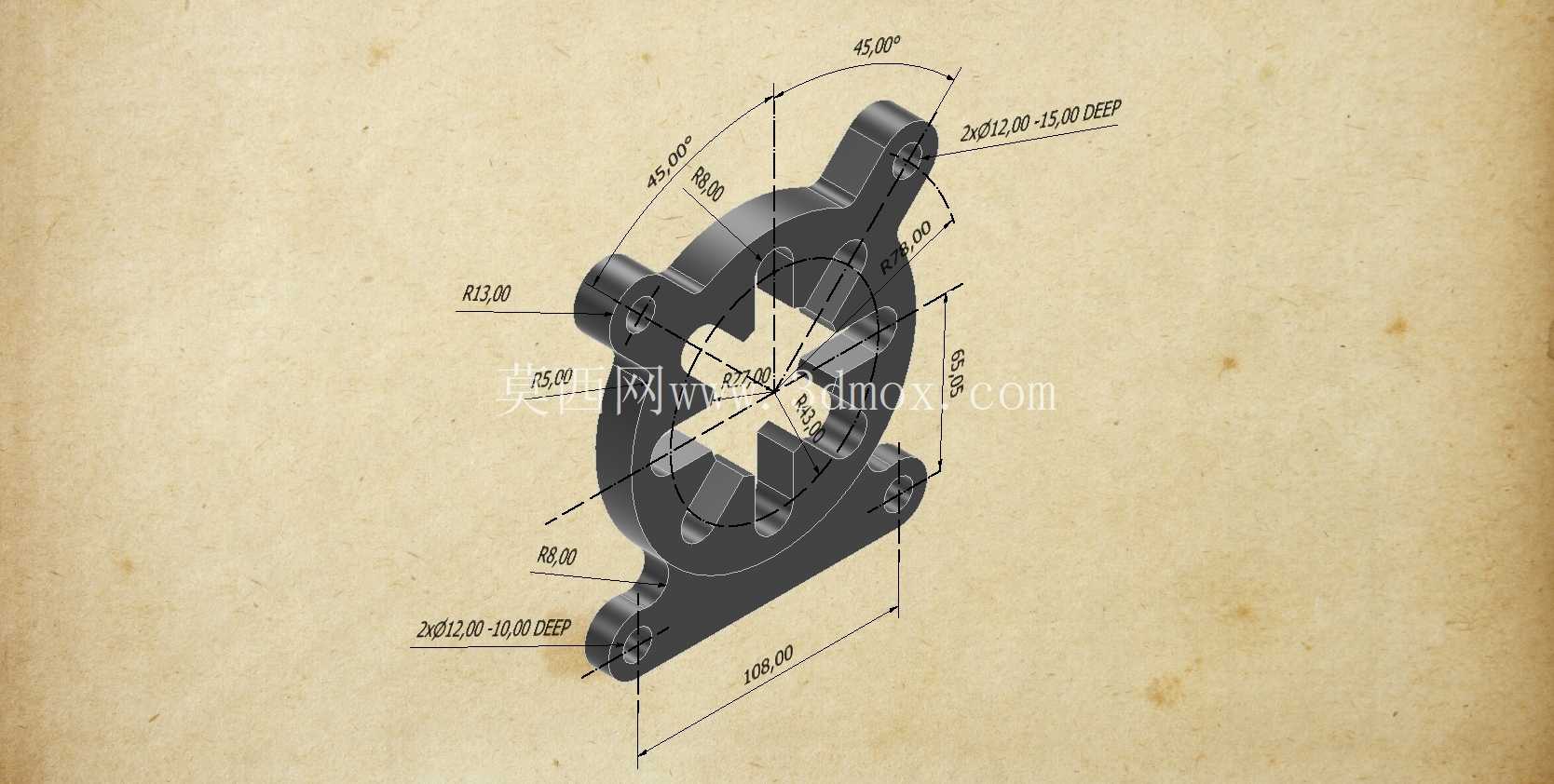

　　单侧延伸的挂耳部分设计有长条形腰型孔，该结构主要用于补偿安装过程中的位置误差，同时允许连接部件在腰型孔的行程范围内做小幅度的位置调整，适配不同装配公差下的安装需求，避免刚性连接导致的装配应力累积。尺寸设计上，圆盘主体外径控制在60毫米级别，挂耳部分总延伸长度从圆盘中心算起为75毫米，挂耳顶端的半圆头采用R20的圆弧过渡，腰型孔的宽度为10毫米，有效调节行程为15毫米，圆盘与挂耳的连接位置采用R33的大圆角过渡，有效降低应力集中系数，避免交变载荷下的疲劳断裂风险。

　　盘面的三个安装孔中，中心孔直径为16毫米，两个偏心孔直径分别为6毫米，孔位距离中心的距离为30毫米，孔口位置均设计有0.5毫米的倒角，去除机加工产生的毛刺，同时方便销轴装配时的导入。零件整体厚度为18毫米，安装贴合面的平面度公差要求控制在0.05毫米以内，保证安装后与配合部件的贴合紧密，不会出现局部翘曲导致的受力不均。从建模实现的角度，该零件适合采用参数化草图拉伸加特征切除的方式完成，首先绘制主体圆盘与挂耳的外轮廓草图，标注清楚各段圆弧与直线的定位尺寸，约束好各几何元素的相切、同心关系，拉伸生成基础实体后，依次切除各安装孔与腰型孔，最后对所有锐边进行倒圆角处理，圆角参数严格按照图纸标注的R值设置，其中外轮廓的过渡圆角直接在草图阶段约束，孔口倒角采用倒角特征统一添加。

　　实际生产中该零件多采用45号钢切削加工完成，表面做发黑处理提升防锈能力，若应用在对重量有要求的便携设备场景，也可采用铝合金6061材质加工，表面做阳极氧化处理，兼顾强度与轻量化需求。装配过程中，圆盘端面需要与配合支座的安装面完全贴合，中心孔穿装主铰接销轴，销轴与孔的配合采用H8/g7的间隙配合，保证铰接转动顺畅无卡滞，腰型孔内穿装的锁止螺栓可根据实际安装位置在孔长范围内调整，调整到位后拧紧螺母实现位置固定，周边两个偏心孔可根据实际使用需求选择安装定位销或者锁止螺钉，限制零件的转动自由度。需要注意的是，挂耳与圆盘连接的圆角位置是整个零件的应力集中区域，建模时需要保证圆角的连续性，加工时也要避免该位置出现刀痕、缺料等缺陷，否则长期承受交变载荷时容易在该位置萌生裂纹，最终导致零件断裂失效。另外腰型孔的两侧长边需要保证平行度，避免螺栓在孔内滑动时出现卡滞，影响位置调整的顺畅性。
