FRC赛事球回收用带槽传动圆筒结构

　　在FRC机器人竞赛的对抗场景中，场地内散落的竞赛用球需要被快速、连续地收集至机器人储球舱内，这款带槽圆筒就是收球机构里的核心执行部件，区别于普通光面滚筒，它的结构设计完全围绕多绳传动、连续带球的需求展开。从实际安装场景来看，这类圆筒通常布置在机器人前端收球口的低位位置，安装时需要匹配末端驱动电机的输出轴接口，圆筒一端的内孔做了异形切削处理，能够直接和电机输出轴的D型面或者扁位配合，不需要额外加装联轴器，既压缩了轴向安装空间，也能避免传动过程中出现轴孔打滑的问题，安装时需要保证圆筒轴线和收球口的安装基准面平行，径向跳动量控制在0.2mm以内，防止转动时和两侧的安装挡板发生剐蹭。

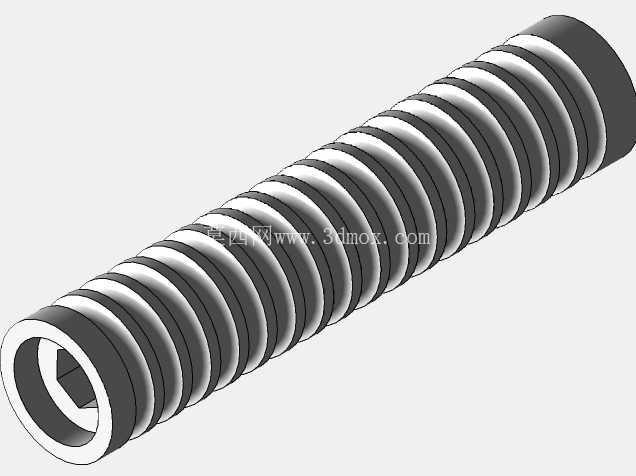

　　圆筒外壁均匀分布的多道环形凹槽，是整个结构的核心功能设计，每道凹槽的宽度和深度都匹配常用的绳状传动皮带尺寸，安装时可以在不同凹槽内布设多根圆皮带，皮带张紧后和凹槽侧壁紧密贴合，当圆筒被电机驱动旋转时，多根皮带同步运动，能够将接触到的竞赛小球顺着旋转方向带入收球通道，多槽设计的优势在于可以根据收球效率需求灵活调整皮带数量，即使单根皮带出现磨损松弛，剩余皮带依然能够维持基础的收球能力，不会直接导致整个收球机构失效。

　　从结构强度角度考虑，圆筒采用空心薄壁结构设计，在保证外壁凹槽结构刚度的前提下尽可能降低自身重量，减少驱动电机的负载，空心内腔还可以预留走线空间，部分需要在收球位置加装检测传感器的机型，能够直接将传感器线束从圆筒内腔穿过，避免线束暴露在外侧被运动部件剐蹭。设计这类圆筒时，首先要确定适配的竞赛球直径，凹槽的间距需要保证转动过程中至少有两根皮带能够同时接触到球面，避免出现卡球或者漏球的问题，圆筒的外径尺寸需要和收球口的离地高度匹配，保证圆筒最低点和场地地面的间隙在5mm到10mm之间，间隙过小容易剐蹭场地地面增加转动阻力，间隙过大则无法有效接触到地面的小球。

　　圆筒两端的轴颈位置需要做同轴度校验，和安装座内的轴承配合时要选择合适的公差配合，既不能过紧导致装配困难，也不能过松出现运转晃动，环形凹槽的槽边需要做小圆弧倒角处理，避免长期运转过程中磨损皮带，延长易损件的更换周期。在实际竞赛场景中，这类圆筒的运转转速通常控制在每分钟120转到180转之间，转速过低会导致收球效率不足，无法在短时间内收集足够数量的竞赛球，转速过高则容易将接触到的小球击飞，反而无法完成收球动作，多槽结构的设计也让皮带的张紧调整更加便捷，维护时只需要针对松弛的皮带单独调整张紧度，不需要拆解整个滚筒组件。和传统的毛刷式收球辊相比，这种带槽圆筒配合圆皮带的结构重量更轻，对小球表面的损伤更小，不会出现毛刷缠绕杂物导致卡滞的问题，在多粉尘的竞赛场地环境中适应性更强，即使凹槽内落入少量场地碎屑，也不会影响皮带的正常传动，日常维护只需要定期清理凹槽内的积尘即可，不需要频繁更换易损部件。
