卧式手机支撑托架结构设计

　　日常工位与小型工装场景里，手机常被用作设备状态监控屏、操作指引展示端，零散摆放既容易滑落，也会占用操作台面有效空间。这款卧式手机托架从实际夹持需求出发，把夹持、承托两个核心功能整合为一体，没有多余装饰结构，整体为一体成型式塑料支撑件，适配消费级3D打印或者小批量注塑成型。

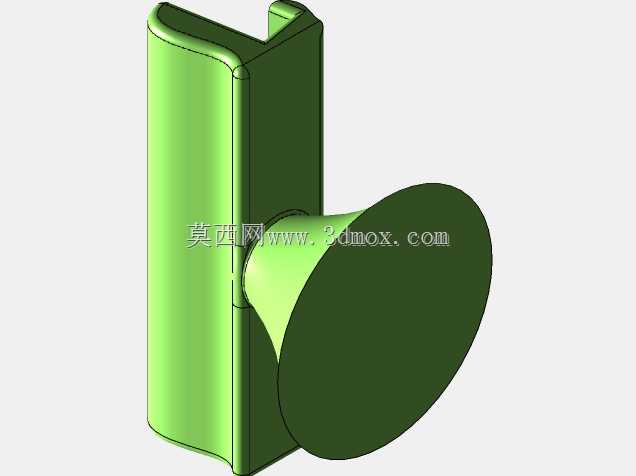

　　托架竖向主体为带圆角的长槽夹体，槽体内壁预留均匀夹持间隙，可直接卡在工位挡板、设备侧边立板、桌面隔断边缘，槽口边缘做全圆角过渡，既避免装夹时刮伤被夹持面，也能在反复插拔过程中分散应力，降低薄壁位置开裂风险。夹体背部延伸出锥形过渡颈，末端连接圆形承托底盘，锥形颈做渐变壁厚处理，从夹体连接处向承托盘逐步过渡，避免直角衔接带来的应力集中，承托盘盘面尺寸覆盖手机背部主要受力区域，手机横置时盘面贴合手机后盖，竖向夹体侧面抵住手机侧边，形成两点限位，手机横放时不会前后滑移、也不会侧向倾倒。

　　设计过程中优先考虑使用边界：夹槽的开口宽度匹配常见工位隔板、亚克力挡板的厚度，槽内预留0.2-0.5mm的过盈量，依靠塑料自身弹性抱紧安装基面，不需要额外螺丝、粘胶固定，拆装位置可以随时调整，不会在基面留下残留痕迹。承托盘的伸出长度经过核算，横置手机时整机重心落在承托盘与夹体构成的支撑三角形范围内，即使手机带常规保护壳，重心偏移量也不会超出支撑边界，不会出现托架连带手机倾覆的问题。竖向夹体的高度设置兼顾夹持稳定性与避让需求，高度过低会导致夹体卡入基面的接触面积不足，容易晃动；高度过高则会遮挡手机屏幕侧边、干涉手机按键，最终取值在保证夹持接触长度的前提下，上沿低于手机横置时的屏幕下边缘，不遮挡显示区域，也不会碰到手机侧边的音量、电源按键。

　　建模阶段所有外轮廓棱边都做了R2-R5的圆角处理，一方面是塑料件成型的工艺要求，避免注塑时尖角位置产生应力发白、填充不足，另一方面3D打印制作时，圆角位置不需要额外支撑，打印完成后去除支撑的工作量大幅减少，成型后表面质量更均匀。整体壁厚控制在2.5-3mm区间，这个壁厚范围对于常用PLA、ABS打印材料来说，刚性足够支撑常规手机重量，不会出现承托盘下垂弯折的问题，同时打印耗时、材料消耗都控制在合理范围；如果采用注塑工艺，该壁厚也符合通用塑料件的成型壁厚规范，不会出现缩痕、填充不满的缺陷。

　　实际使用场景中，这款托架可以卡在机床操作工位的旁侧挡板上，操作人员调试设备时把手机横置，用来展示工艺参数表、加工节拍提示；也可以夹在办公室桌面隔断上，横放手机观看视频、接入视频会议时不需要额外占用桌面空间；在自动化设备旁的巡检工位，它可以临时固定手机，用来展示设备点检表、故障排查指引，不需要手持手机腾不出操作工具。结构上没有活动铰接件、没有弹簧、螺丝等零散配件，不存在长期使用后铰接松动、弹簧失效的问题，一体结构耐磕碰，工位环境下轻微碰撞不会出现零件脱落失效。

　　承托盘与手机接触的盘面可以根据需求粘贴薄硅胶垫，增加摩擦力的同时避免刮花手机后盖，夹槽内壁也可以增加防滑胶条，在光滑的亚克力、金属板基面上进一步提升抱紧力，即使设备运行产生轻微振动，托架也不会顺着基面滑移。整个结构的安装边界清晰，夹体只需要单侧有可夹持的直板基面，不需要在基面钻孔、粘贴，对原有工位设施没有改造破坏，适配绝大多数现有工位的布局条件。
