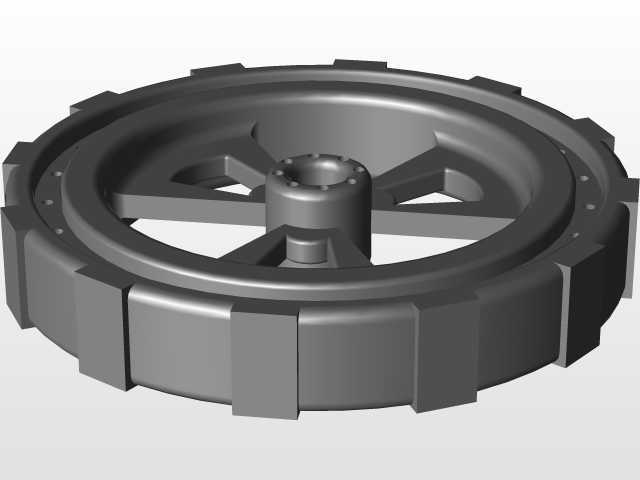

带防滑凸齿的辐条式重载行走轮结构

　　这款轮体结构的设计初衷，是适配小型移动作业平台、巡检设备以及轻型运载装置的行走需求，在日常的非标设备设计工作中，经常会遇到需要兼顾承载能力、抓地性能与轻量化要求的行走轮选型场景，现成的标准脚轮往往要么防滑性能不足，要么轮体结构偏重，要么安装接口无法匹配定制化的轮毂连接需求，因此才针对性做了这款轮体的结构设计。从实际应用场景来看，这类轮体可以适配厂区内的短途转运小推车、户外巡检的移动机器人底盘、小型工程机械的辅助行走机构，甚至是一些游乐设备的行走组件，尤其适合在硬化铺装路面、轻微起伏的非铺装碎石路面使用，轮缘外侧均匀分布的块状凸齿，能够在接触面提供足够的切向摩擦力，避免轮体在带载启动、小幅爬坡时出现打滑空转的问题，相比光面轮体，

　　在有少量浮尘、细沙的接触面，防滑性能提升十分明显。轮体的整体结构采用了辐条式支撑设计，没有采用实心轮盘的结构，核心是在保证轮体径向承载强度的前提下，尽可能降低轮体自身的重量，减少行走驱动端的负载损耗；三根主辐条呈120度均匀分布，连接中心轮毂与外侧轮辋，辐条的截面做了渐变加厚处理，靠近轮毂的位置应力集中更明显，因此截面厚度更大，向轮辋延伸的过程中逐步过渡到等厚结构，既避免了应力集中导致的结构断裂风险，也不会额外增加不必要的材料用量。中心轮毂部分做了阶梯孔设计，中间的通孔用于穿过轮轴，周边均匀分布的小孔是安装定位孔，能够与配套的轮轴法兰通过紧固件锁紧，保证轮体与轮轴之间不会出现相对转动，轮毂的轴向长度做了针对性的限位设计，

　　安装时可以直接卡在轮架的两个安装耳之间，不需要额外加装轴套来限制轴向窜动，减少了装配时的零件数量。轮辋部分的结构做了分层设计，外层是带凸齿的防滑接触层，内层是与辐条连接的支撑层，两层之间做了圆弧过渡，避免轮体压过路面凸起时出现应力集中导致的轮辋变形；凸齿的形状做了倒角处理，没有尖锐的棱角，一方面是避免轮体滚动时刮伤接触面，另一方面也能减少凸齿根部的应力集中，防止长时间带载使用后凸齿出现断裂脱落的问题。从安装边界来看，轮体的中心安装孔直径、轮毂轴向长度、轮体总外径、轮辋宽度都做了适配常规轻型轮架的尺寸设计，不需要对现有标准轮架做额外的改造就可以直接替换安装，轮体的径向跳动公差控制在普通机械行走部件的常规精度范围内，

　　既不会因为精度过高增加不必要的加工成本，也不会因为精度过低导致行走时出现明显的颠簸晃动。在设计过程中也考虑了加工工艺的可行性，整个轮体如果采用注塑工艺生产，可以直接通过一体注塑成型，不需要后续的二次装配，辐条与轮毂、轮辋的连接位置都做了脱模斜度设计，方便模具开模时顺利脱模；如果采用金属材质加工，也可以通过铸造成型后再对中心安装孔做少量机加工即可满足使用要求，不需要复杂的多工序加工，能够有效控制生产制造成本。实际使用过程中，这类轮体不需要额外做表面防滑处理，自身的凸齿结构就能够满足大部分常规场景的防滑需求，轮体的承载能力通过辐条的结构强度来保证，在额定负载下，轮体的径向变形量控制在合理范围内，不会因为变形过大导致轮体与轮架之间出现摩擦卡滞的问题。相比市面上常见的同尺寸光面脚轮，这款轮体的防滑性能更优，相比带橡胶外圈的脚轮，它的结构强度更高，不容易被路面的尖锐硬物刺破或者划伤，适合在工况相对复杂的厂区、户外园区等场景使用，不需要频繁更换损坏的轮体，能够降低设备的后期维护成本。
