通讯设备安装用折弯式金属固定支架

　　做通讯设备现场安装的结构工程师都清楚，路由器这类网络设备的现场部署，固定支架的适配性直接决定了设备安装的稳定性与后期运维的便捷性，尤其是在弱电井、机柜侧装、墙面壁挂这类非标准安装场景下，通用支架往往无法匹配现场的安装孔位与空间边界，很容易出现设备固定不牢、走线干涉、后期维护拆卸困难的问题。这款钣金折弯成型的固定支架，就是针对路由器侧装、壁挂场景设计的专用支撑构件，整体采用单块钣金一体折弯成型，没有额外的拼接焊缝，结构刚性完全能满足中小型路由器的承重需求，不会出现长期承重后支架变形导致设备移位的问题。

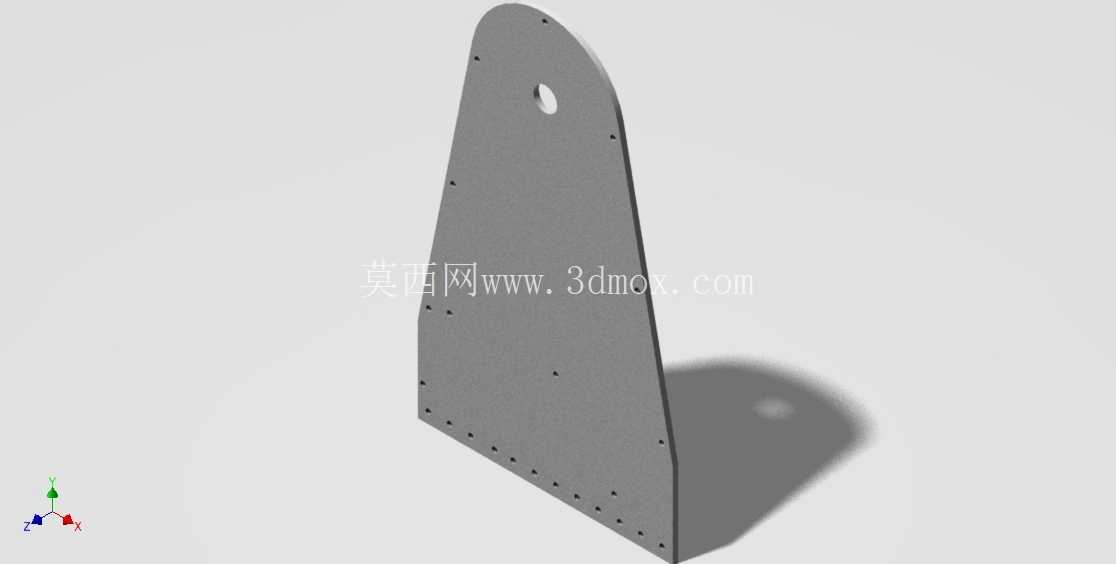

　　从结构形态来看，支架整体呈上窄下宽的梯形轮廓，这种形态设计一方面是适配路由器壳体的侧边安装弧度，让支架与设备壳体的贴合面更紧密，避免安装后出现应力集中导致壳体局部受压破损；另一方面下宽的结构能扩大底部的安装固定点位分布，让支架固定在墙面或者机柜立柱上时，受力点更分散，哪怕设备受到轻微的外力碰撞，也不会出现固定点松动脱落的情况。支架的板面上分布了多组不同规格的安装孔位，靠近顶部的单孔是用来和路由器壳体上的预装定位柱配合的，安装时可以先通过这个孔位把支架临时挂在设备上，不用全程手扶着设备对齐孔位，能大幅降低高空或者狭窄空间内的安装难度；沿支架侧边与底部边缘排布的密集小孔，分为两种功能，一部分是用来穿设自攻螺丝将支架与设备壳体锁紧，另一部分是适配不同安装场景的墙面膨胀螺丝、机柜卡扣固定需求，现场安装时不需要重新打孔，直接根据现场的固定点位选择对应的孔位即可，能减少现场二次加工的工作量。

　　支架的折弯角度经过反复校核，安装后设备与安装面之间会预留出足够的走线空间，路由器的电源接口、网线接口不会被墙面或者机柜立柱挡住，网线弯折半径也能满足五类、六类网线的布线要求，不会出现网线过度弯折导致信号传输不稳定的问题。在设计过程中，特意对支架的边缘做了钝化处理，所有的板边都没有尖锐的毛刺，现场安装时不会划伤施工人员的手，也不会割破网线的绝缘外皮。支架的安装边界也做了充分的适配考量，整体厚度控制在2mm以内，安装后突出安装面的尺寸不会占用过多的机柜内部空间，哪怕是在高密度布线的机柜里，也不会和相邻的交换机、配线架等设备产生空间干涉。

　　从受力角度分析，支架的折弯处做了小圆弧过渡，避免了直角折弯带来的应力集中问题，长期承重下折弯处不会出现开裂变形，哪怕是在温度变化较大的户外弱电箱场景下使用，钣金件的形变也能控制在允许范围内，不会影响设备的固定精度。另外，支架表面做了哑光喷塑处理，既可以提升钣金件的防锈耐腐蚀能力，适配潮湿的弱电井、地下车库等安装场景，也不会因为表面反光影响机房内的设备指示灯观察。实际现场使用时，这类专用支架相比通用的L型角铁支架，不需要现场切割、打孔做二次加工，安装效率能提升60%以上，而且和设备的匹配度更高，不会出现孔位不对强行安装导致的设备壳体变形问题。在三维建模过程中，所有的孔位位置、折弯半径、板材展开尺寸都做了精准的参数化设置，后续如果需要适配不同型号的路由器，只需要调整对应孔位的坐标与折弯角度参数，就能快速生成新的支架模型，不需要重新从零开始绘制，能大幅缩短同类型安装配件的设计周期。建模时也同步考虑了钣金加工的工艺可行性，所有的孔位距离折弯边的距离都满足钣金冲压的工艺要求，不会出现冲压时孔位变形的问题，折弯工序也不需要特殊的定制模具，用常规的数控折弯机就能完成加工，量产时的加工成本也能控制在合理范围内。
