多管轮转式气动发射机械臂结构设计

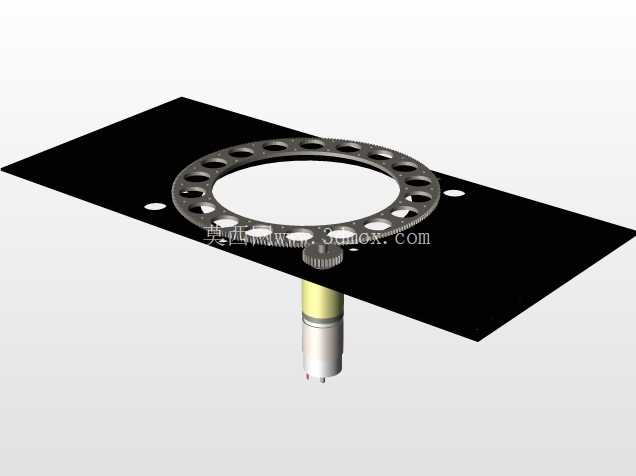

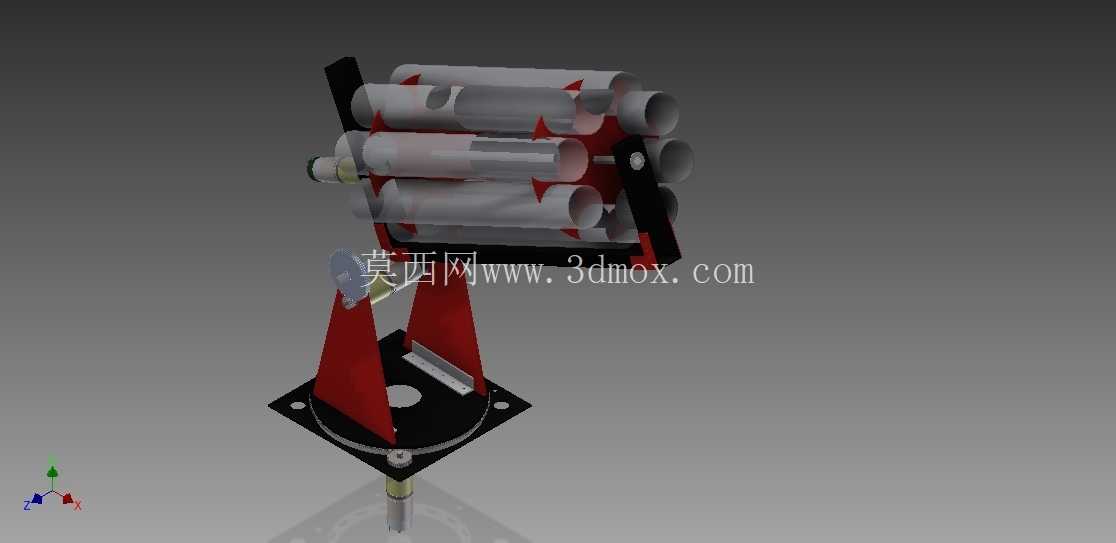

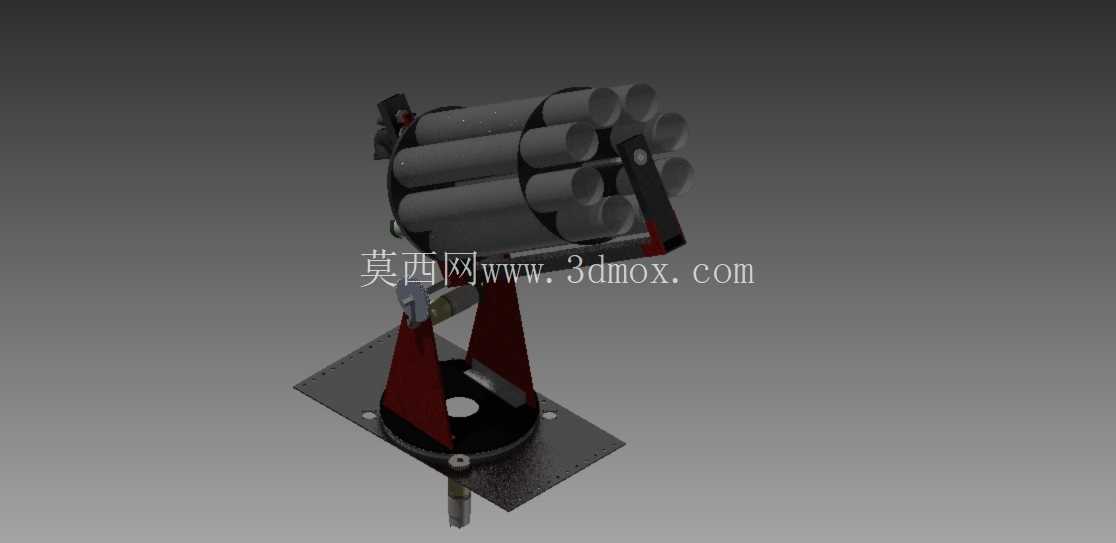

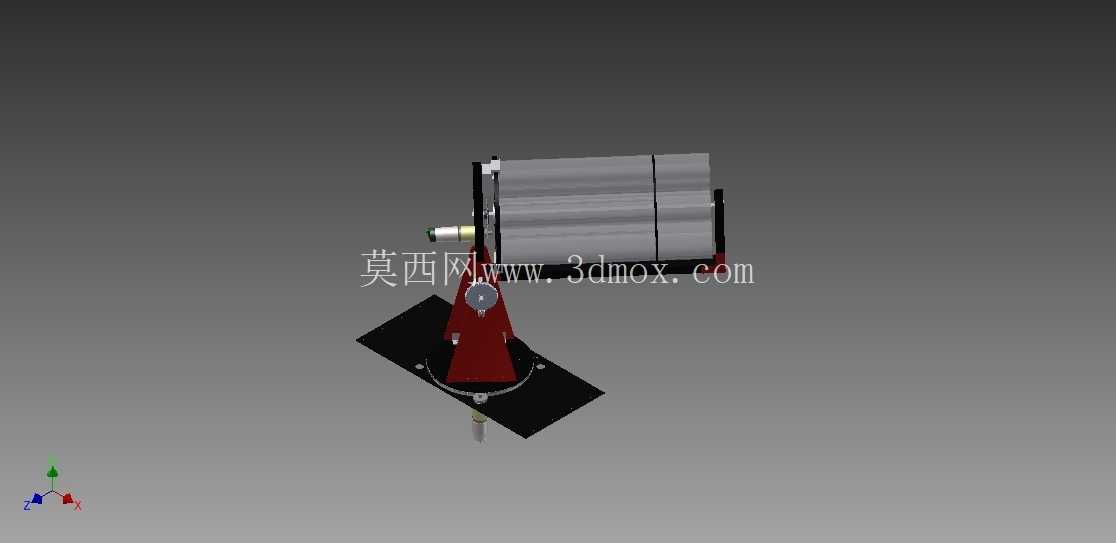

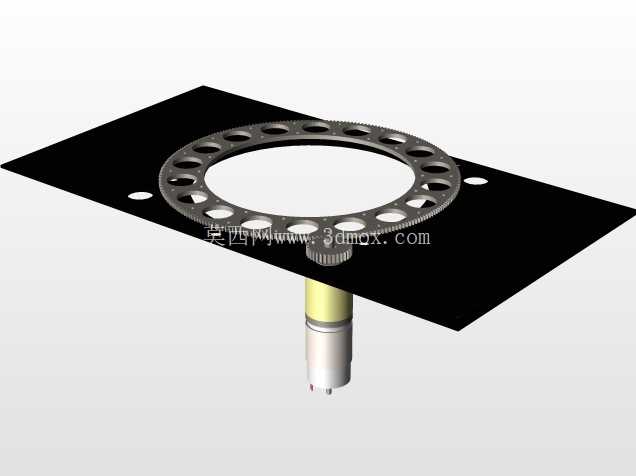

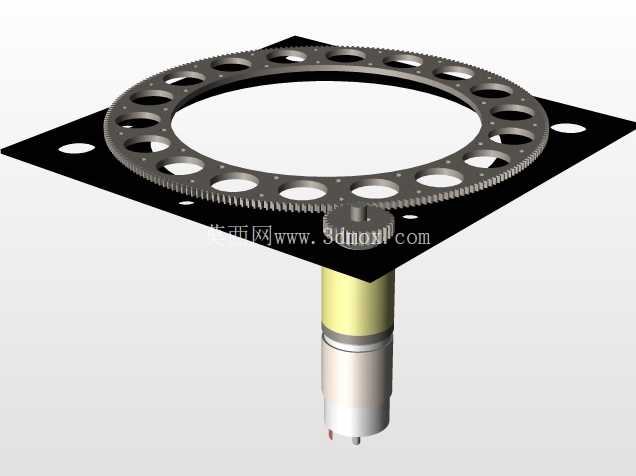

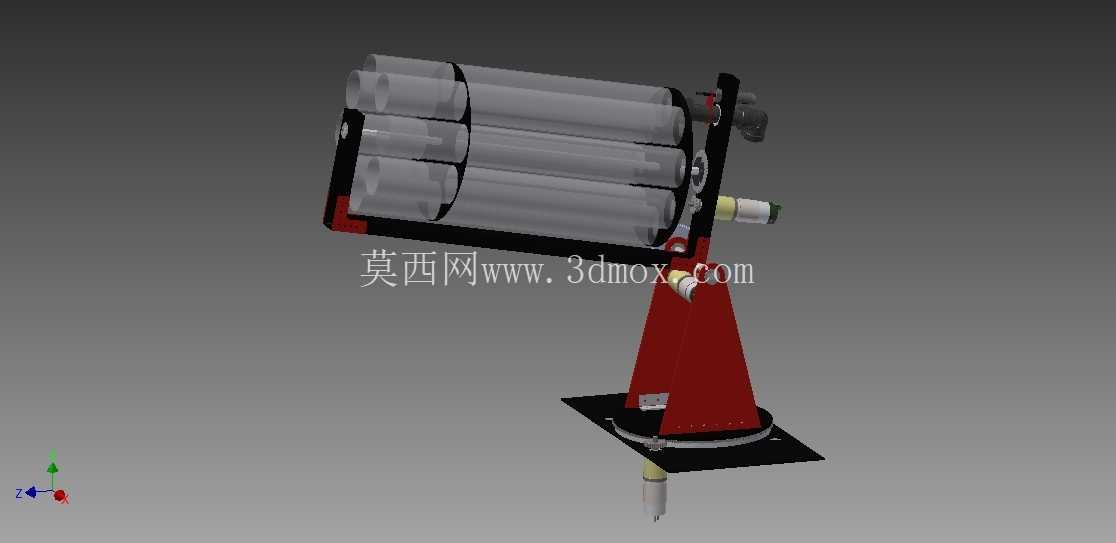

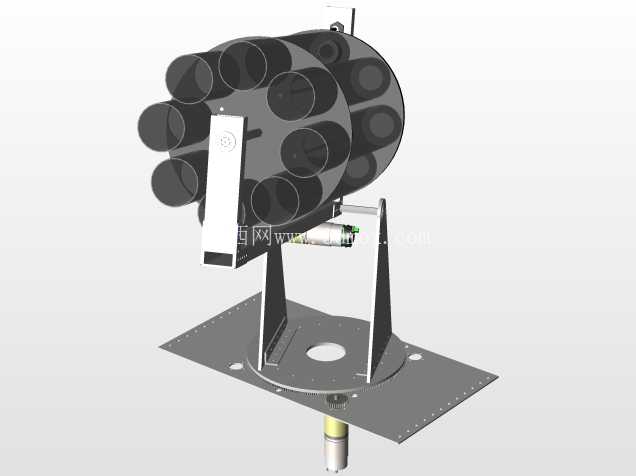

　　这套多管轮转式气动发射机械结构，最初面向青少年机器人竞技赛事的对抗类项目开发，核心适配需要连续发射轻质弹射物的赛场场景，可在固定点位完成多角度、多频次的定向投射作业，也可经过参数调整后适配小型物料定点投递、教学演示实验台搭建等非竞技场景。整套结构的安装底座采用方形钢板加工成型，底部预留四个对称分布的沉头安装孔，可直接通过螺栓固定在赛事机器人的上层安装架或者实验台台面上，底座上方集成了水平回转支撑结构，可实现360度水平方向的角度调整，调整到位后通过侧面的锁紧旋钮完成位置固定，避免发射过程中因后坐力产生角度偏移。

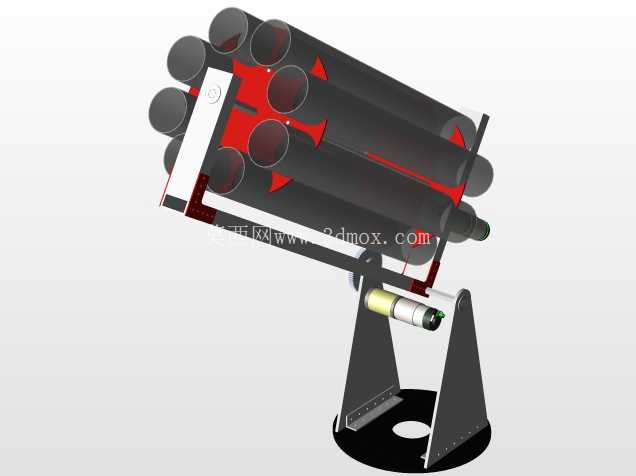

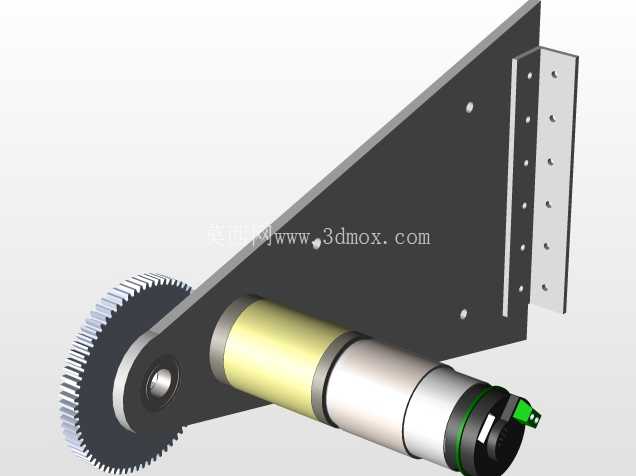

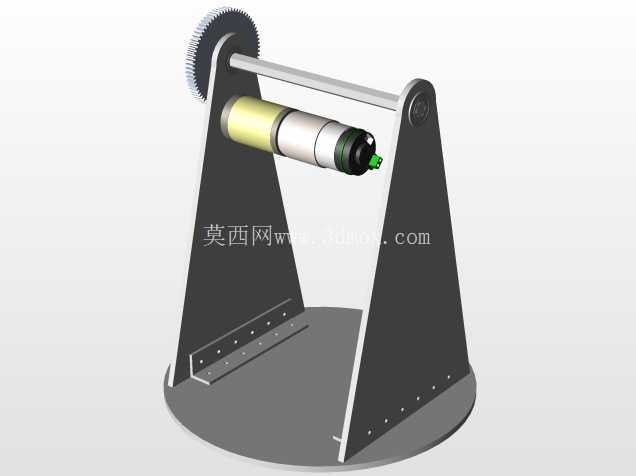

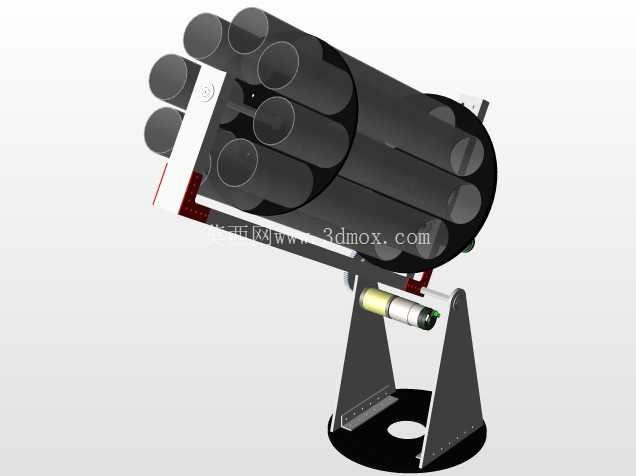

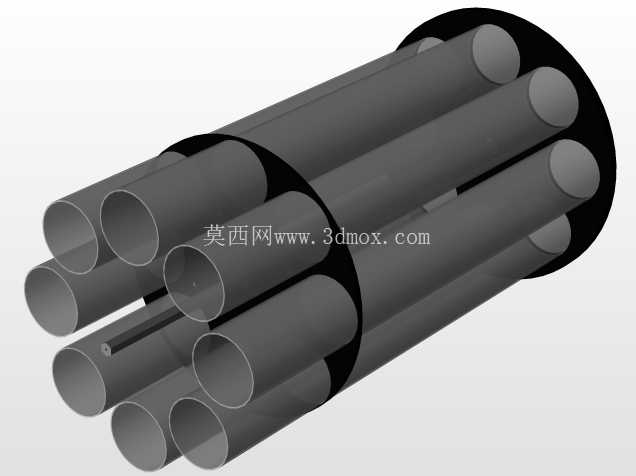

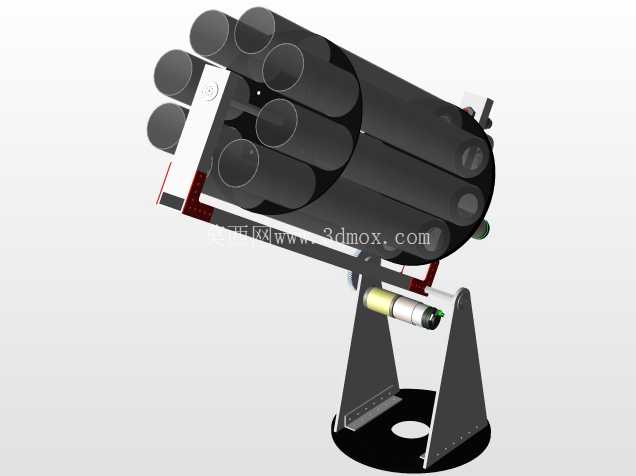

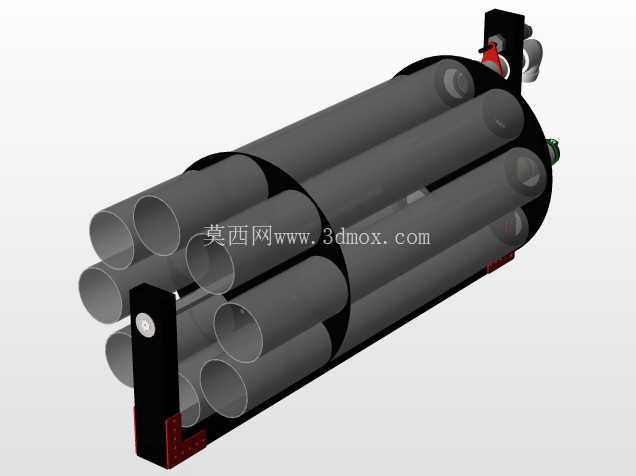

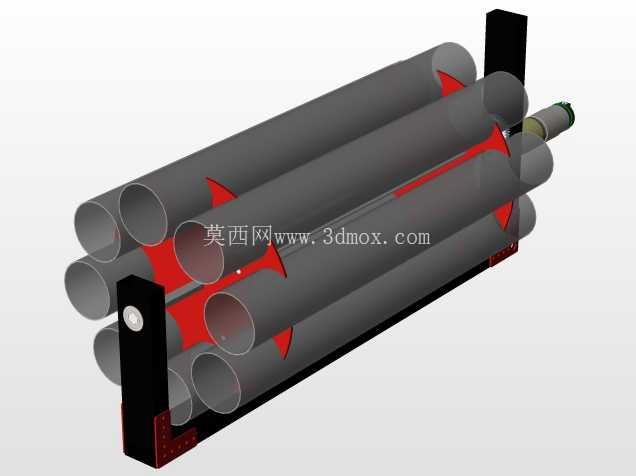

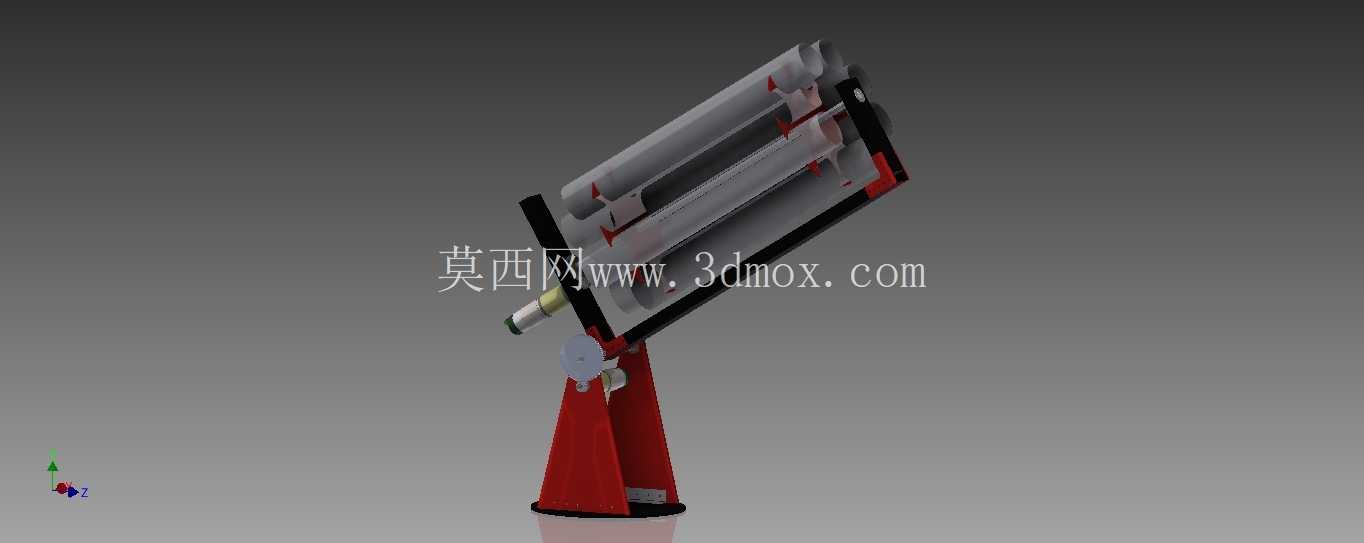

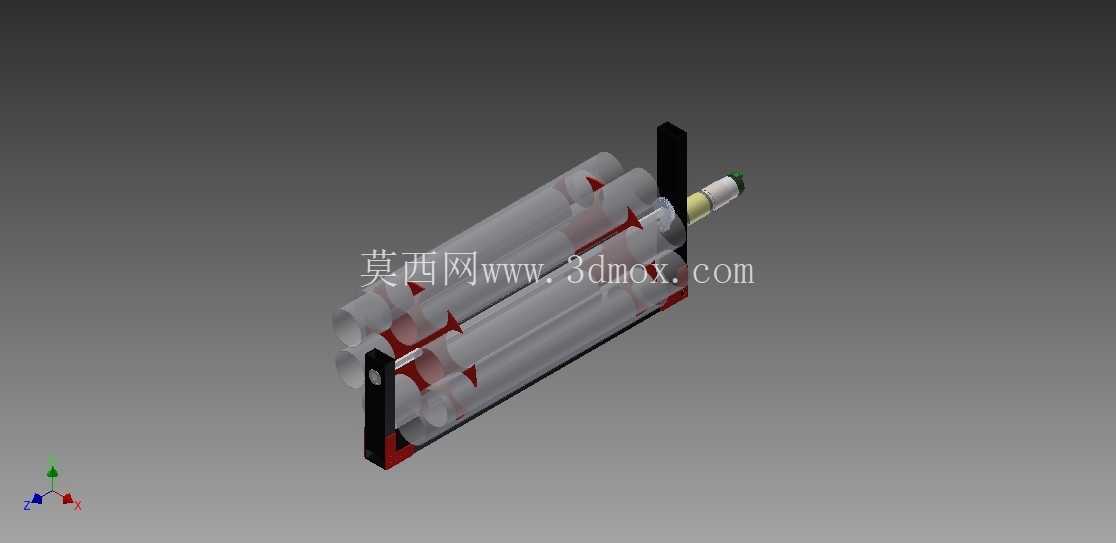

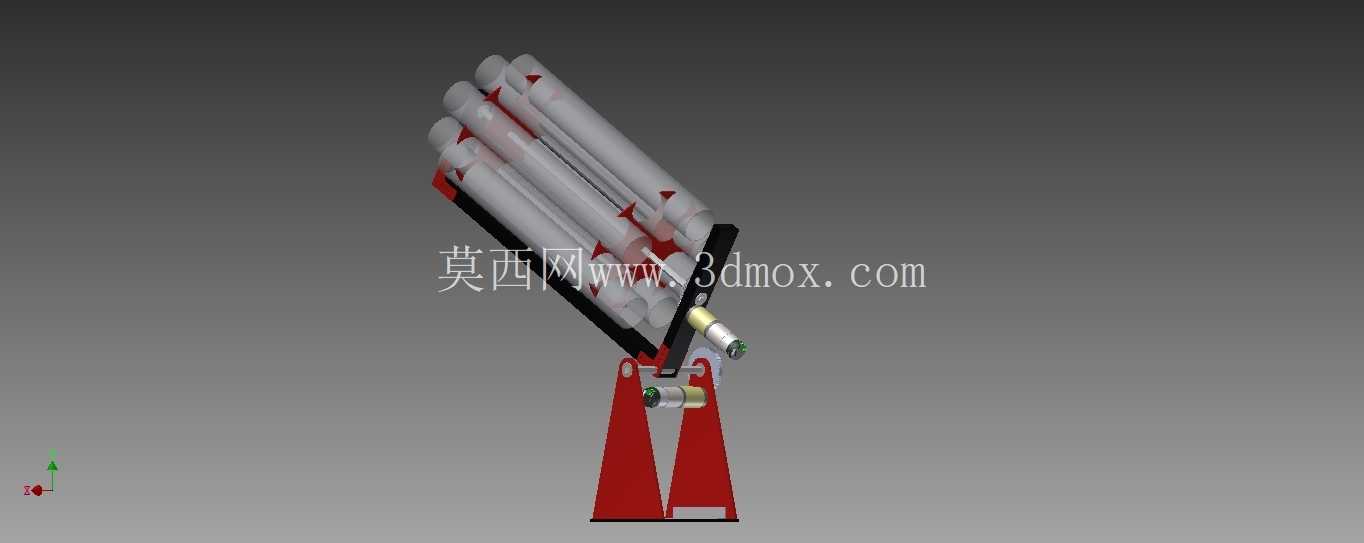

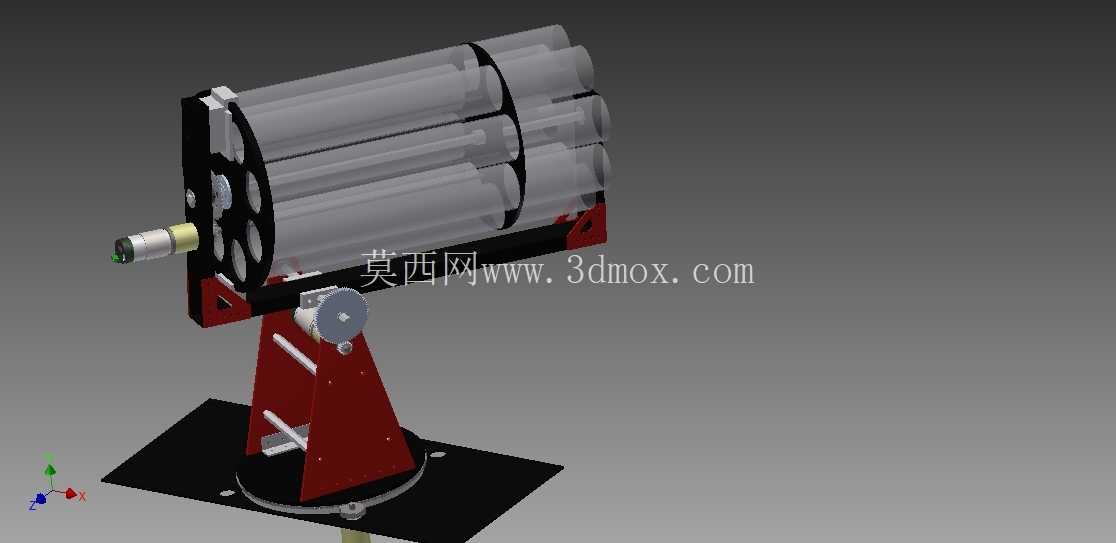

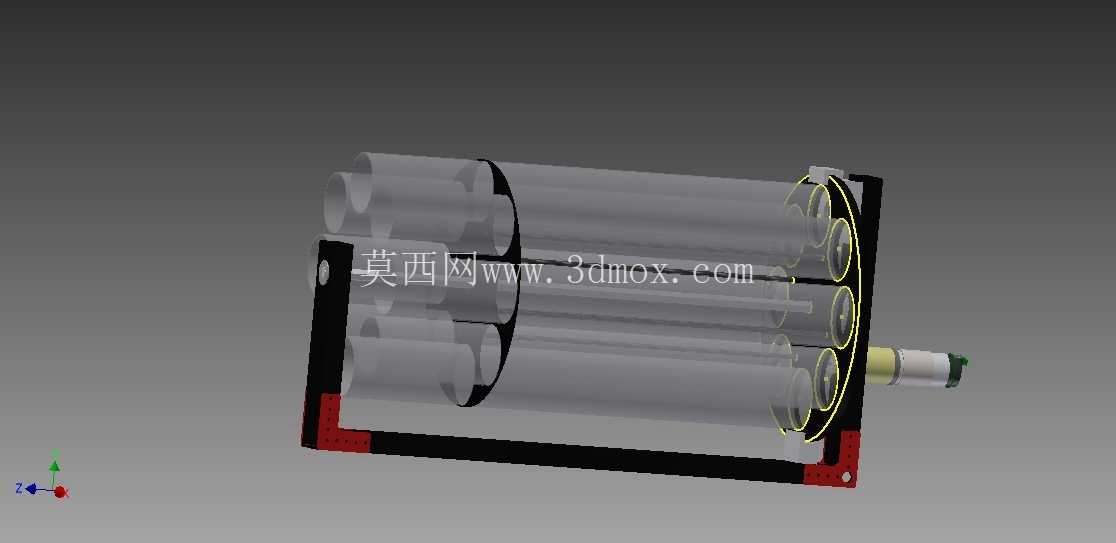

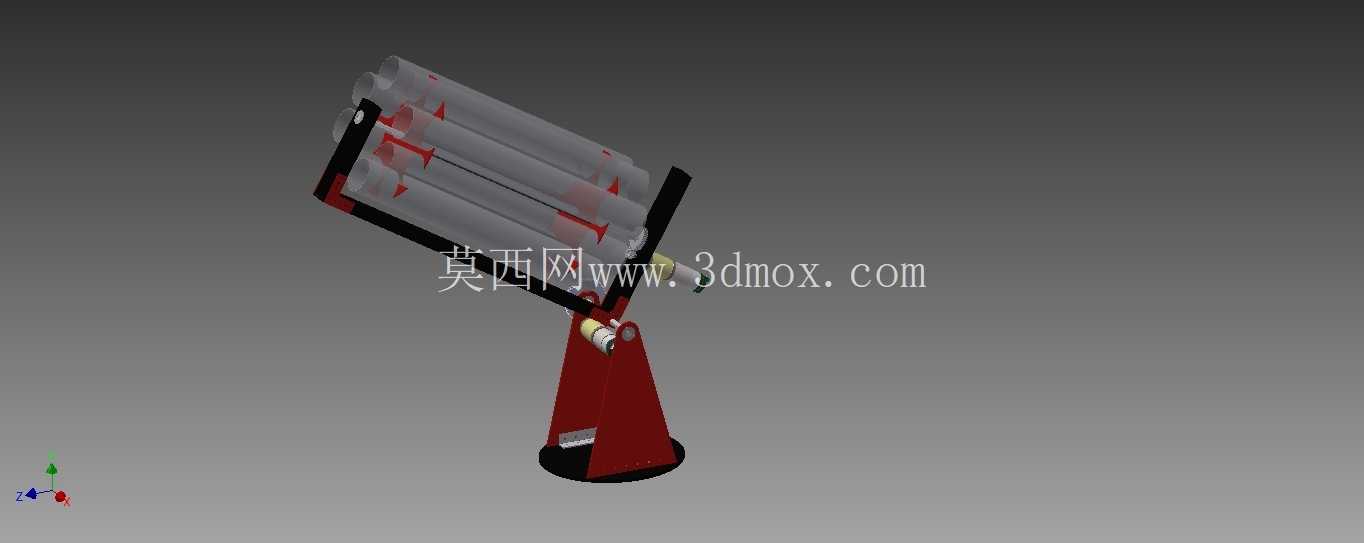

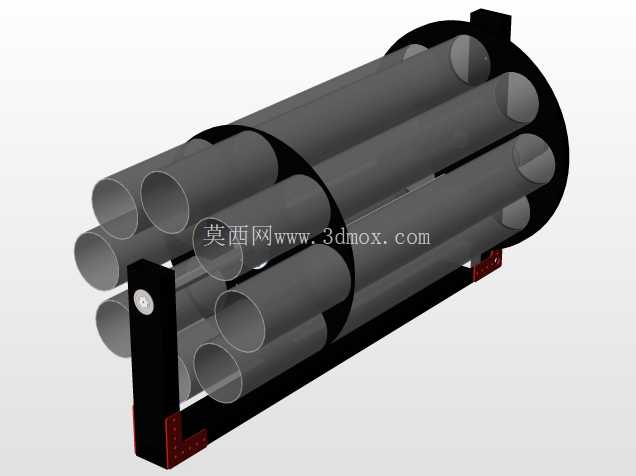

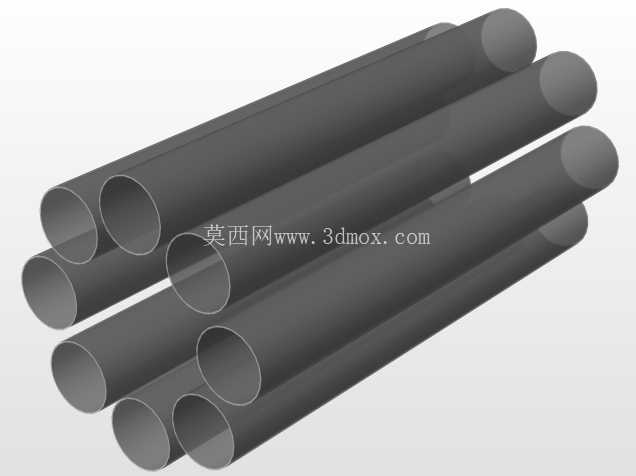

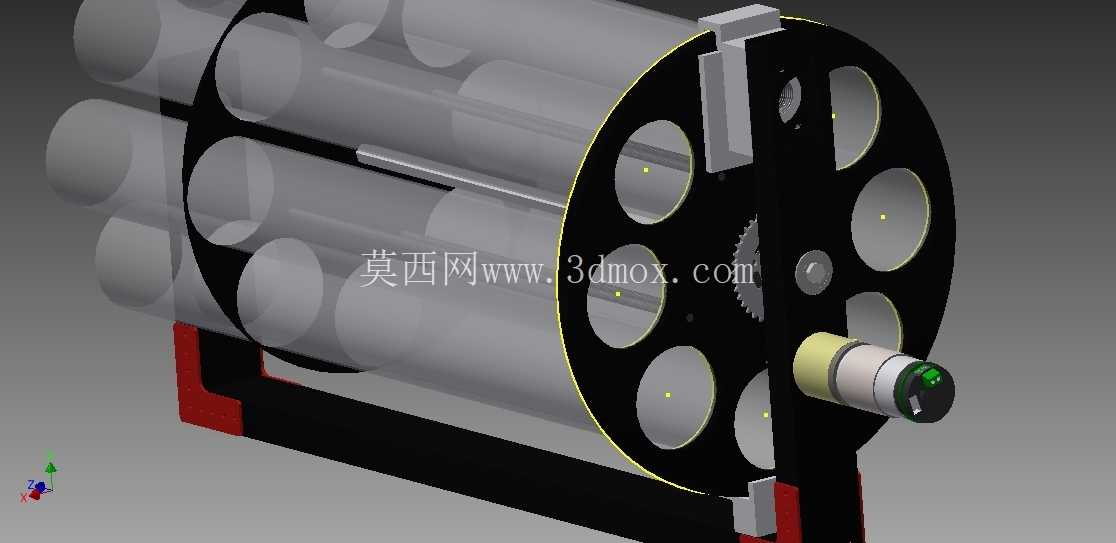

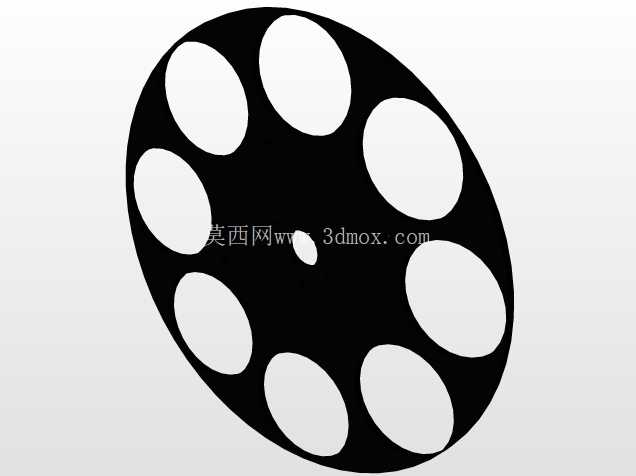

　　支撑立板采用折弯钢板焊接成型，立板上开设多组等距分布的调节腰孔，可根据实际投射距离需求调整上部发射总成的俯仰角度，俯仰调节范围覆盖水平向上15度到水平向下5度，能够适配不同射程下的弹道落点校准需求。上部的多管发射总成采用轮盘式排布结构，六根发射管沿轮盘圆周方向均匀固定，每根发射管的尾部都独立配置气动快插接口，可单独接入高压气路完成单次发射动作，轮盘中心通过传动轴与后方的槽轮机构连接，每次发射完成后槽轮机构带动轮盘转动固定角度，将下一根装填完成的发射管对准发射位置，实现连续轮转发射的动作逻辑，相比传统单管往复式装填结构，这套轮转式结构的发射间隔可缩短60%以上，能够在短时间内完成多轮投射作业。

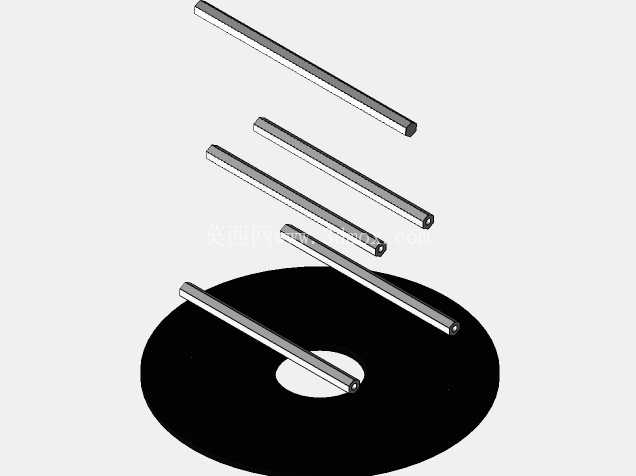

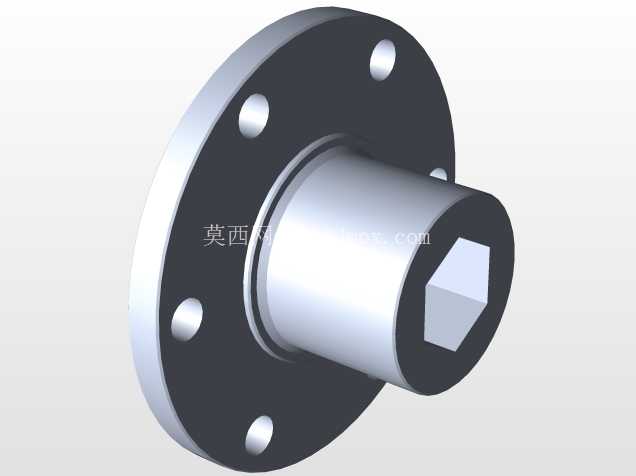

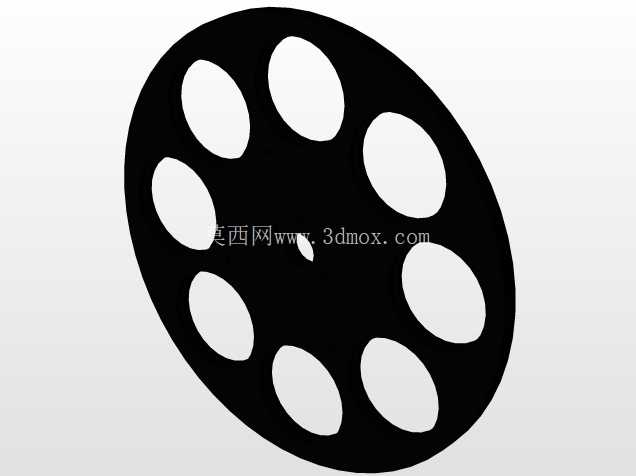

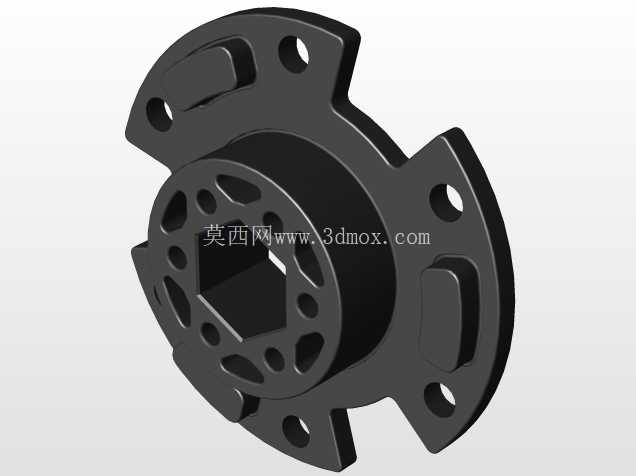

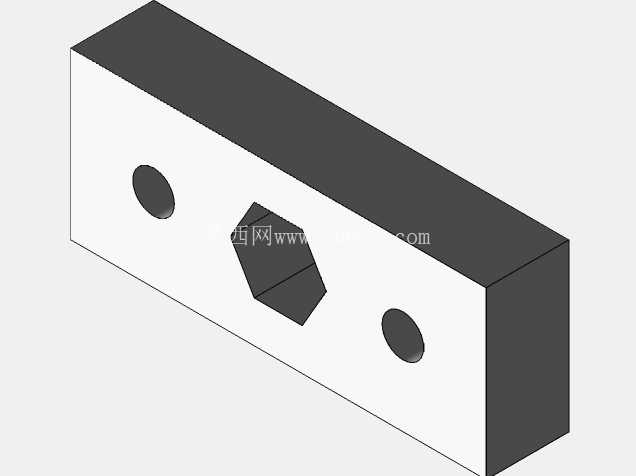

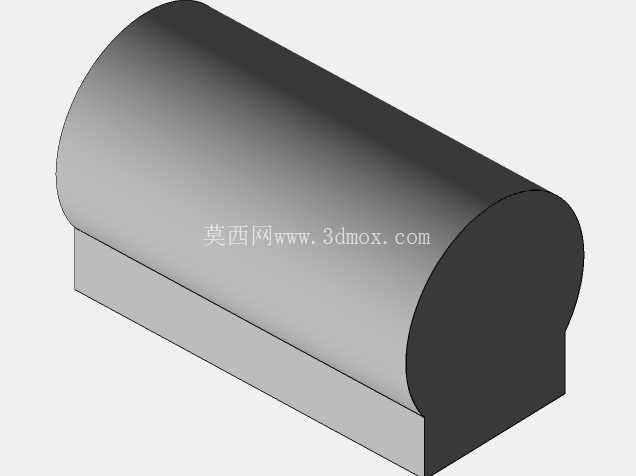

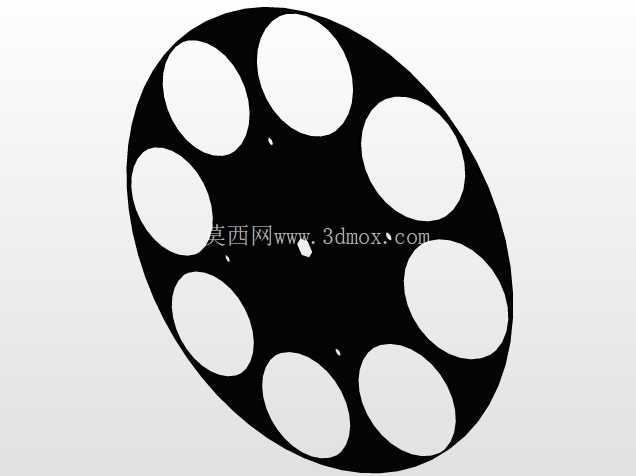

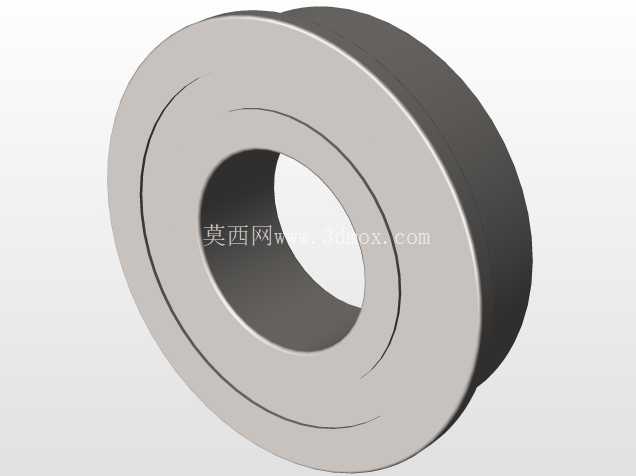

　　设计过程中特意将整个发射总成的安装重心调整到靠近俯仰转轴的位置，减少角度调节时需要克服的偏心力矩，同时在角度调节板的连接位置增加了橡胶减震垫片，吸收发射瞬间产生的冲击震动，避免震动传递到下部支撑结构影响整机定位精度。早期版本的结构中曾采用柱塞式击发结构，实际测试中发现柱塞往复运动的卡滞概率较高，后续迭代时直接更换为固定式击发块结构，去掉了柱塞的往复运动环节，从根源上降低了卡滞故障的发生概率；最初的枪管连接板上采用圆孔直接固定发射管，装配时发现多管同轴度校准难度大，后续将圆孔改为六角轮毂式安装结构，既可以快速定位每根发射管的安装角度，也能提升连接部位的结构强度，承受发射瞬间的径向冲击力。

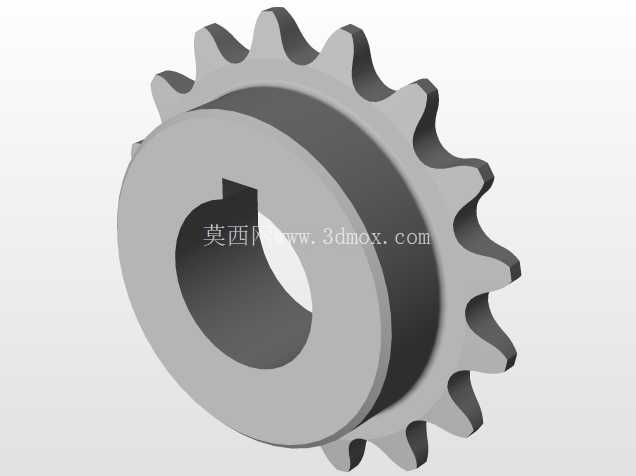

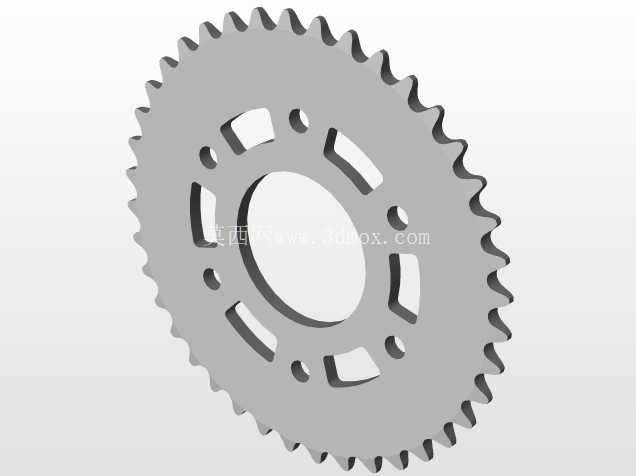

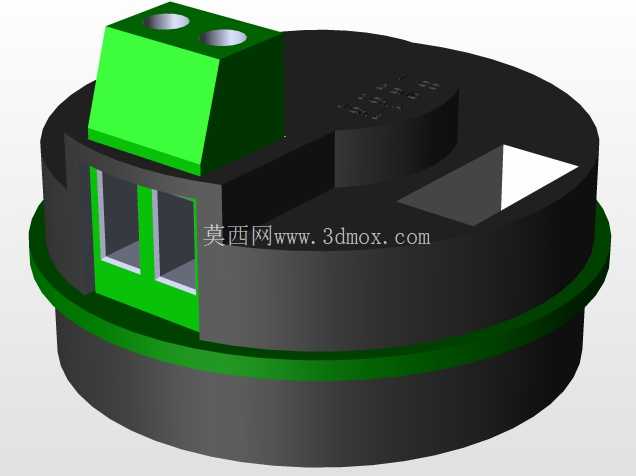

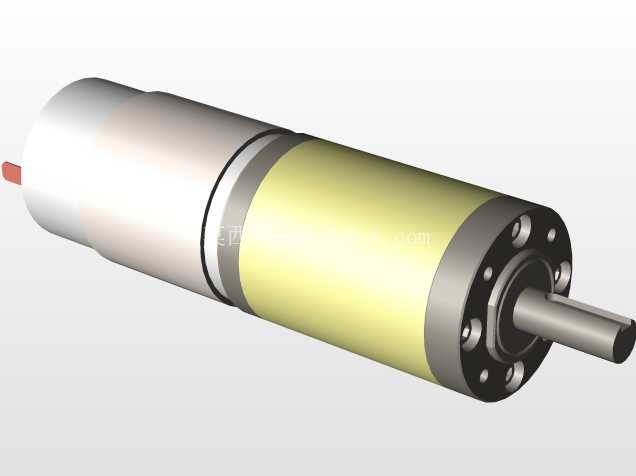

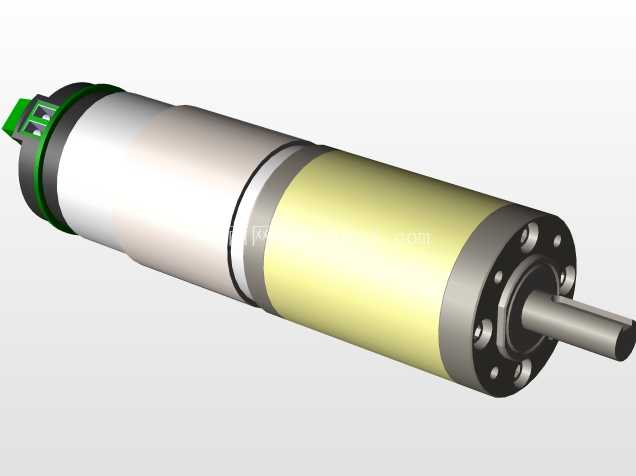

　　针对早期版本中齿轮传动带来的回差问题，设计时将枪管旋转的传动方式从齿轮啮合改为链轮链条传动，配合张紧轮调整链条张紧度，完全消除了传动回差，轮转定位精度可控制在0.2度以内，保证每根发射管都能准确对准击发位置。整套结构的宽度控制在220mm以内，高度不超过380mm，安装时只需要预留底座周边30mm的操作空间用于气路连接和锁紧旋钮操作，不会占用过多的安装面积，适配多数中小型竞技机器人的上部安装空间。气路接口全部采用标准快插式接头，可直接对接常规的4mm外径气动软管，不需要额外加工转换接头，现场装配和后期维护的效率都能得到提升。结构中的所有受力连接部位都采用加厚钢板加工，轮盘部位采用轻质铝合金材料加工，在保证结构强度的前提下尽可能降低上部总成的重量，减少俯仰调节和水平回转时的驱动负载。实际测试中，这套结构在0.6MPa的供气压力下，可实现每秒1次的连续发射，连续发射100次后的落点偏差不超过50mm，能够满足竞技场景下的投射精度要求，同时整套结构的零部件全部采用常规机加工和标准件，加工成本较低，后期更换易损件也十分方便，不需要定制特殊规格的配件。
