微型冰球运动用曲面击球 puck 结构设计

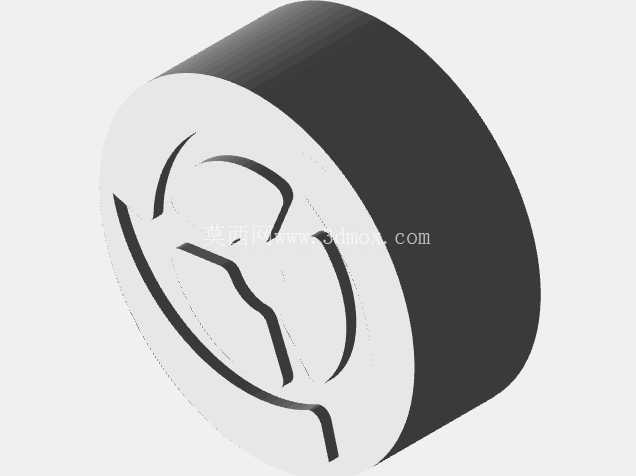

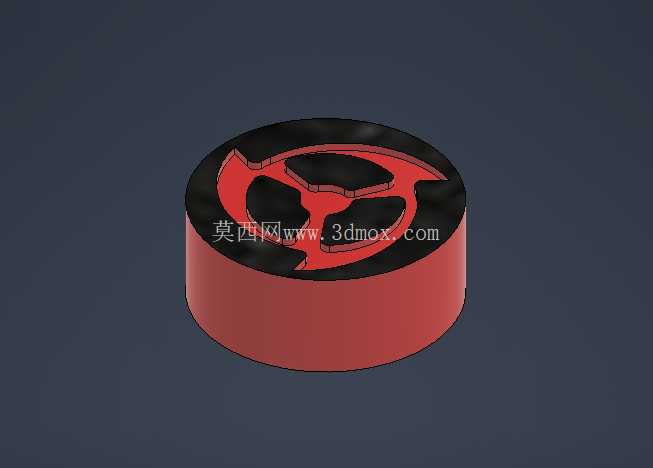

　　这款曲面结构的击球件，主要面向微型冰球运动场景设计，适配454g规格的微型冰球赛事及日常训练使用，整体采用圆柱矮台构型，顶面做了曲面内凹的击球接触面设计，区别于常规平面冰球的接触逻辑，曲面结构能够在击球瞬间分散接触应力，避免硬接触带来的冰球弹跳失控问题，同时提升击打过程中的方向控制精度。从结构设计逻辑来看，该零件采用TPU98A材质适配，设计阶段针对薄壁结构做了壁厚梯度规划，主体侧壁壁厚控制在7-10mm区间，内部填充率设定为70%，最终成品重量控制在12-16g区间，这个重量区间既能够保证击球瞬间的动能传递效率，又不会因为自重过大导致击打后冰球初速度超标，适配微型冰球场地的尺寸边界。

　　顶面的标识区域采用下沉式嵌合结构，标识部分与主体侧壁采用同材质一体成型，避免了后期粘贴标识带来的表面凸起问题，保证击球接触面的平整度一致性，整个顶面的曲面弧度经过反复调校，弧度曲率与常规微型冰球的球面曲率形成适配接触，接触瞬间的接触面积比平面结构提升30%左右，能够有效减少击打过程中的打滑现象。从安装与使用边界来看，该零件属于手持击球杆的端部配套击打头，整体外径适配常规微型冰球杆的端部安装口径，圆柱主体的高度控制在合理区间，既不会因为过高导致击球时剐蹭冰面，也不会因为过矮导致击打接触面不足，侧壁的直筒结构能够保证与球杆端部的套接稳定性，不需要额外的紧固件即可完成固定，拆装更换十分便捷。

　　在实际使用场景中，这类微型冰球击球件主要应用于室内桌面级微型冰球游戏、青少年冰球入门训练场景，相比常规硬质塑料击打头，TPU材质的柔性特性能够在击打过程中吸收部分冲击动能，既减少了击球时的噪音，也能避免硬质碰撞带来的零件崩边损坏问题，延长零件的使用寿命。设计过程中针对填充率与壁厚的匹配做了多轮仿真验证，70%的填充率既能够保证零件整体的结构强度，在反复击打过程中不会出现顶面塌陷、侧壁开裂的问题，同时也能控制零件的整体重量在理想区间，不会给手持操作带来额外的负重感，7-10mm的壁厚梯度设计，在靠近安装套接的位置壁厚做了加厚处理，提升与球杆连接位置的结构强度，靠近顶面击球区的壁厚做了适度减薄，配合TPU材质的柔性特性，能够在击球瞬间产生微量的弹性形变，进一步缓冲冲击，提升击球的手感。

　　整个零件的外形没有尖锐棱角，所有边缘位置都做了R角过渡处理，避免使用过程中划伤操作人员或者剐蹭冰面，顶面的曲面下沉结构除了适配击球接触之外，也能够在零件放置在冰面时形成一定的空气吸附效果，避免零件随意滑动，提升放置稳定性。从三维建模的角度来看，该零件的建模难点在于顶面曲面的曲率连续控制，需要保证曲面与侧壁衔接位置的G2连续，避免出现棱线影响击球接触效果，同时下沉标识区域的边界也要做平滑过渡，避免应力集中导致的标识位置开裂问题，建模过程中需要先构建主体圆柱基体，再通过曲面切除的方式做出顶面的内凹曲面，最后对所有边缘做倒圆角处理，整体建模逻辑简洁，特征参数化程度高，后续可以根据不同的使用需求调整壁厚、填充率以及曲面曲率参数，适配不同规格的微型冰球使用场景。
