航模电调Trackstar200A替换底座结构件

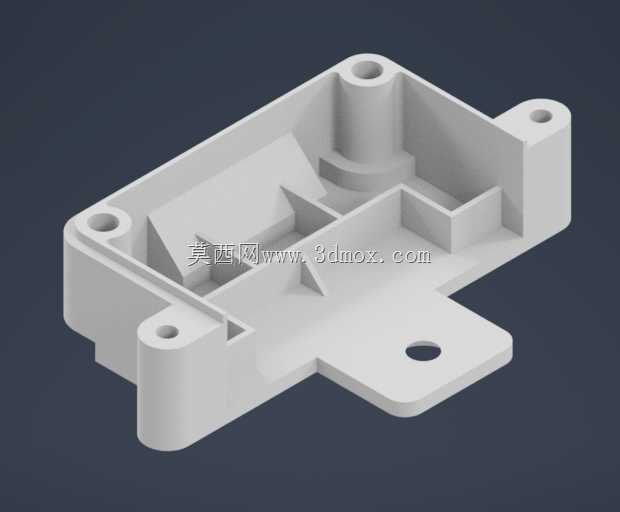

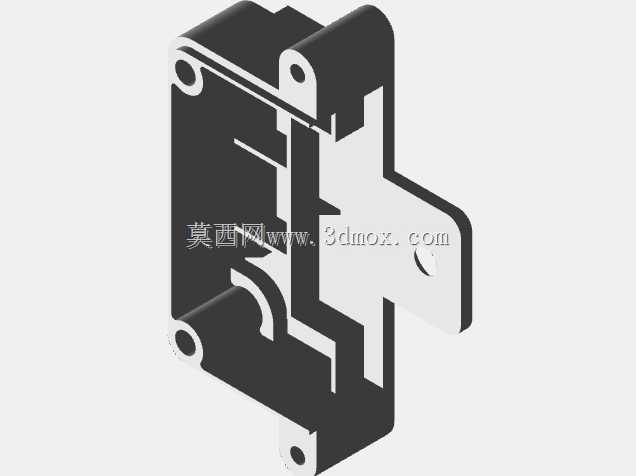

　　这款替换底座是针对航模动力系统中200A规格电调开发的配套安装结构件，主要适配穿越机、固定翼航模、遥控车船等使用大电流无刷电调的场景，解决原厂底座磕碰损坏、安装位不匹配现有机架的替换需求。从结构设计来看，整体采用一体化注塑成型的壳体结构，主体腔体预留了电调主板、功率MOS管、电容组的容纳空间，内部设置的多道加强筋同时承担两个作用：一是分隔不同元器件的安装区域，避免功率器件与信号线路出现布局干涉，二是提升壳体整体抗冲击强度，应对航模起降、飞行过程中的振动与瞬时冲击。底座边缘延伸出的三个带安装孔的固定耳，孔位尺寸完全匹配标准航模机架的安装孔距，其中侧方延伸的带孔凸耳专门用于走线固定，避免动力线在飞行过程中被气流拉扯出现焊点脱落的问题。

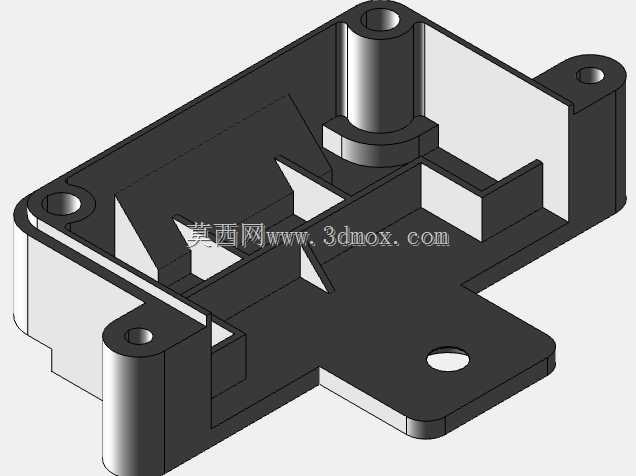

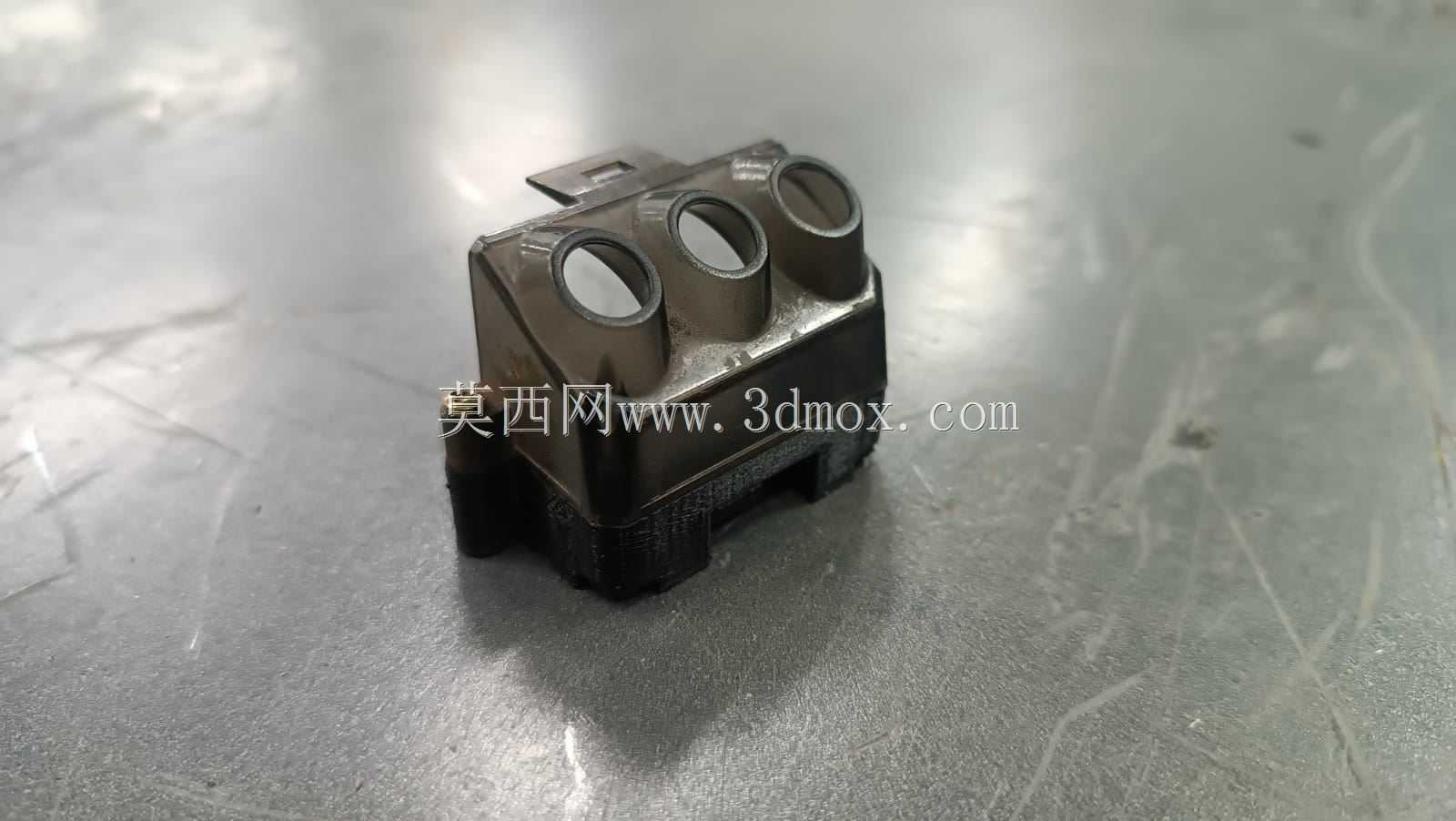

　　腔体内部的圆柱形凸台是专门预留的接线柱固定位，高度经过精确计算，刚好可以让接线柱顶端与电调上盖的出线孔对齐，减少接线时的弯折应力。设计过程中优先考虑了安装边界的适配性，整体外轮廓尺寸严格控制在对应电调的原有安装投影范围内，不会超出原有底座的占用空间，替换后不需要对机架安装位做任何打磨修改，直接通过M2螺丝即可完成固定。内部腔体的深度经过反复校核，既可以容纳常规厚度的电调PCB板，也预留了足够的散热间隙，避免功率器件工作时热量直接堆积在壳体内，同时底座边缘的台阶结构可以和电调上盖完全贴合，防止飞行过程中灰尘、水汽进入腔体内部腐蚀电路板。

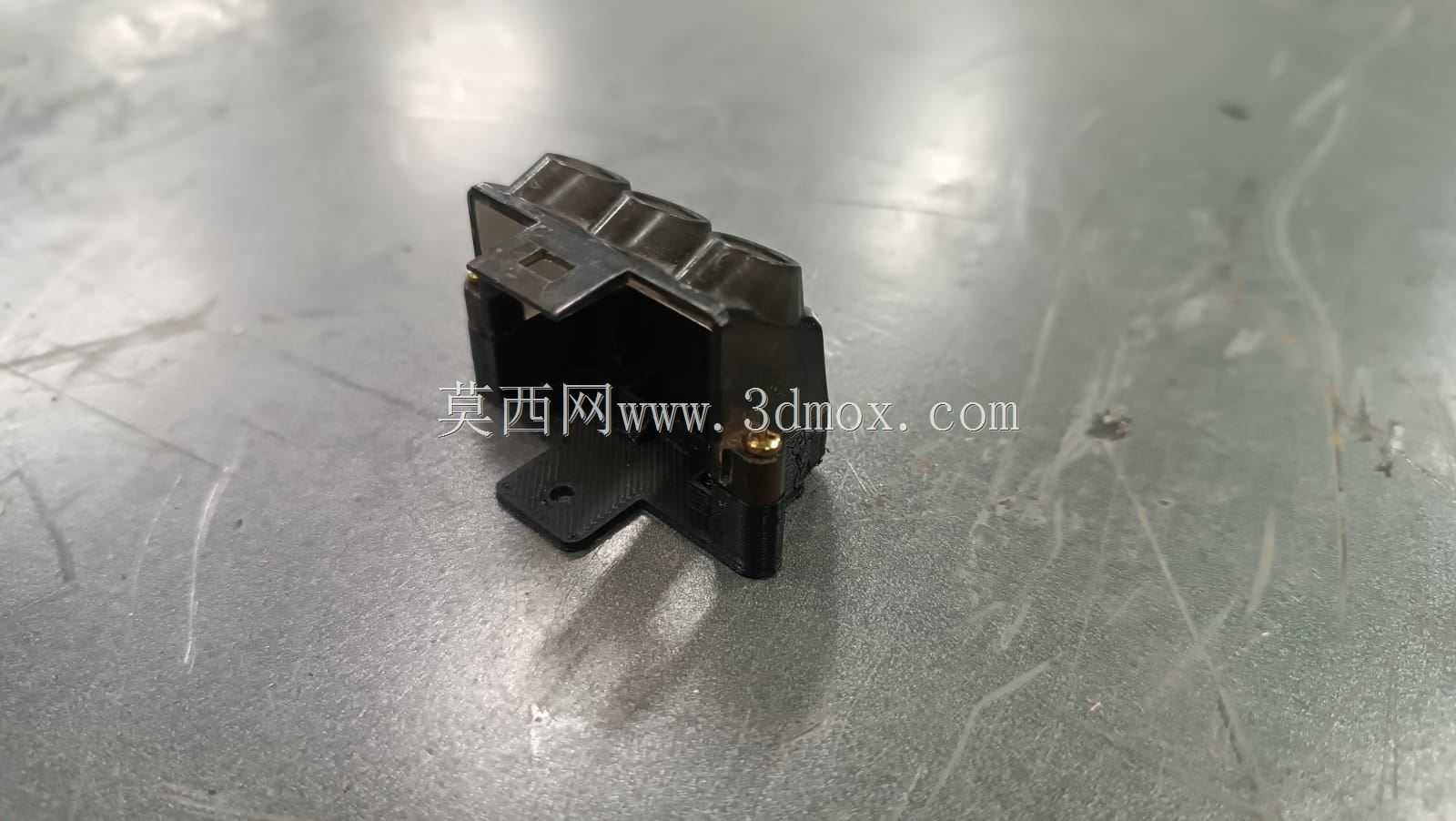

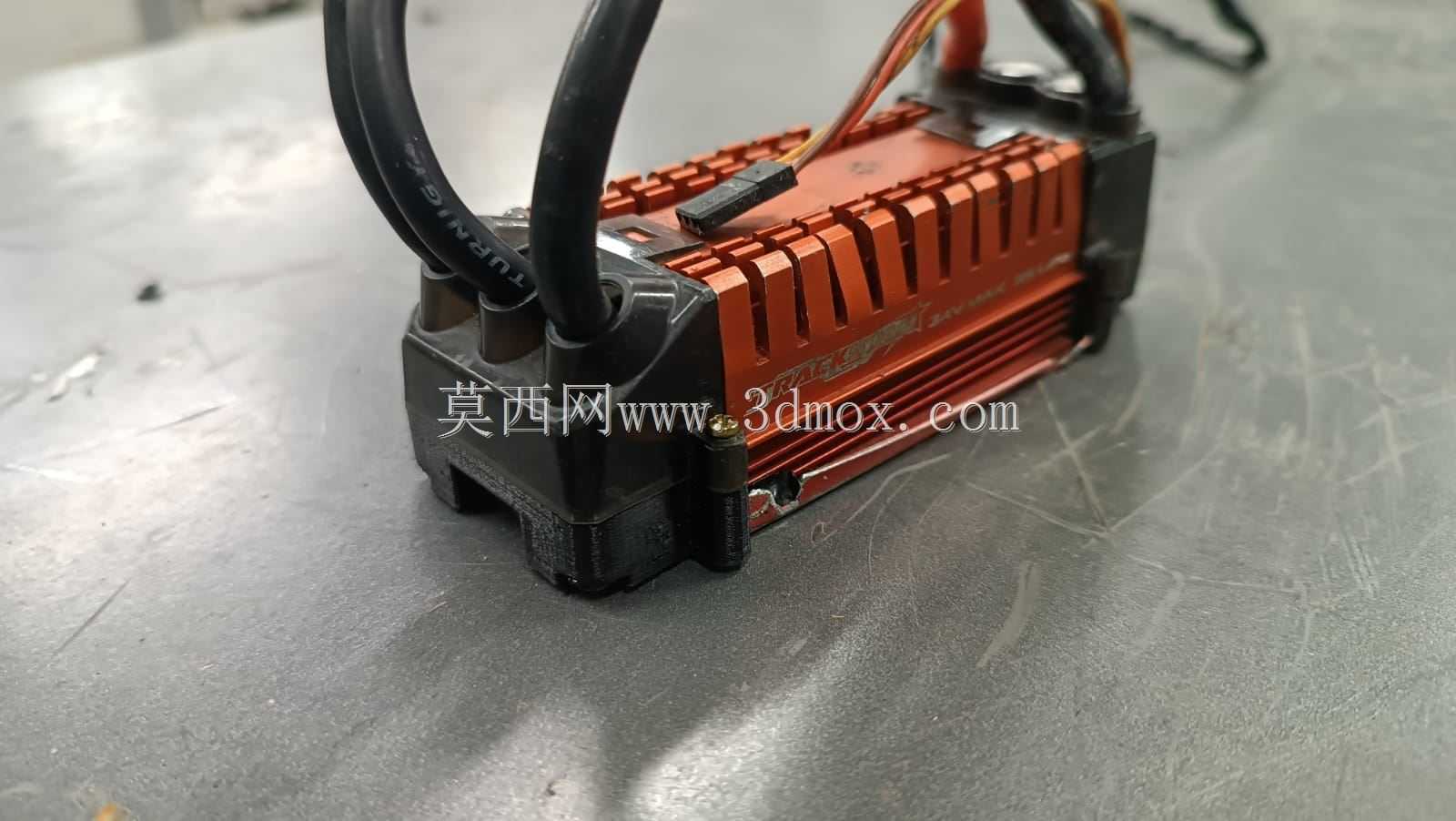

　　不同区域的壁厚做了差异化设计，安装孔位周边壁厚加厚到2mm，避免螺丝锁紧时出现柱体开裂，腔体侧壁壁厚控制在1.2mm，在保证结构强度的前提下尽可能降低整体重量，符合航模配件对重量控制的严苛要求。底座上预留的半圆缺口是专门的走线槽位，动力线、信号线可以从该位置规整引出，不会出现上盖压损线材外皮的问题。从实际使用场景来看，不少航模玩家在炸机后容易出现电调底座断裂、固定耳开裂的问题，单独更换整个电调成本较高，这款替换底座可以直接匹配对应型号的电调内部元器件，不需要重新焊接调整电路，只需要将原有电调的电路板、元器件整体移入新底座即可完成修复，大幅降低维修成本。

　　结构设计时还考虑了不同批次电调的尺寸公差，内部腔体的长宽尺寸预留了0.3mm的装配余量，即使不同生产批次的PCB板存在小幅尺寸偏差，也可以顺利装入底座，不会出现卡滞或者装配间隙过大的问题。固定耳的位置经过多轮装机验证，不管是装在标准穿越机的机臂安装位，还是固定翼模型的设备舱内，都不会和周边的图传、接收机、电池等部件出现位置干涉，安装后整体重心和原厂底座保持一致，不会影响航模的飞行平衡。
