SunFounderDS18B20温度传感模块结构

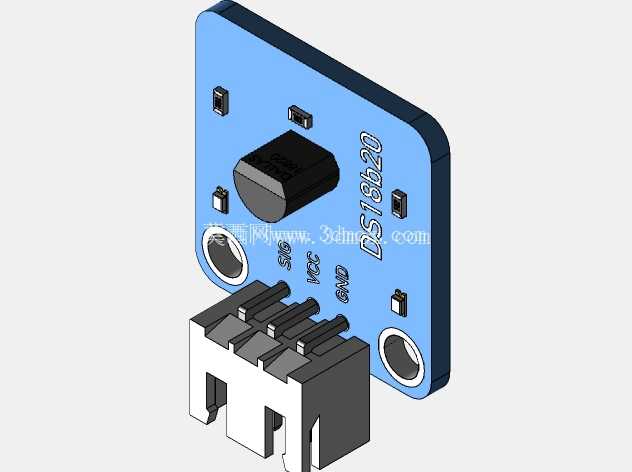

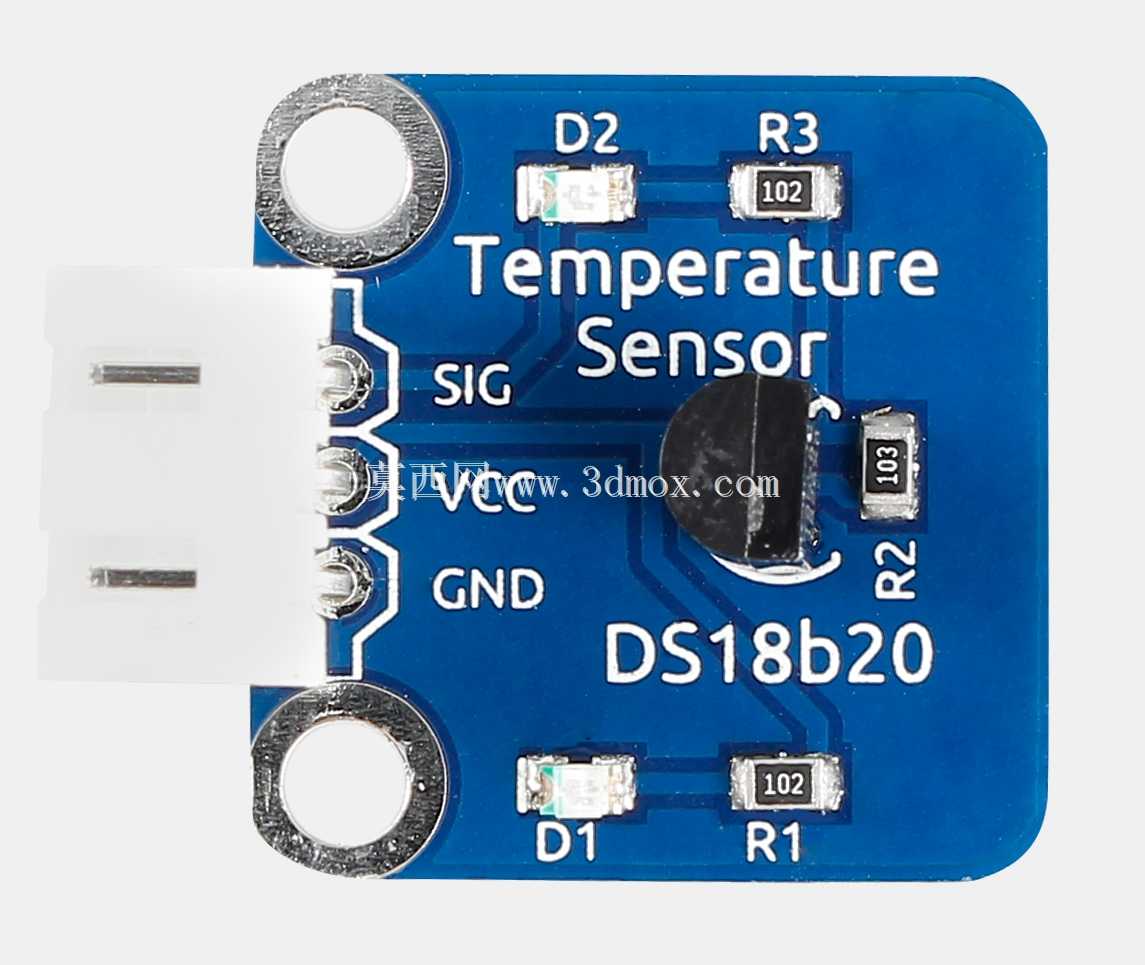

　　板体左侧集成标准2.54mm间距的3Pin直插排针接口，分别对应SIG信号、VCC电源、GND接地引脚，接口旁预留了PH2.0卧式插座的安装位，可适配不同接线需求，既可以用杜邦线直插连接面包板做原型验证，也可以用带锁扣的端子接线实现更稳固的设备内部布线，避免设备振动场景下接线松脱。板体上下两端各设置一个直径3.2mm的圆形安装孔，孔位做了金属化沉锡处理，可直接用M3螺丝将模块固定在设备壳体、安装支架或者导轨卡槽上，安装孔中心距适配通用的电子模块安装标准，不需要额外定制转接件即可完成装配，板体整体外形尺寸控制在30mm*20mm左右，厚度仅为1.6mm，加上直插排针的总高度不超过12mm，对安装空间的要求极低，可嵌入到狭窄的设备腔体内部，不会占用过多结构空间。这款基于DS18B20芯片的温度传感模块，是嵌入式测温场景中应用极广的小型功能部件，常被集成在环境监测节点、小型实验装置、创客类电子套件、工业现场分布式测温点位中，用来实现接触式的温度数据采集，适配多数常用的单片机控制板卡，仅需单总线即可完成数据传输，大幅简化布线复杂度。从结构设计来看，模块采用标准蓝色FR-4玻纤电路板作为基底，板载元件布局紧凑规整，核心测温芯片布置在板体中部偏右位置，周边搭配三颗0805封装的贴片电阻作为限流与上拉元件，分别标注R1、R2、R3，同时板上设置两颗贴片LED作为电源与工作状态指示，对应D1、D2位号，通电后可直观反馈模块供电状态与信号传输状态。

　　从功能特性上看，该模块的测温范围覆盖常见的民用与工业常规测温区间，测温精度满足多数非高精度计量场景的使用需求，单总线的通讯方式意味着仅占用主控板一个IO口即可实现温度数据读取，多个同类型模块还可以并联在同一条总线上，实现多点位分布式测温，不需要额外扩展通讯接口，大幅降低主控端的资源占用。设计过程中充分考虑了不同使用场景的适配性，板上的电源引脚支持宽电压输入，可兼容3.3V与5V的常用主控系统电平，不需要额外做电平转换电路，直接对接不同电压等级的控制板即可正常工作，板载的上拉电阻已经预先焊接完成，用户使用时不需要额外外接元件，接线完成即可直接读取温度数据，降低了原型开发阶段的调试工作量。

　　在实际选型应用中，这类模块常被用在恒温箱温度监测、小型散热风扇温控启停、环境温湿度采集节点、3D打印机喷头温度辅助检测、水族箱温控系统等场景，因为其结构简单、接线便捷、工作稳定性好，不需要复杂的校准流程即可投入使用，相比传统的热敏电阻测温方案，不需要额外搭建AD采样电路，直接输出数字温度信号，抗干扰能力更强，在布线距离稍长的场景下也能保证温度数据的准确性。模块的PCB走线做了等宽处理，电源与信号走线分开布置，避免电源回路的纹波干扰温度信号的传输，板边做了圆角处理，没有尖锐的毛刺，装配过程中不会划伤操作人员或者周边的线材，所有贴片元件都采用回流焊工艺焊接，焊点饱满均匀，长期在温变环境下工作也不会出现虚焊脱落的问题。

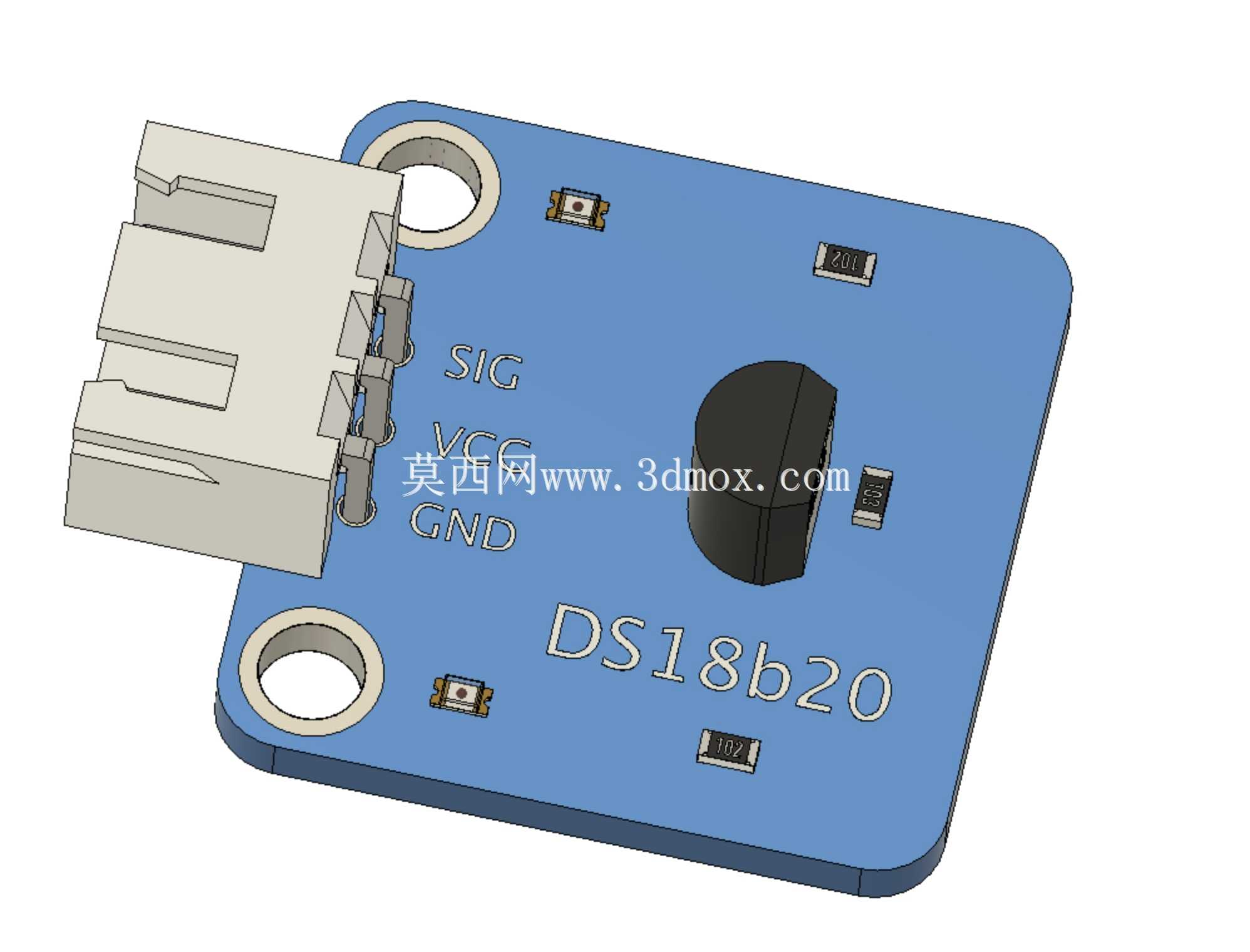

　　安装边界方面，需要注意模块的测温芯片位置要尽量靠近被测物体表面，避免周边发热元件的热量影响测温精度，安装时不要在芯片表面覆盖隔热材料，保证芯片与被测介质之间的热传导顺畅，如果是测量空气温度，要将模块布置在空气流通顺畅的位置，避开局部热源或者冷源的直吹区域，才能保证采集到的温度数据具备代表性。接线时要注意电源正负极的对应关系，避免反接损坏板上的元件，虽然板上的LED具备一定的防反接提示作用，但长期反接供电还是会对核心测温芯片造成不可逆的损坏。在三维结构建模过程中，需要准确还原板上所有元件的高度差，包括直插排针的突出高度、贴片电阻与LED的厚度、核心测温芯片的封装外形，还有安装孔的位置精度，保证建模完成后导出的装配模型可以直接用于整体设备的结构干涉检查，避免实际装配时出现元件与周边结构件碰撞的问题，尤其是在紧凑的设备腔体内部，准确的元件高度建模可以提前预判布线空间与装配间隙，减少后期打样整改的次数。
